Najlepsze materiały izolacyjne do rur wydechowych w systemach wysokotemperaturowych

Nie istnieje jeden materiał, który można nazwać najlepszą izolacją rur wydechowych dla każdego systemu wysokotemperaturowego.

Materiał, który sprawdza się w przypadku rury wydechowej generatora, może być niepotrzebnie ciężki dla rury spustowej w samochodzie. Lekka owijka tekstylna stosowana w pojazdach wyczynowych może nie nadawać się do dużego morskiego układu wydechowego, który wymaga izolacji zdejmowanej. Polerowana osłona metalowa może skutecznie kontrolować ciepło promieniowania, ale nie zastąpi grubego rdzenia izolacyjnego, gdy celem jest obniżenie temperatury na zewnątrz izolacji rury.

Właściwy materiał izolacyjny do rur wydechowych zależy zatem od tego, co ma osiągnąć dany system termiczny.

W przypadku większości wysokotemperaturowych projektów wydechowych inżynierowie wybierają spośród kilku grup materiałów:

• włókno szklane;

• włókno wysokokrzemionkowe;

• włókno bazaltowe;

• włókno ceramiczne lub inne wysokotemperaturowe włókno izolacyjne;

• stal nierdzewna;

• aluminium;

• bariery metalowe ze stopów niklu;

• wielowarstwowe kombinacje tych materiałów.

Najskuteczniejsze rozwiązanie często wcale nie opiera się na jednym materiale.

Jest to starannie dobrana kombinacja.

BSTFLEX produkuje izolację rur wydechowych oraz niestandardowe systemy ochrony termicznej układów wydechowych do zastosowań motoryzacyjnych, w silnikach diesla, morskich, generatorach i przemysłowych.

---

Myśl warstwami, a nie nazwami materiałów

Częstym błędem przy wyborze izolacji wydechu jest pytanie:

„Który materiał wytrzymuje najwyższą temperaturę?”

To pytanie jest niepełne.

Wysokotemperaturowy system izolacji wydechu zazwyczaj wykonuje kilka zadań jednocześnie.

Warstwa od strony gorącej musi wytrzymać kontakt z powierzchnią wydechu.

Rdzeń izolacyjny musi spowalniać przenoszenie ciepła.

Warstwa zewnętrzna musi przetrwać obsługę, wibracje i zanieczyszczenia.

System mocowania musi utrzymać zespół na miejscu po wielokrotnych cyklach nagrzewania i chłodzenia.

Wymagania te rzadko wskazują na dokładnie ten sam materiał.

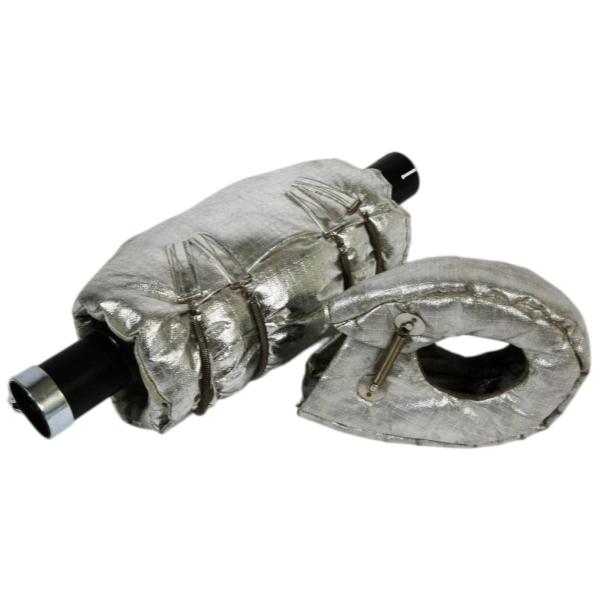

Zdejmowana mata izolacyjna na rurę wydechową może być zatem skonstruowana jako:

Gorąca rura wydechowa

↓

Wysokotemperaturowa warstwa wewnętrzna

↓

Rdzeń izolacyjny

↓

Ochronna tkanina zewnętrzna lub metalowa osłona

↓

Mechaniczny system mocowania

To warstwowe podejście pozwala każdemu materiałowi wykonywać zadanie, w którym sprawdza się najlepiej.

---

Włókno szklane: praktyczny punkt wyjścia

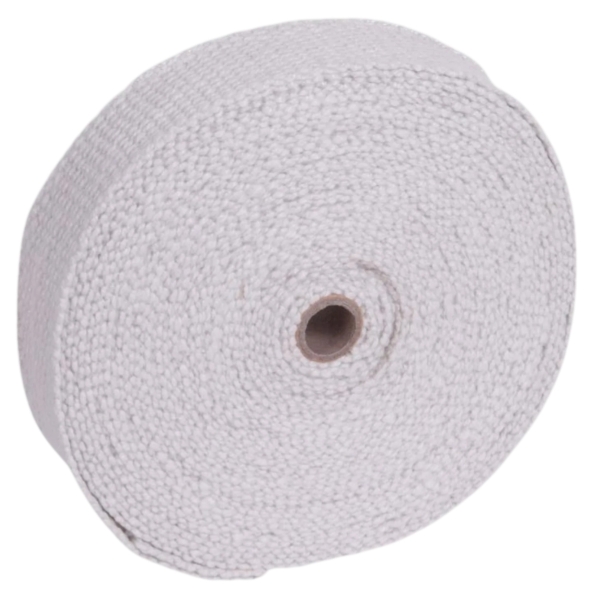

Włókno szklane jest jednym z najczęściej stosowanych materiałów w izolacji termicznej układów wydechowych, ponieważ oferuje korzystną równowagę między wydajnością termiczną, elastycznością, dostępnością a kosztem produkcji.

Można je przetwarzać na:

• tkaniny;

• izolacje igłowane;

• taśmy;

• rękawy plecione;

• bandaże termoizolacyjne (exhaust wrap);

• komponenty zdejmowanych mat izolacyjnych.

Ta wszechstronność jest ważna.

Producent może wykorzystywać włókno szklane w różny sposób, w zależności od tego, czy elementem układu wydechowego jest prosta rura, kolanko, tłumik czy nieregularna obudowa.

Gdzie włókno szklane sprawdza się dobrze

Izolacje na bazie włókna szklanego są powszechnie rozważane w przypadku:

• rur wydechowych silników Diesla;

• przewodów wydechowych generatorów;

• elementów układów wydechowych pojazdów;

• obudów urządzeń;

• zdejmowanych mat izolacyjnych;

• przemysłowych układów wydechowych.

Jest ono szczególnie przydatne, gdy temperatura spalin mieści się w zakresie możliwości wybranej konstrukcji z włókna szklanego oraz gdy ekstremalne, bezpośrednie narażenie na gorącą stronę nie jest dominującym wymogiem.

Dlaczego włókno szklane pozostaje szeroko stosowane

Zaletą nie jest tylko cena.

Włókno szklane łatwo się:

• tnie;

• szyje;

• laminuje;

• owija;

• umieszcza w rękawach;

• łączy z powłokami;

• włącza do systemów wielowarstwowych.

Daje to projektantom znaczną swobodę przy tworzeniu niestandardowych izolacji rur wydechowych.

Kiedy wyjść poza włókno szklane

Jeśli temperatura po gorącej stronie zbliża się do zakresu niezawodnej pracy standardowej konstrukcji z włókna szklanego lub go przekracza, projekt powinien zmierzać w stronę włókien wysokotemperaturowych lub ochrony włókna szklanego za inną warstwą od strony gorącej.

Właśnie tutaj znaczenia nabiera krzemionka.

---

Włókno wysokokrzemionkowe: do pracy w trudniejszych warunkach termicznych

Tekstylia wysokokrzemionkowe to ważna rodzina materiałów do izolacji wysokotemperaturowych rur wydechowych.

W porównaniu z konwencjonalnym włóknem szklanym, materiały wysokokrzemionkowe wybiera się tam, gdzie wymagana jest większa odporność na długotrwałe narażenie na wysokie temperatury.

Mogą być dostarczane jako:

• tkanina;

• taśma;

• rękaw;

• otulina izolacyjna;

• pokrycie maty;

• taśma termiczna na wydech.

BSTFLEX pracuje również z tekstyliami o wysokiej zawartości krzemionki do innych zastosowań związanych z ochroną przed ekstremalnymi temperaturami, co zapewnia materiałowi ugruntowaną rolę w wysokotemperaturowych systemach izolacyjnych.

Najlepsze miejsca zastosowania materiałów krzemionkowych

Materiał o wysokiej zawartości krzemionki sprawdza się szczególnie w pobliżu:

• silników wysokoprężnych o dużej mocy;

• turbodoładowanych układów wydechowych;

• kolektorów;

• gorących rur wylotowych (downpipe);

• układów wydechowych generatorów;

• przemysłowych rurociągów spalinowych.

Krzemionka nie oznacza automatycznie „wykonania całej maty z krzemionki”

W wielu specjalistycznych matach warstwa krzemionkowa może być skoncentrowana tam, gdzie temperatura jest najwyższa.

Na przykład:

Strona gorąca: tkanina krzemionkowa
Środek: rdzeń izolacyjny
Strona zewnętrzna: powlekane włókno szklane lub mechaniczna warstwa ochronna

Pozwala to osiągnąć lepszą ogólną wydajność i kontrolę kosztów niż wykonanie każdej warstwy z tego samego tekstylia wysokotemperaturowego.

---

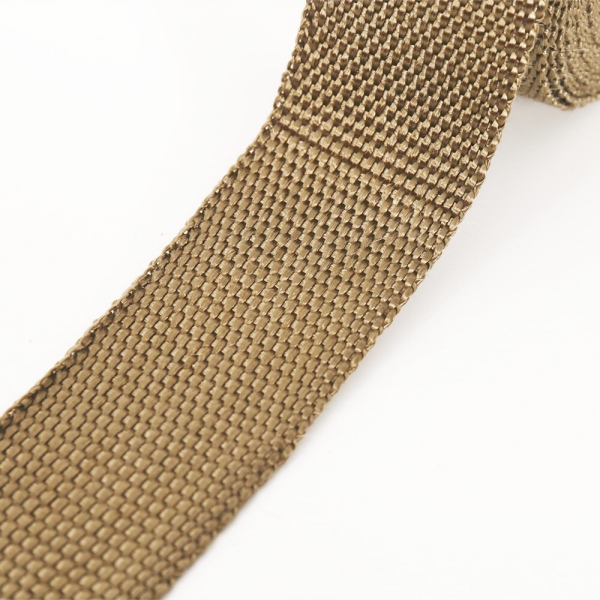

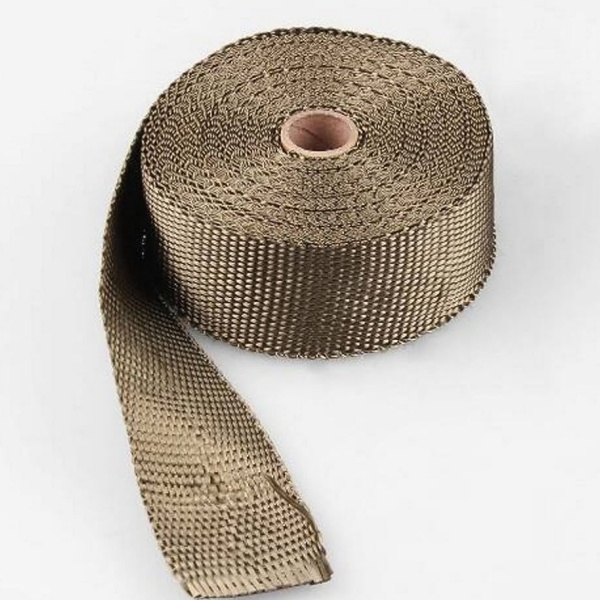

Włókno bazaltowe: Przydatne do elastycznej ochrony układu wydechowego

Włókno bazaltowe zajmuje ważną pozycję między konwencjonalnymi tekstyliami do układów wydechowych a specjalistyczną izolacją do ekstremalnych temperatur.

Jest szczególnie znane na rynku motoryzacyjnym i wydechów wyczynowych.

Tekstylia bazaltowe mogą być wytwarzane w postaci elastycznych produktów, takich jak:

• taśma termiczna na wydech;

• taśma;

• rękawy;

• elementy mat izolacyjnych.

Jego elastyczność sprawia, że jest przydatne tam, gdzie izolacja musi dopasowywać się do zakrzywionej geometrii rury.

Gdzie bazalt ma sens

Typowe zastosowania obejmują:

• kolektory wydechowe;

• rury wylotowe (downpipe);

• motocyklowe układy wydechowe;

• samochodowe przewody wydechowe;

• formowane koce termiczne.

Bazalt jest szczególnie atrakcyjny, gdy ważna jest elastyczność montażu.

Kiedy bazalt jest mniej odpowiedni

W przypadku dużego przewodu wydechowego generatora, który wymaga określonej temperatury powierzchni zewnętrznej, samo owinięcie rury taśmą bazaltową może nie wystarczyć.

Grubszy wielowarstwowy system koców może zapewnić lepszą kontrolę.

To ilustruje ważne rozróżnienie:

Włókno o wyższej odporności na ciepło nie jest automatycznie systemem izolacyjnym o lepszej wydajności termicznej.

Grubość, gęstość, metoda montażu i ruch powietrza mają znaczenie.

---

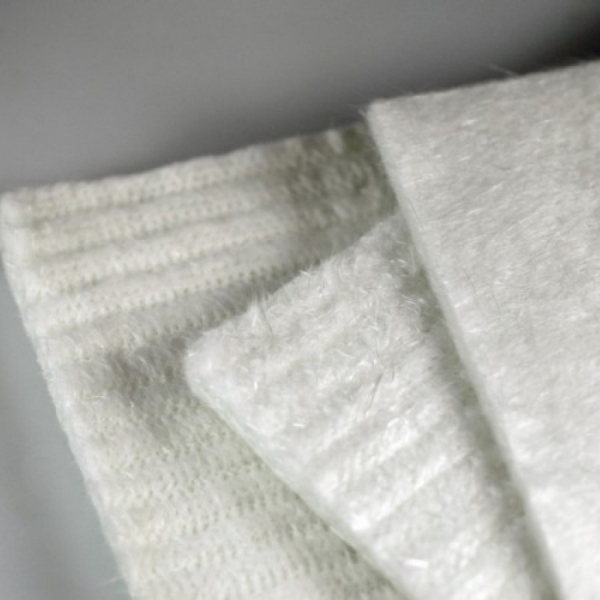

Rdzenie z włókien ceramicznych i wysokotemperaturowych: kiedy grubość izolacji musi działać wydajniej

Niektóre układy wydechowe wymagają znacznie większej odporności termicznej, niż może zapewnić cienka warstwa tekstylna.

Jest to powszechne, gdy:

• temperatura spalin jest wysoka;

• personel pracuje blisko rury;

• temperatura w obudowie musi być kontrolowana;

• pobliskie komponenty mają niskie limity temperatury;

• przestrzeń montażowa jest ograniczona.

W takich przypadkach można zastosować wysokotemperaturowy rdzeń izolacyjny.

W zależności od zastosowania może to obejmować izolację na bazie ceramiki lub inną zaawansowaną izolację z włókien wysokotemperaturowych.

Rdzeń zapewnia odporność termiczną.

Zazwyczaj nie pozostawia się go odsłoniętego.

Zamiast tego jest on zamknięty między warstwami ochronnymi.

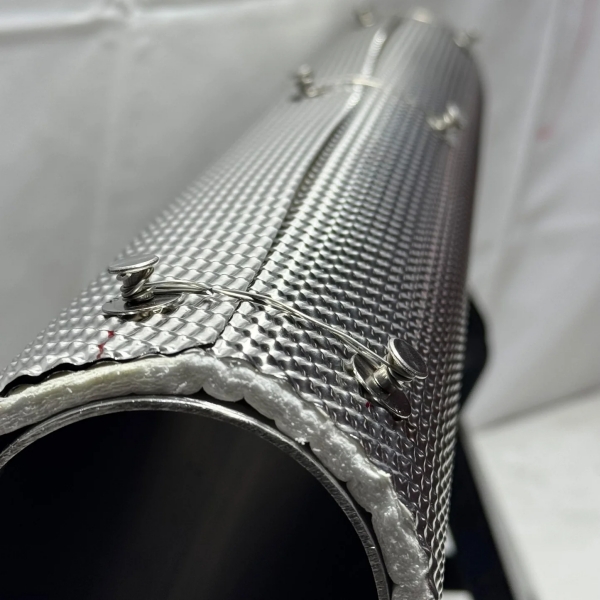

Typowa konstrukcja może wyglądać następująco:

siatka ze stali nierdzewnej lub tkanina wysokotemperaturowa

wysokotemperaturowy rdzeń izolacyjny

powlekana tkanina zewnętrzna

To bardzo różni się od podstawowego owinięcia wydechu.

Zachowuje się bardziej jak zdejmowana osłona termiczna.

---

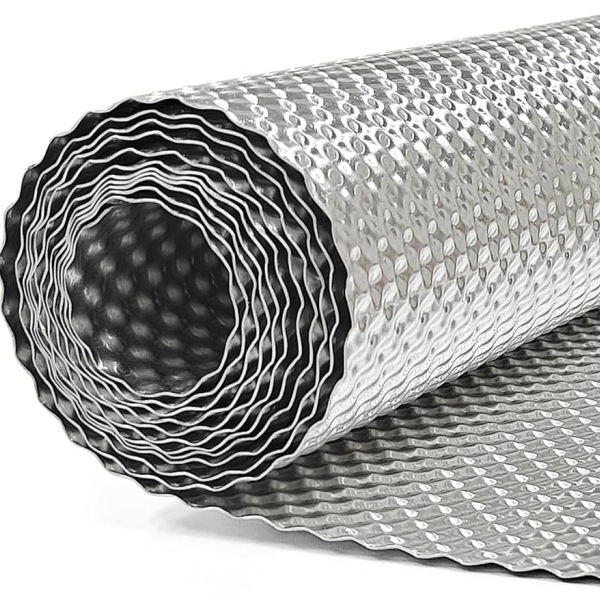

Stal nierdzewna: ochrona zamiast izolacji masowej

Stal nierdzewna jest często wymieniana jako materiał izolacyjny rur wydechowych, ale technicznie pełni inną rolę niż izolacja włóknista.

Sama stal nierdzewna zazwyczaj nie jest wybierana dlatego, że jest grubym izolatorem termicznym.

Jej wartość wynika z:

• odporności na temperaturę;

• wytrzymałości mechanicznej;

• odporności na utlenianie;

• ochrony przed ścieraniem;

• stabilności strukturalnej;

• przydatności do cienkich formowanych osłon.

BSTFLEX wykorzystuje już stal nierdzewną w konstrukcjach osłon termicznych układu wydechowego, w tym w metalowych systemach izolacyjnych do zastosowań wydechowych.

Stal nierdzewna może być stosowana jako

Płaszcz zewnętrzny

Ochrona miękkiej izolacji przed uszkodzeniem.

Warstwa od strony gorącej

Zapewnienie trwałej powierzchni przylegającej do elementu układu wydechowego.

Wzmocnienie siatkowe

Wzmacnianie elastycznych mat izolacyjnych.

Sztywna osłona termiczna

Tworzenie bariery między rurą a pobliskim elementem.

Gdzie stal nierdzewna staje się szczególnie cenna

• ciężki sprzęt;

• pojazdy drogowe;

• środowiska morskie;

• silniki przemysłowe;

• instalacje narażone na silne wibracje;

• obszary narażone na kontakt mechaniczny.

Miękki system izolacyjny może mieć doskonałą odporność termiczną, ale słabą trwałość mechaniczną, jeśli jego zewnętrzna powierzchnia stale ociera się o inny element.

Warstwa ochronna ze stali nierdzewnej może rozwiązać ten problem.

---

Aluminium: Doskonałe do ciepła promieniowania, nie jest substytutem grubej izolacji

Aluminium jest szeroko stosowane w zarządzaniu termicznym w motoryzacji ze względu na swoją niską wagę i zdolność do pełnienia funkcji odblaskowej bariery cieplnej.

Nie należy go jednak mylić z grubym rdzeniem izolacji wydechu.

Jeśli głównym problemem jest:

„Rura wydechowa promieniuje ciepło w kierunku podłogi pojazdu”.

aluminiowa osłona może być bardzo skuteczna.

Jeśli problemem jest:

„Musimy obniżyć temperaturę dostępnej zewnętrznej powierzchni tej rury wydechowej generatora”.

sama cienka blacha aluminiowa nie zapewni tej samej funkcji co wielowarstwowa mata izolacyjna.

Dobre zastosowania dla aluminium obejmują

• osłony wydechu podwozia;

• osłony tłumika;

• bariery cieplne podłogi;

• osłony katalizatora;

• bariery komory silnika.

Na skuteczność odblaskowej osłony metalowej silnie wpływa również szczelina powietrzna montażowa.

Oznacza to, że geometria konstrukcji ma niemal tak samo duże znaczenie jak materiał.

---

Stopy niklu: Do trudnych warunków pracy układu wydechowego

Istnieją zastosowania, w których konwencjonalne aluminium lub stal nierdzewna nie są już idealnym rozwiązaniem metalicznym.

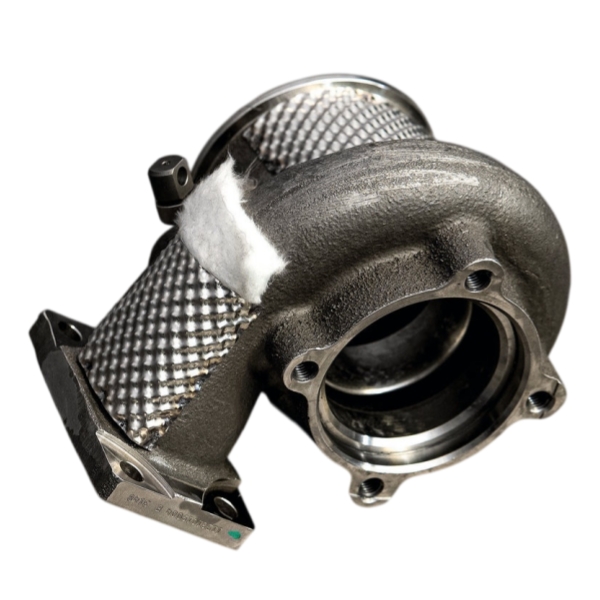

Silniki o wysokiej mocy, systemy sportów motorowych, obszary turbosprężarek i trudne przemysłowe środowiska wydechowe mogą wymagać większej odporności na utlenianie i lepszych parametrów w wysokich temperaturach.

W takich warunkach można rozważyć stopy niklu.

BSTFLEX produkuje osłonę termiczną Alloy 625 Inconel do wymagających zastosowań jako bariera termiczna.

Stop niklu zazwyczaj nie jest wybierany jako niedrogi, uniwersalny materiał izolacyjny do układów wydechowych.

Jest stosowany, gdy wymagania środowiskowe uzasadniają dodatkowy koszt materiału.

Może to obejmować:

• ekstremalne miejscowe ciepło;

• silne cykle termiczne;

• korozję;

• wymagające warunki mechaniczne;

• wydajne układy wydechowe.

---

Porównanie materiałów, które naprawdę ma znaczenie

Zamiast porównywać tylko klasy temperaturowe, porównaj, co każdy materiał wnosi do końcowego systemu.

Materiał	Główna rola	Elastyczność	Ochrona mechaniczna	Typowe zastosowanie
Włókno szklane	Ogólna izolacja termiczna	Wysoka	Umiarkowana	Maty, owijki, rękawy
Wysokokrzemionowe	Ochrona tekstylna w wyższych temperaturach	Wysoka	Umiarkowana	Warstwy gorące, owijki, maty
Bazalt	Elastyczna tkanina wysokotemperaturowa	Wysoka	Umiarkowana	Owijki wydechowe, izolacja samochodowa
Rdzeń z włókna wysokotemperaturowego	Główna warstwa izolacyjna	Średnia	Niska bez pokrycia	Grube maty i osłony
Aluminium	Bariera promieniowania cieplnego	Niski do średniego	Umiarkowany	Osłony podwozia i rur
Stal nierdzewna	Ochrona mechaniczna i gorącej strony	Niski	Wysoki	Osłony, płaszcze, siatki
Stop niklu	Metaliczna ochrona termiczna do pracy w trudnych warunkach	Niski	Wysoki	Ekstremalne środowiska wydechowe

Żadna pojedyncza kolumna nie wskazuje uniwersalnego zwycięzcy.

Właśnie dlatego dobór materiału musi być dostosowany do zastosowania.

---

Materiał izolacyjny rury wydechowej generatora

Instalacje generatorów stwarzają szczególnie wymagające połączenie wymogów.

Rura wydechowa może przebiegać przez:

• obudowy akustyczne;

• pomieszczenia techniczne;

• kontenery;

• obudowy urządzeń.

Ciepło uwalniane z rury może wpływać zarówno na ludzi, jak i na otaczający sprzęt.

Dlatego izolacja generatora często preferuje wielowarstwowy, zdejmowany płaszcz.

Typowa koncepcja inżynieryjna może łączyć:

• trwałą warstwę gorącej strony;

• solidny rdzeń izolacji termicznej;

• ochronny płaszcz zewnętrzny;

• mocowanie mechaniczne.

Dlaczego zdejmowana?

Ponieważ układy wydechowe generatorów zawierają punkty serwisowe.

Stałe owinięcie może utrudnić przyszłą inspekcję.

Z tego powodu materiał izolacyjny rury wydechowej generatora powinien być oceniany łącznie z wymogami konserwacyjnymi, zamiast po prostu wybierać najgrubsze dostępne włókno.

---

Morskie układy wydechowe wymagają czegoś więcej niż tylko odporności na temperaturę

Środowiska morskie wprowadzają kolejny problem związany z doborem.

Izolacja może być narażona na:

• wilgotność;

• wodę;

• sól;

• olej;

• wibracje;

• ograniczona wentylacja.

Włókno, które dobrze radzi sobie z temperaturą spalin, może nadal wymagać odpowiedniej powłoki zewnętrznej, aby przetrwać w środowisku morskim.

Dlatego suche morskie układy wydechowe często korzystają ze zdejmowanych osłon izolacyjnych z ochronnymi warstwami zewnętrznymi.

Szczególną uwagę należy zwrócić na:

• piony wydechowe;

• kolanka;

• kołnierze;

• połączenia turbosprężarki;

• przewody wydechowe generatora.

System materiałowy powinien również umożliwiać inspekcję znajdującego się pod nim elementu wydechu, gdy jest to konieczne.

---

Izolacja wydechu w motoryzacji jest często ograniczona przestrzenią

Pojazdy stwarzają niemal odwrotne wyzwanie projektowe.

Przestrzeń może być bardzo ograniczona.

Może nie być miejsca na gruby, zdejmowany koc wokół każdej sekcji wydechu.

Dlatego układy samochodowe często łączą kilka materiałów.

Na przykład:

Kolektor wydechowy:bazaltowa lub inna owijka wydechowa

Obudowa turbosprężarki:dopasowany koc izolacyjny

Rura wylotowa:ukształtowany koc termiczny

Katalizator:osłona termiczna ze stali nierdzewnej lub aluminium

Podłoga:lekka bariera odblaskowa

Najlepszy samochodowy system zarządzania temperaturą jest zatem zazwyczaj kombinacją materiałów, a nie pojedynczą „najlepszą izolacją wydechu”.

---

Dlaczego maksymalne wartości temperatury mogą być mylące

Wartości temperatury są przydatne, ale muszą być interpretowane poprawnie.

Specyfikacja materiału może odnosić się do:

• ciągłej ekspozycji;

• przerywanej ekspozycji;

• krótkotrwałego szczytu;

• bezpośredniego płomienia;

• przetrwania materiału.

Nie są to równoważne warunki.

Materiał pozostający fizycznie nienaruszony w określonej temperaturze nie oznacza automatycznie, że gotowy koc izolacyjny utrzyma wymaganą temperaturę powierzchni zewnętrznej w tych samych warunkach.

Wydajność całego systemu zależy od:

• grubości izolacji;

• gęstości;

• temperatury źródła ciepła;

• czasu ekspozycji;

• przepływu powietrza;

• temperatury otoczenia;

• warunków styku;

• kompresji montażowej.

W przypadku projektów inżynieryjnych należy zatem określić pełne warunki eksploatacji.

---

Lepszy sposób specyfikacji izolacji wysokotemperaturowych układów wydechowych

Zamiast przesyłać dostawcy tylko:

Temperatura spalin: 700°C

należy dostarczyć pełniejszą specyfikację termiczną.

Źródło ciepła

• rura wydechowa;

• kolektor;

• turbosprężarka;

• tłumik;

• kolanko.

Dane operacyjne

• ciągła temperatura powierzchni;

• maksymalne odchylenie;

• czas pracy.

Geometria

• średnica zewnętrzna rury;

• długość izolacji;

• kolanka;

• kołnierze;

• wsporniki.

Wymagania termiczne

• wymagana temperatura powierzchni zewnętrznej;

• limit temperatury pobliskich komponentów;

• dostępna grubość izolacji.

Środowisko

• motoryzacyjne;

• morskie;

• generator;

• stacjonarne przemysłowe;

• zewnętrzne;

• w załączeniu.

Wymagania mechaniczne

• poziom wibracji;

• ścieranie;

• wilgoć;

• narażenie na olej;

• możliwość demontażu.

Informacje te pozwalają producentowi na dobór systemu materiałowego zamiast zgadywania na podstawie jednej wartości temperatury.

---

Trzy praktyczne kombinacje materiałowe

W przypadku wielu rzeczywistych projektów rozwiązanie wygląda bardziej jak jedno z poniższych.

Uniwersalna osłona rury wydechowej

Odpowiednia do wielu zastosowań w silnikach diesla lub przemyśle.

Możliwa architektura:

żaroodporna tkanina wewnętrzna + izolacja włóknista + trwała tkanina zewnętrzna

Zapewnia to elastyczność i możliwość demontażu instalacji.

---

Wysokotemperaturowa mata wydechowa

Stosowana tam, gdzie gorąca strona wymaga większej odporności na temperaturę.

Możliwa architektura:

tkanina wysokokrzemionkowa od strony gorącej + wysokotemperaturowy rdzeń izolacyjny + wzmocniona powłoka zewnętrzna

Pozwala to oddzielić wymagania dotyczące powierzchni o wysokiej temperaturze od wymagań dotyczących ochrony mechanicznej.

---

System z okładziną metalową do pracy w trudnych warunkach

Stosowany tam, gdzie wymagania dotyczące temperatury i trwałości fizycznej są wysokie.

Możliwa architektura:

okładzina ze stali nierdzewnej lub stopu niklu + rdzeń izolacyjny + wzmocniony system mocowania

Ten typ konstrukcji jest szczególnie istotny tam, gdzie kontakt mechaniczny, zanieczyszczenia lub trudne warunki eksploatacji szybko uszkodziłyby odsłoniętą tkaninę.

---

Jaki jest najlepszy materiał izolacyjny do rur wydechowych?

Odpowiedź zależy od zadania, jakie materiał musi wykonać.

Wybierz włókno szklane gdy odpowiednia jest wszechstronna i ekonomiczna tkanina termiczna.

Wybierz wysoką krzemionkę gdy tkanina od strony gorącej wymaga większej odporności na wysokie temperatury.

Rozważ bazalt do elastycznego owijania rur wydechowych i zastosowań termicznych w motoryzacji.

Użyj wysokotemperaturowego rdzenia z włókna gdy wymagana jest znaczna odporność termiczna.

Użyj aluminium przede wszystkim wtedy, gdy celem jest lekkie odbijanie ciepła promieniowania.

Używaj stali nierdzewnej, gdy ważna jest wytrzymałość mechaniczna i ochrona przed wysokimi temperaturami.

Rozważ stop niklu w przypadku trudnych warunków termicznych i środowiskowych.

W przypadku wielu wymagających układów wydechowych najlepsze rezultaty daje połączenie dwóch lub więcej z tych materiałów.

Dlatego zawsze należy oceniać kompletną konstrukcję izolacji, zamiast wybierać materiał izolacyjny do układu wydechowego wyłącznie na podstawie tabeli temperatur.

BSTFLEX produkuje izolację rur wydechowych, zdejmowane pokrowce izolacyjne, taśmy termiczne, elastyczne otuliny oraz wykonywane na zamówienie metalowe osłony termiczne układu wydechowego do zastosowań w motoryzacji, branży morskiej, silnikach Diesla, generatorach i przemysłowych układach wydechowych.

W przypadku projektu niestandardowego należy podać wymiary rury wydechowej, ciągłą temperaturę roboczą, środowisko instalacji, dostępną grubość izolacji oraz wymaganą ilość. Dobór materiału można wówczas oprzeć na rzeczywistych warunkach termicznych i mechanicznych danej aplikacji.
