Aluminiowane osłony termoochronne BSTFLEX to elastyczne osłony przed promieniowaniem cieplnym, zaprojektowane w celu ochrony samochodowych wiązek przewodów, kabli elektrycznych, węży, przewodów paliwowych i płynów poprowadzonych w pobliżu układów wydechowych, turbosprężarek, komponentów EGR, bloków silnika oraz innych obszarów o wysokiej temperaturze.
Osłony te łączą zewnętrzną powierzchnię aluminiową odbijającą ciepło z włóknem szklanym lub innymi konstrukcjami tekstylnymi odpornymi na wysokie temperatury. Warstwa odblaskowa redukuje ilość ciepła promieniowania docierającego do chronionego komponentu, podczas gdy warstwa tekstylna zapewnia elastyczność i pomaga utrzymać separację między źródłem ciepła a wężem, kablem lub zespołem przewodów.
Dostępne konstrukcje obejmują rurowe osłony wsuwane, szyte osłony aluminiowane, konstrukcje samozamykające się, osłony owijane na rzepy oraz osłony termiczne z zapięciem na zatrzaski. Możliwe jest opracowanie niestandardowych średnic, długości, kształtów, warstw izolacyjnych i systemów mocowania dla zastosowań OEM oraz na rynku części zamiennych w zakresie ochrony termicznej.
Nowoczesne komory silnika i systemy oczyszczania spalin sprawiają, że okablowanie, węże i przewody płynów znajdują się coraz bliżej komponentów o wysokiej temperaturze. Kolektory wydechowe, katalizatory, turbosprężarki, systemy EGR i gorące rury wydechowe mogą narażać pobliskie zespoły na znaczne promieniowanie cieplne, nawet jeśli nie ma bezpośredniego kontaktu z gorącą powierzchnią.
An aluminiowana osłona termoochronna tworzy odblaskową barierę wokół wrażliwego komponentu. Ten typ ochrony jest szczególnie przydatny tam, gdzie główne obciążenie termiczne pochodzi od pobliskiego promieniowania cieplnego, a nie z ciągłego bezpośredniego kontaktu ze źródłem ciepła.
Typowe chronione komponenty obejmują:

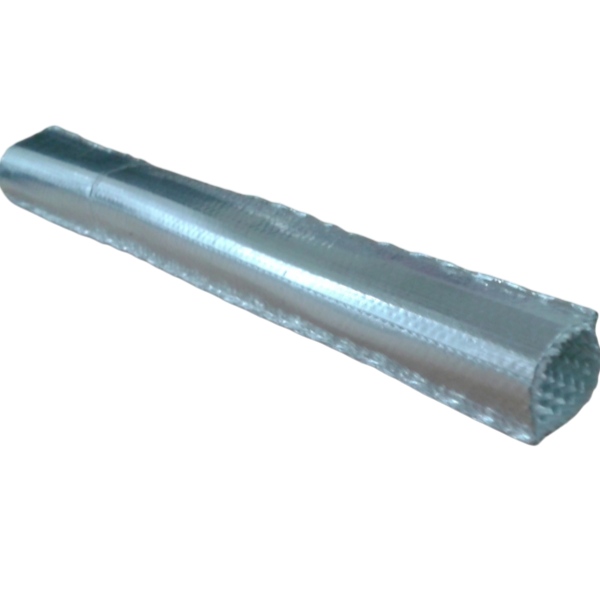

Jedna z najczęstszych konstrukcji w tej rodzinie produktów wykorzystuje włókno szklane wraz z folią aluminiową, folią aluminiowaną lub inną odblaskową powierzchnią metaliczną.
Struktura z włókna szklanego zapewnia elastyczne podłoże odporne na wysokie temperatury, podczas gdy powierzchnia aluminiowa jest skierowana w stronę zewnętrznego źródła ciepła, aby odbijać energię promieniowania. W zależności od zastosowania, BSTFLEX może produkować wersje plecione, szyte, laminowane i wielowarstwowe o różnych strukturach ścianek i systemach zamykania.
Dostępne konstrukcje mogą obejmować:
Okablowanie samochodowe może przebiegać blisko kolektorów wydechowych, systemów turbosprężarek, katalizatorów, osprzętu EGR i innych skoncentrowanych źródeł ciepła. Nadmierna ekspozycja termiczna może przyspieszyć degradację izolacji kabli, przewodów ochronnych, złączy i otaczających komponentów polimerowych.
An osłona termoochronna samochodowej wiązki przewodów zapewnia elastyczną barierę termiczną wokół wiązki, pozwalając jednocześnie na zachowanie kompaktowego prowadzenia przewodów. Konstrukcje odblaskowe są szczególnie przydatne tam, gdzie ograniczona przestrzeń montażowa utrudnia instalację konwencjonalnej sztywnej metalowej osłony termicznej.
W przypadku nowych zespołów wiązek, rurową osłonę można zainstalować przed zamontowaniem złączy. W przypadku istniejącej wiązki, której nie można rozłączyć, łatwiejszą instalację może zapewnić konstrukcja owijana, samozamykająca się, zapinana na rzep lub na zatrzaski.
Aluminiowane rękawy są również stosowane do ochrony przewodów elastycznych i przewodów płynów przebiegających przez gorące komory silnika oraz obszary podwozia. Zastosowania obejmują przewody paliwowe, przewody hamulcowe, przewody hydrauliczne, przewody układu chłodzenia, przewody olejowe, przewody skrzyni biegów oraz przewody klimatyzacji.
Właściwa konstrukcja zależy od źródła ciepła, dostępnego prześwitu, średnicy zewnętrznej przewodu, wymaganej elastyczności oraz tego, czy rękaw ochronny musi zostać zainstalowany przed czy po zakończeniu montażu przewodu.
W przypadku zastosowań obejmujących konkretnie przewody paliwowe i hamulcowe, zobacz nasz Aluminiowy rękaw ochronny termiczny do przewodów paliwowych i hamulcowych .
| Konstrukcja | Najlepsze zastosowanie | Instalacja |
|---|---|---|

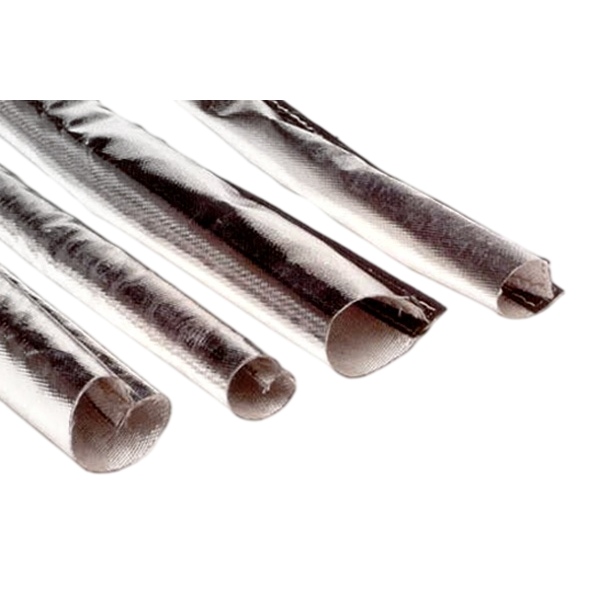

| Rurowy rękaw aluminiowany | Wiązki przewodów, kable, przewody elastyczne i przewody płynów montowane przed ostatecznym podłączeniem | Nasunąć na element |
| Szyty rękaw odblaskowy | Większe średnice i elastyczna ochrona termiczna | Wsuwany |

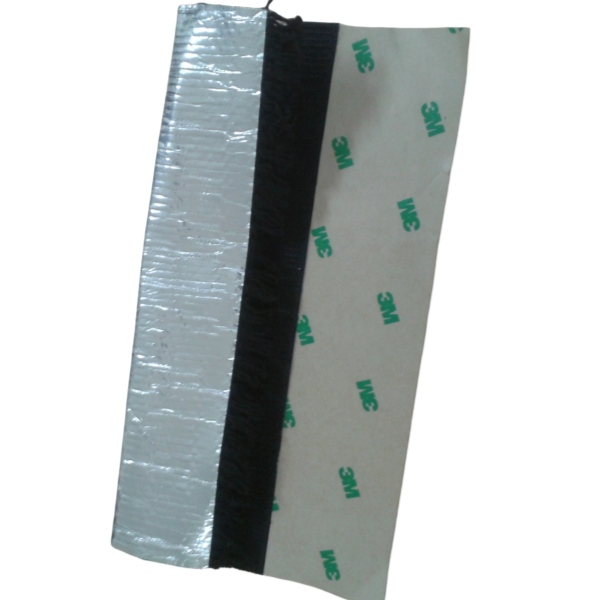

| Rękaw termiczny na rzep | Istniejące przewody elastyczne, zespoły kablowe i wiązki przewodów | Owinąć bez odłączania elementu |
| Rękaw termiczny z zamknięciem na zatrzaski | Zespoły OEM wymagające powtarzalnego, demontowalnego montażu | Owinąć i zabezpieczyć zatrzaskami |

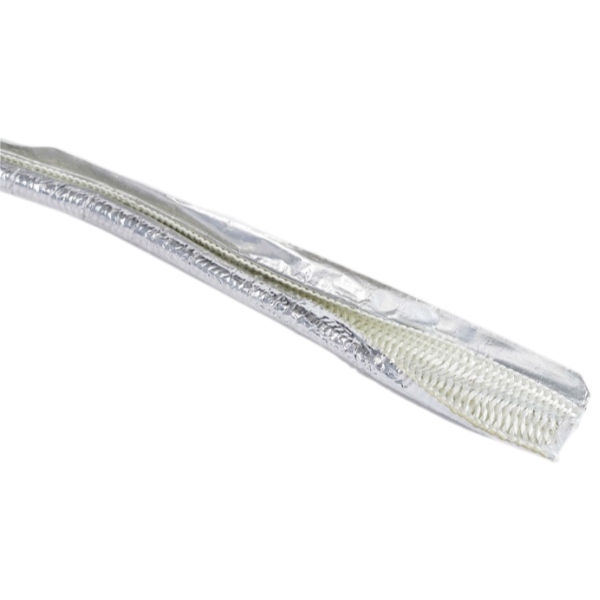

| Samozamykający się rękaw | Wiązki przewodów i wiązki kablowe wymagające szybkiego montażu | Otworzyć i owinąć wokół wiązki |
| Wielowarstwowy rękaw aluminiowany | Zastosowania wymagające dodatkowej izolacji między powierzchnią odblaskową a chronionym elementem | Zależne od zastosowania |
Aluminiowane rękawy termiczne BSTFLEX są powszechnie opracowywane dla stref wysokotemperaturowych w pojazdach osobowych, pojazdach użytkowych, ciężarówkach, autobusach, maszynach budowlanych i innym sprzęcie mobilnym.
Nie każdy problem termiczny należy rozwiązywać za pomocą tego samego produktu. Firma BSTFLEX wytwarza kilka różnych technologii ochrony przed wysoką temperaturą, a rozróżnienie tych zastosowań pomaga inżynierom wybrać właściwą konstrukcję.

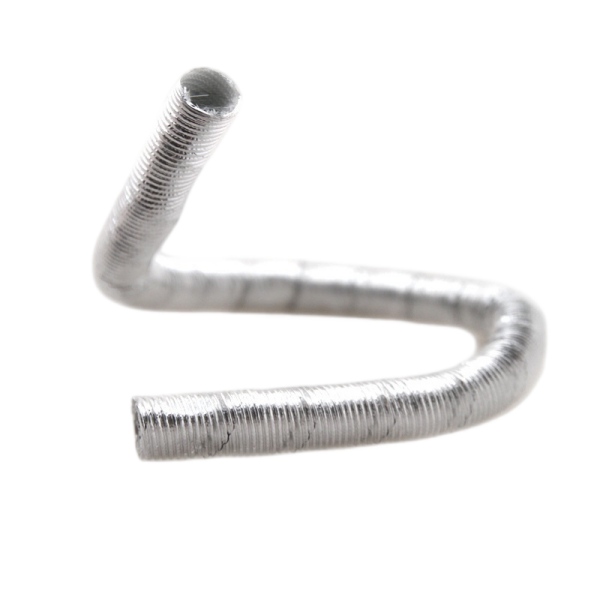

W przypadku karbowanego aluminium, papieru aluminiowego i elastycznych formowanych rur używanych do przewodów powietrznych, systemów podgrzewania wstępnego lub kształtowej ochrony rurowej zobacz naszą ofertę Glinowana rura ochronna przed ciepłem .
Jeśli zastosowanie wymaga włókna szklanego powlekanego silikonem, bazaltu, krzemionki, włókna w stylu tytanowym lub innej technologii rękawa termicznego zamiast typowo glinowanej ochrony refleksyjnej, zobacz Rękawy i osłony termiczne .

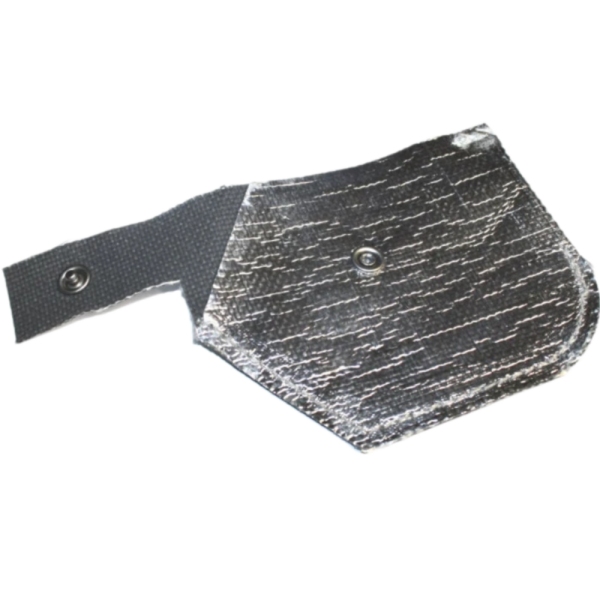

Złożone zespoły motoryzacyjne mogą wymagać osłony wyciętej i uformowanej wokół odgałęzień, złączy, zaworów, czujników lub nieregularnej geometrii komponentów, a nie konwencjonalnego cylindrycznego rękawa. W przypadku takich zastosowań zobacz naszą Samochodowa osłona termiczna z glinowanego włókna szklanego o niestandardowym kształcie .
BSTFLEX wspiera programy ochrony termicznej dla prototypów, rynku części zamiennych oraz producentów OEM. Zamiast ograniczać klientów do standardowych wymiarów rękawów, konstrukcje można opracować na podstawie rzeczywistego komponentu, procesu instalacji i ekspozycji na ciepło.
Niestandardowe opcje produkcyjne mogą obejmować:
W przypadku nowego projektu ochrony termicznej samochodowej wiązki przewodów lub przewodu elastycznego podanie następujących informacji pomoże firmie BSTFLEX zarekomendować odpowiednią konstrukcję:
Zdjęcia, rysunki i próbki fizyczne są przydatne przy opracowywaniu ochrony dla złożonych tras lub ograniczonej przestrzeni montażowej.
BSTFLEX produkuje produkty ochrony termicznej do zastosowań motoryzacyjnych i przemysłowych, w tym aluminiowane rękawy z włókna szklanego, odblaskowe osłony termiczne, rękawy termiczne, formowane rury termoizolacyjne oraz niestandardowe samochodowe bariery termiczne.
Nasze możliwości produkcyjne wspierają zarówno dostawy standardowych rękawów termicznych, jak i rozwój rozwiązań dedykowanych dla wiązek przewodów, węży, kabli i zespołów przewodów płynów.
Jeśli wybieraszaluminiowany rękaw termicznydo nowej platformy pojazdu lub musisz wymienić istniejący samochodowy element ochrony termicznej, prześlij nam wymiary elementu, informacje o źródle ciepła, zdjęcia montażowe lub rysunki. BSTFLEX może ocenić zastosowanie i zalecić odpowiednią konstrukcję rękawa.
Aluminiowany rękaw termoizolacyjny to elastyczny rękaw z odblaskową metaliczną powierzchnią zewnętrzną, zazwyczaj połączony z włóknem szklanym lub innym żaroodpornym materiałem tekstylnym. Jest instalowany wokół przewodów, węży, kabli lub przewodów płynów w celu zmniejszenia ekspozycji na ciepło promieniowania.
Tak. Aluminiowane rękawy są powszechnie stosowane tam, gdzie samochodowe wiązki przewodów są prowadzone blisko elementów układu wydechowego, turbosprężarek, układów EGR lub innych gorących komponentów. Konstrukcję należy dobrać w zależności od temperatury, prześwitu i metody montażu.
Tak. Konstrukcje owijane z wykorzystaniem zapięć na rzepy, zatrzasków lub struktur samozamykających można zainstalować wokół wielu istniejących zespołów węży i przewodów bez konieczności demontażu złączy końcowych.
Aluminiowy rękaw to zazwyczaj elastyczna osłona ochronna na bazie tkaniny, stosowana wokół węży, przewodów i kabli. Karbowane rury termoizolacyjne wykorzystują formowaną lub karbowaną strukturę rurową i lepiej nadają się do zastosowań wymagających kontrolowanej geometrii rury, przepływu powietrza lub specyficznego formowanego prowadzenia.
Tak. Średnica, długość, struktura materiału, warstwa odblaskowa, warstwa izolacyjna, metoda zamknięcia i opakowanie mogą być dostosowane do potrzeb. Osłony termiczne dedykowane dla konkretnych komponentów mogą być również opracowywane na podstawie rysunków lub próbek.
