Aluminiowa osłona termiczna akustyczna: wykończenie z folii, grubość i tłumienie hałasu

Aluminiowa akustyczna osłona termiczna łączy warstwę folii aluminiowej z włóknistą warstwą izolacyjną w zastosowaniach wymagających zarówno ochrony termicznej, jak i kontroli hałasu. Konstrukcja ta może być stosowana w panelach pojazdów, komorach silnika i obudowach przemysłowych, jednak jej parametry termiczne i akustyczne muszą być określone oddzielnie. Sama powierzchnia odblaskowa nie określa, ile dźwięku pochłonie lub zablokuje gotowy zespół.

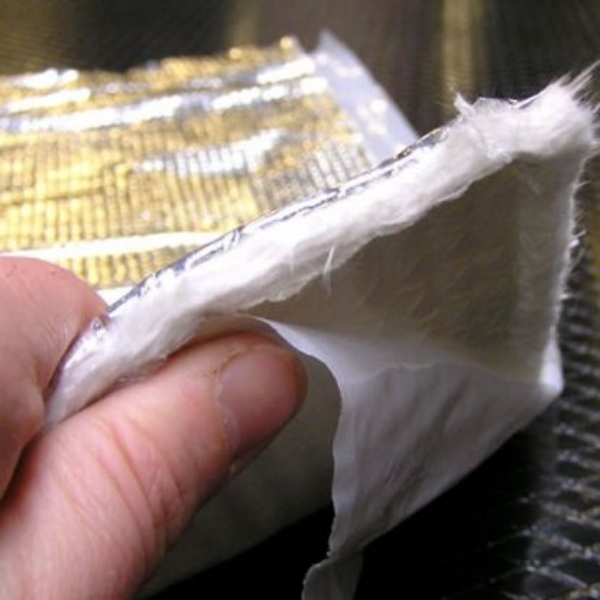

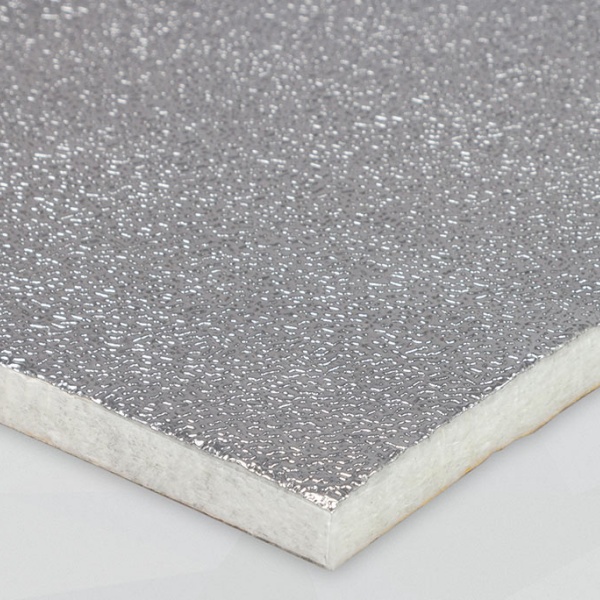

BSTFLEX Aluminiowa akustyczna osłona termicznawykorzystuje matę igłowaną z włókna szklanego typu E z tłoczoną lub perforowaną warstwą folii aluminiowej. Może być dostarczana w arkuszach lub przygotowywana w niestandardowych kształtach wycinanych wykrojnikiem. Dla kupujących najważniejszymi wyborami są konfiguracja warstwy wierzchniej, grubość zainstalowanej maty, sposób montażu oraz wymagana wydajność w miejscu zabezpieczenia.

Ustal oddzielne kryteria akceptacji dla ciepła i hałasu

Wniosek o izolację cieplną i akustyczną jest użytecznym punktem wyjścia, ale nie jest jeszcze specyfikacją produkcyjną. Należy określić maksymalną dopuszczalną temperaturę na panelu odbiorczym i zidentyfikować problem hałasu, który ma zostać rozwiązany. Ochrona termiczna i obróbka akustyczna mogą zajmować tę samą przestrzeń, pełniąc jednocześnie różne funkcje.

Włóknista akustyczna osłona termiczna nie jest automatycznie równoważna z dedykowaną matą tłumiącą drgania lub ciężką barierą dźwiękową. Należy ustalić, czy dominującym problemem jest odbity hałas, drgania panelu czy dźwięk wydostający się przez szczelinę. To rozróżnienie determinuje, czy proponowana okładzina rozwiązuje rzeczywisty problem.

Folia aluminiowa tłoczona czy perforowana?

Warstwa wierzchnia jest funkcjonalną częścią materiału akustycznej osłony termicznej, a nie tylko srebrnym wykończeniem. Wpływa ona na odsłoniętą powierzchnię i sposób, w jaki dźwięk oddziałuje z warstwą włóknistą. Dwie próbki wykorzystujące tę samą matę igłowaną mogą zatem wymagać oddzielnego zatwierdzenia, jeśli ich warstwy wierzchnie różnią się.

Folia tłoczona: określ, czy powierzchnia jest ciągła

Tłoczenie opisuje uformowaną powierzchnię; samo w sobie nie określa wzoru z otwartymi otworami. Należy określić, czy oferowana folia jest ciągła czy perforowana, wraz z jej grubością i geometrią powierzchni. Nie należy zakładać, że teksturowana folia jest akustycznie otwarta tylko dlatego, że ma widoczne wgłębienia.

Ciągła warstwa wierzchnia zmienia zachowanie akustyczne znajdującej się pod nią maty. Nie należy używać danych dotyczących pochłaniania dla nieosłoniętego włókna szklanego jako specyfikacji wydajności dla produktu z folią. Należy ocenić kompletny laminat z zamierzoną stroną wystawioną na pole dźwiękowe.

Folia perforowana: zdefiniuj otwory i kompletny stos warstw

Perforacje mogą pozwolić dźwiękowi na bardziej bezpośrednie oddziaływanie z warstwą włóknistą. Wynik zależy od geometrii otworów, powierzchni otwartej, grubości folii, maty i układu podkładu. Dlatego perforowane aluminiowe osłony termiczne należy porównywać za pomocą zmierzonej wydajności zależnej od częstotliwości, a nie ogólnego twierdzenia, że więcej otworów jest zawsze lepsze.

Należy określić wszelkie folie, kleje lub warstwy ochronne pod folią. Perforowana zewnętrzna powierzchnia nie gwarantuje otwartej ścieżki akustycznej przez resztę laminatu. Powłoki ochronne i dodane warstwy wierzchnie powinny być uwzględnione w próbce testowej.

Perforacja zmienia również odsłoniętą powierzchnię. Należy sprawdzić wymagania dotyczące zachlapania płynami, zabrudzeń i czyszczenia wraz z wydajnością akustyczną. Nie należy zakładać, że wersja perforowana ma taką samą odporność na ciecze lub reakcję termiczną jak wersja z ciągłą warstwą wierzchnią bez danych potwierdzających.

Określ zainstalowaną grubość, a nie tylko grubość nominalną

Akustyczna izolacja z włókna szklanego zależy od swojej struktury, grubości, montażu i częstotliwości, które są tłumione. Prawidłowa grubość to taka, która spełnia wymagania projektu w dostępnej przestrzeni, a nie po prostu najgrubszy materiał, jaki można kupić.

Należy odnotować zarówno dostarczoną grubość, jak i przestrzeń dostępną po montażu. Mata ściśnięta pod pokrywą lub podkładką montażową nie jest w tym samym stanie, co nieściśnięta próbka laboratoryjna. W specyfikacji należy uwzględnić uzgodnioną metodę pomiaru grubości, lokalne ściśnięcie i wszelkie wnęki podkładowe.

Należy zażądać masy maty na jednostkę powierzchni oraz, w stosownych przypadkach, gęstości wraz z grubością. Ani sama gęstość, ani sama masa nie określają wydajności akustycznej. Należy porównać kandydatów konstrukcyjnych przy zamierzonej zainstalowanej grubości oraz przy tych samych warunkach warstwy wierzchniej i podparcia.

Umieść obróbkę tam, gdzie dociera ciepło i dźwięk

Należy zaznaczyć źródło ciepła, źródło hałasu, panel odbiorczy i proponowaną okładzinę na tym samym rysunku montażowym. Jest to szczególnie przydatne, gdy źródła termiczne i akustyczne znajdują się w różnych miejscach. Najwygodniejsza powierzchnia do klejenia niekoniecznie jest powierzchnią, która rozwiązuje oba problemy.

Obudowy generatorów i urządzeń napędzanych silnikiem

W przypadku obudowy z gorącymi komponentami i wewnętrznym odbitym hałasem należy zidentyfikować panele narażone na ciepło promieniowania oraz powierzchnie dostępne dla okładziny akustycznej. Należy określić zasięg okładziny bez blokowania przepływu powietrza chłodzącego, punktów kontrolnych lub wymaganego dostępu serwisowego.

Wewnętrzny absorber i ściana obudowy pełnią różne zadania. Hałas może nadal wydostawać się przez nieosłonięte otwory lub inne ścieżki, więc wyłożenie panelu nie powinno być traktowane jako kompletne rozwiązanie hałasu obudowy. Należy ocenić te ścieżki jako część projektu urządzenia, zamiast blokować wentylację w celu uzyskania cichszego wyniku testu.

Szafy sprężarek i osłony maszyn

W przypadku szafy sprężarki należy ustalić, czy dominującym niepożądanym dźwiękiem są odbicia wewnątrz osłony, drgająca blacha czy inne źródło. Okładzinę akustyczną można ocenić pod kątem pierwszego problemu, podczas gdy pozostałe mogą wymagać oddzielnej obróbki.

Należy uwzględnić rzeczywisty cykl pracy szafy w próbie. Osłona, która jest akceptowalna podczas krótkiego biegu bez obciążenia, może napotkać inne temperatury i poziomy dźwięku podczas pracy produkcyjnej. Należy zapewnić dostęp do demontowalnych sekcji po zamontowaniu okładziny.

Osłony silników pojazdów i grodzie wyposażenia

W przypadku paneli pojazdów i maszyn mobilnych należy określić stronę narażoną na wysoką temperaturę, lokalne prześwity oraz cel akustyczny. Jeśli główne źródło hałasu znajduje się za nieprzepuszczalnym panelem, nie należy zakładać, że okładzina po przeciwnej stronie pochłonie ten dźwięk przez panel.

Porównaj proponowaną konstrukcję z innymi matami termoizolacyjnymi i materiałami odblaskowych osłon termicznych gdy głównym wymaganiem jest ochrona przed ciepłem. Wymagania akustyczne należy dodawać tylko wtedy, gdy instalacja i testy to uzasadniają.

Potwierdź mocowanie, temperaturę i szczegóły krawędzi

Określ metodę mocowania przy zamówieniu materiału. W przypadku zapytania o samoprzylepną akustyczną osłonę termiczną należy potwierdzić, czy wyceniona konstrukcja zawiera wymaganą warstwę nośną oraz określić warunki jej eksploatacji i aplikacji. Nie należy wnioskować o obecności warstwy samoprzylepnej na podstawie aluminiowej okładziny lub nazwy rodziny produktów.

Sprawdź temperaturę w każdej istotnej części zespołu: odsłoniętej okładzinie, macie, spoinie laminatu i kleju montażowym, jeśli jest używany. Klasa odporności okładziny lub włókna nie jest dopuszczalną temperaturą całego klejonego elementu. Przewodnik wyboru osłon termicznych z warstwą samoprzylepną stanowi oddzielne odniesienie dla kwestii związanych z klejeniem.

W przypadku mocowania mechanicznego należy określić obsługiwane rozpiętości, punkty mocowania i lokalny rozkład obciążeń. Matę należy utrzymywać w zatwierdzonym stanie instalacji, zamiast spłaszczać ją w celu dopasowania do dostępnej przestrzeni. W miejscach, gdzie wymaga tego środowisko, należy określić zabezpieczenie i ochronę krawędzi oraz uwzględnić te szczegóły w ocenianej próbce.

Poproś o dane akustyczne pasujące do części

Poproś o raport z badań identyfikujący pełną konstrukcję, a nie tylko surową matę igłowaną. Raport powinien określać, która strona była wystawiona na działanie, grubość próbki, warstwę nośną, warunki montażu i zakres częstotliwości. Pojedyncza nagłówkowa liczba redukcji hałasu nie wystarczy do porównania niedopasowanych próbek.

Charakterystyka materiału. W zależności od uzgodnionej specyfikacji, pochłanianie dźwięku przy padaniu normalnym można mierzyć metodą rury impedancyjnej, taką jak ASTM E1050. Badanie pochłaniania w komorze pogłosowej, takie jak ASTM C423, wykorzystuje inny układ pomiarowy. Wyników z różnych metod nie należy traktować jako liczb wymiennych.

Wydajność instalacji. Zmierz pojazd lub sprzęt w określonych warunkach pracy. Zarejestruj obciążenie lub prędkość, pozycje mikrofonu, warunki tła, konfigurację panelu i wszelkie zmiany w wentylacji. Zgłoś informacje o częstotliwości potrzebne do oceny pierwotnego problemu z hałasem, wraz z wszelkimi uzgodnionymi poziomami ogólnymi.

Wydajność termiczna. Zarejestruj temperaturę w określonych miejscach odbioru podczas odpowiedniego cyklu pracy. Uwzględnij czas trwania ekspozycji, pozycję źródła, przepływ powietrza i prześwity. Zatwierdź ten wynik oddzielnie od pomiaru akustycznego.

Są to opcje definiowania planu walidacji, a nie twierdzenie, że każda konstrukcja BSTFLEX posiada już każdy wymieniony raport. Wymagane testy i dostępność dokumentów są potwierdzane dla poszczególnych projektów.

Przekształć zatwierdzony materiał w powtarzalną część

Po wybraniu konstrukcji należy określić zarys, wycięcia, elementy montażowe i orientację okładziny na kontrolowanym rysunku. Określ, gdzie materiał może być ściskany, a gdzie należy zachować pełną grubość instalacji. Zidentyfikuj warianty pojazdów lub sprzętu, które wymagają różnych kształtów.

BSTFLEX dostarcza aluminiowe arkusze akustycznych osłon termicznych i analizuje wymagania dotyczące części ciętych na wymiar. Usługa wycinania mat termoizolacyjnych zapewnia powiązaną ścieżkę omawiania gotowych zarysów i otworów. Szczegóły dotyczące wykonalności konwersji i krawędzi są potwierdzane względem wybranego kompozytu.

W przypadku powtarzalnych dostaw należy wspólnie zatwierdzić konstrukcję materiału, wzór cięcia i wymagania instalacyjne. Późniejsza zmiana folii, kleju, maty lub zainstalowanego ścisku powinna zostać zweryfikowana pod kątem wpływu na kryteria termiczne i akustyczne.

Pytania dotyczące aluminiowych akustycznych osłon termicznych

Czy akustyczna osłona termiczna to to samo co mata wygłuszająca?

Niekoniecznie. Pochłanianie dźwięku, izolacja akustyczna i tłumienie drgań to różne funkcje. Porównaj konstrukcję i zmierzone właściwości, zamiast polegać na terminach „dźwiękoszczelny” lub „wygłuszający” w opisie produktu.

Czy perforowana folia jest zawsze lepszym wyborem?

Nie. Może ona poprawić dostęp akustyczny do odpowiedniej warstwy włóknistej, ale o wyborze decyduje kompletna konstrukcja, zakres częstotliwości i środowisko. Porównaj gotowe próbki i uwzględnij wymagania dotyczące odporności termicznej, zanieczyszczeń i trwałości.

O ile decybeli materiał zredukuje hałas?

Nie ma uniwersalnej wartości dla każdej instalacji. Wynik zależy od źródła hałasu, pokrycia, obudowy, ścieżek wycieku dźwięku i pozycji odbiorczej. Uzgodnij test na poziomie urządzenia, zamiast przeliczać współczynnik pochłaniania materiału na gwarantowaną redukcję decybeli.

Czy BSTFLEX może dostarczyć niestandardowe panele akustycznych osłon termicznych?

Tak. Wymagania dotyczące arkuszy i wykrojów można zweryfikować na podstawie proponowanej konstrukcji i rysunku. Prześlij cele termiczne i akustyczne wraz z wymiarami, aby dobór materiału i zatwierdzenie próbki odpowiadały gotowemu zastosowaniu.

Prześlij swój rysunek akustycznej osłony termicznej oraz wymagania operacyjne do BSTFLEX w celu weryfikacji materiału i wyceny. Informacje na temat formatów produkcyjnych i zatwierdzania projektów znajdują się w naszychusługach produkcji materiałów barier termicznych i dostaw OEM.
