Wypełnienie z włókna szklanego do tłumików wydechowych OEM

Wydajność absorpcyjnego tłumika wydechowego zależy od znacznie więcej niż tylko jego zewnętrznej powłoki i perforowanego rdzenia. Materiał wypełniający przestrzeń pierścieniową wokół tego rdzenia ma bezpośredni wpływ na tłumienie akustyczne, spójność dźwięku, retencję wypełnienia oraz żywotność.

Z tego powodu wypełnienie z włókna szklanego do tłumików pozostaje jednym z najczęściej stosowanych materiałów wypełniających akustycznie w tłumikach wydechowych motocyklowych, samochodowych, typu powersports oraz wyczynowych.

BSTFLEX dostarcza wypełnienia do tłumików na bazie włókna szklanego w postaci luźnej, włókien ciągłych oraz konstrukcji wstępnie przygotowanych, zarówno do zastosowań serwisowych, jak i produkcji tłumików OEM. Nabywcy wymagający konstrukcji gotowej do montażu mogą również skorzystać z naszego rękawa z włókna szklanego do tłumików z workiem z tkanej siatki szklanej, podczas gdy dodatkowe rozwiązania w zakresie wypełnień wydechowych są dostępne w ramach gamy produktów Muffler Packing.

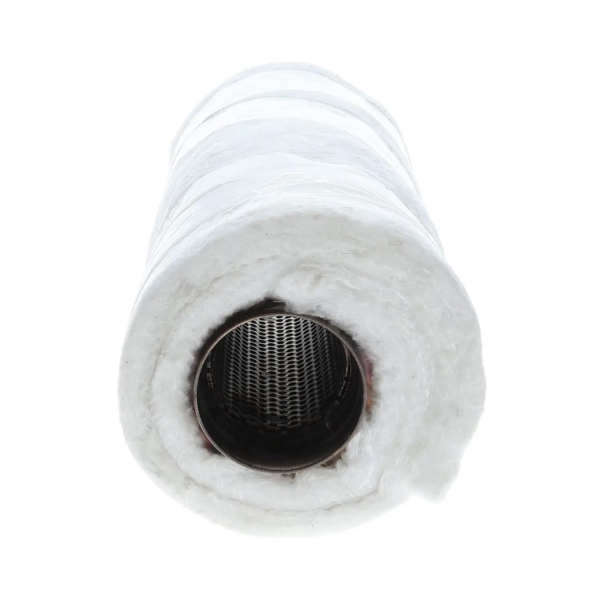

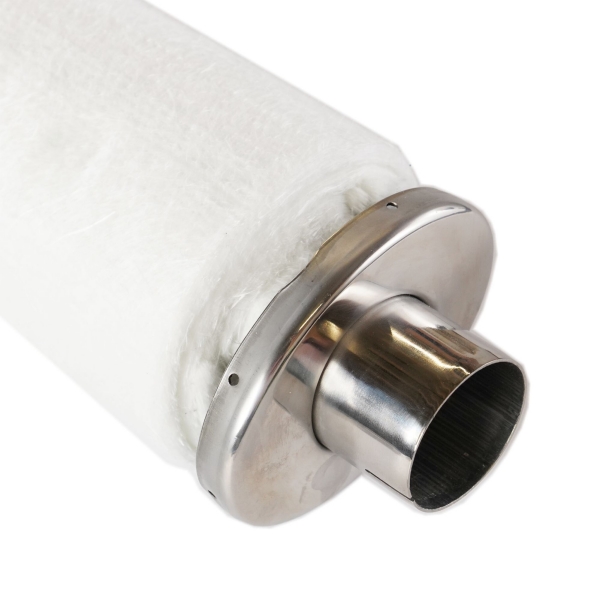

Dlaczego włókno szklane jest stosowane wokół perforowanego rdzenia tłumika

W przelotowym tłumiku absorpcyjnym gazy spalinowe przepływają głównie przez perforowaną rurę środkową. Akustyczne fale ciśnienia przechodzą przez otwory w tej rurze i wnikają do otaczającego wypełnienia włóknistego.

Duża powierzchnia wewnętrzna stworzona przez włókna szklane pomaga rozproszyć część tej energii akustycznej.

Dzięki temu włókno szklane nadaje się do tłumików, w których celem projektowym jest redukcja hałasu wydechu bez tworzenia restrykcyjnej ścieżki przepływu, typowej dla niektórych konstrukcji tłumików komorowych.

Warstwa wypełnienia pełni zatem jednocześnie kilka funkcji:

• absorpcję energii akustycznej;

• izolację termiczną wewnątrz powłoki tłumika;

• wypełnienie przestrzeni otaczającej perforowany rdzeń;

• stabilizację pożądanego dźwięku wydechu;

• wsparcie dla lekkiej konstrukcji tłumika.

Rezultat zależy nie tylko od samego materiału włóknistego, ale także od układu włókien, wagi wypełnienia, gęstości, geometrii tłumika i metody instalacji.

Wypełnienie z włókna szklanego do tłumików nie jest jednym standardowym produktem

Fraza materiał wypełniający z włókna szklanego do tłumików opisuje rodzinę konstrukcji, a nie jedną stałą specyfikację.

Producent układów wydechowych może wymagać luźnego włókna do automatycznego napełniania, pasm ciągłych do kontrolowanego owijania, maty do powtarzalnego montażu lub wstępnie uformowanego worka bądź rękawa dla szybszej instalacji.

Typowe formaty dostaw obejmują:

W zastosowaniach, w których obsługa luźnych włókien jest niepożądana, BSTFLEX produkujerękaw z włókna szklanego do tłumikówskładający się z zewnętrznej warstwy z tkanej siatki szklanej z wypełnieniem z przędzy z włókna szklanego.

Taka forma utrzymuje wypełnienie razem podczas umieszczania go wokół rdzenia tłumika.

Gęstość wypełnienia musi być dopasowana do tłumika

Jednym z najczęstszych błędów przy wymianie wypełnienia wydechu jest traktowanie większej ilości wypełnienia jako automatycznie lepszego rozwiązania.

Tak nie jest.

Włókno szklane zainstalowane zbyt luźno może pozostawić nierówne obszary wokół perforowanego rdzenia. Pulsacja gazów i wibracje mogą następnie przemieścić materiał, potencjalnie przyczyniając się do przedwczesnej utraty parametrów akustycznych.

Nadmierne ściśnięcie powoduje inny problem. Zbyt mocne sprasowanie włókna redukuje otwartą strukturę włóknistą, która odpowiada za absorpcję akustyczną.

Dlatego w przypadku produkcji wydechów OEM bardziej użyteczną specyfikacją nie jest po prostu:

wypełnienie tłumika włóknem szklanym.

Producent powinien ustalić kontrolowaną kombinację:

• dostępnej objętości wypełnienia;

• wymaganej wagi wypełnienia;

• gęstości instalacji;

• poziomu kompresji;

• średnicy rdzenia;

• średnicy zewnętrznej obudowy;

• długości wypełnienia.

W przypadku powtarzalnej produkcji, określenie wypełnienia wagowo lub użycie odmierzonego rękawa lub worka wypełniającego może poprawić spójność montażu.

Geometria ma równie duże znaczenie co materiał

Rozważmy dwa tłumiki wykorzystujące dokładnie to samo włókno szklane.

Jeden ma dużą komorę pierścieniową i długi perforowany rdzeń. Drugi to krótki, kompaktowy tłumik motocyklowy z ograniczoną przestrzenią na wypełnienie.

Nie powinny one automatycznie wykorzystywać tej samej wagi wypełnienia ani konstrukcji.

Ważne informacje wymiarowe obejmują:

D1 — Średnica zewnętrzna perforowanego rdzenia

D2 — Średnica wewnętrzna płaszcza tłumika

L — Efektywna długość wypełnienia

Dostępna objętość wypełnienia jest określana w dużej mierze przez pole powierzchni pierścieniowej między D1 a D2 pomnożone przez efektywną długość wypełnienia.

Dlatego BSTFLEX zazwyczaj prosi klientów OEM o rysunki, próbki lub przynajmniej średnicę rdzenia, średnicę płaszcza i długość wypełnienia przed zaleceniem gotowej konstrukcji wypełnienia.

Erozja gazowa w pobliżu rdzenia

Temperatura nie jest jedynym mechanizmem uszkadzającym wypełnienie tłumika.

Warstwa bezpośrednio przylegająca do perforowanej rury jest narażona na:

• impulsy spalin o dużej prędkości;

• cykle ciśnieniowe;

• wibracje;

• gorące cząstki stałe;

• powtarzające się przyspieszanie i zwalnianie przepływu gazu.

Z biegiem czasu warunki te mogą powodować erozję lub przemieszczanie się włókna szklanego w pobliżu perforowanego rdzenia.

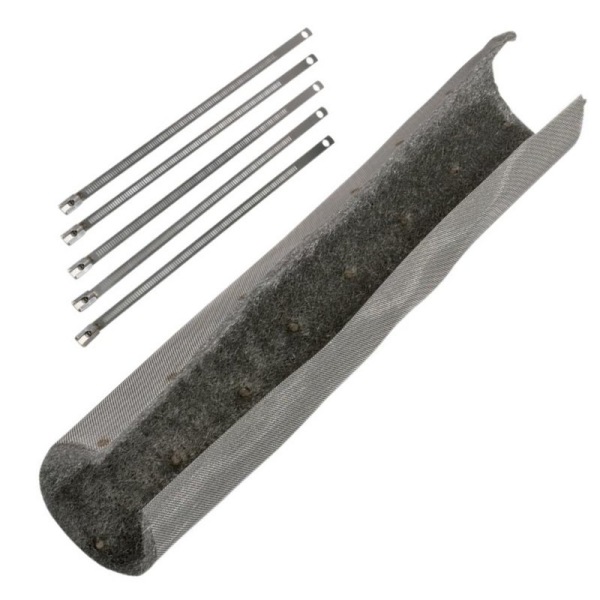

W wymagających układach projektanci układów wydechowych mogą zatem stosować układ wielowarstwowy zamiast umieszczania głównej warstwy akustycznej z włókna szklanego bezpośrednio przy rdzeniu.

Typowa konstrukcja inżynieryjna może wykorzystywać:

Perforowany rdzeń

↓

Wełna ze stali nierdzewnej lub metalowa warstwa retencyjna

↓

Akustyczne wypełnienie z włókna szklanego

↓

Zewnętrzny płaszcz tłumika

Metalowa warstwa wewnętrzna może pomóc chronić otaczające włókno szklane przed bezpośrednią erozją gazową, podczas gdy włókno szklane pełni główną funkcję pochłaniania akustycznego.

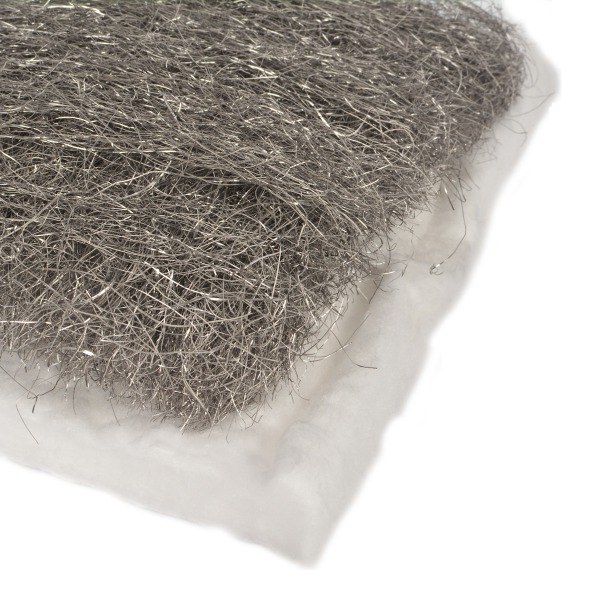

To rozróżnienie jest ważne przy porównywaniu wypełnienia tłumika z włókna szklanego i wełny ze stali nierdzewnej.

Nie są to koniecznie materiały konkurencyjne. W wielu konstrukcjach układów wydechowych pełnią one różne zadania w ramach tego samego systemu wypełnienia.

Włókno ciągłe kontra krótkie włókno luźne

Architektura włókien wpływa na zachowanie materiału zarówno podczas montażu, jak i eksploatacji.

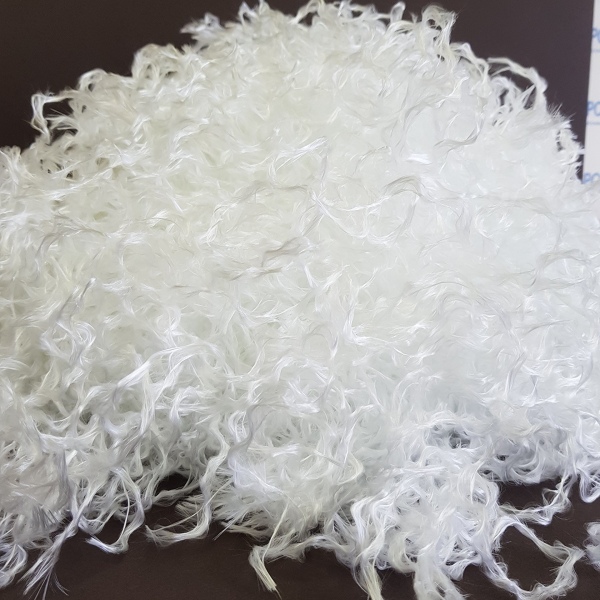

Włókno luźne

Luźne włókno szklane może skutecznie wypełniać złożone przestrzenie wewnętrzne i pozwala producentowi kontrolować masę wypełnienia.

Jednak ręczna obsługa może być kłopotliwa, a uzyskanie identycznego rozkładu w każdym tłumiku wymaga zdyscyplinowanej kontroli produkcji.

Konstrukcja z włókien ciągłych

Włókna ciągłe łatwiej jest ułożyć wokół perforowanej rury i mogą one ograniczyć niekontrolowaną migrację w porównaniu z bardzo krótkimi włóknami luźnymi.

Są one szczególnie przydatne, gdy wypełnienie jest formowane w:

• pasma;

• owijki;

• poduszki;

• skarpetki;

• zamknięte worki wypełniające.

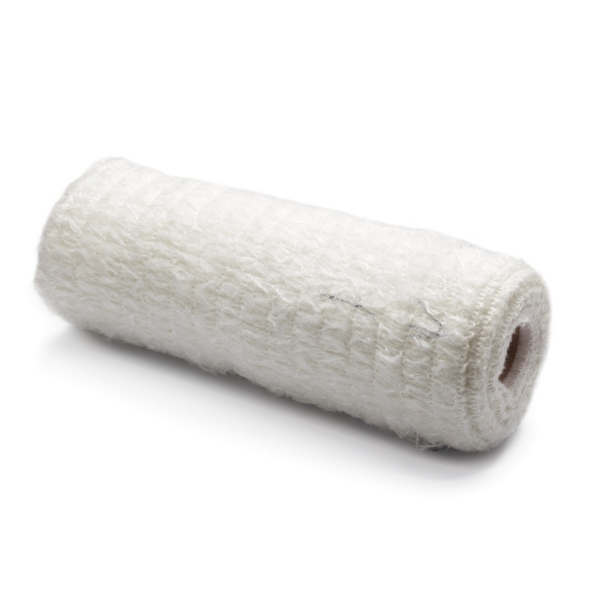

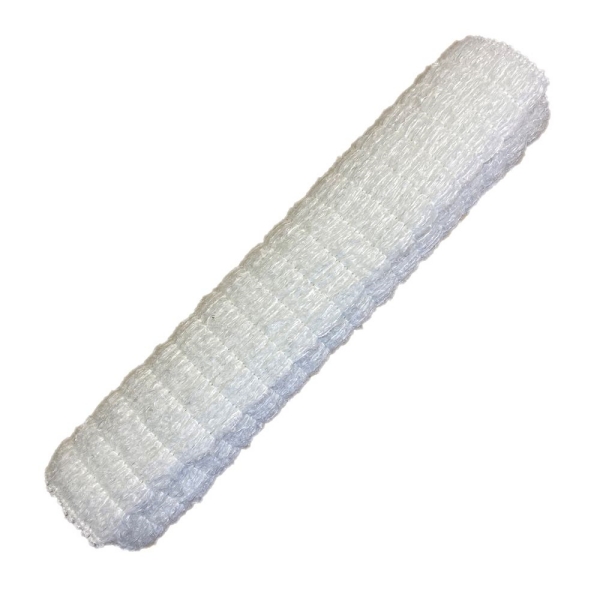

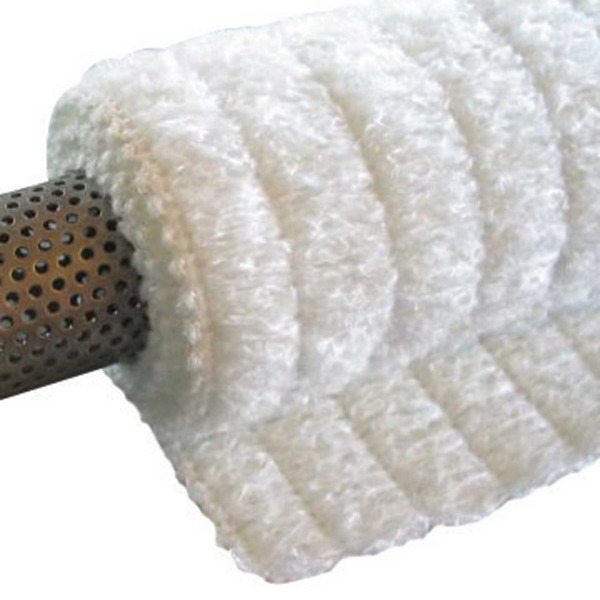

Włókno szklane w osłonie

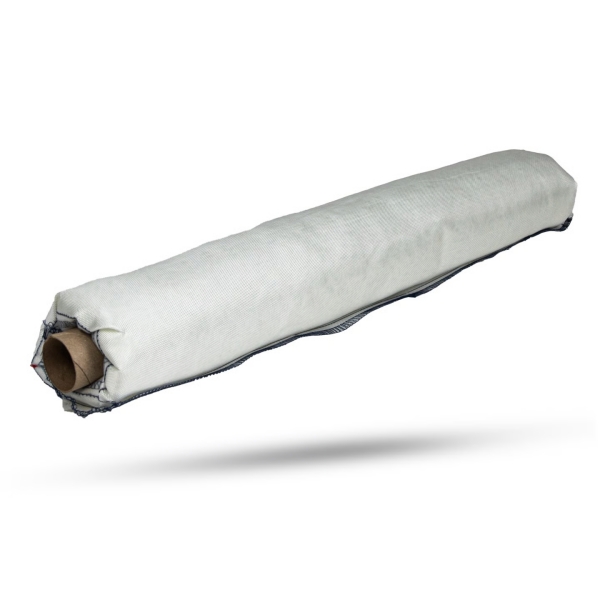

W przypadku montażu wielkoseryjnego zamknięcie włókna szklanego w żaroodpornej siatce szklanej może znacznie ułatwić instalację.

BSTFLEX Rękaw z włókna szklanego do tłumików z tkaną siatką szklaną wykorzystuje tę zasadę.

Zamiast mierzyć i układać luźne włókno szklane dla każdego tłumika z osobna, można wyprodukować gotowy komponent o uzgodnionej średnicy, długości i masie wypełnienia.

Gdzie powszechnie stosuje się wypełnienie wydechowe z włókna szklanego

Wypełnienie z włókna szklanego jest szczególnie odpowiednie do tłumików absorpcyjnych wykorzystujących perforowaną rurę wewnętrzną.

Typowe zastosowania obejmują:

Tłumiki wydechowe motocykli

W wydechach motocyklowych, zarówno na rynku części zamiennych, jak i OEM, często stosuje się włókno szklane, ponieważ stosunkowo lekka warstwa wypełnienia może zapewnić skuteczne tłumienie akustyczne wokół przelotowego rdzenia.

Układy wydechowe pojazdów ATV i UTV

Wydechy w pojazdach typu powersports są narażone na znaczne wibracje i powtarzające się cykle termiczne. Dlatego oprócz pochłaniania dźwięku ważna jest konstrukcja i utrzymanie wypełnienia.

Wydajne układy wydechowe

Przelotowe tłumiki sportowe wymagają tłumienia akustycznego przy jednoczesnym zachowaniu stosunkowo nieograniczonego przepływu spalin.

Tłumiki samochodowe

Wypełnienie z włókna szklanego można zintegrować z wybranymi konstrukcjami tłumików samochodowych, w których wymagany jest materiał dźwiękochłonny wokół perforowanych elementów wewnętrznych.

Wyścigowe układy wydechowe

Masa wypełnienia, jego utrzymanie i odporność na erozję gazową stają się coraz ważniejsze wraz ze wzrostem temperatury spalin i prędkości przepływu gazu.

Tłumiki przemysłowe

Włókno szklane może być również stosowane w odpowiednich przemysłowych tłumikach akustycznych, chociaż rzeczywisty rodzaj włókna i otaczająca go konstrukcja muszą być dopasowane do temperatury roboczej, składu chemicznego gazów i warunków przepływu.

Dlaczego wypełnienie z czasem wymaga wymiany

Tłumik może początkowo pracować cicho, a z czasem stawać się coraz głośniejszy, mimo że metalowa obudowa pozostaje nieuszkodzona.

Wewnętrzne wypełnienie może ulec degradacji z kilku powodów.

Erozja włókien

Impulsy spalin o dużej prędkości stopniowo niszczą materiał znajdujący się najbliżej perforowanej rury.

Migracja wypełnienia

Wibracje mogą powodować przemieszczanie się niedostatecznie zabezpieczonego materiału.

Starzenie termiczne

Powtarzające się nagrzewanie i chłodzenie może zmienić strukturę systemu wypełnienia podczas długotrwałej eksploatacji.

Zanieczyszczenie

Olej, pozostałości paliwa, sadza i produkty uboczne spalania mogą wpływać na zachowanie struktury włóknistej.

Niespójność montażu

Nieprawidłowo wypełniony tłumik może ulec awarii znacznie wcześniej niż identyczny tłumik zmontowany z odpowiednią masą i rozkładem wypełnienia.

Dlatego zwiększający się hałas wydechu jest często użyteczną wskazówką, że należy sprawdzić stan wewnętrznego wypełnienia.

Wypełnienie z włókna szklanego a rękaw z włókna szklanego

Te dwa produkty wykorzystują tę samą ogólną rodzinę włókien, ale rozwiązują różne problemy produkcyjne.

Żaden z formatów nie jest uniwersalnie lepszy.

Warsztat naprawczy może preferować elastyczny materiał sypki.

Fabryka układów wydechowych montująca tysiące podobnych tłumików może bardziej cenić kontrolowaną masę i szybki montaż.

Dlatego BSTFLEX dostarcza zarówno materiały, jak i gotowerozwiązania do wypełniania tłumików.

Co powinien określić nabywca OEM

Zapytanie zawierające tylko „wypełnienie z włókna szklanego do tłumików” jest zazwyczaj niewystarczające do dokładnej produkcji.

Dla celów rozwoju lub wyceny bardziej przydatne są następujące informacje:

Wymiary tłumika

Podaj:

• średnicę zewnętrzną perforowanego rdzenia;

• średnicę wewnętrzną obudowy tłumika;

• efektywną długość wypełnienia;

• dostępną promieniową grubość wypełnienia.

Specyfikacja wypełnienia

Jeśli są znane, określ:

• wymaganą masę wypełnienia;

• docelową gęstość;

• strukturę włókien;

• grubość maty;

• liczbę warstw;

• wymagania dotyczące kompresji.

Warunki pracy układu wydechowego

Uwzględnij:

• typ silnika;

• silnik benzynowy lub diesla;

• silnik 2-suwowy lub 4-suwowy;

• normalną temperaturę pracy;

• temperaturę szczytową;

• oczekiwaną prędkość gazów lub cykl pracy, jeśli są dostępne.

Metoda produkcji

Wskaż, czy wypełnienie będzie:

• zawijane ręcznie;

• wypełniane mechanicznie;

• wkładane jako mata;

• instalowane jako poduszka;

• dopasowywane jako prefabrykowany wkład (sock).

Wymagania handlowe

W przypadku projektów produkcyjnych podaj:

• ilość prototypów;

• miesięczne lub roczne zużycie;

• wymagania dotyczące opakowań jednostkowych;

• wymagania dotyczące marki własnej (private-label);

• dostępność rysunków lub próbek.

Niestandardowe wypełnienie z włókna szklanego do tłumików od BSTFLEX

BSTFLEX opracowuje materiały wygłuszające do układów wydechowych dla producentów układów wydechowych, marek wydechów motocyklowych, dystrybutorów i klientów przemysłowych, zamiast ograniczać podaż do jednego stałego rozmiaru zamiennika.

Dostępne opcje dostosowania mogą obejmować:

• średnicę wypełnienia;

• długość całkowitą;

• masę wypełnienia z włókna szklanego;

• gęstość wypełnienia;

• strukturę maty lub przędzy;

• zabezpieczenie z tkanej siatki z włókna szklanego;

• wymiary wkładu (sock) lub worka;

• struktury wielowarstwowe;

• połączenia z wełną ze stali nierdzewnej;

• opakowania zbiorcze;

• indywidualne zestawy do pakowania;

• opakowania pod marką własną;

• rozwój na podstawie próbek.

W przypadku zastosowań wymagających zmontowanego elementu, a nie luźnego materiału wypełniającego, zobacz rękaw z wypełnieniem z włókna szklanego do tłumika BSTFLEX.

Informacje na temat alternatywnych materiałów i konstrukcji można znaleźć w pełnej ofercie wypełnień do tłumików.

Wybór odpowiedniego wypełnienia z włókna szklanego do tłumika

W przypadku standardowych tłumików absorbcyjnych włókno szklane oferuje skuteczne połączenie właściwości akustycznych, niskiej masy, odporności termicznej i elastyczności produkcyjnej.

Właściwego produktu nie można jednak wybrać na podstawie samej nazwy materiału.

Prawidłowo zaprojektowany system wypełnienia uwzględnia:

typ włókna + formę wypełnienia + gęstość po zamontowaniu + geometrię tłumika + temperaturę spalin + prędkość gazów + metodę mocowania

W przypadku zastosowań zamiennych tradycyjne wypełnienie z włókna szklanego może być wystarczające.

W produkcji OEM powtarzalność staje się ważniejsza. Docięte maty, woreczki, poduszki lub rękawy z włókna szklanego mogą zmniejszyć zmienność w gotowych zespołach tłumików.

W trudnych warunkach układu wydechowego konstrukcja kompozytowa łącząca włókno szklane z wełną ze stali nierdzewnej lub inną ochronną warstwą wewnętrzną może zapewnić lepszą odporność na erozję wypełnienia.

BSTFLEX może opracować wydechowe wypełnienia z włókna szklanego na podstawie rysunków, wymiarów, docelowej masy wypełnienia lub oryginalnych próbek do zastosowań w tłumikach wydechowych do motocykli, samochodów, pojazdów powersport, wyścigowych oraz przemysłowych.

Poproś o wycenę wypełnienia z włókna szklanego do tłumika

Aby otrzymać dokładną rekomendację lub ofertę, wyślij do BSTFLEX:

• średnicę zewnętrzną rdzenia;

• średnicę wewnętrzną obudowy;

• długość wypełnienia;

• wymaganą masę lub gęstość wypełnienia;

• zastosowanie w układzie wydechowym;

• szacowaną temperaturę roboczą;

• rysunek lub próbkę;

• wielkość zamówienia.

BSTFLEX może wówczas zarekomendować luźne włókno szklane, matę, woreczek, rękaw lub połączoną konstrukcję wypełnienia tłumika odpowiednią dla danego projektu tłumika.
