Konstrukcja zazwyczaj łączy bazę z tkaniny z włókna szklanego z odblaskową zewnętrzną powierzchnią aluminiową. Warstwa włókna szklanego zapewnia elastyczność i wsparcie strukturalne, podczas gdy aluminiowana powierzchnia pomaga ograniczyć przenoszenie ciepła promieniowania w kierunku chronionego okablowania.
W zastosowaniach motoryzacyjnych wybór odpowiedniego rękawa wymaga czegoś więcej niż tylko wyboru klasy temperaturowej. Inżynierowie muszą również wziąć pod uwagę temperaturę źródła ciepła, prześwit, średnicę wiązki, rozmiar złącza, kolejność montażu, elastyczność rękawa, narażenie na ścieranie oraz wymaganą temperaturę chronionego zespołu przewodów.
BSTFLEX produkuje aluminiowane rękawy termoizolacyjne do samochodowych wiązek przewodów, kabli, węży i przewodów płynów w konstrukcjach standardowych i niestandardowych.

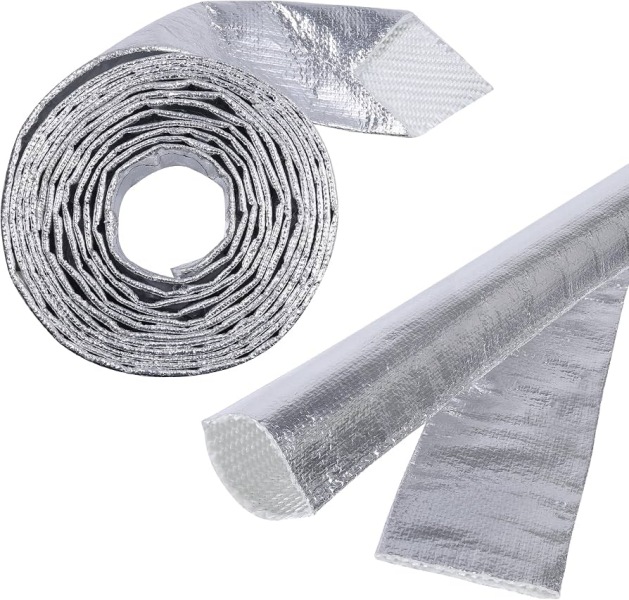

Aluminiowany rękaw z włókna szklanego to elastyczny rękaw ochrony termicznej wykonany przez połączenie tkaniny z włókna szklanego z zewnętrzną warstwą odblaskową na bazie aluminium.
Rękaw jest zaprojektowany głównie w celu zmniejszenia ekspozycji na ciepło spowodowane energią promieniowania. Gorący element układu wydechowego może przekazywać znaczne ilości ciepła do pobliskiego okablowania, nawet jeśli wiązka nie dotyka gorącej powierzchni. Odblaskowa powłoka zewnętrzna pomaga ograniczyć ilość energii promieniowania pochłanianej przez rękaw, podczas gdy warstwa włókna szklanego zapewnia dodatkową separację termiczną i wsparcie mechaniczne.
W zależności od wymaganej konstrukcji, powierzchnia odblaskowa może wykorzystywać:
Baza z włókna szklanego może być pleciona, tkana, szyta lub włączona do wielowarstwowego rękawa kompozytowego.
Włókno szklane jest powszechnie stosowane w samochodowej ochronie termicznej, ponieważ może zapewnić elastyczną strukturę tekstylną, tolerując jednocześnie temperatury, które uszkodziłyby wiele konwencjonalnych materiałów polimerowych.
W aluminiowanym rękawie warstwa włókna szklanego pełni kilka funkcji:
Konstrukcja z włókna szklanego nie powinna być oceniana oddzielnie od warstwy aluminium. Wydajność gotowego rękawa zależy od kompletnego systemu, w tym powierzchni odblaskowej, struktury włókna szklanego, metody klejenia lub łączenia, konstrukcji szwów oraz montażu.
Zewnętrzna powierzchnia aluminiowa jest stosowana, ponieważ czysta, odblaskowa powierzchnia metaliczna może zmniejszyć absorpcję ciepła promieniowania.
Jest to szczególnie przydatne, gdy wiązka przewodów znajduje się w pobliżu:
Ochrona przed ciepłem promieniowania różni się od izolacji przy bezpośrednim kontakcie. Jeśli rękaw jest dociśnięty do gorącego elementu wydechowego, ciepło przewodzone staje się ważniejsze. W takim przypadku sama powierzchnia odblaskowa może nie zapewniać wystarczającej ochrony.
Okablowanie samochodowe jest szczególnie wrażliwe na miejscowe narażenie termiczne, ponieważ wiązka zawiera wiele materiałów o różnych limitach temperatury.
Typowa wiązka może zawierać:
Maksymalna dopuszczalna temperatura całej wiązki może być zatem ograniczona przez jeden z tych komponentów, a nie przez sam przewodnik elektryczny.
aluminiowany rękaw na wiązkę przewodów jest stosowany w celu zmniejszenia obciążenia termicznego docierającego do tych materiałów, przy jednoczesnym zachowaniu elastyczności wiązki i możliwości jej prowadzenia zgodnie z wymaganiami pojazdu.
Aluminiowane rękawy z włókna szklanego mogą być stosowane w wielu miejscach zarządzania termicznego pojazdu.
Typowe zastosowania obejmują:
Ta sama technologia rękawów odblaskowych może być również stosowana wokół węży i przewodów płynów, gdzie głównym problemem termicznym jest ciepło promieniowania.

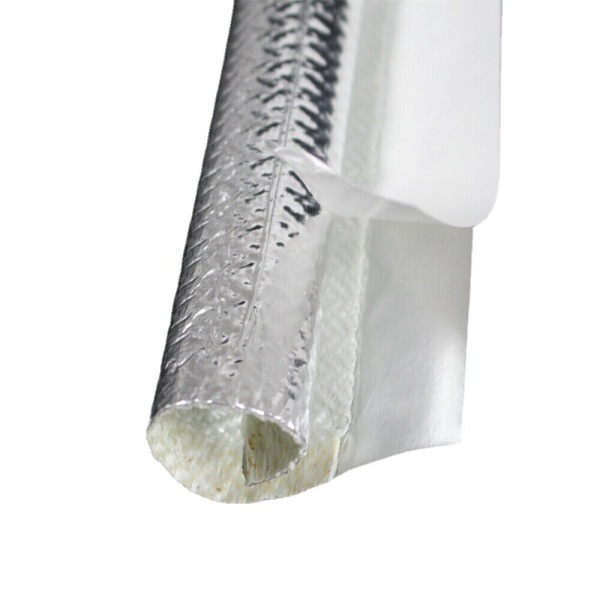

rękaw z folii aluminiowej i włókna szklanego zazwyczaj wykorzystuje podłoże z włókna szklanego połączone z odblaskową powierzchnią na bazie folii.
Taka konstrukcja zapewnia jasną, metaliczną powierzchnię zewnętrzną, zachowując jednocześnie elastyczność tekstylnego rękawa pod spodem.
Gotowy produkt może wykorzystywać:
Prawidłowa konstrukcja zależy od wymaganej średnicy, elastyczności, metody produkcji i środowiska końcowego użytkowania.
Nie każdy rękaw odblaskowy wykorzystuje dokładnie taką samą warstwę metaliczną.
Konstrukcja z folii aluminiowej wykorzystuje cienką folię metaliczną połączoną lub laminowaną z tkaniną nośną. Folia aluminiowana wykorzystuje odblaskową folię powlekaną aluminium jako część struktury zewnętrznej.
Porównując te konstrukcje, kupujący powinni wziąć pod uwagę:
Wybrany materiał powinien być dopasowany do rzeczywistego środowiska pracy, a nie wybierany wyłącznie na podstawie wyglądu powierzchni odblaskowej.
W nowoczesnych komorach silnika przestrzeń jest często ograniczona. Nieporęczna bariera termiczna może kolidować ze wspornikami, złączami, sąsiednimi przewodami lub ruchomymi elementami.
W takich zastosowaniach preferowany może być stosunkowo niskoprofilowy rękaw odblaskowy.
Niskoprofilowy rękaw może być szczególnie przydatny, gdy:
Jednak zmniejszenie grubości rękawa może również zmniejszyć zdolność izolacyjną. Dlatego projekt musi równoważyć przestrzeń montażową z wymaganą redukcją termiczną.
Różne metody produkcji mogą tworzyć różne profile rękawów.
Rękaw rurowy zapewnia pokrycie obwodowe bez otworu wzdłużnego. Zazwyczaj instaluje się go przed zamontowaniem dużych złączy.
Szyty rękaw może być wykonany z tkaniny aluminiowanej uformowanej w rurę. Takie podejście zapewnia elastyczność w zakresie średnicy, kombinacji warstw i niestandardowej geometrii.
Warstwa odblaskowa może być również nałożona wokół rurowej bazy z włókna szklanego. Może to zapewnić elastyczność i pozwolić na łączenie różnych materiałów odblaskowych z rękawem nośnym.

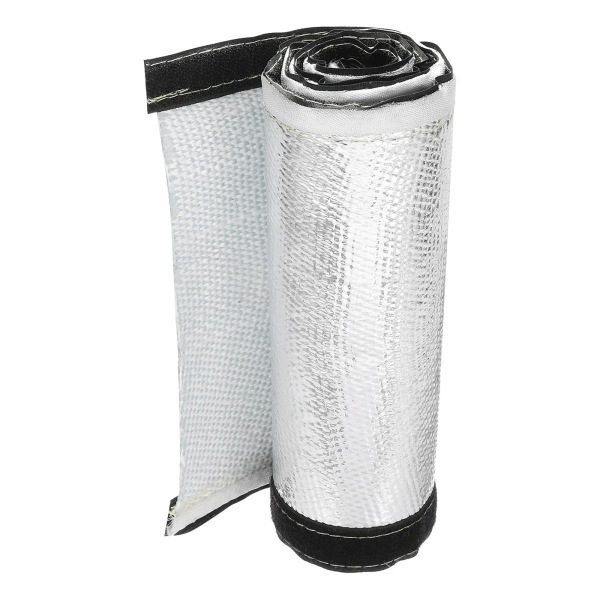

W przypadku gotowych wiązek przewodów rękaw może wykorzystywać zapięcia na rzepy, zatrzaski lub inną otwieraną strukturę, dzięki czemu wiązka nie musi przechodzić przez rękaw.
Szczegółowe porównanie znajduje się w Wsuwane a owijane rękawy chroniące przed ciepłem do samochodowych wiązek przewodów.
Średnica rękawa ma bezpośredni wpływ na instalację i końcowe dopasowanie.
Rękaw powinien być wystarczająco duży, aby zmieścić się na chronionej wiązce bez nadmiernego ściskania, ale nie tak przewymiarowany, aby przesuwał się z zamierzonego miejsca.
Przy wyborze średnicy należy podać:
W przypadku rękawa nasuwanego rozmiar złącza jest szczególnie ważny, ponieważ złącze może być znacznie większe niż wiązka przewodów.
Częstym problemem przy doborze rozmiaru jest sytuacja, w której wiązka przewodów ma stosunkowo małą średnicę, ale znacznie większe złącza.
Na przykład korpus wiązki może pasować do kompaktowego rękawa, ale złącze końcowe może być zbyt duże, aby przez niego przeszło.
Istnieje kilka możliwych rozwiązań:
Właściwe rozwiązanie zależy od kolejności montażu i wymaganego dopasowania końcowego.
Nie ma uniwersalnej wartości luzu, która miałaby zastosowanie do każdej kombinacji układu wydechowego i wiązki.
Wydajność termiczna zależy od:
Ogólnie rzecz biorąc, dostępną przestrzeń powietrzną między rękawem odblaskowym a gorącym elementem należy traktować jako część projektu termicznego.
Jeśli instalacja wymusza bezpośredni kontakt rękawa ze źródłem ciepła, może być konieczne zastosowanie dodatkowej izolacji termicznej lub innego układu osłon.
Źródło ciepła może pracować w temperaturze kilkuset stopni, podczas gdy chroniona wiązka przewodów musi pozostać poniżej znacznie niższej temperatury.
Dlatego specyfikacja powinna idealnie definiować oba parametry:
Różnica między tymi wartościami stanowi wyzwanie w zakresie zarządzania termicznego, któremu musi sprostać rękaw ochronny.
Sama klasyfikacja materiału rękawa nie określa wynikowej temperatury wiązki.
Wiązki samochodowe rzadko biegną w idealnie prostych liniach. Rękaw musi często podążać za zgięciami wokół elementów silnika, obudów skrzyni biegów i wsporników montażowych.
Podczas oceny elastyczności należy wziąć pod uwagę:
Rękaw powinien zapewniać odpowiednie pokrycie wokół zgięcia, nie odsłaniając dużych fragmentów znajdującego się pod spodem włókna szklanego lub wiązki.
Ochrona termiczna nie jest jedynym wymogiem w instalacjach samochodowych.
Wiązka i rękaw mogą ocierać się o:
Powtarzający się ruch może uszkodzić słabo wykończone krawędzie tkaniny lub warstwy odblaskowe.
W przypadku zastosowań z ruchem mechanicznym nabywcy powinni ocenić:
Rękawy na wiązki przewodów instalowane wokół silników i skrzyń biegów mogą mieć kontakt z olejem, wodą, płynem chłodzącym, rozbryzgami drogowymi lub innymi płynami samochodowymi.
Przydatność gotowego rękawa zależy nie tylko od włókna szklanego i aluminium, ale także od:
W przypadku projektów OEM wymagana odporność na płyny powinna być zawarta w specyfikacji, zamiast zakładać, że każdy aluminiowany rękaw ma taką samą odporność.
Okablowanie skrzyni biegów jest szczególnie odpowiednim zastosowaniem dla odblaskowych rękawów z włókna szklanego, ponieważ wiązka może być poprowadzona w pobliżu rur wydechowych lub innych miejscowych źródeł ciepła.
Oprócz parametrów termicznych rękaw wiązki skrzyni biegów może wymagać:
Aby uzyskać bardziej szczegółowe wytyczne projektowe, zobacz Rękaw ochronny termiczny wiązki przewodów transmisyjnych: projekt i wymagania termiczne.
Kable czujników mogą być szczególnie trudne do zabezpieczenia, ponieważ okablowanie często musi docierać do komponentów zainstalowanych bezpośrednio w układzie wydechowym lub w jego pobliżu.
Typowe przykłady obejmują:
Aluminiowany rękaw z włókna szklanego może chronić sekcję kabla, zapewniając jednocześnie wystarczającą elastyczność do poprowadzenia go wokół złącza i punktu montażowego.
W przypadku tych zespołów wymiary złącza i długość chronionego kabla powinny zostać uwzględnione w zapytaniu ofertowym (RFQ).
Prawidłowe dopasowanie z reguły nie jest ani zbyt ciasne, ani zbyt luźne.
Zbyt ciasny rękaw może:
Zbyt luźny rękaw może:
W produkcji OEM średnica rękawa i tolerancja powinny być dopasowane do rzeczywistego zakresu wymiarowego wiązki.
Długość cięcia jest szczególnie ważna, gdy rękaw chroni tylko określoną część wiązki przewodów.
Jeśli rękaw jest za krótki, część sekcji narażonej na ciepło może pozostać nieosłonięta. Jeśli jest za długi, może nachodzić na złącza, zaciski lub inne elementy montażowe.
Rysunki produkcyjne powinny określać:
Cięte rękawy na bazie włókna szklanego mogą wymagać obróbki końców w zależności od konstrukcji i procesu montażu.
Możliwe metody wykończenia obejmują:
Właściwa metoda zależy od struktury rękawa, wymaganej elastyczności i środowiska produkcyjnego.
Te dwie konstrukcje rozwiązują różne problemy termiczne.
Rękaw z włókna szklanego glinowanego jest szczególnie przydatny tam, gdzie ważne jest odbijanie ciepła promieniowania.
Rękaw z włókna szklanego powlekanego silikonem jest zazwyczaj wybierany tam, gdzie tkanina wymaga powłoki elastomerowej, a zastosowanie kładzie nacisk na odporność środowiskową, bezpośrednią ekspozycję lub inny zestaw wymagań mechanicznych.
Wybór powinien zatem opierać się na rzeczywistym mechanizmie przenoszenia ciepła i środowisku pracy, zamiast traktować te dwa materiały jako zamienne.
Włókno krzemionkowe jest stosowane, gdy wymagana jest baza tekstylna o wyższej temperaturze.
Rękaw z włókna szklanego glinowanego może być bardziej odpowiedni do wielu motoryzacyjnych zastosowań związanych z ciepłem promieniowania, gdzie priorytetem jest elastyczność, niski profil i ochrona odblaskowa.
Konstrukcję krzemionkową można rozważyć, gdy środowisko termiczne przekracza praktyczny zakres konwencjonalnych konstrukcji na bazie włókna szklanego.
Kompletna struktura rękawa i wymagane warunki testowe powinny determinować ostateczny wybór.
Konwencjonalny rękaw rurowy sprawdza się najlepiej wokół stosunkowo spójnej wiązki przewodów lub kabli.
Jeśli zespół zawiera:
kształtowa osłona tekstylna może zapewnić lepsze dopasowanie.
BSTFLEX produkuje również Niestandardowe kształtowe osłony termiczne z glinowanego włókna szklanego dla motoryzacji do geometrii komponentów, których nie można skutecznie pokryć konwencjonalnym prostym rękawem.
Ochrona wiązek przewodów samochodowych często wymaga wymiarów i szczegółów produkcyjnych specyficznych dla klienta.
BSTFLEX może opracować rękawy na podstawie:
Opcje niestandardowe mogą obejmować:
| Informacje o zapytaniu ofertowymormacje | Dlaczego to ma znaczenie |
|---|---|
| Średnica zewnętrzna wiązki | Określa rozmiar rękawa |
| Długość chroniona | Określa długość gotowego elementu |
| Wymiary złącza | Określa, czy możliwy jest montaż wsuwany |
| Typ źródła ciepła | Identyfikuje środowisko termiczne |
| Temperatura źródła ciepła | Określa stopień zagrożenia termicznego |
| Minimalny prześwit | Ważne dla wydajności przy promieniowaniu cieplnym |
| Maksymalna temperatura wiązki | Określa wymaganą redukcję temperatury |
| Metoda montażu | Określa konstrukcję rurową lub demontowalną |
| Wymagania mechaniczne | Określa potrzeby w zakresie odporności na ścieranie, elastyczności i retencji |
| Narażenie na płyny | Pomaga w doborze kompletnego systemu materiałowego |
| Roczna ilość | Wpływa na metodę produkcji i oprzyrządowanie |
| Wymagane testy | Określa wymagania dotyczące walidacji |
Praktyczny proces wyboru rozpoczyna się od pięciu pytań:
Gdy te warunki są znane, można dokładniej dobrać materiał oplotu, średnicę, konstrukcję ścianki, metodę zamykania oraz długość.
BSTFLEX produkuje odblaskowe produkty ochrony termicznej dla motoryzacyjnych wiązek przewodów, kabli, węży i przewodów płynów. Dostępne konstrukcje obejmują rurowe aluminiowane oploty z włókna szklanego, szyte oploty odblaskowe, oploty owijane, wersje na rzepy, oploty z zatrzaskami, oploty samozamykające się oraz osłony termiczne o niestandardowych kształtach.
Aby zapoznać się z pełną ofertą oplotów odblaskowych, odwiedź kategorię Aluminiowany oplot ochronny termiczny.
Aby uzyskać szerszy wybór materiałów i konstrukcji, zobacz Oploty termoochronne do motoryzacyjnych wiązek przewodów: materiały, konstrukcje i zastosowania.
W przypadku projektu niestandardowego prześlij średnicę wiązki, długość chronioną, wymiary złączy, temperaturę źródła ciepła, prześwit, wymaganą temperaturę wiązki, roczny wolumen oraz obowiązujące specyfikacje klienta. BSTFLEX może ocenić zastosowanie i zalecić odpowiednią konstrukcję oplotu do dostaw prototypowych i produkcyjnych.
Aluminiowany oplot z włókna szklanego to elastyczny oplot ochrony termicznej, który łączy bazę z tkaniny z włókna szklanego z odblaskową zewnętrzną powierzchnią aluminiową. Jest powszechnie stosowany w celu zmniejszenia ekspozycji na ciepło promieniowania wokół motoryzacyjnych wiązek przewodów, kabli i węży.
Tak. Jest powszechnie stosowane tam, gdzie wiązki przewodów są prowadzone w pobliżu kolektorów wydechowych, turbosprężarek, katalizatorów, skrzyń biegów lub innych źródeł ciepła promieniowania.
Oba terminy mogą opisywać odblaskową ochronę termiczną na bazie włókna szklanego, ale zewnętrzna warstwa odblaskowa może wykorzystywać różne konstrukcje, takie jak folia aluminiowa, folia aluminiowana lub tkanina aluminiowana. Należy sprawdzić pełną specyfikację materiałową, zamiast polegać tylko na nazwie produktu.
Odblaskowy oplot aluminiowany jest przydatny głównie do ochrony przed ciepłem promieniowania. Jeśli oplot bezpośrednio styka się z bardzo gorącą powierzchnią, ciepło przewodzone staje się ważniejsze i może być wymagana dodatkowa izolacja lub inne rozwiązanie ochronne.
Zmierz normalną i maksymalną średnicę zewnętrzną wiązki przewodów oraz weź pod uwagę rozmiar złączy, punkty rozgałęzienia i metodę instalacji. Oplot powinien pasować bez nadmiernego ściskania, pozostając jednocześnie dopasowanym wokół chronionej sekcji.
Tak, jeśli zastosowana zostanie konstrukcja owijana, na rzepy, z zatrzaskami lub samozamykająca się. Konwencjonalny oplot rurowy zazwyczaj musi zostać zainstalowany przed zamontowaniem dużych złączy.
Tak. BSTFLEX może produkować oploty przycięte na wymiar oraz komponenty niestandardowe zgodnie z rysunkami, wymiarami lub próbkami.
Tak. Konstrukcje wielowarstwowe mogą łączyć odblaskową powierzchnię zewnętrzną z dodatkowymi warstwami tekstylnymi lub izolacyjnymi tam, gdzie wymagana jest większa separacja termiczna.
Prześlij średnicę wiązki, długość chronioną, wymiary złączy, temperaturę źródła ciepła, minimalny prześwit, maksymalną dopuszczalną temperaturę wiązki, metodę instalacji, wymagane specyfikacje testowe oraz szacowaną roczną ilość.
