Wąż wydechowy nagrzewnicy Diesel: 24 mm vs 25 mm, długość, opaski zaciskowe i wymagania instalacyjne

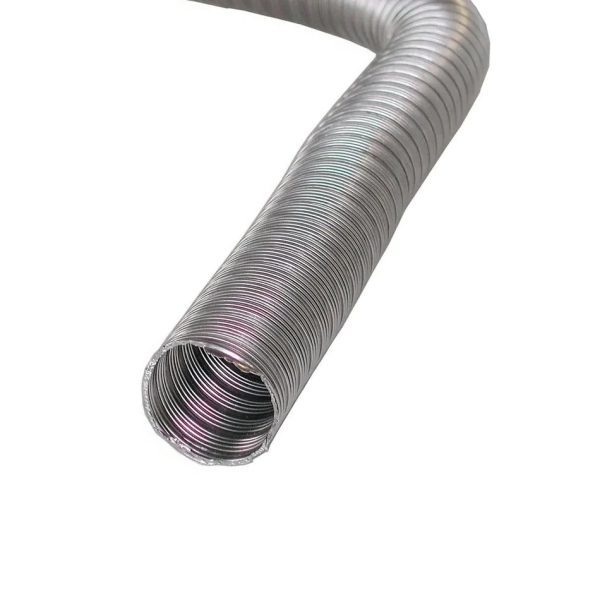

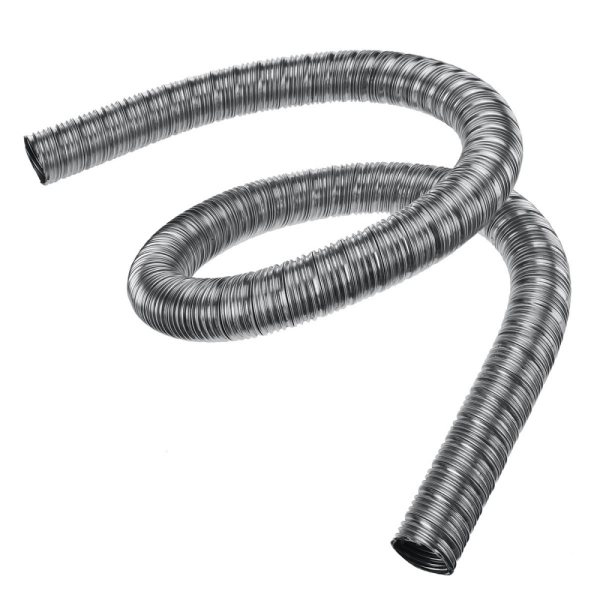

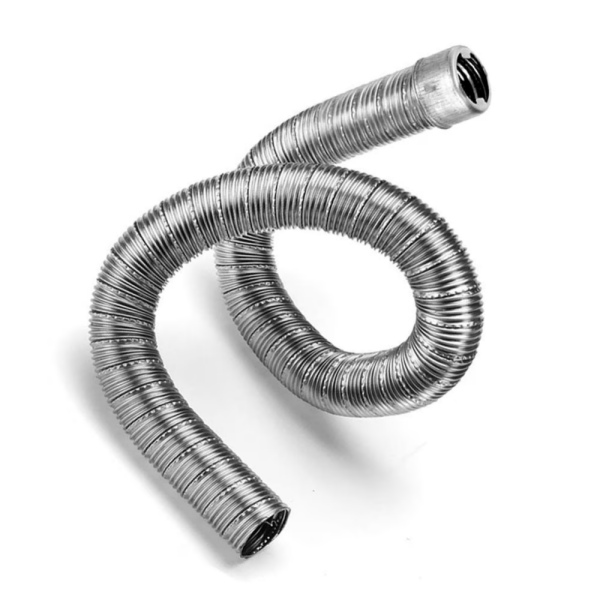

A wąż wydechowy nagrzewnicy Diesel to elastyczna metalowa rura stosowana po stronie gazów spalinowych w systemie nagrzewnicy powietrza na olej opałowy lub ogrzewania postojowego. Odprowadza ona gorące gazy spalinowe z wylotu nagrzewnicy w kierunku tłumika, punktu wylotowego lub morskiego wylotu spalin. W celu zapewnienia bezpiecznej i niezawodnej instalacji kupujący muszą przed złożeniem zamówienia potwierdzić prawidłową średnicę, długość, typ opaski zaciskowej, styl złącza oraz wymóg ochrony przed wysoką temperaturą.
Dwa najpopularniejsze rozmiary wyszukiwania to rura wydechowa nagrzewnicy Diesel 24 mm oraz wąż wydechowy nagrzewnicy Diesel 25 mm. Rozmiary te są zbliżone, ale nie należy traktować ich jako zamiennych bez sprawdzenia wylotu nagrzewnicy, złącza i dopasowania opaski zaciskowej. Niewielka niedopasowanie średnicy może spowodować nieszczelność, trudną instalację, luźne połączenia lub słabe połączenie z tłumikiem wydechu.
BSTFLEX dostarcza Elastyczny wąż wydechowy nagrzewnicy Diesel ze stali nierdzewnej do systemów ogrzewania postojowego, systemów ogrzewania kamperów, instalacji ogrzewania morskiego, nagrzewnic kabin ciężarówek, prowadzenia wydechu generatorów i zestawów nagrzewnic OEM. Produkt ten jest częścią kategorii Aluminizowana rura chroniąca przed ciepłem i kanały gorącego powietrza.
Dlaczego wąż wydechowy 24 mm i 25 mm musi być dokładnie sprawdzony
Różnica między 24 mm a 25 mm wydaje się niewielka, ale ma znaczenie przy połączeniu wydechowym. Rura wydechowa nagrzewnicy diesel musi ściśle pasować do wylotu nagrzewnicy, złączki, obejmy i wylotu tłumika. Jeśli rura jest za mała, może nie osadzić się prawidłowo na złączce. Jeśli jest za duża, obejma może nie uszczelnić połączenia właściwie.
W zakupach B2B kupujący nie powinien wpisywać w zapytaniu ofertowym wyłącznie „24 mm” lub „25 mm”. Najbezpieczniejsza specyfikacja obejmuje średnicę wewnętrzną, średnicę zewnętrzną w razie potrzeby, długość węża, strukturę ścianki, typ złączki, wymagania dotyczące obejmy oraz informację, czy rura wydechowa łączy się z tłumikiem lub wylotem burtowym.
Przed wybraniem węża wydechowego 24 mm lub 25 mm potwierdź:
- Średnicę zewnętrzną wylotu wydechu nagrzewnicy lub rozmiar złączki.
- Średnicę wewnętrzną oryginalnego węża wydechowego w przypadku wymiany starego węża.
- Typ obejmy i zakres regulacji.
- Średnicę wylotu i wlotu tłumika wydechu.
- Wymaganą długość węża i kierunek prowadzenia.
- Czy w pobliżu wrażliwych części potrzebna jest tuleja izolacyjna lub ochrona przed ciepłem.
Wąż wydechowy do nagrzewnicy diesel 24 mm kontra 25 mm
Zarówno węże wydechowe 24 mm, jak i 25 mm są używane w układach wydechowych nagrzewnic. Właściwy wybór zależy od rzeczywistego wylotu nagrzewnicy i elementów układu wydechowego, a nie tylko od znamionowej mocy nagrzewnicy lub nazwy produktu.
| Pozycja | Rura wydechowa do nagrzewnicy diesel 24 mm | Wąż wydechowy do nagrzewnicy diesel 25 mm |
|---|---|---|
| Typowe wyszukiwanie kupującego | rura wydechowa do nagrzewnicy diesel 24 mm, wąż wydechowy ze stali nierdzewnej 24 mm | wąż wydechowy do nagrzewnicy diesel 25 mm, rura wydechowa do nagrzewnicy postojowej 25 mm |
| Główne zastosowanie | Prowadzenie spalin z kompaktowych nagrzewnic oraz zasilanie zestawu nagrzewnicy | Układy wydechowe nagrzewnic pojazdowych, kamperów, morskich i pomocniczych |
| Kluczowe ryzyko | Może być zbyt ciasny, jeśli wylot lub złącze wymaga większego dopasowania | Może być zbyt luźny, jeśli oryginalny układ jest zaprojektowany pod mniejszą rurę |
| Co należy zmierzyć | Wylot nagrzewnicy, średnica zewnętrzna złącza, wlot tłumika i średnica wewnętrzna starego węża | Wylot nagrzewnicy, średnica zewnętrzna złącza, wlot tłumika i średnica wewnętrzna starego węża |
| Zalecana metoda zakupu | Określ dokładną średnicę wewnętrzną i długość oraz wymagania dotyczące zacisków i złączy | Określ dokładną średnicę wewnętrzną i długość oraz wymagania dotyczące zacisków i złączy |
Jak zmierzyć średnicę węża wydechowego nagrzewnicy diesel
Dobór rozmiaru węża wydechowego należy rozpocząć od punktu połączenia. Wylot nagrzewnicy, złącze i tłumik muszą zostać zmierzone przed rozpoczęciem masowej produkcji. Jeśli kupujący posiada oryginalny wąż, należy zmierzyć zarówno średnicę wewnętrzną, jak i zewnętrzną, a następnie dostarczyć zdjęcia pokazujące, w jaki sposób wąż łączy się z układem nagrzewnicy.
| Punkt pomiarowy | Co należy zmierzyć | Dlaczego to ma znaczenie |
|---|---|---|
| Wylot spalin nagrzewnicy | Średnica zewnętrzna wylotu lub średnica złącza | Określa, czy wąż wydechowy może nasunąć się na wylot lub połączyć się z nim. |
| Oryginalny wąż wydechowy | Średnica wewnętrzna i zewnętrzna węża | Przydatne przy zamówieniach wymiany i produkcji opartej na próbkach. |
| Tłumik wydechu | Średnica wlotu i wylotu | Zapewnia możliwość prawidłowego zaciśnięcia połączenia węża i tłumika. |
| Złącze lub adapter | Obie strony złącza | Zapobiega niedopasowaniu, gdy system używa rur o różnych rozmiarach. |
| Zakres obejmy | Rozmiar obejmy i zakres zaciskania | Potwierdza, czy obejma może uszczelnić połączenie węża i złącza. |
Wybór odpowiedniej długości węża wydechowego
Długość węża wydechowego wpływa na układ instalacji, przestrzeń prowadzenia i opakowanie. Wąż, który jest zbyt krótki, może ciągnąć za złącze lub tłumik. Wąż, który jest zbyt długi, może wymagać niepotrzebnych gięć i utrudniać prowadzenie.
W przypadku zestawów nagrzewnic OEM stałe długości powinny być zdefiniowane przed rozpoczęciem produkcji. Dla dystrybutorów bardziej praktyczne mogą okazać się dostawy hurtowe lub wąż wydechowy przycinany na wymiar. W przypadku morskich układów nagrzewnic trasę należy potwierdzić od wylotu nagrzewnicy do ostatecznego punktu wylotu spalin przed złożeniem zamówienia.
| Format dostawy | Najlepsze dla | Uwaga dla kupującego |
|---|---|---|
| Stała długość zestawu | Zestawy nagrzewnic OEM, pakiety wymienne i akcesoria marek własnych | Tolerancję długości i sposób pakowania należy ustalić przed rozpoczęciem produkcji. |
| Niestandardowa długość cięcia | Instalacje specjalne, systemy morskie i projekty urządzeń | Dostarcz zdjęcia trasy, pozycję punktu wyjściowego oraz lokalizację tłumika. |
| Dostawa luzem | Dystrybutorzy, warsztaty i firmy instalacyjne | Umożliwia cięcie na miejscu, ale wymaga odpowiednich narzędzi i obsługi. |
Wymagania dotyczące zacisków i złączy
Zaciski i łączniki nie są detalami drugorzędnymi. Decydują one o tym, czy wąż wydechowy może być zamocowany bezpiecznie i odpowiednio uszczelniony. Zamawiając wąż wydechowy do nagrzewnicy diesla, kupujący powinni upewnić się, czy potrzebują samego węża, węża z zaciskami, węża z łącznikami czy kompletnego zestawu akcesoriów wydechowych.
| Akcesorium | Główna funkcja | Co należy sprawdzić |
|---|---|---|
| Obejma wydechowa | Mocuje wąż wydechowy do wylotu nagrzewnicy, złącza lub tłumika | Rozmiar obejmy, zakres zaciskania i ilość na wąż |
| Złącze wydechowe | Łączy odcinki węża lub dopasowuje wąż do innego komponentu | Średnica zewnętrzna złącza, średnica wewnętrzna węża i układ połączenia |
| Tłumik wydechu | Zmniejsza hałas wylotu spalin w układzie nagrzewnicy | Średnica wlotu i wylotu tłumika |
| Rękaw izolacyjny | Chroni otaczające elementy przed ciepłem promieniowania w pobliżu węża wydechowego | Średnica wewnętrzna rękawa, długość, narażenie na temperaturę i pozycja trasy |
| Złączka wylotowa | Wspiera ostateczny wyrzut spalin w instalacjach pojazdowych lub morskich | Średnica połączenia, materiał i pozycja montażowa |
Wymagania instalacyjne dla systemów ogrzewania kamperów, jednostek pływających i postojowych
Trasę rury wydechowej należy zaplanować przed przycięciem węża. Trasa musi zapewniać pewny montaż, prawidłowe połączenie z akcesoriami oraz odpowiednią odległość od materiałów wrażliwych na ciepło. W przypadku zamkniętych systemów może być wymagana ochrona przed ciepłem wokół pobliskich kabli, węży, paneli lub materiałów izolacyjnych.
Przed wybraniem długości węża potwierdź lokalizację wylotu, prowadzenie od spodu, prześwit ramy i pobliskie panele.
Potwierdź średnicę węża, złączkę wylotową, punkt odprowadzania oraz czy w pobliżu konstrukcji kabiny potrzebna jest osłona ochronna.
Używaj stałych długości węży, pasujących zacisków i spójnego opakowania akcesoriów, aby zapewnić powtarzalny montaż zestawu.
Sprawdź wibracje, wsporniki montażowe i dostęp serwisowy podczas projektowania długości rury wydechowej zamiennej.
Potwierdź średnicę wylotu spalin, temperaturę trasy oraz czy wymagana jest dodaticzna izolacja lub osłona.
Określ rozmiar węża, długość, zestaw zacisków, opakowanie i zestaw akcesoriów przed rozpoczęciem produkcji seryjnej.
Kiedy stosować izolację wydechu lub ochronę przed ciepłem
Wąż wydechowy ze stali nierdzewnej odprowadza gorące spalin. Jeśli przebiega w pobliżu części plastikowych, okablowania, przewodów paliwowych, węży gumowych, paneli, materiałów izolacyjnych lub zamkniętych konstrukcji kabiny, może być wymagana dodatkowa ochrona przed ciepłem. Może to obejmować rękaw izolacyjny wydechu, rękaw refleksyjny ciepła, lokalną taśmę refleksyjną lub materiał osłony termicznej wydechu.
Właściwa metoda ochrony przed ciepłem zależy od narażenia na temperaturę, prześwitu, przestrzeni serwisowej i otaczających materiałów. W przypadku zastosowań po stronie wydechowej nie należy używać izolacji przewodów ciepłego powietrza jako zamiennika ochrony przed ciepłem wydechu, chyba że materiał jest przeznaczony do takich warunków.
- Stosuj ochronę przed ciepłem wydechu, gdy rura znajduje się blisko wrażliwych komponentów.
- Potwierdź średnicę wewnętrzną rękawa przed osłonięciem karbowanego węża wydechowego.
- Sprawdź prześwit trasy przed dodaniem izolacji, ponieważ ostateczna średnica zewnętrzna ulega zwiększeniu.
- W przypadku zestawów OEM określ, czy izolacja jest dostarczana luzem, czy wstępnie zamontowana.
- Oddziel ochronę strony wydechowej od izolacji przewodów ciepłego powietrza w opisach produktów.
Częste błędy przy zamówieniach
Wąż wydechowy nagrzewnicy diesla jest funkcjonalnym elementem wydechowym. Błędy w pozyskiwaniu zazwyczaj występują, gdy kupujący używa tylko ogólnej nazwy bez potwierdzenia rzeczywistych wymiarów systemu.
- Mieszanie 24mm i 25mm bez pomiaru: zawsze potwierdzaj średnicę wylotu nagrzewnicy, złącza i tłumika.
- Zamawianie węża bez zacisków: wąż może dotrzeć prawidłowy, ale montażu nie można ukończyć w czysty sposób bez pasujących zacisków.
- Ignorowanie połączenia tłumika: rozmiar wlotu i wylotu tłumika musi pasować do węża lub złącza.
- Używanie terminologii przewodów ciepłego powietrza do części wydechowych: wąż wydechowy przenosi spalin ze spalania; przewód ciepłego powietrza przesyła powietrze w kabinie.
- Wybór węża, który jest zbyt długi: niepotrzebne zagięcia mogą skomplikować prowadzenie i pakowanie.
- Zapominanie o ochronie przed ciepłem: pobliskie przewody, węże i panele mogą wymagać rękawa lub osłony.
Powiązane produkty BSTFLEX
Wąż wydechowy nagrzewnicy diesla należy do części wydechowej systemu nagrzewnicy. Może być promowany razem z produktami ochrony przed ciepłem, izolacji wydechu i przewodów ciepłego powietrza, ale każdy produkt powinien być wyraźnie oddzielony według pozycji w systemie.
- Elastyczny wąż wydechowy ze stali nierdzewnej do nagrzewnicy diesla do dostawy rur wydechowych nagrzewnic 22mm, 24mm, 25mm, 30mm oraz niestandardowych.
- Aluminizowana rura chroniąca przed ciepłem i przewód ciepłego powietrza do przewodów nagrzewnic, rur chroniących przed ciepłem, kanałów powiązanych z wydechem i produktów zarządzania termicznego.
- Izolacja osłony termicznej wydechu do zastosowań rur wydechowych, wydechów nagrzewnic i ochrony termicznej silnika.
- Aluminiowany rękaw odbijający ciepło z włókna szklanego do ochrony przed ciepłem promieniowania wokół węży, przewodów i rur.
- Aluminiowa taśma odblaskowa z podłożem samoprzylepnym do lokalnego owijania, uszczelniania i ochrony refleksyjnej.
Zamów wąż wydechowy nagrzewnicy diesla według średnicy, długości i zestawu akcesoriów
BSTFLEX dostarcza węże wydechowe ze stali nierdzewnej do nagrzewnic diesla, rury wydechowe nagrzewnic diesla 24mm, rury wydechowe ogrzewania postojowego 25mm, morskie węże wydechowe nagrzewnic diesla oraz niestandardowe elastyczne węże wydechowe do zestawów nagrzewnic, samochodów kempingowych, łodzi, ciężarówek i projektów prowadzenia wydechów OEM.
- Rozmiary węży wydechowych 22mm, 24mm, 25mm, 30mm oraz niestandardowe
- Niestandardowa długość cięcia, stała długość zestawu lub dostawa luzem
- Konstrukcja elastycznej karbowanej rury wydechowej ze stali nierdzewnej
- Opcje obejmujące obejmy, łączniki, tłumiki i tuleje izolacyjne
- Dostępne marki własne, torby na akcesoria oraz opakowania kartonowe OEM
- Produkcja seryjna dla producentów i dystrybutorów zestawów grzewczych
Podsumowanie
Wybór węża wydechowego do nagrzewnicy diesel to nie tylko kwestia 24 mm lub 25 mm. Kupujący powinni przed złożeniem zamówienia potwierdzić średnicę wylotu nagrzewnicy, średnicę wewnętrzną węża wydechowego, połączenie tłumika, zakres obejm, wymaganą długość, trasę prowadzenia oraz wymagania dotyczące ochrony przed ciepłem.
BSTFLEX może dostarczyć elastyczne węże wydechowe ze stali nierdzewnej do nagrzewnic diesel w rozmiarach standardowych i niestandardowych, z obejmami, łącznikami, tulejami izolacyjnymi i opakowaniami OEM zgodnie z wymaganiami projektu. Aby uzyskać dokładną wycenę, prześlij wymaganą średnicę, długość, szczegóły połączenia, zdjęcia zastosowania oraz listę akcesoriów.
Zobacz produkt tutaj: BSTFLEX Flexible Stainless Steel Diesel Heater Exhaust Hose.
FAQ: Wybór węża wydechowego nagrzewnicy diesel
Czy rura wydechowa nagrzewnicy diesla 24 mm to to samo co wąż wydechowy nagrzewnicy diesla 25 mm?
Nie. Rozmiary są zbliżone, ale nie należy traktować ich jako identycznych bez sprawdzenia wylotu nagrzewnicy, złącza, opaski zaciskowej i wlotu tłumika. Zawsze potwierdzaj rzeczywistą średnicę wewnętrzną i rozmiar połączenia przed złożeniem zamówienia.
Jak dobrać odpowiednią długość węża wydechowego do nagrzewnicy diesla?
Zmierz drogę od wylotu spalin nagrzewnicy do tłumika, punktu wyrzutu lub końcowej złączki wylotowej. Unikaj niepotrzebnie długich tras i sprawdź, czy wąż jest dostarczany jako o stałej długości, przycinany na wymiar czy w zwojach.
Czy do węża wydechowego nagrzewnicy diesla potrzebne są opaski zaciskowe?
W większości instalacji opaski zaciskowe są wymagane do zamocowania węża na wylocie nagrzewnicy, złączu lub tłumiku. Rozmiar opaski i zakres dokręcania powinny odpowiadać wężowi i złączce.
Czy wąż wydechowy nagrzewnicy diesla to to samo co przewód ciepłego powietrza?
Nie. Wąż wydechowy nagrzewnicy diesla odprowadza spalinowe gazy wylotowe. Przewód ciepłego powietrza przesyła ogrzane powietrze z wylotu nagrzewnicy do kabiny lub przedziału.
Czy wąż wydechowy może być dostarczony z osłoną izolacyjną?
Tak. BSTFLEX może dostarczyć wąż wydechowy z kompatybilną osłoną izolacyjną lub produktami chroniącymi przed ciepłem, gdy trasa wydechowa znajduje się blisko wrażliwych na temperaturę komponentów.
Jakie informacje są potrzebne do wyceny?
Podaj wewnętrzną średnicę węża wydechowego, wymaganą długość, wymagania dotyczące materiału, zapotrzebowanie na opaski lub złącza, rozmiar połączenia tłumika, zastosowanie, sposób pakowania oraz wielkość zamówienia.
