Średnica wewnętrzna (ID) a zewnętrzna (OD) przewodów grzewczych: Jak mierzyć przewody o średnicy 60 mm, 65 mm, 75 mm i 90 mm
Błędy w doborze rozmiaru przewodów grzewczych są powszechne w systemach ogrzewania postojowego, ogrzewania diesla, ogrzewania w kamperach oraz na łodziach. Jeden kupujący może zapytać o przewód grzewczy 60 mm, podczas gdy inny może opisać ten sam wąż jako przewód grzewczy 65 mm ponieważ jeden pomiar odnosi się do średnicy wewnętrznej, a drugi do średnicy zewnętrznej. Ta różnica może prowadzić do wyboru niewłaściwego węża, luźnych połączeń, trudnego montażu oraz niedopasowanych redukcji lub kratek wylotowych.
Najważniejsza zasada jest prosta: przewody ciepłego powietrza dobiera się zazwyczaj według ID, czyli średnicy wewnętrznej, ponieważ ID kontroluje przepływ powietrza i musi pasować do wylotu nagrzewnicy, adaptera, nawiewu lub redukcji. OD, czyli średnica zewnętrzna, obejmuje ściankę przewodu i może się zmieniać w zależności od struktury materiału, warstwy izolacyjnej, zewnętrznej powłoki lub wzmocnienia.
BSTFLEX dostarcza przewody grzewcze, przewody ciepłego powietrza APK, przewody gorącego powietrza PAP, izolowane przewody do ogrzewania diesla oraz produkty w postaci osłon termicznych do vanów, kamperów, łodzi, ciężarówek, zestawów grzewczych oraz systemów ciepłego powietrza OEM.

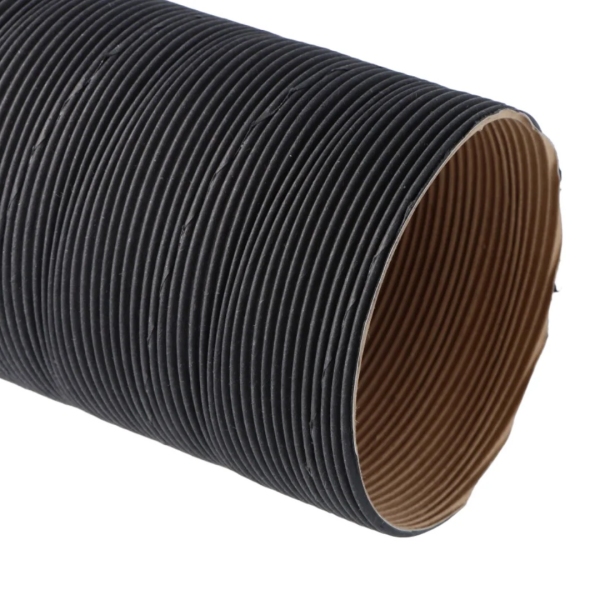

Co oznaczają ID i OD w przewodach grzewczych?
ID oznacza średnicę wewnętrzną. Jest to wewnętrzny kanał przepływu powietrza w wężu. W systemach grzewczych ID jest zazwyczaj najważniejszym wymiarem, ponieważ decyduje o tym, czy przewód pasuje do wylotu nagrzewnicy, nawiewu, redukcji, trójnika typu Y lub adaptera.
OD oznacza średnicę zewnętrzną. Jest to zewnętrzna średnica kompletnego węża. OD obejmuje ściankę przewodu oraz wszelkie warstwy zewnętrzne. W przypadku izolowanych przewodów grzewczych OD obejmuje również warstwę izolacji, więc średnica zewnętrzna może być znacznie większa niż rozmiar kanału powietrznego.
| Pomiar | Znaczenie | Dlaczego to ważne | Częsty błąd kupującego |
|---|---|---|---|
| ID | Średnica wewnętrzna kanału powietrznego przewodu | Musi pasować do wylotu nagrzewnicy, redukcji, adaptera lub połączenia nawiewu | Kupujący mierzy średnicę zewnętrzną i zamawia niewłaściwy nominalny rozmiar przewodu |
| OD | Średnica zewnętrzna obejmująca ściankę, warstwę zewnętrzną lub izolację | Określa, czy wąż zmieści się w panelach, otworach, szafkach lub uchwytach | Kupujący zakłada, że OD odpowiada rozmiarowi przewodu i ignoruje wewnętrzny kanał powietrzny |
Dlaczego przewody grzewcze 60 mm i 65 mm są często mylone
Zamieszanie dotyczące rozmiarów 60 mm i 65 mm wynika zazwyczaj z tego, że kupujący mierzą różne części przewodu. Wąż może mieć wewnętrzny kanał powietrzny bliski 60 mm, podczas gdy korpus zewnętrzny jest większy ze względu na grubość ścianki, spiralny kształt, warstwę zewnętrzną lub powierzchnię ochronną. Jeśli kupujący zmierzy średnicę zewnętrzną i nazwie ją 65 mm, a dostawca poda cenę dla średnicy wewnętrznej 65 mm, produkt końcowy może okazać się zbyt duży dla oryginalnego wylotu nagrzewnicy.
Z tego powodu wszystkie zamówienia B2B powinny określać, czy rozmiar dotyczy ID czy OD. Gdy przewód łączy się z wylotem nagrzewnicy, redukcją, adapterem lub kratką wylotową, w pierwszej kolejności należy potwierdzić ID. Gdy przewód przechodzi przez otwór, panel, uchwyt lub wąską przestrzeń szafki, należy również sprawdzić OD.
Użyj średnicy wewnętrznej (ID), gdy potwierdzasz:
- Rozmiar przyłącza wylotu nagrzewnicy
- Rozmiar otworu wentylacyjnego lub kratki wylotowej
- Kompatybilność redukcji lub adaptera
- Rozmiar trójnika (Y)
- Wymienny przewód powietrzny do istniejącego systemu ogrzewania
- Ścieżka przepływu powietrza w przewodzie ciepłego powietrza
Użyj średnicy zewnętrznej (OD), gdy potwierdzasz:
- Czy przewód zmieści się w otworze w podłodze lub ścianie
- Dostępna przestrzeń za panelami, siedzeniami lub szafkami
- Ostateczny rozmiar po dodaniu izolacji
- Prześwit dla zacisku, wspornika lub mocowania
- Miejsce na pakowanie dla zestawów grzewczych o stałej długości
- Prześwit powierzchni zewnętrznej w pobliżu innych komponentów
Jak prawidłowo mierzyć przewody nagrzewnicy
Prawidłowy pomiar powinien zaczynać się od punktu połączenia, a nie od nazwy produktu. Jeśli to możliwe, użyj suwmiarki lub dokładnej linijki. Jeśli masz tylko stary przewód, zmierz zarówno średnicę wewnętrzną, jak i zewnętrzną, a następnie wyślij zdjęcia do dostawcy.
| Krok | Co mierzyć | Jak mierzyć | Dlaczego to ważne |
|---|---|---|---|
| 1 | Średnica zewnętrzna (OD) wylotu nagrzewnicy lub rozmiar złącza | Zmierz część, na którą przewód będzie nasuwany lub z którą będzie łączony | To potwierdza wymaganą średnicę wewnętrzną (ID) przewodu lub rozmiar adaptera |
| 2 | Średnica wewnętrzna (ID) oryginalnego przewodu | Zmierz średnicę wewnętrzną otworu starego przewodu | Jest to główne odniesienie dla przewodu zamiennego |
| 3 | Średnica zewnętrzna (OD) oryginalnego przewodu | Zmierz zewnętrzną część korpusu przewodu | To potwierdza prześwit trasy i zakres grubości ścianki |
| 4 | Połączenie kratki wylotowej lub otworu wentylacyjnego | Zmierz wylot powietrza, szyjkę otworu wentylacyjnego lub trójnik | Wszystkie połączone części muszą pasować do rozmiaru przewodu |
| 5 | Długość trasy | Zmierz ścieżkę od wylotu nagrzewnicy do końcowego wylotu powietrza | Prawidłowa długość zmniejsza straty materiału, nieszczelności i naprężenia instalacyjne |
| 6 | Dostępny prześwit | Sprawdź otwory, panele, szafki, zagięcia i przestrzeń montażową | Ważne w przypadku izolowanych przewodów i większych rozmiarów, takich jak 90mm |

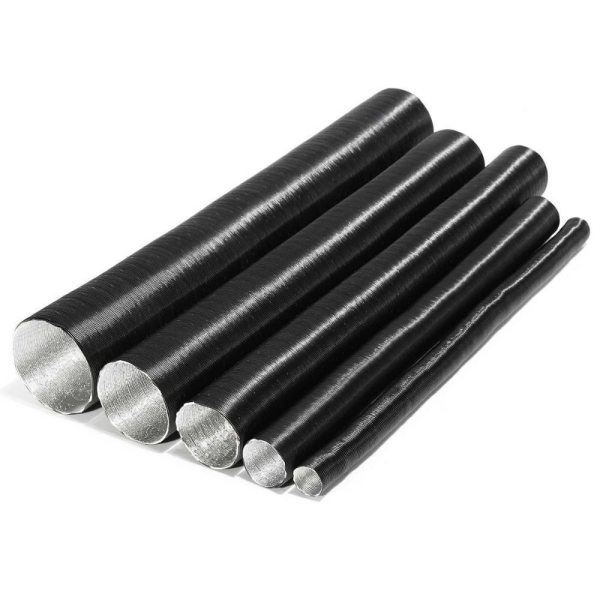

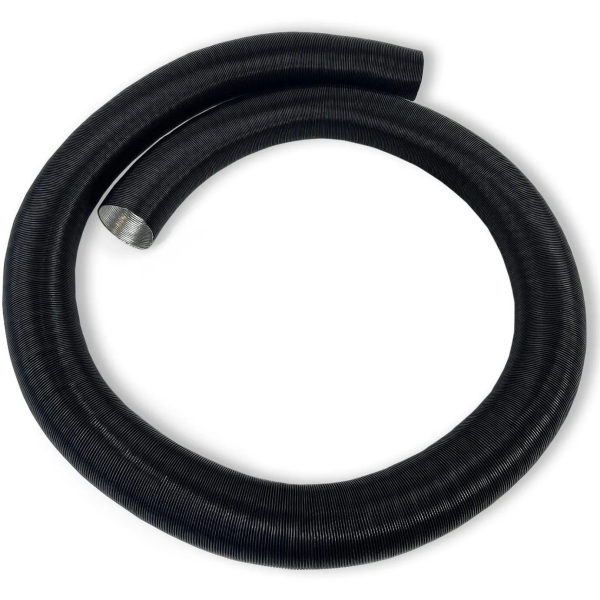

Typowe rozmiary przewodów grzewczych i uwagi dotyczące pomiarów
Typowe rozmiary przewodów ciepłego powietrza obejmują 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm i 102mm. Niektóre rozmiary to rzeczywiste średnice wewnętrzne, podczas gdy inne mogą być używane przez kupujących jako opisy średnicy zewnętrznej. Zawsze potwierdzaj podstawę pomiaru przed wyceną.
| Określenie rozmiaru | Możliwe znaczenie | Typowe zastosowanie | Co potwierdzić |
|---|---|---|---|
| Przewód grzewczy 50mm | Zazwyczaj odnosi się do średnicy wewnętrznej | Kompaktowe systemy grzewcze i trasy w małych kabinach | Potwierdź rozmiar wylotu nagrzewnicy i przyłącza nawiewu |
| Przewód grzewczy 60mm | Zazwyczaj odnosi się do średnicy wewnętrznej | Samochody dostawcze, kampery, łodzie i kompaktowe systemy ogrzewania diesla | Sprawdź, czy kupujący zmierzył średnicę wewnętrzną (ID) czy zewnętrzną korpusu |
| Przewód grzewczy 65mm | Może odnosić się do średnicy zewnętrznej (OD), średnicy zewnętrznej złącza lub specjalnej średnicy wewnętrznej (ID) w zależności od rynku | Przewody zamienne, adaptery i części instalacyjne | Zapytaj, czy 65mm to średnica wewnętrzna (ID), zewnętrzna (OD) czy rozmiar adaptera |
| Wąż przewodu grzewczego 75mm | Zazwyczaj odnosi się do średnicy wewnętrznej | Systemy ciepłego powietrza średniej wielkości, kampery, ciężarówki i morskie systemy grzewcze | Potwierdź rozmiar kratki wylotowej, reduktora i złącza rozgałęźnego |
| Przewód ciepłego powietrza 80mm | Zazwyczaj odnosi się do średnicy wewnętrznej | Systemy grzewcze średniej i większej wielkości oraz dystrybucja powietrza w kabinie | Sprawdź prześwit trasy i przestrzeń na zagięcia |
| Przewód ogrzewania diesla 90mm | Zazwyczaj odnosi się do średnicy wewnętrznej | Duże systemy grzewcze, łodzie, kampery i trasy o wysokim przepływie powietrza | Potwierdź promień gięcia, złącze i końcową średnicę zewnętrzną (OD) |
| Przewód grzewczy 100mm | Zazwyczaj odnosi się do średnicy wewnętrznej | Systemy ciepłego powietrza o wysokim przepływie i układy grzewcze OEM | Sprawdź wymagania dotyczące reduktora, wylotu i opakowania |
| Przewód grzewczy 102mm | Może być metrycznym odpowiednikiem lub rozmiarem specyficznym dla rynku | Systemy zamienne, duże wyloty i specjalne projekty kanałów wentylacyjnych | Potwierdź oryginalną próbkę lub rysunek przed rozpoczęciem produkcji |
Kanały grzewcze 60mm: co sprawdzić
Kanały grzewcze 60mm to jeden z najpopularniejszych rozmiarów przewodów ciepłego powietrza w kompaktowych instalacjach ogrzewania diesla. Są szeroko stosowane w vanach, kamperach, małych łodziach, kabinach i systemach ogrzewania pomocniczego. Zamawiając kanały 60mm, potwierdź, czy 60mm to średnica wewnętrzna przewodu, średnica zewnętrzna złącza czy rozmiar nominalny używany przez kupującego.
- Zmierz wylot nagrzewnicy i średnicę wewnętrzną (ID) oryginalnego kanału.
- Sprawdź, czy kratka wylotowa również wykorzystuje złącze 60mm.

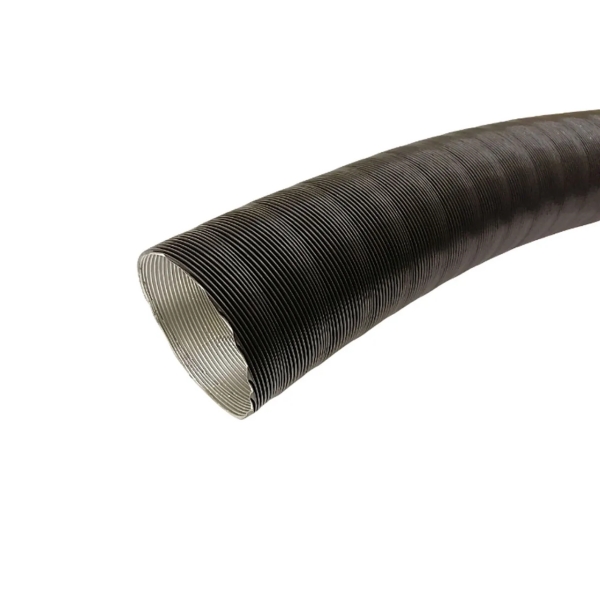

- Potwierdź, czy kanał jest standardowy, typu APK, PAP czy o konstrukcji izolowanej.
- W przypadku kanałów izolowanych potwierdź końcową średnicę zewnętrzną (OD) po izolacji.
Kanały grzewcze 65mm: dlaczego ten rozmiar wymaga dokładnego potwierdzenia
Kanały grzewcze 65mm są często źródłem nieporozumień. W niektórych rozmowach handlowych 65mm może opisywać średnicę zewnętrzną przewodu, który ma mniejszy wewnętrzny kanał przepływu powietrza. W innych przypadkach może to być rzeczywisty rozmiar złącza lub specjalna średnica wewnętrzna kanału. Dostawca nie powinien zakładać znaczenia bez potwierdzenia.
Jeśli kupujący pyta o kanały 65mm, najbezpieczniejszą odpowiedzią jest poproszenie o zdjęcie, oryginalną próbkę, pomiar wylotu nagrzewnicy oraz wyjaśnienie, czy chodzi o średnicę wewnętrzną (ID) czy zewnętrzną (OD). Pozwala to uniknąć dostarczenia kanałów, które są za duże lub za małe dla systemu grzewczego.
Gdy kupujący prosi o kanały 65mm, zapytaj:
- Czy 65mm to średnica wewnętrzna czy zewnętrzna?
- Czy kanał jest montowany na złączu, w adapterze czy na wylocie nagrzewnicy?
- Jaka jest średnica wewnętrzna (ID) i zewnętrzna (OD) starego przewodu?
- Czy wymagany jest rękaw izolacyjny?
- Czy instalacja wykorzystuje redukcję lub kratkę wylotową?
- Czy kupujący może dostarczyć próbkę lub zdjęcie instalacji?
Przewód grzewczy 75mm: kompatybilność wylotu i redukcji
Przewód grzewczy 75mm jest powszechnie stosowany w średnich systemach ciepłego powietrza w kamperach, vanach, ciężarówkach, łodziach i zestawach grzewczych. Może łączyć się z kratkami wylotowymi, złączami rozgałęźnymi, redukcjami i adapterami. Ponieważ systemy 75mm często wykorzystują więcej akcesoriów, kupujący powinien potwierdzić wszystkie podłączone części przed złożeniem zamówienia.
Jeśli kanał łączy się z redukcją, na przykład 90mm na 75mm, należy sprawdzić obie strony redukcji. Jeśli kanał jest zbyt sztywny lub zbyt gruby na ściance, instalacja może stać się trudna, nawet jeśli nominalna średnica wewnętrzna (ID) jest prawidłowa.
Kanały grzewcze do diesla 90mm: przestrzeń i trasa prowadzenia mają znaczenie
Kanały grzewcze do diesla 90mm są używane w większych systemach ciepłego powietrza, kabinach morskich, kamperach i układach grzewczych o wysokim przepływie powietrza. Ponieważ korpus kanału jest większy, przestrzeń do prowadzenia staje się ważniejsza. Jeśli dodana zostanie izolacja, końcowa średnica zewnętrzna może wymagać jeszcze większego prześwitu.
- Potwierdź średnicę wewnętrzną (ID) wylotu nagrzewnicy oraz rozmiar złącza wentylacyjnego lub rozgałęźnego.
- Sprawdź, czy trasa ma wystarczająco dużo miejsca na większy kanał.
- Potwierdź promień gięcia i unikaj ostrego ściskania.
- W przypadku izolowanych kanałów 90mm sprawdź końcową średnicę zewnętrzną przed produkcją.
ID vs OD dla izolowanych kanałów grzewczych
Izolowane kanały grzewcze wymagają szczególnej uwagi, ponieważ izolacja zmienia średnicę zewnętrzną, ale nie zmienia wewnętrznego kanału przepływu powietrza, jeśli bazowa średnica wewnętrzna (ID) kanału pozostaje taka sama. Izolowany produkt 60mm może nadal mieć kanał powietrzny 60mm, ale końcowa średnica zewnętrzna (OD) może być znacznie większa w zależności od grubości izolacji.
| Specyfikacja | Co to oznacza | Dlaczego musi to zostać potwierdzone |
|---|---|---|
| Bazowa średnica wewnętrzna (ID) kanału | Wewnętrzny kanał przepływu powietrza w kanale | Określa kompatybilność wylotu nagrzewnicy i przepływu powietrza |
| Bazowa średnica zewnętrzna (OD) kanału | Średnica zewnętrzna przed izolacją | Przydatne do porównywania standardowych kanałów i struktury ścianek |
| Grubość izolacji | Grubość pianki, filcu lub innej warstwy izolacyjnej | Wpływa na końcową średnicę zewnętrzną i prześwit montażowy |
| Końcowa średnica zewnętrzna (OD) | Średnica zewnętrzna po nałożeniu izolacji i warstwy zewnętrznej | Określa, czy przewód zmieści się w otworach, panelach i szafkach |
Jak redukcje, adaptery i trójniki typu Y wpływają na dobór rozmiaru
Przewody grzewcze rzadko instaluje się samodzielnie. Często łączą się one z redukcjami, adapterami, trójnikami typu Y, kratkami wylotowymi i obejmami. Elementy te mogą zmieniać wymagany rozmiar przewodu. Kupujący może mieć wylot nagrzewnicy 90 mm, ale wylot w kabinie 75 mm po zastosowaniu redukcji lub odgałęzienie 60 mm od większego przewodu głównego.
| Element | Ryzyko związane z rozmiarem | Zalecenie |
|---|---|---|
| Redukcja | Jedna strona może być większa od drugiej, np. 90 mm na 75 mm | Potwierdź wymiary zarówno strony wlotowej, jak i wylotowej |
| Trójnik typu Y | Przewód główny i przewody odgałęźne mogą mieć różne rozmiary | Zmierz każdy punkt połączenia oddzielnie |
| Kratka wylotowa | Kołnierz kratki może nie pasować do rozmiaru wylotu nagrzewnicy | Przed zamówieniem przewodu potwierdź średnicę wewnętrzną (ID) lub zewnętrzną (OD) kołnierza wylotowego |
| Adapter | Rozmiar adaptera może być określony przez średnicę zewnętrzną kołnierza | Wyjaśnij, czy wąż pasuje na zewnątrz, czy do wewnątrz adaptera |
| Obejma | Zakres obejmy musi pasować do końcowej średnicy zewnętrznej | W przypadku przewodów izolowanych sprawdź końcową średnicę zewnętrzną przed wyborem obejmy |
Najlepsze informacje pomiarowe do przesłania w celu uzyskania wyceny
W przypadku niestandardowych przewodów grzewczych zdjęcia i pomiary ograniczają liczbę błędów. Jasna wycena powinna zawierać średnicę wewnętrzną (ID), średnicę zewnętrzną (OD), długość, strukturę, zastosowanie oraz szczegóły dotyczące pakowania.
- Wymagana średnica wewnętrzna ścieżki przepływu powietrza
- Średnica zewnętrzna istniejącego węża, jeśli jest dostępna
- Pomiar wylotu nagrzewnicy
- Pomiary kratki wylotowej, redukcji lub adaptera
- Wymagana długość przewodu lub długość rolki
- Struktura materiału: APK, PAP, folia aluminiowa lub przewód izolowany
- Czy wymagana jest izolacja i jakie jest ograniczenie końcowej średnicy zewnętrznej
- Zastosowanie: samochód dostawczy, kamper, łódź, ciężarówka, kabina lub zestaw grzewczy OEM
- Pakowanie: rolka zbiorcza, cięty odcinek, marka własna lub opakowanie zestawu OEM
- Zdjęcia, rysunki lub oryginalne próbki, jeśli są dostępne
Częste błędy zakupowe
Większość błędów w doborze rozmiaru przewodów grzewczych wynika z niejasnego języka pomiarowego. Terminy takie jak 60 mm, 65 mm, 75 mm i 90 mm są przydatne tylko wtedy, gdy kupujący potwierdzi, czy liczba odnosi się do średnicy wewnętrznej (ID), średnicy zewnętrznej (OD) czy rozmiaru złącza.
- Używanie średnicy zewnętrznej (OD) jako rozmiaru zamówienia: może to prowadzić do uzyskania średnicy wewnętrznej (ID) przewodu, która nie pasuje do wylotu nagrzewnicy.
- Brak pomiaru kratki wylotowej: wylot nagrzewnicy i końcowy otwór wentylacyjny mogą mieć różne rozmiary.
- Pomijanie redukcji i adapterów: te części mogą zmieniać wymagany rozmiar przewodu.
- Ignorowanie średnicy zewnętrznej izolacji (OD): izolacja zwiększa końcową średnicę zewnętrzną i może wpływać na prześwit podczas prowadzenia przewodów.
- Zamawianie tylko według modelu nagrzewnicy: zestawy instalacyjne i podłączone części mogą się różnić.
- Brak dostarczenia zdjęć: zdjęcia pomagają ustalić, czy przewód pasuje na zewnątrz, czy do wewnątrz złącza.
Używaj razem z powiązanymi produktami BSTFLEX
Prawidłowy pomiar przewodów jest ważny dla wszystkich przewodów ciepłego powietrza i produktów ochrony termicznej. Te powiązane strony wspierają tę samą grupę produktów C11 i powinny być ze sobą połączone.
- Aluminiowa rura ochronna i przewody ciepłego powietrza dla przewodów APK, przewodów PAP, węży do nagrzewnic i rur ochronnych termicznych.
- Rozmiary przewodów do nagrzewnic diesla dla wyboru rozmiarów 50mm, 60mm, 75mm, 80mm, 90mm i 100mm.
- Producent przewodów ciepłego powietrza APK dla niestandardowych przewodów APK, dostaw hurtowych i węży do nagrzewnic OEM.
- Izolowane przewody do nagrzewnic diesla dla rękawów izolacyjnych przewodów nagrzewnicy i izolowanych przewodów APK.
- Rura karbowana z folii aluminiowej do elastycznego prowadzenia powietrza i ochrony przewodów odbijającej ciepło.
Zamów niestandardowe przewody do nagrzewnic według średnicy wewnętrznej (ID) i zewnętrznej (OD)
BSTFLEX produkuje przewody do nagrzewnic, przewody ciepłego powietrza APK, przewody gorącego powietrza PAP, izolowane przewody do nagrzewnic diesla oraz rury ochronne termiczne zgodnie z potwierdzoną średnicą wewnętrzną, średnicą zewnętrzną, długością, strukturą i wymaganiami dotyczącymi pakowania.
- 50mm, 60mm, 65mm, 75mm, 80mm, 90mm, 100mm i niestandardowe rozmiary przewodów
- Niestandardowa średnica wewnętrzna (ID) dla kompatybilności z wylotem nagrzewnicy, otworem wentylacyjnym, redukcją lub adapterem
- Kontrola średnicy zewnętrznej (OD) dla otworów w panelach, wsporników, zacisków i prześwitu izolacji
- Struktury przewodów APK, PAP, z folii aluminiowej i izolowanych
- Odcinki cięte na wymiar, rolki zbiorcze i opakowania zestawów nagrzewnic OEM
- Dostępne marki własne, nadruki i produkcja seryjna
Wnioski
Średnica wewnętrzna (ID) i zewnętrzna (OD) przewodów nagrzewnicy nie są takie same. ID kontroluje wewnętrzny przepływ powietrza i musi pasować do wylotu nagrzewnicy, adaptera, redukcji lub kratki wylotowej. OD kontroluje prześwit zewnętrzny i staje się szczególnie ważna, gdy przewód przechodzi przez panele, szafki lub izolowane trasy.
Dla rozmiarów takich jak 60mm, 65mm, 75mm i 90mm zawsze potwierdzaj, czy liczba odnosi się do średnicy wewnętrznej, średnicy zewnętrznej czy rozmiaru złącza. BSTFLEX może wyprodukować niestandardowe przewody do nagrzewnic zgodnie z potwierdzonymi wymiarami, strukturą materiału, wymaganiami dotyczącymi izolacji i metodą pakowania.
Zobacz pełną serię produktów tutaj: Przewody do nagrzewnic i produkty przewodów ciepłego powietrza BSTFLEX.
FAQ: Średnica wewnętrzna (ID) a zewnętrzna (OD) przewodów nagrzewnicy
Co oznacza ID w przewodach nagrzewnicy?
ID oznacza średnicę wewnętrzną (inside diameter). Jest to wewnętrzny kanał powietrzny przewodu i zazwyczaj jest to najważniejszy wymiar przy dopasowywaniu wylotu nagrzewnicy, otworu wentylacyjnego, redukcji lub adaptera.
Co oznacza OD w przewodach grzewczych?
OD oznacza średnicę zewnętrzną. Obejmuje ona ściankę przewodu, warstwę zewnętrzną oraz ewentualną warstwę izolacji. OD jest ważne przy sprawdzaniu prześwitu prowadzenia, otworów w panelach, zacisków i przestrzeni montażowej.
Dlaczego przewody grzewcze 60 mm i 65 mm są czasami mylone?
Zamieszanie często wynika z tego, że jeden wymiar może odnosić się do średnicy wewnętrznej, podczas gdy inny może odnosić się do średnicy zewnętrznej lub rozmiaru złącza. Kupujący powinni potwierdzić, czy 60 mm lub 65 mm oznacza ID, OD czy wymiar adaptera.
Czy powinienem zamawiać przewody grzewcze według ID czy OD?
W celu zapewnienia przepływu powietrza i kompatybilności połączeń, należy zamawiać według ID. W przypadku prześwitu prowadzenia, zacisków montażowych i prześwitu izolowanych przewodów, należy również potwierdzić OD.
Czy izolowany przewód grzewczy zmienia średnicę zewnętrzną?
Tak. Izolacja zwiększa końcową średnicę zewnętrzną. Wąż przewodowy może zachować tę samą wewnętrzną ścieżkę powietrza, stając się jednocześnie większym na zewnątrz po dodaniu izolacji.
Jakie informacje powinienem przesłać w przypadku niestandardowych przewodów grzewczych?
Prosimy o przesłanie średnicy wewnętrznej, średnicy zewnętrznej (jeśli jest dostępna), rozmiaru wylotu nagrzewnicy, długości przewodu, struktury materiału, wymagań dotyczących izolacji, metody pakowania, zdjęć zastosowania oraz ilości.
