Przewodnik po rozmiarach osłon termicznych akumulatora samochodowego: jak zmierzyć wymiary do niestandardowego owinięcia

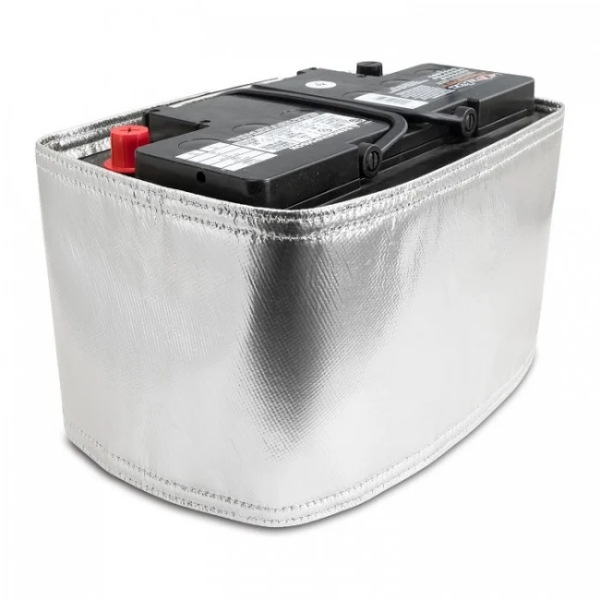

Numer grupy akumulatorów jest przydatnym punktem wyjścia, ale nie opisuje on wszystkich elementów, wokół których musi być zamocowana osłona termiczna. Zainstalowany akumulator może mieć docisk po bokach, kabel wychodzący przez jeden z narożników lub bardzo małą przestrzeń między obudową a gorącym elementem. Przed zamówieniem osłony termicznej akumulatora samochodowego, zmierz zarówno akumulator, jak i trasę, którą będzie pokonywał materiał.

Ten przewodnik dotyczy elastycznych osłon wokół konwencjonalnej obudowy akumulatora samochodowego. Pomaga w przygotowaniu wymiarów dlaOsłona akumulatora pochłaniająca kwas, bariera cieplnalubOsłona termiczna akumulatora LAVAOstateczny wybór materiałów, ich pokrycie i mocowanie należy porównać z rzeczywistą instalacją.

Najpierw zapisz baterię i zainstalowany układ

Zapisz model akumulatora, skład chemiczny i wielkość grupy, jeśli są dostępne. Zmierz rzeczywistą długość (dł.), szerokość (szer.) i wysokość (wys.) obudowy w milimetrach lub calach i dokładnie określ, co obejmuje każdy wymiar. W przypadku osłony bocznej zmierz wysokość ściany bocznej oddzielnie od całkowitej wysokości do górnej krawędzi zacisków. Zacisk lub uchwyt mogą znajdować się poza ścieżką osłony, ale nadal ograniczać przestrzeń dostępną do ich montażu lub demontażu.

Zrób jedno zdjęcie z góry i jedno z boku, zwrócone w stronę pobliskiego źródła ciepła. Zaznacz zaciski, otwory wentylacyjne, zaślepki, czujniki, kable, krawędź tacy, docisk, wsporniki i ewentualną istniejącą pokrywę. Zmierz najwęższy odstęp do sąsiednich części, gdy akumulator jest zamocowany w normalnej pozycji. Zanotuj, gdzie znajduje się źródło ciepła i czy jest skierowane w jedną stronę, w narożnik, czy w kilka stron.

Zmierz ścieżkę materiału, a nie tylko obwód akumulatora

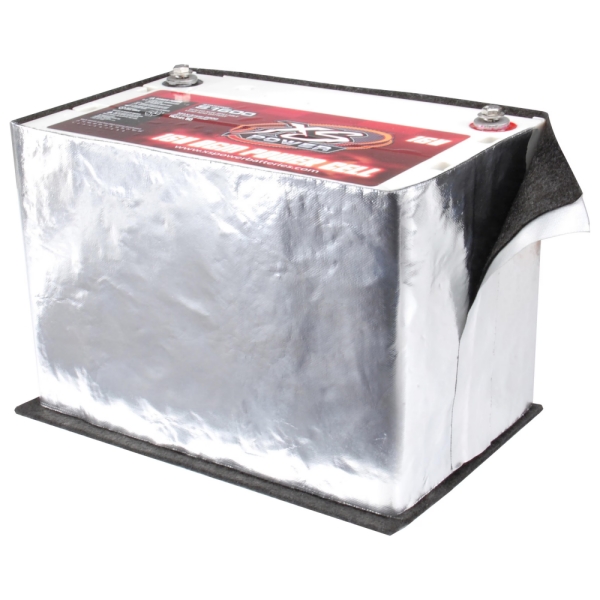

Zdecyduj, które strony wymagają pokrycia, zanim określisz długość cięcia. Owinięcie jednej odsłoniętej powierzchni ma inną ścieżkę niż owinięcie wszystkich czterech boków. W przypadku prostej, prostokątnej obudowy,2 × (dł. + szer.)szacuje obwód czterech boków opakowania. To tylko wymiar początkowy: należy podążać za zamierzonym przebiegiem materiału za pomocą elastycznej taśmy, uwzględniając narożniki i każdą część, którą ma owijać opakowanie.

Na przykład koperta o długości 260 mm i szerokości 175 mm ma nominalny obwód czterech boków wynoszący 870 mm. Ta wartość wynosizanimNakładanie się szwów, zapięcie, wykończenie krawędzi lub zmiany spowodowane kształtem obudowy i istniejącymi okuciami. Nie należy używać tej długości jako ostatecznej długości cięcia. Należy określić, gdzie powinien znajdować się szew i poprosić dostawcę o potwierdzenie tolerancji na wybrane zamknięcie i konstrukcję materiału.

W przypadku osłony częściowej należy zidentyfikować zakrytą powierzchnię lub powierzchnie na szkicu i zmierzyć drogę od punktu początkowego do końcowego. Jeśli osłona jest zamontowana z dala od obudowy, należy zmierzyć tę drogę montażu, zamiast dodawać do wymiarów akumulatora domniemany odstęp powietrzny.

Ustaw wysokość owijania i punkty dostępu

Zmierz odległość od dolnej krawędzi, którą chcesz zabezpieczyć, do górnej, którą możesz bezpiecznie zakryć. Pozostaw dostępne zaciski, wymagane otwory wentylacyjne, zaślepki serwisowe oraz wymagane przez producenta etykiety lub punkty kontrolne. Zaznacz na rysunku wyjścia kabli i punkty styku mocującego. Jeśli materiał musi zostać nacięty lub ukształtowany wokół elementów konstrukcyjnych, podaj położenie i rozmiar każdego otworu, zamiast prosić o ogólny prostokąt.

TenLista opakowań baterii BSTFLEXPokazuje rozmiar 8 cali × 40 cali dla części 801000. Traktuj to jako podany wymiar części, a nie jako uniwersalne dopasowanie. Przed złożeniem zamówienia sprawdź kierunek tych wymiarów, użyteczny zasięg instalacji i wszelkie wymagane niestandardowe wymiary. Sam rozmiar płaskiego materiału nie gwarantuje, że owijka zmieści się w zaciskach i tacce.

Sprawdź prześwit i retencję w pojeździe

Zanotuj najmniejszą odległość proponowanej osłony od układu wydechowego, kolektora, gorącego kanału lub innego źródła ciepła. Sprawdź również odstęp od tacy, nadwozia oraz ruchomych lub wibrujących części na całej długości. Instalacja, która wymaga przestrzeni powietrznej, musi zachować tę przestrzeń po zamocowaniu i podczas eksploatacji; nie ma jednego odstępu, który pasowałby do każdego materiału i układu.

Wybierz miejsce łączenia i mocowania, do którego można dotrzeć w celu instalacji i kontroli. Upewnij się, że osłona nie może wślizgnąć się w zacisk, kabel, pasek ani gorącą powierzchnię, a docisk nadal zabezpiecza akumulator zgodnie z przeznaczeniem. Postępuj zgodnie z instrukcjami producenta akumulatora i pojazdu dotyczącymi izolacji elektrycznej, odpowietrzania i dostępu serwisowego. Jeśli komora jest zbyt ciasna, aby zapewnić stabilne zamocowanie osłony, zmień jej układ lub rozważ inną konstrukcję osłony.

Jakie opakowanie powinien zawierać rysunek?

Dwie strony opakowania BSTFLEX przedstawiają różne wymagania dotyczące materiałów i zakupów.pochłaniająca kwas bariera termicznaJest to właściwa ścieżka zapytania, gdy narażenie na elektrolit jest częścią aplikacji. Określ rzeczywiste warunki cieczy i narażenia oraz poproś o dowody potrzebne do spełnienia wymagań dotyczących absorpcji lub odporności chemicznej.Osłona termiczna akumulatora LAVAJest to właściwa trasa, gdy projekt wymaga zastosowania włókien ze skał wulkanicznych. Dla każdej z nich należy podać przewidywane narażenie na temperaturę, przestrzeń i szczegóły dotyczące mocowania, aby można było ocenić proponowany materiał.

Jeśli na rysunku wymagane jest ukształtowane zamknięcie z określonymi otworami, a nie z określoną długością owinięcia, zapoznaj się zObudowa termiczna ochronna na baterięWybór pomiędzy osłoną a dopasowaną pokrywą powinien zależeć od wymaganego poziomu ochrony oraz potrzeb związanych z dostępem do akumulatora i jego chłodzeniem.

Skopiuj tę listę pomiarów do zapytania ofertowego

• Model akumulatora, skład chemiczny i wielkość grupy (jeśli znana); wymiary zainstalowanej obudowy: dł. × szer. × wys., z jednostkami miary.
• Powierzchnie do pokrycia; zmierzona ścieżka owijania; docelowa wysokość pokrycia; preferowane miejsce szwu i zapięcia.
• Zdjęcia z góry i z boku z zaznaczonymi zaciskami, otworami wentylacyjnymi, kablami, tacką, uchwytem i proponowanymi otworami.
• Minimalne odległości między źródłem ciepła a otaczającymi je elementami; lokalizacja źródła ciepła i warunki pracy.
• Wibracje, zachlapanie lub narażenie na działanie płynów; wymagane materiały lub dokumentacja testowa.
• Prototyp lub wielkość produkcji, rewizja rysunku i docelowa data dostawy.

Często zadawane pytania dotyczące rozmiarów

Czy wielkość grupy akumulatorów jest wystarczająca, aby zamówić osłonę termiczną?

Nie. Wielkość grupy pomaga określić obudowę akumulatora i układ zacisków, ale osłona musi również pasować do zamontowanej obudowy, elementów mocujących i dostępnej trasy. Prosimy o przesłanie rzeczywistych wymiarów i zdjęć instalacji w celu przygotowania indywidualnej wyceny.

Czy powinienem mierzyć akumulator na stole warsztatowym czy w pojeździe?

Zmierz obudowę w miejscu, gdzie jest to bezpieczne i praktyczne, a następnie zmierz odstępy montażowe z prawidłowo zamocowanym akumulatorem. Oba zestawy pomiarów mają znaczenie: pomiary na stanowisku badawczym definiują obudowę, a pomiary w pojeździe ujawniają przeszkody i odstępy między źródłami ciepła.

Czy osłona 40-calowa pasuje do każdego akumulatora o obwodzie mniejszym niż 40 cali?

Niekoniecznie. Wymagane zakładki, konstrukcja szwów, narożniki, grubość materiału, wysokość pokrycia i okucia mogą zmienić użyteczny rozmiar. Potwierdź ostateczne wymiary cięcia i montażu na podstawie rysunku lub próbki.

Chcesz dopasować rozmiar tortu?Wyślij do BSTFLEX swoje wymiary, szkic i zdjęcia, aby uzyskać wycenę. Jeśli nadal nie wiesz, jaką konstrukcję zastosować, przejrzyjprzewodnik po osłonie termicznej akumulatora.
