Izolacja rur wydechowych generatora i zdejmowane koce wydechowe

Przewód wylotowy generatora musi robić coś więcej niż tylko odprowadzać gorące gazy z obudowy. Musi pozostać dostępny do inspekcji, kompensować ruchy i utrzymywać pobliskie urządzenia w granicach ich limitów temperaturowych. Dodanie izolacji nie powinno utrudniać żadnego z tych zadań.

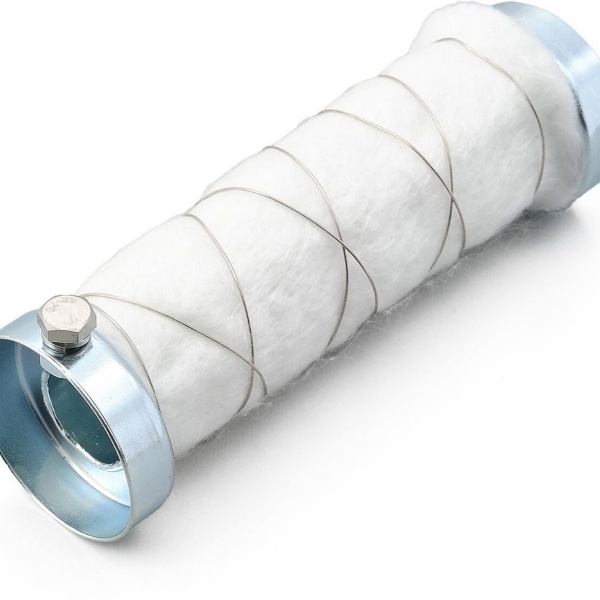

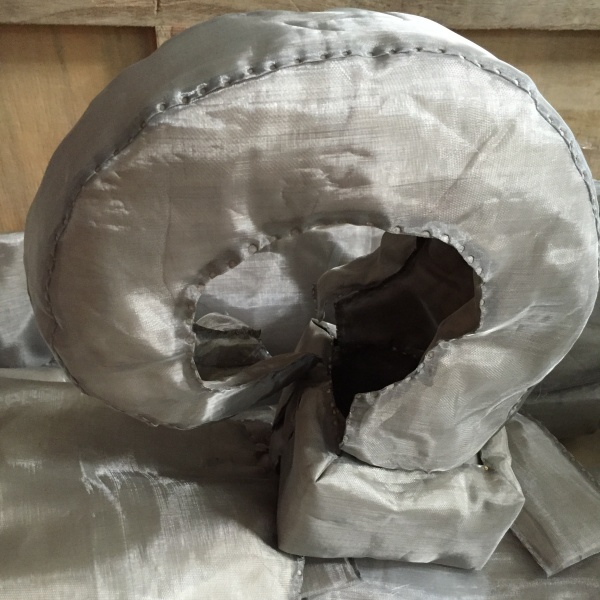

Izolacja rury wylotowej generatora może być dostarczana w formie zdejmowanych osłon dla prostych odcinków rur, kształtowych koców dla kolanek oraz oddzielnych pokryw dla kołnierzy lub tłumików. Konstrukcja powinna być zgodna z zatwierdzonym układem wydechowym, a dobór materiałów powinien opierać się na warunkach pracy, a nie tylko na mocy generatora.

BSTFLEX produkuje niestandardowe zdejmowane koce izolacyjne układu wydechowego do urządzeń wysokotemperaturowych. W przypadku projektów zespołów prądotwórczych należy dostarczyć rysunek rur, wymagania temperaturowe oraz punkty dostępu serwisowego, aby proponowana izolacja mogła zostać oceniona jako kompletny zespół.

Określ przebieg układu wydechowego jako zestaw sekcji serwisowych

Rozważmy rurę biegnącą od wylotu silnika przez kolanko do tłumika. Ciągła powłoka izolacyjna może wydawać się prostym rozwiązaniem, ale staje się niewygodna, gdy technik potrzebuje dostępu do kołnierza kolanka lub połączenia tłumika.

Bardziej użyteczna specyfikacja określa, gdzie każda sekcja izolacji się zaczyna i kończy. Prosta rura, kolanko i połączenie serwisowe mogą być wtedy pokryte oddzielnie, z detalami połączeń zaprojektowanymi tak, aby ograniczyć odsłonięte gorące obszary bez uniemożliwiania demontażu.

Poniższe zestawienie jest punktem wyjścia do dyskusji, a nie uniwersalnym projektem instalacji.

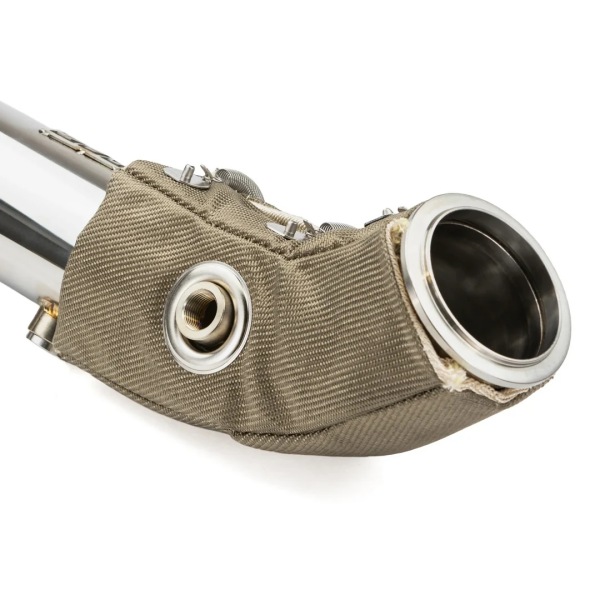

Dla sekcji zakrzywionych, koc izolacji termicznej kolanka BSTFLEX stanowi odniesienie produktowe do dyskusji o dopasowaniu. Przed wyborem konstrukcji dla instalacji generatora należy potwierdzić rzeczywistą średnicę, geometrię gięcia i temperaturę.

Trzy temperatury, które powinny znaleźć się w specyfikacji

Zapytanie podające tylko temperaturę spalin pozostawia ważne pytanie bez odpowiedzi: gdzie ta temperatura została zmierzona?

Temperatura spalin opisuje gaz wewnątrz rury. Jest to przydatna informacja operacyjna, ale nie jest automatycznie tożsama z temperaturą metalu na styku z izolacją.

Temperatura powierzchni rury to istotny warunek po stronie gorącej dla kontaktowego systemu izolacji. Należy użyć zmierzonych danych lub informacji projektowych producenta urządzenia i zidentyfikować obciążenie robocze powiązane z tą wartością.

Temperatura zewnętrznej powierzchni koca to cel wydajnościowy dla zainstalowanego zespołu. Należy go określić wraz z warunkami otoczenia, przepływem powietrza, miejscami pomiaru i stanem pracy generatora.

W przypadku izolacji wydechu generatora diesla należy uwzględnić najbardziej wymagające zatwierdzone warunki pracy, a nie tylko krótki rozruch bez obciążenia. Jeśli regeneracja układu oczyszczania spalin zmienia profil temperatury, należy uzyskać odpowiednie limity i ograniczenia dotyczące izolacji od producenta urządzenia.

Wysoka odporność temperaturowa jednego włókna nie określa dopuszczalnej temperatury całej maty. Warstwa wewnętrzna, rdzeń, powłoka zewnętrzna, nici i elementy mocujące muszą być dostosowane do lokalnych warunków eksploatacji.

Wybierz materiał izolacyjny rury wydechowej generatora według warstw

Specyfikacja powinna opisywać funkcję każdej warstwy, zamiast wskazywać jeden materiał dla całej osłony.

Warstwa wewnętrzna chroni zestaw izolacyjny

Warstwa wewnętrzna musi być dostosowana do temperatury, kontaktu i warunków obsługi przy rurze. W zależności od konstrukcji, odpowiednia może być tkanina żaroodporna lub warstwa metaliczna. Należy określić klasę materiału i jego przewidziane narażenie, zamiast polegać na ogólnym opisie, takim jak tkanina wysokotemperaturowa.

Rdzeń zapewnia główną odporność termiczną

W zależności od zastosowania można rozważyć włókno szklane, materiały na bazie krzemionki lub inną wysokotemperaturową izolację włóknistą. Należy porównać dane termiczne, limity eksploatacyjne i zainstalowaną grubość wybranego materiału. Należy również sprawdzić wymagania dotyczące obsługi i kartę charakterystyki.

Grubość izolacji musi pasować do dostępnej przestrzeni, nie będąc nieumyślnie ściśniętą przez wsporniki lub sąsiednie urządzenia. Należy określić gotową konstrukcję, a nie tylko grubość luźnego materiału przed wykonaniem.

Powłoka zewnętrzna odpowiada za narażenia i obsługę

Wybierz powłokę ze względu na oczekiwaną lokalną temperaturę oraz narażenie na ścieranie, warunki atmosferyczne lub zanieczyszczenia. W jednej instalacji może sprawdzić się tkanina powlekana, podczas gdy w innej może być potrzebna metalowa konstrukcja ochronna.

Nie należy traktować siatki ze stali nierdzewnej jako bariery szczelnej dla cieczy ani zakładać, że tkanina powlekana czyni każdy szew i zamknięcie wodoodpornym. W miejscach, gdzie istotne jest rozpryskiwanie oleju lub narażenie na warunki atmosferyczne, należy poprosić o szczegóły dotyczące kompletnego układu osłon.

Szersze porównanie materiałów znajduje się w materiały izolacyjne rur wydechowych dla systemów wysokotemperaturowych. Opcje warstw maty i mocowań są również omówione w naszym przewodniku po matach izolacyjnych wydechu.

Nie zmieniaj izolacji termicznej w ograniczenie mechaniczne

Mata wydechowa nie jest wspornikiem rury. Rura wydechowa i tłumik wymagają własnego odpowiedniego układu wsporczego, przy czym ciężar izolacji musi być uwzględniony w przeglądzie mechanicznym.

Elementy mocujące powinny utrzymywać matę bez łączenia ruchomych elementów w sposób ograniczający ich zamierzony ruch. Złącza elastyczne i kompensatory wymagają szczególnej uwagi: nie należy ich zaciskać, wypełniać ani owijać tak, jakby były zwykłymi sztywnymi rurami.

Przed zaizolowaniem elastycznego połączenia, turbosprężarki, kolektora lub obudowy układu oczyszczania spalin należy uzyskać zgodę producenta komponentu. Mata odpowiednia dla jednej instalacji silnikowej nie jest automatycznie zatwierdzona dla innej.

Należy zachować funkcjonalność odpływów, połączeń czujników, punktów kontrolnych i wymaganych otworów wentylacyjnych. Przejścia przez ściany i dachy wymagają określonych zespołów ochronnych; mata wydechowa nie zastępuje zatwierdzonego detalu przejścia.

Zaprojektuj zamknięcie z myślą o osobie, która będzie je usuwać

System mocowania może wyglądać na dostępny na rysunku, a stać się trudny do osiągnięcia, gdy rura znajdzie się wewnątrz obudowy akustycznej.

Haki, sprężyny lub sznurowania należy umieścić po dostępnej stronie, gdziekolwiek pozwala na to instalacja. Sprawdź, czy matę można otworzyć i zdjąć bez usuwania niepowiązanych rur lub uszkadzania pobliskiego okablowania. W przypadku osłony kołnierza należy zapewnić wystarczający dostęp dla wymaganych narzędzi po zdjęciu osłony.

W przypadku zestawów wieloczęściowych należy poprosić o rysunek sekcyjny i pasujące oznaczenia na matach. Zamówienie wymienne może wtedy odnosić się do konkretnego kolanka lub sekcji rury, zamiast polegać na zdjęciach niezidentyfikowanej osłony.

Ponowne użycie powinno zależeć od stanu technicznego. Przed ponownym zainstalowaniem zdjętej maty należy sprawdzić warstwę zewnętrzną, szwy, izolację i elementy mocujące. Uszkodzone lub zanieczyszczone sekcje wymagają oceny, a nie automatycznego ponownego użycia.

Dopasuj osłonę do środowiska instalacji

W przypadku generatora zainstalowanego w pomieszczeniu technicznym należy sprawdzić prześwity do ciągów komunikacyjnych, kabli i pobliskich urządzeń. W przypadku agregatu w kontenerze należy sprawdzić otwieranie drzwi, demontaż paneli oraz to, czy zamknięcia pozostają dostępne wewnątrz obudowy.

Prowadzenie rur na zewnątrz wprowadza kolejny wymóg: system osłon zaprojektowany z myślą o oczekiwanym narażeniu na warunki atmosferyczne. Należy zapytać, w jaki sposób będą chronione złącza, przejścia i zakończenia, zamiast polegać wyłącznie na opisie tkaniny zewnętrznej.

Izolacja wydechu zmniejsza przenoszenie ciepła z powierzchni, które pokrywa; nie usuwa całego ciepła wytwarzanego przez silnik, alternator lub układ chłodzenia. Wymagany przepływ powietrza chłodzącego, powietrze do spalania i układy odprowadzania spalin pozostają odrębnymi obowiązkami projektowymi.

Izolacja nie uszczelnia również wycieku spalin ani nie zezwala na zmniejszenie prześwitu do materiałów palnych. Przed zakryciem rury należy naprawić usterki i zachować wymagane przez producenta urządzenia prześwity.

Odbierz instalację na podstawie dopasowania i zmierzonej wydajności

Przed zamówieniem ilości produkcyjnych należy uzgodnić, w jaki sposób zostanie oceniony pierwszy zestaw mat. Poniższe kontrole stanowią użyteczną podstawę planu odbioru.

Kontrola dopasowania: Potwierdź średnicę rury, długości sekcji, pozycje otworów i wyrównanie zamknięć. Zwróć uwagę na niezamierzone ściśnięcie, odsłonięte szczeliny i kontakt z sąsiednim wyposażeniem.

Kontrola serwisowa: Przy bezpiecznie wyłączonym, schłodzonym i odizolowanym zgodnie z obowiązującą procedurą generatorze, zdejmij wybraną osłonę. Potwierdź, że zamierzony kołnierz, odpływ lub punkt kontrolny jest dostępny i że osłonę można poprawnie zainstalować ponownie.

Kontrola termiczna: Wykwalifikowany personel powinien ocenić zainstalowany zestaw w uzgodnionych warunkach pracy. Zarejestruj obciążenie generatora, temperaturę otoczenia, stan wentylacji, czas stabilizacji i metodę pomiaru. Uwzględnij zamknięcia, szwy i przejścia w badaniu temperatury, a nie tylko środek szerokiego izolowanego obszaru.

Kontrola po cyklu: Po uzgodnionych cyklach pracy i bezpiecznym schłodzeniu należy sprawdzić zamocowanie, przetarcia oraz wszelkie zmiany w dopasowaniu. Przed zatwierdzeniem projektu do ponownych zamówień należy odnotować wprowadzone poprawki.

Należy zgłaszać zmierzone wyniki wraz z warunkami testowymi. Koc opisany jedynie jako redukujący temperaturę o określony procent nie informuje nabywcy, czy spełniono konkretny wymóg dotyczący temperatury powierzchni.

Umieść te szczegóły w zapytaniu ofertowym (RFQ)

Aby porównać oferty na koc izolacyjny rury wydechowej generatora, należy przekazać każdemu dostawcy te same dane dotyczące geometrii, wymagań termicznych i zakresu dostawy.

Geometria: Należy podać średnicę zewnętrzną rury, długości izolowane, kąty i promienie gięcia, wymiary kołnierzy, występy śrub, wsporniki oraz otwory serwisowe. Należy dołączyć zdjęcia przedstawiające otaczającą przestrzeń, jak również sam element wydechowy.

Warunki pracy: Należy określić model generatora i silnika, dostępne dane dotyczące temperatury powierzchni, profil obciążenia, warunki otoczenia oraz wszelkie ograniczenia producenta dotyczące izolacji.

Wymagany rezultat: Należy określić dopuszczalną gotową powłokę izolacyjną, docelową temperaturę powierzchni zewnętrznej (jeśli dotyczy), warunki pomiaru oraz obszary, które muszą pozostać dostępne.

Wymagania dotyczące dostawy: Należy określić ilości prototypowe i produkcyjne, sposób pakowania (poszczególne sekcje lub kompletne zestawy), wymagania dotyczące identyfikacji oraz dokumenty wymagane wraz z ofertą.

Należy poprosić w ofercie o wskazanie warstwy wewnętrznej (od strony gorącej), rdzenia, pokrycia zewnętrznego, nominalnej grubości gotowego wyrobu, rodzaju zamknięcia oraz granic sekcji. Należy odnotować wszelkie założenia, które wymagają jeszcze potwierdzenia. Dwie oferty na koc wydechowy generatora nie są równoważne, jeśli jedna obejmuje osłony kołnierzy, a druga pozostawia każde połączenie odsłonięte.

Niestandardowe koce wydechowe do generatorów od BSTFLEX

BSTFLEX wspiera rozwój niestandardowych izolacji wydechowych na podstawie rysunków, wymiarów i próbek. Produkt w postaci zdejmowanego koca wydechowego stanowi punkt wyjścia do dyskusji na temat płaszczy rur i osłon elementów kształtowych; ostateczna konstrukcja powinna zostać uzgodniona zgodnie z wymaganiami instalacyjnymi zespołu prądotwórczego.

W przypadku projektów łączących izolację zdejmowaną z formowanymi osłonami lub wkładkami, należy zapoznać się z ofertą osłon termicznych wydechu i produktów izolacyjnych. Nasz przewodnik doboru izolacji rur wydechowych obejmuje alternatywne konstrukcje, w których zdejmowana osłona nie jest preferowanym rozwiązaniem.

Wyślij do BSTFLEX rysunek wydechu swojego generatora w celu uzyskania wyceny. Należy dołączyć warunki pracy, wymagany zakres pokrycia, dostępny prześwit oraz ilość, aby zaproponowany zestaw koców mógł zostać sprawdzony pod kątem dopasowania, wymagań termicznych i dostępu serwisowego.
