Projekt oryginalnej (OEM) osłony termicznej katalizatora zazwyczaj zaczyna się od prostej prośby: zabezpieczenia panelu podłogowego, wiązki przewodów, przewodu płynu, czujnika, elementu skrzyni biegów lub pobliskiego zespołu przed ciepłem z katalizatora. Sama część może wyglądać na prostą, ale niezawodna osłona produkcyjna zależy od geometrii, stopnia pokrycia, prześwitu, konstrukcji materiałowej, montażu i powtarzalności instalacji.
Ten przewodnik jest przeznaczony dla producentów pojazdów, dostawców układów wydechowych, marek tuningowych, firm produkujących części zamienne oraz dystrybutorów przygotowujących zapytanie ofertowe dotyczące niestandardowej osłony termicznej. Koncentruje się on na informacjach, których potrzebuje producent przed zaleceniem konstrukcji lub wyprodukowaniem prototypu.
W przypadku produktu ogólnego przeznaczenia zapoznaj się zosłoną termiczną katalizatora BSTFLEX. Aby zapoznać się z szerszą ofertą produktów, odwiedź stronęInne produkty stanowiące osłony termiczne.
Długość, szerokość i obwód są ważne, ale nie definiują w pełni zastosowania. Dwa katalizatory o podobnych wymiarach zewnętrznych mogą wymagać różnych osłon, ponieważ środowisko montażowe jest inne.
Jeden katalizator może znajdować się pod podłogą pasażera z wystarczającą ilością miejsca na metalową osłonę dystansową. Inny może być umieszczony blisko przewodu oleju lub wiązki przewodów i wymagać zwartej, wielowarstwowej bariery. Program części zamiennych może wymagać szerokiego dopasowania, podczas gdy program OEM może wymagać uformowanej części z gotowymi otworami, wspornikami i kontrolowaną orientacją montażu.
Przed omówieniem materiału określ problem termiczny:
Pytania te pozwalają określić, czy w projekcie należy zastosować uformowaną osłonę metalową, elastyczną osłonę wielowarstwową, zdejmowaną matę izolacyjną czy konstrukcję hybrydową.
| Pozycja zapytania ofertowego | Informacje do podania | Dlaczego to ma znaczenie |
|---|---|---|
| Pojazd lub sprzęt | Model pojazdu, silnik, układ wydechowy, typ maszyny lub nazwa platformy | Zapewnia kontekst zastosowania i pomaga określić ograniczenia przestrzenne. |
| Geometria katalizatora | Długość całkowita, szerokość korpusu, obwód, lokalizacja wlotu i wylotu, stożki, połączenia i pozycje czujników | Określa kształt osłony oraz obszary, które muszą pozostać odsłonięte. |
| Zabezpieczany element | Panel podłogowy, okablowanie, wąż, przewód paliwowy, przewód hamulcowy, układ olejowy, skrzynia biegów, element plastikowy lub inny zespół | Wyjaśnia kierunek, w którym należy kontrolować ciepło. |
| Dostępny prześwit | Minimalna odległość pomiędzy katalizatorem, osłoną a sąsiednimi częściami | Określa dopuszczalną grubość, szczelinę powietrzną i metodę mocowania. |
| Warunki termiczne | Normalne warunki pracy, warunki szczytowe, cykl pracy i wszelkie zmierzone temperatury | Wspiera dobór materiałów i izolacji. |
| Środowisko | Podwozie, komora silnika, zastosowania terenowe, morskie, pojazdy użytkowe, silniki stacjonarne lub inne warunki eksploatacji | Wpływa na odporność na korozję, ochronę przed ścieraniem i wybór powierzchni zewnętrznej. |
| Metoda montażu | Istniejące wsporniki, sworznie, otwory, zaciski, opaski, taśmy, sprężyny lub nowa propozycja montażu | Steruje powtarzalnością montażu i odpornością na wibracje. |
| Wymagania serwisowe | Instalacja stała, okazjonalny demontaż lub częsta inspekcja | Pomaga określić, czy odpowiednia jest konstrukcja sztywna, elastyczna czy zdejmowana. |
| Ilość | Ilość prototypowa, pierwsze zamówienie produkcyjne i szacowane roczne zużycie | Wpływa na oprzyrządowanie, proces produkcyjny, opakowanie i koszt jednostkowy. |
| Dokumentacja | Rysunek, raport z inspekcji, deklaracja materiałowa, etykietowanie, identyfikowalność lub wymagania dotyczące pakowania | Umożliwia dostawcy wycenę całego programu, a nie tylko samej części fizycznej. |
Uformowana metalowa osłona jest często wybierana, gdy część wymaga określonego kształtu, stabilnych punktów montażowych i kontrolowanej szczeliny powietrznej. W zależności od projektu może być wykonana z aluminium, stali nierdzewnej lub stopu o wyższej wydajności. Przetłoczenia, żebra, zagięcia i uformowane krawędzie mogą poprawić sztywność bez polegania wyłącznie na grubszym materiale.
Ta konstrukcja jest odpowiednia, gdy:
Uformowana osłona nie powinna być określana wyłącznie na podstawie stopu. Rysunek powinien również określać grubość materiału, wzór przetłoczeń lub żeber, wysokość formowania, położenie otworów, stan krawędzi, interfejs montażowy oraz wszelkie warstwy izolacyjne przymocowane do metalowej powłoki.

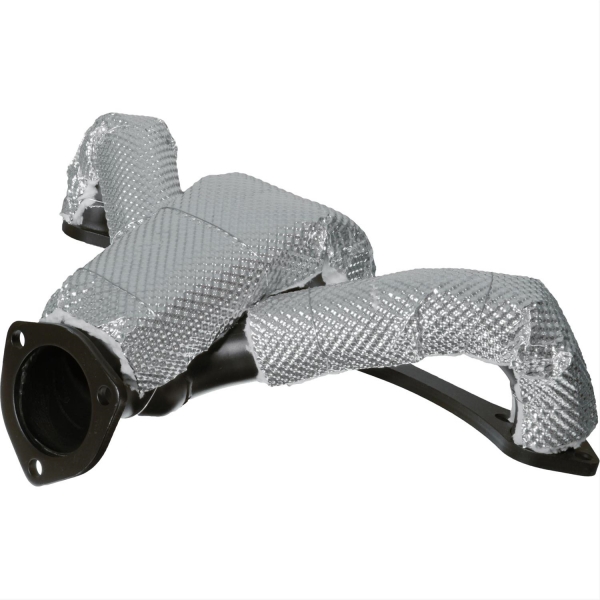

Elastyczna wielowarstwowa osłona termiczna może dopasować się do różnych kształtów katalizatora bez konieczności tworzenia w pełni wytłoczonej obudowy. Może łączyć metalową lub aluminiowaną powierzchnię zewnętrzną, warstwę izolacyjną i żaroodporną konstrukcję wewnętrzną. Opaski ze stali nierdzewnej, zaciski lub inne elementy mocowania mechanicznego mogą utrzymać osłonę w pozycji.
To podejście jest przydatne w przypadku:
Elastyczny nie oznacza nieokreślony. Gotowa część nadal wymaga kontrolowanych wymiarów, wzmocnionych otworów, bezpiecznego wykończenia krawędzi i układu mocowania, który zapobiega ruchom w kierunku czujników, spoin lub sąsiednich komponentów.
Zdejmowana kołdra umieszcza więcej izolacji blisko źródła ciepła i można ją ukształtować wokół nieregularnej obudowy. Może być odpowiednia tam, gdzie wymagane jest lokalne zatrzymanie ciepła i gdzie kołdra musi zostać zdemontowana do serwisu.
Zapoznaj się z Thermal Insulation Catalytic Converter Heat Blanket dla tego typu konstrukcji.
Decyzję o dokładnym zaizolowaniu katalizatora należy podjąć w odniesieniu do rzeczywistego projektu układu wydechowego. Należy wziąć pod uwagę pokrycie, wentylację, lokalizację czujników, trwałość katalizatora oraz wymagania termiczne producenta pojazdu. Kołdry nie należy traktować jako uniwersalnego zamiennika każdej oryginalnej metalowej osłony.
Osłona hybrydowa łączy uformowaną lub półsztywną powierzchnię metalową z warstwą izolacyjną. Metal zapewnia kształt, ochronę przed czynnikami środowiskowymi i stabilność montażu, podczas gdy izolacja zmniejsza przekazywanie ciepła przez cały zespół.
Ten format jest przydatny, gdy cienka, pojedyncza warstwa metalu nie zapewnia wystarczającej kontroli termicznej, ale gruba mata tekstylna zajmowałaby zbyt dużo miejsca lub nie spełniałaby wymogów montażowych.
Osłona termiczna katalizatora nie musi automatycznie osłaniać całego katalizatora. W wielu układach priorytetem jest przerwanie ścieżki promieniowania w kierunku konkretnego elementu. Osłona kierunkowa może chronić podłogę pojazdu, układ olejowy, wiązkę elektryczną lub przewód płynu, pozostawiając inne obszary odsłonięte.
Zakres ochrony należy określić na rysunku lub zaznaczyć na zdjęciach. Należy zidentyfikować:
Przykładowe rozwiązanie dla konkretnego pojazdu można znaleźć w sekcji Osłona termiczna katalizatora do Corvette C7 (2014–2019). Projekt dedykowany do konkretnego modelu wymaga innej kontroli wymiarowej niż uniwersalna osłona o szerokiej kompatybilności.
BARDZIEJ przydatne jest przypisanie funkcji do każdej warstwy niż podanie jednej nazwy materiału dla całej części. Wielowarstwowa osłona termiczna może wymagać osobnych materiałów na stronę gorącą, rdzeń izolacyjny, powierzchnię zewnętrzną, wzmocnienie krawędzi i elementy złączne.
| Część osłony | Typowe Opcje materiałowe | Kryteria doboru |
|---|---|---|
| Sztywna powłoka zewnętrzna | Aluminium, tłoczone aluminium, stal nierdzewna, tłoczona stal nierdzewna, stop niklu | Masa, narażenie na korozję, sztywność, metoda formowania, temperatura robocza i koszt. |
| Refleksyjna powierzchnia zewnętrzna | Folia aluminiowa, tkanina aluminiowana lub laminat metaliczny | Kierunek promieniowania cieplnego, narażenie na czynniki środowiskowe, elastyczność i trwałość powierzchni. |
| Warstwa izolacyjna | Włókno szklane, włókno wysokokrzemionkowe lub inna izolacja wysokotemperaturowa | Wymagana grubość, ściśliwość, narażenie termiczne, elastyczność i obsługa. |
| Warstwa strony gorącej | Siatka ze stali nierdzewnej, tkanina żaroodporna lub okładzina metalowa | Bezpośrednie narażenie, ścieranie, zanieczyszczenia i mocowanie do pakietu izolacyjnego. |
| Wzmocnienie krawędzi i otworów | Zagięta krawędź metalowa, szyta taśma wysokotemperaturowa, przelotka, oczko lub wzmocniony płat | Odporność na przecięcie, obciążenie montażowe i wielokrotny serwis. |
| Układ mocowania | Opaski ze stali nierdzewnej, zaciski, taśmy, sprężyny, śruby, kołki lub wsporniki | Drgania, czas montażu, wymóg demontażu i dostępne punkty montażowe. |
Odporność na temperaturę to tylko część kryteriów doboru. Materiał musi również przetrwać cykle termiczne, drgania, wilgoć, zanieczyszczenia drogowe i siły występujące podczas montażu.
Osłona termiczna z dystansem opiera się zazwyczaj na kontrolowanej przestrzeni między gorącym elementem a osłoną. Przestrzeń ta przerywa bezpośrednie przewodzenie ciepła i może poprawić wydajność odblaskowej bariery metalowej. Konstrukcja montażowa musi zachować szczelinę po wielokrotnym nagrzewaniu, chłodzeniu i wibracjach.
Stykowa lub ściśle dopasowana osłona elastyczna działa inaczej. Wykorzystuje ona izolację do spowolnienia transferu ciepła i może owijać się wokół części korpusu katalizatora. Konstrukcja musi pozostawać stabilna bez przesuwania się, otwierania na szwie lub koncentrowania obciążeń na czujnikach i okablowaniu.
Zapytanie ofertowe (RFQ) powinno określać, czy proponowana osłona to:
Bez tych informacji oferty cenowe oparte na tych samych wymiarach zewnętrznych mogą dotyczyć całkowicie różnych produktów.
Wiele problemów z osłonami termicznymi zaczyna się na styku montażowym, a nie w samym materiale izolacyjnym. Osłona, która porusza się, grzechota lub obraca, może stracić szczelność i wejść w kontakt z pobliskimi komponentami.
Podczas projektowania należy wziąć pod uwagę następujące kwestie:
W przypadku programu części zamiennych metoda montażu powinna być zrozumiała bez fabrycznych narzędzi. W przypadku linii montażowej OEM priorytetem może być czas taktowania, funkcje poka-yoke, kontrolowany moment dokręcania elementów złącznych oraz stała orientacja części.
BSTFLEX może analizować projekty na podstawie rysunku klienta, geometrii CAD, szkicu wymiarowego, zaznaczonych fotografii lub fizycznej próbki należącej do klienta. Najlepszy format wyjściowy zależy od stopnia zaawansowania projektu.
Kontrolowany rysunek jest preferowaną podstawą do powtarzalnej produkcji. Powinien określać kluczowe wymiary, bazy, lokalizacje otworów, układ materiałów, grubość, tolerancje, wykończenie krawędzi i poziom wersji.
Dane CAD są przydatne w przypadku ukształtowanych osłon metalowych i ciasno spakowanych zespołów. Jeśli to możliwe, należy dołączyć otaczające komponenty lub obwiednię prześwitu. Sam model konwertera nie pokazuje podłogi, okablowania, wsporników i innych części, które definiują dostępną przestrzeń.
Próbka może określać podstawową geometrię, ale powinna jej towarzyszyć informacja o zastosowaniu. Zużyta część może być zdeformowana, zanieczyszczona lub zmieniona w wyniku eksploatacji. Projekt powinien rozróżniać wymiary skopiowane z próbki oraz wymiary, które muszą zostać skorygowane do produkcji.
Do wstępnej oceny należy dostarczyć zdjęcia z kilku kątów wraz z odniesieniem skali lub wymiaru. Zaznacz źródło ciepła, chronioną część, proponowane punkty montażowe i strefy zastrzeżone. Ta metoda może stanowić podstawę wstępnego zalecenia, ale przed rozpoczęciem powtarzalnej produkcji nadal potrzebny jest kontrolowany rysunek lub zatwierdzona próbka.
Więcej informacji na temat dostępnego wsparcia w zakresie przetwarzania i pakowania można znaleźć w sekcji BSTFLEX Custom Capabilities.
Prototyp powinien odpowiadać na coś więcej niż tylko pytanie: „Czy pasuje?”. Przegląd próbki powinien potwierdzić, czy część może być montowana w sposób powtarzalny i czy pozostaje w zamierzonej pozycji podczas pracy.
Praktyczny plan zatwierdzania może obejmować:
Wydajność termiczna powinna być oceniana w zmontowanym podzespole. Arkusze danych materiałowych są przydatne do wstępnej selekcji, ale nie zastępują pomiarów na rzeczywistym pojeździe lub układzie wydechowym.
| Obszar kontroli | Typowa metoda kontroli |
|---|---|
| Całkowite wymiary | Sprawdzenie z zatwierdzonym rysunkiem, szablonem lub sprawdzianem. |
| Krytyczne otwory i wycięcia | Zweryfikuj pozycję, rozmiar i orientację względem zdefiniowanych baz. |
| Budowa materiałowa | Potwierdź stop, tkaninę, izolację, sekwencję warstw i zatwierdzoną grubość. |
| Uformowany kształt | Użyj sprawdzianu kontrolnego, próbki dopasowania lub zdefiniowanych wymiarów profilu. |
| Wykończenie krawędzi | Sprawdź zagięcia, obszycia, szwy oraz kontrolę ostrych krawędzi. |
| Elementy złączne | Potwierdź typ, ilość, długość, mocowanie oraz dołączony sprzęt instalacyjny. |
| Jakość wykonania | Sprawdź pod kątem rozerwań, luźnych włókien, otwartych szwów, rozwarstwienia, zniekształceń i zanieczyszczeń. |
| Identyfikacja | Zweryfikuj numer części, rewizję, oznaczenie partii oraz pozycję etykiety, jeśli jest wymagana. |
| Pakowanie | Potwierdź separację części, ochronę przed deformacją, policzoną ilość i etykietowanie klienta. |
Limity akceptacji powinny zostać uzgodnione przed rozpoczęciem produkcji. Określenia takie jak „ciasne dopasowanie” lub „takie samo jak próbka” nie są wystarczające dla wymiarów krytycznych. Zatwierdzony rysunek, próbka wzorcowa i metoda inspekcji powinny określać, co może się zmieniać, a co musi pozostać pod kontrolą.
Format handlowy wpływa na projekt produktu i opakowanie.
Programy OEM zazwyczaj wymagają kontrolowanych rysunków, zarządzania rewizjami, stabilnych materiałów, powtarzalnych inspekcji i opakowań produkcyjnych. Roczne zużycie i harmonogram wdrożenia powinny zostać uwzględnione na etapie wyceny.
Programy rynku wtórnego mogą wymagać szerszej tolerancji wymiarowej, elementów montażowych, instrukcji montażu i opakowań detalicznych. Dostawca musi wiedzieć, czy produkt jest dedykowany do konkretnego pojazdu, czy przeznaczony do różnych konwerterów.
Aplikacje wyczynowe mają często zmodyfikowane układy wydechowe i ograniczoną przestrzeń montażową. Konstrukcje elastyczne lub o niskich wymaganiach narzędziowych mogą być przydatne podczas prac rozwojowych, po których następuje bardziej kontrolowany projekt po potwierdzeniu dopasowania.
Dystrybutorzy mogą wymagać niestandardowych etykiet, neutralnych opakowań, informacji o kodach kreskowych, instrukcji oraz ilości w opakowaniach dostosowanych do obsługi magazynowej. Wymagania te powinny być wyceniane razem z częścią, a nie dodawane po zatwierdzeniu próbki.
Wyślij następujące informacje, aby uzyskać dokładniejszą wycenę:
Gdy projekt nie jest jeszcze ostateczny, wyślij dane aplikacji zamiast wybierać materiał wyłącznie na podstawie odporności temperaturowej. BSTFLEX może porównać konstrukcje sztywne, elastyczne i izolowane pod kątem dostępnej przestrzeni i wymagań produkcyjnych.
Wyślij dane aplikacji, wymiary lub rysunek katalizatora, prześwit otaczający, chronione komponenty, warunki termiczne, wymagany stopień pokrycia, metodę montażu, wielkość prototypu oraz prognozę produkcji. Przydatne są również zdjęcia z zaznaczonymi gorącymi strefami i obszarami ograniczonymi.
Tak. Próbka należąca do klienta może posłużyć jako punkt odniesienia do prac rozwojowych. Do próbki należy dołączyć informacje dotyczące montażu oraz wszelkie wymiary, które muszą zostać skorygowane lub kontrolowane. Przed rozpoczęciem seryjnej produkcji należy ustalić zatwierdzony rysunek lub wzorzec.
Osłona uniwersalna została zaprojektowana tak, aby pasować do różnych wymiarów katalizatorów i zazwyczaj jest dopasowywana podczas montażu. Osłona termiczna OEM jest opracowywana dla określonego pojazdu lub układu wydechowego i wykorzystuje kontrolowaną geometrię, punkty montażowe oraz specyfikacje produkcyjne.
Niekoniecznie. Zakres pokrycia powinien odpowiadać celowi termicznemu. Osłona kierunkowa może chronić podłogę, okablowanie lub przewody płynów bez całkowitego obudowywania katalizatora. Pełne lub bliskie pokrycie wymaga analizy wymagań dotyczących katalizatora, czujników, wentylacji i układu wydechowego.
Nie ma jednego uniwersalnego materiału do każdego projektu. Aluminium może zmniejszyć wagę, stal nierdzewna zapewnia wytrzymałość i trwałość środowiskową, a struktury wielowarstwowe mogą zapewnić dodatkową izolację. Prawidłowy wybór zależy od temperatury, prześwitu, montażu, wibracji, narażenia na korozję i metody produkcji.
BSTFLEX obsługuje sztywne osłony metalowe, elastyczne osłony wielowarstwowe, konstrukcje z podkładem izolacyjnym oraz zdejmowane koce izolacyjne katalizatora. Zalecany format zależy od geometrii, dostępnej przestrzeni, wymagań eksploatacyjnych i wielkości zamówienia.
Ilości prototypowe i próbne mogą zostać zweryfikowane przed rozpoczęciem produkcji seryjnej. Etap próbny powinien potwierdzić dopasowanie, stopień pokrycia, montaż, stabilność mocowania oraz wydajność termiczną w rzeczywistym zespole.
Tak. Etykietowanie, opakowania neutralne, opakowania markowe, paczki o określonej liczbie sztuk, kody kreskowe oraz identyfikacja numeru części klienta mogą zostać omówione w ramach programu OEM lub dystrybucyjnego.
Ningguo BST Thermal Products Co., Ltd. produkuje samochodowe produkty ochrony termicznej dla programów OEM, na rynek wtórny oraz dla marek własnych. Projekty mogą być analizowane na podstawie rysunków, danych CAD, wymiarów, fotografii lub próbek dostarczonych przez klienta.
Wyślij informacje o swoim projekcie do skontaktuj się z BSTFLEX. Podaj geometrię konwertera, chronione komponenty, dostępną przestrzeń, preferowany sposób montażu, wielkość serii próbnej oraz szacowany wolumen produkcji, aby konstrukcja i wycena mogły zostać ocenione łącznie.
