Zbyt mała aluminizowana osłona termiczna może być trudna w montażu, powodować zgniecenie chronionego zespołu lub uszkodzić warstwę refleksyjną. Zbyt duża osłona może oddalić się od obszaru narażonego na działanie ciepła, kolidować z otaczającymi komponentami i utrudniać spójny montaż OEM.
Prawidłowy dobór rozmiaru zaczyna się zatem od rzeczywistych wymiarów skompletowanego komponentu oraz sposobu montażu osłony.
BSTFLEX produkuje aluminizowane osłony termiczne do samochodowych wiązek przewodów, kabli, węży i przewodów płynów w wersjach rurkowych, szytych, owijanych, na rzep, zatrzaskowych i samozamykających się.
Wymiary osłony termicznej można opisać na kilka różnych sposobów w zależności od konstrukcji.
Typowe określenia wymiarów obejmują:
Te wymiary nie są zamienne.

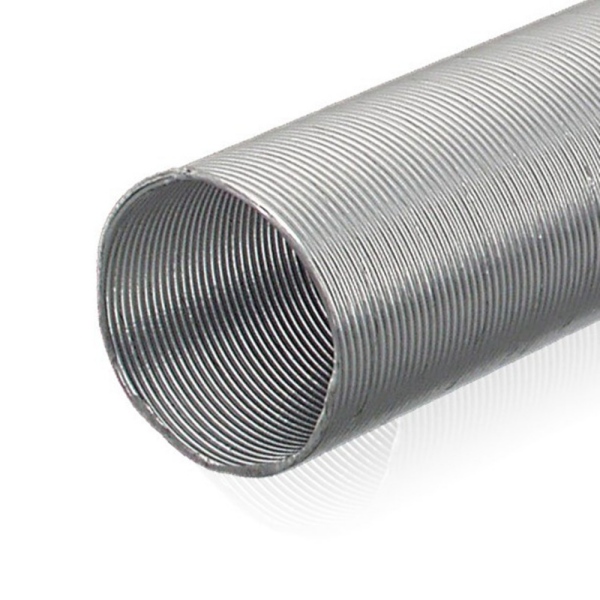

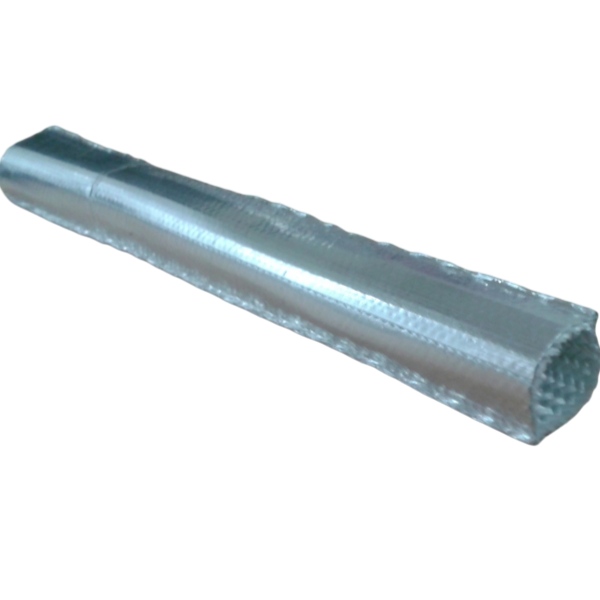

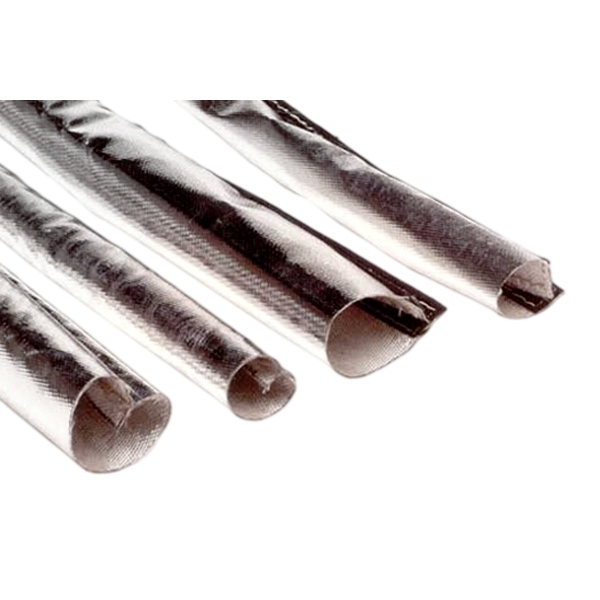

Pleciona osłona rurkowa, szyta osłona rurkowa i owijana osłona termiczna mogą być opisywane jako pasujące do tej samej średnicy węża, mimo że są wytwarzane z zupełnie innych wymiarów początkowych.
W przypadku większości zastosowań wiązek przewodów i węży dobór rozmiaru zaczyna się od średnicy zewnętrznej chronionego komponentu.
Nie używaj wyłącznie:
Te specyfikacje opisują inne aspekty komponentu i niekoniecznie wskazują rzeczywistą średnicę zewnętrzną, która musi zmieścić się wewnątrz osłony.
Zmierz skompletowany zespół w dokładnym miejscu, w którym zostanie zainstalowana ochrona termiczna.
Wąż może być sprzedawany według średnicy wewnętrznej, ale osłona ochronna pasuje na zewnętrzną stronę węża.
Gotowa średnica zewnętrzna węża obejmuje:
Dwa węże o tej samej nominalnej średnicy wewnętrznej mogą zatem wymagać różnych rozmiarów osłon termicznych.
W przypadku projektów OEM należy w miarę możliwości podać rzeczywistą średnicę zewnętrzną węża oraz tolerancję z rysunku węża.
Wiązka przewodów nie zawsze stanowi idealnie okrągły pakiet.
Wiązka może zawierać:
Zmierzyć kilka punktów wzdłuż chronionego odcinka i zanotować zarówno normalne, jak i maksymalne wymiary wiązki.
Jeśli wiązka jest silnie owalna, a nie okrągła, pomiary szerokości i grubości mogą być bardziej przydatne niż pojedyncza szacowana średnica.
W przypadku nasuwanej osłony termicznej największy element, który musi fizycznie przejść przez osłonę, może decydować o wymaganym rozmiarze.
Może to nie być sam wąż lub kabel.
Wymiarem decydującym może być:
Zmierzyć te elementy przed wybraniem tulei rurowej.
Rozważ wiązkę przewodów o stosunkowo kompaktowym pakiecie kabli, ale ze złączem znacznie szerszym niż korpus wiązki.
Jeśli tuleja rurowa zostanie wybrana wyłącznie na podstawie średnicy wiązki, złącze może nie przejść przez tuleję.
Możliwe rozwiązania obejmują:
Najbardziej odpowiednie rozwiązanie zależy od sekwencji montażu OEM i wymaganego dopasowania końcowego.
Rurowy rękaw termiczny wymaga wystarczającego luzu, aby można go było zamontować na chronionym komponencie.
Nie ma jednak uniwersalnej wartości procentowej, którą należy automatycznie dodawać do średnicy zewnętrznej każdego komponentu.
Wymagany zapas zależy od:
Sztywno wykonany szyty rękaw może wymagać innego zapasu wymiarowego niż rozciągliwy rękaw opleciony.
W przypadku krytycznych zastosowań produkcyjnych należy wybrać rozmiar nominalny z tabeli wymiarów rzeczywistego produktu i potwierdzić dopasowanie na próbce reprezentatywnej dla produkcji.
Ścisłe dopasowanie może wydawać się pożądane, ale zbyt ciasny rękaw może stwarzać kilka problemów.
Może on:
Rękaw powinien być dobrze dopasowany, a jednocześnie umożliwiać praktyczny montaż.
Zbyt duży rozmiar również może stwarzać problemy.
Zbyt luźny rękaw może:
Dobór rozmiaru powinien zatem równoważyć luz montażowy z kontrolą położenia.
Podczas pomiaru samochodowej wiązki przewodów należy zanotować:
| Pomiar | Dlaczego to ma znaczenie |
|---|---|
| Normalna średnica zewnętrzna wiązki | Określa podstawowy rozmiar osłony |
| Maksymalna średnica zewnętrzna wiązki | Uwzględnia owinięte lub wzmocnione sekcje |
| Wymiary złącza | Określa, czy możliwy jest montaż nasuwany |
| Wymiary punktu rozgałęzienia | Identyfikuje nieregularne sekcje |
| Długość chroniona | Określa gotową długość osłony |
| Promień gięcia | Pomaga ocenić elastyczność osłony |
| Pozycje zacisków i wsporników | Zapobiega interferencji z osprzętem montażowym |
Pełny przegląd ochrony wiązek przewodów można znaleźć w artykule: Osłony termiczne do samochodowych wiązek przewodów: materiały, konstrukcje i zastosowania.
W przypadku zespołu węża należy zmierzyć więcej niż tylko elastyczny korpus węża.
Zapisz:
Tam, gdzie osłona musi przejść przez złączkę, złączka może określać minimalną średnicę montażową, nawet jeśli ostateczna osłona ma pasować do znacznie mniejszego korpusu węża.
Przewody paliwowe i hamulcowe mogą wykorzystywać elastyczne węże, sztywne rurki lub kombinacje obu tych elementów.
W przypadku sztywnej rurki średnica zewnętrzna jest zazwyczaj stosunkowo stała. W przypadku kompletnego zespołu węża złączki i tuleje zaciskowe mogą być znacznie większe niż główny przewód.
Określ, czy osłona będzie:
Informacje na temat zastosowań przewodów paliwowych i hamulcowych można znaleźć w produktach BSTFLEX Aluminiowa osłona termiczna do przewodów paliwowych i hamulcowych.
Węże układu chłodzenia i nagrzewnicy mogą charakteryzować się stosunkowo dużymi średnicami zewnętrznymi oraz skomplikowanymi, formowanymi łukami.
Zmierz wąż na całej długości strefy chronionej, zamiast zakładać, że jedna średnica nominalna dotyczy całego elementu.
Zwróć szczególną uwagę na:
Rękaw pasujący do odcinka prostego może stać się zbyt ciasny wokół uformowanego łuku.
Przewody oleju i płynu przekładniowego często łączą sztywne metalowe rurki, elastyczne węże i zakuwane złączki.
Każda sekcja może wymagać innej strategii stosowania rękawów.
Rękaw rurkowy może być odpowiedni dla prostej sekcji elastycznej, podczas gdy konstrukcja owijana może być łatwiejsza tam, gdzie przewód jest już zainstalowany lub zawiera duże stałe złączki.
Węże hydrauliczne wymagają szczególnej uwagi na wymiary złączek i ruch węża.
Osłona ochronna nie powinna:
Zmierz wąż przy jego maksymalnej geometrii roboczej, jeśli jest to istotne, a nie tylko wtedy, gdy zespół leży prosto na stole.
Wsuwaną osłonę należy dobrać pod kątem zarówno gotowego komponentu, jak i drogi montażu.
Postępuj zgodnie z poniższą procedurą:
W przypadku części produkcyjnych prototipy powinny reprezentować maksymalne oczekiwane wymiary komponentu, a nie tylko rozmiar nominalny.
Rękaw owijany dobiera się inaczej, ponieważ nie musi być nasuwany na komponent.
Szerokość otwartego materiału musi pokrywać zewnętrzny obwód węża lub wiązki oraz zapewniać wystarczający zakład na zapięcie.
W przypadku elementu w przybliżeniu okrągłego podstawowy obwód można oszacować w następujący sposób:
Obwód = π × Średnica zewnętrzna
Ostateczna szerokość po otwarciu musi również uwzględniać:
Dlatego sam teoretyczny obwód nie powinien być stosowany jako szerokość produkcyjna.
W przypadku niestandardowego rękawa owijanego należy przesłać firmie BSTFLEX rzeczywistą średnicę zewnętrzną komponentu oraz wymagany typ zapięcia, aby gotowa szerokość i zakład mogły zostać opracowane pod kątem danej konstrukcji.

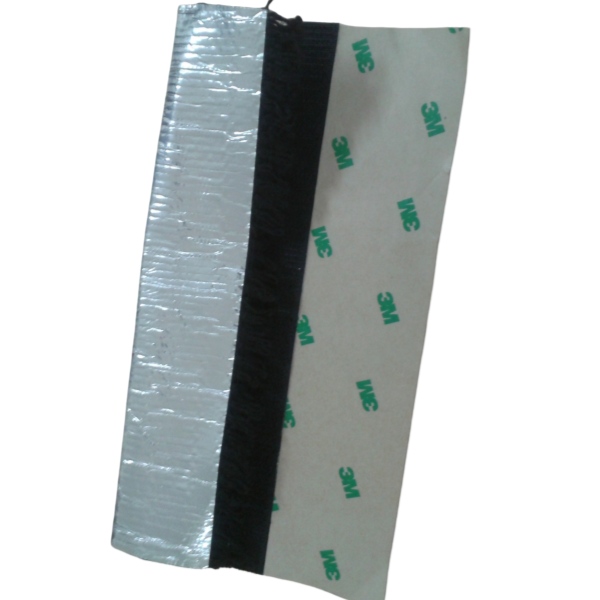

Rękaw zapinany na rzep owija się wokół komponentu i zamyka wzdłuż szwu podłużnego.
Ważne wymiary obejmują:
Niewielki zakres regulacji zapięcia może być przydatny, ale produkt nie powinien polegać na nadmiernym zakresie zakładki, aby rekompensować nieprawidłowy rozmiar.
BSTFLEX oferuje aluminiowy rękaw termiczny z osłoną i zapięciem na rzep do gotowych węży, kabli i wiązek przewodów.
Rękawy termiczne z zapięciem na zatrzaski potrzebują odpowiedniej szerokości materiału, aby otoczyć komponent, umożliwiając jednocześnie spójne dopasowanie zatrzasków.
Specyfikacja powinna zawierać:
W przeciwieństwie do zapięcia o nieskończonej regulacji, stałe zatrzaski tworzą określone pozycje. Dlatego dokładna kontrola wymiarów jest szczególnie ważna.
Zobacz BSTFLEX ciepłoochronny rękaw z zapięciem na zatrzaski.

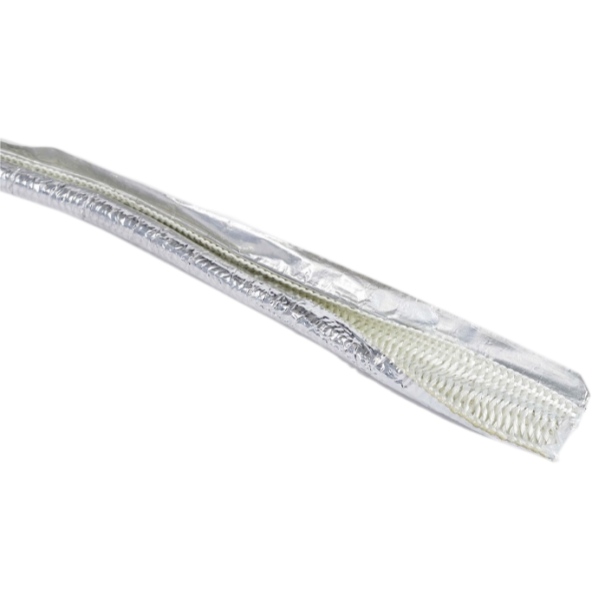

Rękaw samozamykający się wykorzystuje zachodzące na siebie krawędzie lub zintegrowaną strukturę zamknięcia.
Konstrukcja wymaga wystarczającej zakładki, aby pozostać zamkniętą wokół komponentu w całym przewidywanym zakresem wymiarowym.
Jeśli komponent jest zbyt duży:
Jeśli komponent jest zbyt mały:
W przypadku tej konstrukcji zobacz BSTFLEX Samo-zamykający się rękaw z folii aluminiowej i włókna szklanego.
Niektóre elastyczne rękawy są dostarczane lub kontrolowane w stanie spłaszczonym.
Uzyskana szerokość na płasko nie powinna być automatycznie interpretowana jako gotowa średnica wewnętrzna.
Zależność zależy od:
Za każdym razem, gdy zapytanie ofertowe (RFQ) zawiera szerokość na płasko, należy jasno określić, w jaki sposób ten wymiar został zmierzony.
Jeśli szerokość na płasko jest częścią specyfikacji produktu:
Pomaga to upewnić się, że dostawca i klient używają tej samej definicji wymiarowej.
Średnica rękawa to tylko jedna część doboru rozmiaru. Prawidłowa chroniona długość jest równie ważna.
Rękaw powinien zakrywać całą strefę narażenia na działanie wysokiej temperatury.
Przy określaniu długości cięcia należy zidentyfikować:
Rura ochronna kończąca się w strefie silnego ciepła radiacyjnego może pozostawić sąsiedni komponent odsłonięty.
Zakrzywiony wąż lub wiązka mogą wymagać dłuższej rury ochronnej niż odległość w linii prostej między ich punktami końcowymi.
Mierz wzdłuż rzeczywistej ścieżki prowadzenia.
Jest to szczególnie ważne w przypadku:
W przypadku części OEM specyficznych dla komponentów należy użyć długości osi rysunku lub innej jasno zdefiniowanej metody pomiaru.
Rura ochronna zmienia kształt po zgięciu.
W zależności od konstrukcji, gięcie może:
Dlatego prototyp należy ocenić na rzeczywistym zgiętym komponencie, gdy prowadzenie obejmuje ciasne łuki.
W przypadku węży i przewodów płynowych złączka często kontroluje montaż rury ochronnej.
Zarejestruj maksymalne wymiary zewnętrzne:
Jeśli te komponenty nie mogą przejść przez wybraną rurę ochronną rurową, konstrukcja owijana może zapewnić bardziej praktyczne rozwiązanie.
Złącza elektryczne mogą być kilka razy szersze niż wiązka kabli.
Przed określeniem rury ochronnej rurowej ustal, czy:
Jeśli złącze znajduje się w strefie wysokiej temperatury, samo zatrzymanie osłony przed złączem może nie rozwiązać całkowicie problemu termicznego.
Zwiększanie średnicy osłony nie zawsze jest właściwym rozwiązaniem w przypadku nieregularnych wiązek.
Duża osłona wokół małej wiązki może poluzować się i być trudna do ułożenia.
Jeśli wiązka zawiera:
osłona dedykowana dla danego komponentu może zapewnić lepsze dopasowanie i ochronę termiczną.
BSTFLEX produkuje Niestandardowe aluminiowane osłony termiczne z włókna szklanego do zastosowań motoryzacyjnych dla układów, które nie mogą zostać skutecznie zabezpieczone za pomocą konwencjonalnej prostej osłony.
Osłony termiczne instalowane w pobliżu kolektorów wydechowych i turbosprężarek muszą zachować prawidłowe położenie względem źródła ciepła.
Zbyt duży rozmiar może umożliwić obracanie się osłony lub jej opadanie w stronę gorącego elementu.
Zbyt mały rozmiar może ściskać chronioną wiązkę lub utrudniać montaż.
Oprócz wymiarów osłony należy zanotować:
W przypadku tego zastosowania patrz Jak chronić okablowanie samochodowe w pobliżu kolektorów wydechowych i turbosprężarek.
| Metoda montażu | Główny wymóg dotyczący rozmiaru | Częste ryzyko związane z doborem rozmiaru |
|---|---|---|
| Nasuwana rurka | Średnica wewnętrzna musi mieścić komponent i ścieżkę montażową | Złącze lub kształtka nie mogą przejść |
| Rozprężna rurka | Zakres rozprężania musi obejmować największą sekcję montażową | Rozprężanie zmienia długość lub dopasowanie |
| Zszywana rurka | Tolerancja średnicy wewnętrznej i szwu w stanie wykończonym | Niewystarczający luz montażowy |
| Opaska na rzep | Obwód komponentu plus zaprojektowana zakładka | Zbyt mała lub nadmierna zakładka |
| Zamknięcie na zatrzask | Zamknięty obwód i stała pozycja zatrzasku | Zatrzaski nie mogą się wyrównać wokół komponentu |
| Samozamykający się | Rozmiar komponentu musi mieścić się w zakresie użytecznej zakładki | Szew się otwiera lub osłona staje się luźna |
| Osłona o niestandardowym kształcie | Wiele wymiarów i geometria komponentu | Użycie jednej średnicy dla nieregularnej części |
W przypadku produkcji OEM same wymiary nominalne nie są wystarczające.
Weź pod uwagę tolerancje komponentów.
Jeśli wąż, wiązka lub złączka mają zakres tolerancji wymiarowych, przetestuj osłonę na maksymalnym oczekiwanym zespole, gdzie luz montażowy ma kluczowe znaczenie.
Oceń również minimalny oczekiwany komponent, w przypadku którego problemem jest luźność lub obracanie się osłony.
Sama osłona termiczna również ma tolerancje produkcyjne.
Potencjalne źródła wariacji obejmują:
Rysunki klienta powinny określać, które wymiary mają kluczowe znaczenie dla montażu, a które mogą wykorzystywać standardowe tolerancje produkcyjne.
Dwa produkty w postaci osłon termicznych opisane tą samą średnicą nominalną mogą nie mieć identycznej użytecznej przestrzeni wewnętrznej.
Różnice mogą wynikać z:
Podczas wymiany istniejącej części należy podać rzeczywiste wymiary komponentu oraz, jeśli to możliwe, oryginalną próbkę, zamiast polegać wyłącznie na oznaczeniu rozmiaru nominalnego innego dostawcy.
W przypadku istniejącej części należy zmierzyć:
Należy również określić średnicę zewnętrzną komponentu oraz środowisko termiczne. Zamiennik należy dobrać pod kątem funkcji, a nie tylko skopiować wymiarowo.
Prawidłowy format dostawy zależy od sposobu montażu koszulki przez klienta.
Odpowiednie, gdy klient przycina długość koszulki podczas montażu wiązki, przewodu elastycznego lub sprzętu.
Odpowiednie, gdy powtarzalna pozycja montażu i czas montażu są ważne.
Może obejmować długość cięcia, zamknięcia, wykończenie krawędzi, otwory, nacięcia, elementy złączne, etykiety i opakowanie zgodnie z zatwierdzonym rysunkiem.
W przypadku produkcji wielkoseryjnej gotowy komponent może zmniejszyć odchylenia spowodowane ręcznym cięciem na linii montażowej klienta.
Użyteczny rysunek osłony termicznej może zawierać:
Rysunek powinien jasno odróżniać wymiary osłony od wymiarów chronionego komponentu.
| Pytanie | Informacje do podania |
|---|---|
| Co jest chronione? | Wiązka przewodów, kabel, przewód elastyczny, sztywna rurka lub przewód płynowy |
| Jaka jest normalna średnica zewnętrzna? | Zmierzona średnica zewnętrzna komponentu |
| Jaka jest maksymalna średnica zewnętrzna? | Odcinek owinięty taśmą, gięcie, wzmocnienie lub miejscowe pogrubienie |
| Jakie jest największe złącze? | Wymiary złącza, tulei zaciskowej lub kształtki |
| Jak zostanie zainstalowany rękaw? | Wsuwany, owijany, samozatrzaskowy lub o niestandardowym kształcie |
| Jak długa jest strefa narażona na działanie ciepła? | Rzeczywista długość poprowadzonej ochrony |
| Czy komponent zgina się? | Promień gięcia i zakres ruchu |
| Jakie jest źródło ciepła? | Kolektor wydechowy, turbosprężarka, katalizator, zawór EGR lub inne źródło |
| Ile miejsca jest dostępne? | Minimalna odległość i przestrzeń montażowa |
| Czy wymagany jest dostęp serwisowy? | Konstrukcja zdejmowana lub stała |
| Jaka ilość jest wymagana? | Prototyp, seria i szacowane roczne zapotrzebowanie |
Rękaw pasuje na zewnętrzną stronę węża, więc średnica wewnętrzna węża nie określa wymaganej średnicy wewnętrznej rękawa.
Wybrany rękaw rurkowy pasuje do węża, ale nie może przejść przez tuleję zaciskową lub złącze.
Rękaw pasuje do głównej wiązki, ale staje się zbyt ciasny wokół odgałęzienia lub łączenia owiniętego taśmą.
Rękaw łatwo się montuje, ale przemieszcza się ze strefy narażonej na ciepło podczas pracy pojazdu.
Rękaw pasuje na prostej próbie, ale marszczy się, kompresuje lub otwiera po zainstalowaniu na rzeczywistym wygiętym komponencie.
Dostawca i klient używają różnych definicji wymiarowych, co skutkuje nieprawidłowo dobranym rozmiarem komponentu.
Prototyp pasuje do zespołu nominalnego, ale nie jest w stanie uwzględnić normalnych wahań produkcyjnych.
BSTFLEX produkuje odblaskowe osłony chroniące przed ciepłem do samochodowych wiązek przewodów, kabli, węży i przewodów płynów.
Personalizacja może obejmować:
Aby zapoznać się z ogólnym wyborem aluminiowanych osłon, odwiedź kategorię Aluminiowa osłona termiczna w BSTFLEX.
Aby uzyskać informacje dotyczące konkretnych materiałów, zobacz Aluminiowana osłona z włókna szklanego do ochrony wiązek przewodów samochodowych.
Aby dokonać wyboru między konstrukcją rurkową a zdejmowaną, zobacz Osłony termiczne typu Slide-On w porównaniu z wrap-around dla samochodowych wiązek przewodów.
Aby uzyskać wycenę OEM, wyślij do BSTFLEX wymiary chronionego komponentu, wymiary złącza lub armatury, wymaganą długość osłony, informacje o źródle ciepła, metodę montażu, rysunek lub zdjęcia, ilość prototypową oraz oczekiwane roczne zapotrzebowanie.
Zmierz rzeczywistą średnicę zewnętrzną węża, kabla lub wiązki przewodów w chronionym odcinku. Następnie sprawdź największe złącze, armaturę lub rozgałęzienie, przez które osłona musi przejść, i wybierz osłonę zgodnie z jej konstrukcją oraz tabelą wymiarów.
Niekoniecznie. Osłona potrzebuje praktycznego luzu montażowego, ale wymagany naddatek zależy od elastyczności osłony, budowy ścianek, geometrii elementu, długości oraz metody montażu. Nie ma jednego procenta, który miałby zastosowanie do każdej osłony termicznej.
Zmierz średnicę zewnętrzną węża, ponieważ osłona termiczna jest instalowana na zewnątrz węża.
Zmierz maksymalny wymiar zewnętrzny złączki lub tulei zaciskowej. Jeśli wybrana osłona rurkowa nie może przejść przez ten wymiar, zamontuj osłonę przed montażem złączki lub wybierz konstrukcję owijaną, samozamykającą się albo inną konstrukcję otwieraną.
Zmierz zarówno normalne, jak i maksymalne wymiary wiązki przewodów. Zmierz również złącza, punkty odgałęzień, owinięte taśmą sekcje oraz inne lokalne zgrubienia, które mogą wpłynąć na montaż.
Szerokość na płasko to szerokość osłony ułożonej na płasko. Nie jest ona automatycznie równa gotowej średnicy wewnętrznej. Zależność ta zależy od konstrukcji osłony, grubości materiału i projektu szwu.
W przypadku elementu o przybliżonym kształcie kołowym obwód można oszacować jako π pomnożone przez średnicę zewnętrzną elementu. Rzeczywista szerokość otwieranego płaszcza musi również uwzględniać wymagane zakładki, konstrukcyjny szew, grubość ścianki oraz naddatek produkcyjny.
Powinien pasować stabilnie, ale nie być zbyt ciasny. Zbyt mały luz może utrudnić montaż i zmniejszyć elastyczność, podczas gdy nadmierny luz może umożliwić przesuwanie się lub obracanie tulei.
Tak. Średnicę wewnętrzną, szerokość na płasko, szerokość po otwarciu, długość cięcia, rodzaj zapięcia, warstwy izolacji, wycięcia, łączniki i inne cechy wymiarowe można dostosować zgodnie z elementem i rysunkiem.
Wyślij zewnętrzną średnicę elementu, maksymalną lokalną średnicę, wymiary złącza lub złączki, wymaganą długość chronioną, informacje o zgięciach, lokalizację źródła ciepła, metodę montażu, dostępny prześwit oraz szacowaną ilość.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
tel/Whatsapp : 0086-15856303740
e-mail : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
