Wymiary arkuszy aluminiowych osłon termicznych do produkcji OEM

Zamawianie materiału na aluminiowe osłony termiczne wyłącznie według metrów kwadratowych nie mówi dostawcy, jak wydajnie będzie on przechodził przez proces produkcyjny klienta. Wymiary arkuszy wpływają na uzyski wykrojów, odpady z przycinania, orientację wzoru, operacje formowania, pakowanie i ostatecznie koszt każdej gotowej osłony termicznej.

W przypadku programu OEM najbardziej użyteczny rozmiar arkusza aluminiowej osłony termicznej nie jest zatem koniecznie największym dostępnym arkuszem. Jest to rozmiar, który pozwala uzyskać wymagane wykroje z kontrolowaną ilością odpadów i pasuje do procesu cięcia, tłoczenia i obsługi klienta.

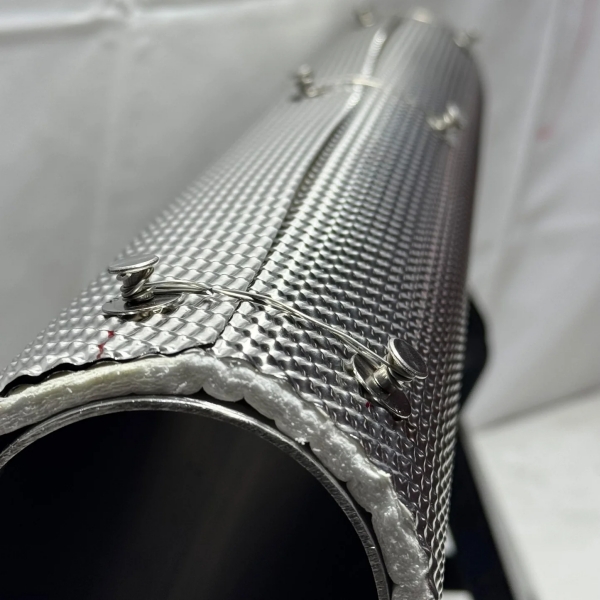

BSTFLEX dostarcza arkusze z tłoczonego aluminium do osłon termicznych do układów wydechowych samochodów, komór silnika, podwozia i innych zastosowań związanych z ochroną termiczną. Standardowe wymienione rozmiary obejmują 300 × 500 mm, 500 × 500 mm oraz 500 × 700 mm. W przypadku wymagań OEM spoza tych formatów należy podać wymagane wymiary i ilość produkcyjną do przeglądu projektu.

Zacznij od gotowej osłony termicznej, a nie od surowego arkusza

Prawidłowy rozmiar surowca należy wyznaczyć wstecz od gotowego komponentu.

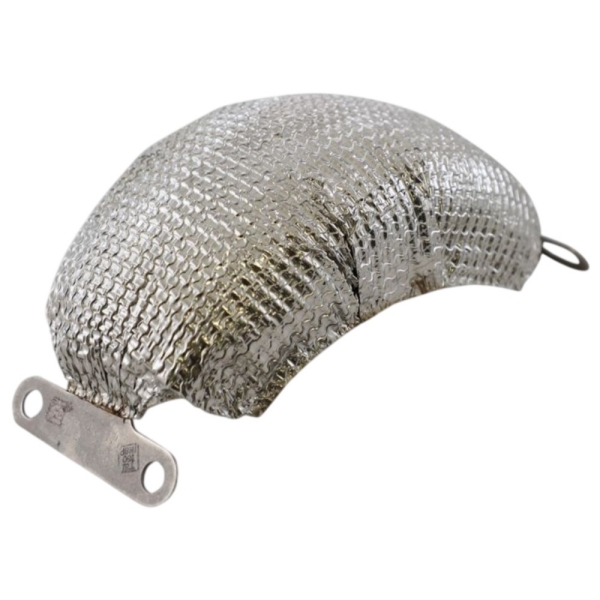

Klient wytwarzający płaską barierę może potrzebować niewiele więcej niż przycięcia obwodu. Trójwymiarowa osłona termiczna do samochodu może wymagać dodatkowego materiału na zagięcia, kołnierze, wypustki montażowe, uformowane krawędzie i ostateczne przycięcie.

Oznacza to, że należy zachować rozdzielczość trzech wymiarów:

• Wymiary gotowej osłony termicznej
• Wymiary płaskiego wykroju przed formowaniem
• Wymiary zakupionego arkusza

Rzadko są one identyczne.

Jeśli na przykład gotowa osłona ma wymiary 420 × 280 mm, zamówienie materiału o dokładnie takich wymiarach może nie pozostawić naddatku na podwinięcia krawędzi, obszary mocowania lub ostateczne przycięzenie. Wykrój należy najpierw opracować na podstawie procesu formowania, a następnie dobrać arkusz zakupowy na podstawie planu wykroju.

Standardowe rozmiary arkuszy aluminiowych osłon termicznych BSTFLEX

Aktualna oferta tłoczonych aluminiowych barier termicznych BSTFLEX obejmuje następujące standardowe wymiary paneli:

Te wymiary stanowią praktyczne punkty wyjścia. Nie należy ich interpretować jako jedynego możliwego wymogu OEM. Jeśli wielkość produkcji uzasadnia inny format materiału, należy podać żądany rozmiar w zapytaniu ofertowym (RFQ), aby można było potwierdzić wykonalność dostawy.

Co oznacza „aluminiowa osłona termiczna docięta na wymiar”?

Wyrażenie aluminiowa osłona termiczna docięta na wymiar może odnosić się do kilku bardzo różnych etapów dostawy.

Kupujący może prosić o:

• Arkusz prostokątny docięty do określonych wymiarów zewnętrznych
• Prostokątną formatkę produkcyjną gotową do tłoczenia
• Płaską formatkę wyciętą według profilu
• Panel materiałowy, który klient będzie ciął i formował we własnym zakresie
• W pełni uformowaną samochodową osłonę termiczną

Nie powinny one mieć tego samego opisu oferty cenowej.

Wysyłając zapytanie, należy określić dokładnie wymagany stan dostawy. Jeśli potrzebny jest wyłącznie surowy arkusz, należy podać jego wymiary. Jeśli od dostawcy oczekuje się wycięcia gotowego obrysu, należy dostarczyć kontrolowany rysunek. Jeśli wymagane jest również formowanie, oprócz geometrii wykroju należy dostarczyć rysunek gotowego komponentu.

Jak obliczyć wymagany rozmiar wykroju

Płaski wykrój musi zawierać wystarczającą ilość materiału, aby utworzyć wszystkie cechy w gotowej osłonie.

Typowe cechy wpływające na wymiary wykroju obejmują:

• Zagięte krawędzie
• Zagięte kołnierze
• Uchwyty montażowe
• Sekcje tłoczone lub zakrzywione
• Kołnierze otworów
• Elementy ustalające
• Obszary przycinania po formowaniu

W przypadku prostych gięć inżynierowie produkcyjni mogą obliczyć wstępny wykrój na podstawie geometrii gięcia, a następnie zweryfikować go poprzez próbne formowanie. Złożone osłony tłoczone zazwyczaj wymagają prac nad rozwojem wykroju w oparciu o rzeczywiste narzędzia i zachowanie materiału.

Nie należy dodawać dowolnego procentu do każdej strony gotowego komponentu i traktować tego jako wykroju produkcyjnego. Dodatkowy materiał powinien mieć określone przeznaczenie.

Uwzględnij przycinanie po formowaniu

Niektóre geometrie osłon termicznych są łatwiejsze do kontrolowania, gdy część jest najpierw formowana, a następnie przycinana.

W takich przypadkach początkowy wykrój celowo zawiera nadmiar materiału wokół wybranych krawędzi. Materiał ten zapewnia miejsce na odchylenia podczas formowania i może zostać usunięty po osiągnięciu przez część ostatecznego kształtu trójwymiarowego.

Rysunek powinien rozróżniać:

• Krawędź gotowego produktu
• Krawędź wykroju przed formowaniem
• Tymczasowy obszar przytrzymywania lub ustalania
• Linia cięcia po formowaniu

Bez tego rozróżnienia dział zakupów może porównywać oferty na dwa pozornie identyczne arkusze, mimo że jeden dostawca uwzględnił niezbędny materiał procesowy, a drugi nie.

Wydajność arkusza ma większe znaczenie niż sama powierzchnia arkusza

Kupujący OEM powinni ocenić, ile użytecznych wykrojów można wyprodukować z każdego zakupionego arkusza.

Rozważmy dwa formaty arkuszy o podobnej powierzchni całkowitej. Jeśli jeden pozwala na efektywne ułożenie czterech wykrojów, podczas gdy inny pozwala uzyskać tylko trzy ze względu na kierunek wzoru lub naddatki na krawędzie, niższa cena za metr kwadratowy może nie przełożyć się na niższy koszt osłony termicznej.

Przydatne porównanie kosztów materiałów przedstawia się zatem następująco:

Koszt zakupionego arkusza ÷ liczba akceptowalnych wykrojów uzyskanych z tego arkusza

Następnie należy dodać odpowiednie koszty cięcia, przycinania i obsługi odpadów.

W przypadku programów powtarzalnych należy w miarę możliwości przesłać dostawcy rysunek rozmieszczenia wykrojów (nestingu). Czyni to dyskusje na temat rozmiaru arkusza znacznie bardziej precyzyjnymi niż podawanie jedynie przybliżonej powierzchni gotowej części.

Orientacja wzoru może wpływać na układ cięcia

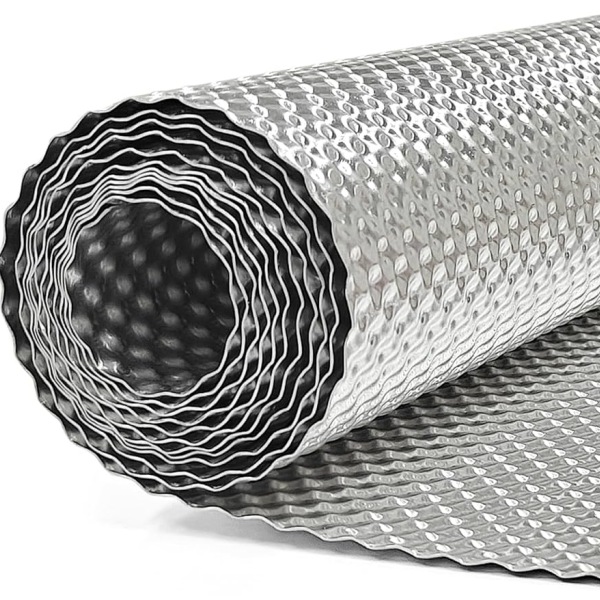

Materiał na osłony termiczne z tłoczonego aluminium ma powierzchnię trójwymiarową, a nie gładkie, płaskie wykończenie. W zależności od wybranego wzoru i kolejnej operacji formowania, orientacja może musieć pozostać spójna dla wszystkich wykrojów.

Jeśli orientacja jest ważna, należy ją wyraźnie zaznaczyć na rysunku wykroju.

Przydatne informacje na rysunku mogą obejmować:

• Kierunek wzoru
• Strona od źródła ciepła
• Orientacja względem pojazdu
• Kierunek formowania
• Krawędź odniesienia

Nie należy obrócić wykrojów podczas rozmieszczania wyłącznie w celu zwiększenia wydajności materiałowej, jeśli zatwierdzony komponent wymaga kontrolowanej orientacji.

Należy oddzielić grubość metalu bazowego od całkowitej wysokości przetłoczenia

Przy omawianiu wymiarów arkuszy aluminiowych osłon termicznych grubość wymaga osobnej definicji.

Grubość oryginalnego arkusza aluminiowego i całkowita wysokość tłoczonego profilu to niekoniecznie ten sam pomiar. Materiał o głębokiej strukturze zajmuje większą przestrzeń trójwymiarową, niż wskazywałaby na to sama grubość metalu bazowego.

W przypadku specyfikacji OEM należy dokładnie określić, który pomiar podlega kontroli.

Typowe pola obejmują:

Używanie słowa „grubość” do wszystkich czterech pomiarów może prowadzić do błędów przy zakupach.

Wybierz rozmiar arkusza zgodnie z procesem produkcji

Ręczna produkcja prototypów

Warsztaty prototypowe często preferują łatwe w obsłudze arkusze, które można zaznaczać, ciąć i kształtować bez specjalistycznego sprzętu do obsługi materiałów.

Mniejszy panel standardowy może być przydatny, gdy przed sfinalizowaniem wykroju produkcyjnego trzeba przetestować tylko jedną lub dwie osłony.

Cięcie partiami

W przypadku powtarzalnej produkcji z użyciem cięcia profilowego lub wykrawania priorytetem staje się wykorzystanie materiału i stała orientacja wykrawków.

Wymiary arkusza należy dopasować do układu rozkroju i urządzenia tnącego. Duże nieużywane obrzeża stanowią powtarzalny koszt, a nie tylko odpad prototypowy.

Tłoczenie i formowanie

W przypadku tłoczonej, samochodowej osłony termicznej wymiary wykrawka należy dobrać pod kątem procesu formowania. Materiał wymagany do ciągnienia, formowania kołnierza lub ostatecznego przycinania musi pozostać dostępny do momentu zakończenia odpowiedniej operacji.

Jeśli klient wymaga gotowego tłoczonego komponentu zamiast surowego arkusza aluminium, należy dostarczyć kompletny rysunek i osobno zdefiniować zakres dostawy.

Standardowy arkusz czy niestandardowy arkusz osłony termicznej z aluminium?

Panel standardowy jest często najwygodniejszym wyborem w przypadku ilości przeznaczonych do prac rozwojowych, części serwisowych i produkcji niskoseryjnej. Zapewnia znany format wyjściowy bez generowania nowego zapotrzebowania na rozmiar materiału.

Arkusz lub wykrojak dedykowany do projektu staje się bardziej atrakcyjny, gdy:

• Wielkość produkcji jest znacząca
• Standardowe panele generują nadmierną ilość odpadów
• Wykrojak jest znacznie większy niż wymienione rozmiary standardowe
• Określona szerokość poprawia efektywność rozkroju
• Linia produkcyjna wymaga kontrolowanego formatu wejściowego
• Pakowanie lub obsługa zautomatyzowana wymagają stałych wymiarów

Dostępność niestandardowych rozmiarów należy potwierdzić podczas wyceny dla żądanego stopu, stanu utwardzenia, wzoru, grubości i ilości. Nie należy zakładać, że każdy możliwy wymiar może zostać wyprodukowany z dowolnej kombinacji materiałów.

Kiedy kupujący powinni pytać o wykrawki osłon termicznych z aluminium?

Zakup wykrawków zamiast pełnych arkuszy może ograniczyć wewnętrzne prace związane z cięciem, gdy geometria komponentu i proces produkcji są już stabilne.

Takie podejście może mieć uzasadnienie w przypadku:

• Dostawców tier z dedykowanymi operacjami formowania
• Producentów układów wydechowych
• Tłocznie osłon termicznych dla motoryzacji
• Zakłady montażowe bez własnego działu cięcia blach
• Powtarzalne programy części zamiennych

Jednak wykrojnik ma wartość dodaną tylko wtedy, gdy jego geometria jest kontrolowana.

Rysunek zakupowy powinien określać wymiary, tolerancje, bazy, promienie naroży, otwory (jeśli występują), orientację wzoru i wymagania dotyczące krawędzi.

Materiał arkuszowy i gotowa osłona termiczna to różne pozycje zakupowe

BSTFLEX dostarcza materiał na osłony termiczne z aluminium, ale niektóre projekty wymagają gotowej metalowej osłony termicznej zamiast materiału arkuszowego.

Trzymaj te zapytania osobno.

Zapytanie materiałowe:stop, stan utwardzenia, grubość metalu bazowego, wzór, wymiary arkusza, ilość i opakowanie.

Zapytanie dotyczące surowca: wszystkie szczegóły dotyczące materiału oraz czysty rysunek, tolerancje profilu i wymagania dotyczące krawędzi.

Zapytanie dotyczące gotowej osłony termicznej: kompletny rysunek komponentu, geometria kształtowania, otwory, szczegóły montażowe, interfejsy i wymagania walidacyjne.

W przypadku formowanych komponentów metalowych klienci mogą również zapoznać się z ofertą BSTFLEX gamy metalowych osłon termicznych tłoczonych.

Pakowanie dużych lub cienkich arkuszy aluminiowych osłon termicznych

Opakowanie powinno chronić coś więcej niż tylko widoczną powierzchnię.

Cienkie panele tłoczone mogą ulec uszkodzeniu w wyniku niekontrolowanego przeładunku, zgniecenia krawędzi lub umieszczenia ciężkich przedmiotów na wierzchu stosu. Należy określić sposób pakowania zgodnie z wymiarami i procesem odbioru u klienta.

W przypadku zamówienia OEM przydatne informacje dotyczące pakowania obejmują:

• Arkusz w paczce
• Wymagana orientacja
• Wymagania dotyczące przekładek, jeśli dotyczy
• Ochrona krawędzi
• Numer części klienta
• Identyfikacja partii
• Format etykiety
• Maksymalna dopuszczalna waga paczki, jeśli określono

Wymagania dotyczące pakowania należy uzgodnić dla konkretnego produktu. Odpowiednie opakowanie dla arkusza 300 × 500 mm może nie być odpowiednie dla znacznie większego panelu niestandardowego.

Jak napisać zapytanie ofertowe (RFQ) na aluminiową płytę osłony termicznej

Precyzyjne zapytanie pozwala na porównanie ofert na tej samej podstawie.

Często zadawane pytania

Jakie rozmiary są dostępne dla aluminiowych arkuszy osłon termicznych BSTFLEX?

Aktualna oferta produktów BSTFLEX obejmuje aluminiowe arkusze osłon termicznych z przetłoczeniami o wymiarach 300 × 500 mm, 500 × 500 mm oraz 500 × 700 mm. W przypadku projektu OEM wymagającego innego formatu należy podać żądane wymiary i ilość, aby sprawdzić dostępność.

Czy aluminiowy arkusz osłony termicznej można przyciąć na wymiar?

Tak. Materiał został zaprojektowany z myślą o cięciu, składaniu i formowaniu w celu wytwarzania barier termicznych. W przypadku powtarzalnej produkcji należy określić, czy wymagany jest arkusz prostokątny, płaski wykrój, czy gotowy element formowany, ponieważ każdy z nich wymaga innych informacji zakupowych.

Czy powinienem zamówić arkusz o takim samym rozmiarze jak gotowa osłona termiczna?

Niekoniecznie. Formowanie, zagięte krawędzie, wypustki montażowe i ostateczne przycinanie mogą wymagać większej formatki początkowej. Należy opracować płaską formatkę na podstawie gotowej geometrii przed wybraniem rozmiaru zakupionego arkusza.

Czym jest formatka aluminiowej osłony termicznej?

Formatka to płaski kawałek materiału przygotowany do późniejszego formowania lub montażu. Może mieć kształt prostokątny lub być wycięty po obrysie w zależności od procesu produkcyjnego. Jej wymiary powinny być kontrolowane oddzielnie od wymiarów gotowej osłony termicznej.

Czy większy arkusz aluminiowej osłony termicznej jest zawsze tańszy w produkcji?

Nie. Wydajność zakupów zależy od uzysku użytecznych formatek, odpadów z cięcia, orientacji wykroju, obsługi oraz procesu produkcyjnego klienta. Należy porównywać koszt akceptowalnej formatki, a nie tylko powierzchnię arkusza.

Czy różne części osłon termicznych można układać gniazdowo na jednym arkuszu?

Tak, o ile pozwala na to ich geometria, orientacja wykroju i wymagania produkcyjne. Układ gniazdowy może poprawić wykorzystanie materiału w powtarzalnej produkcji OEM.

Czy BSTFLEX może dostarczać gotowe aluminiowe osłony termiczne samochodowe?

BSTFLEX wspiera projekty ochrony termicznej OEM oraz produkcję metalowych osłon termicznych. Wymagania dotyczące gotowych części powinny być wyceniane na podstawie rysunków lub próbek, aby można było poprawnie zdefiniować zakres materiału, formowania, cięcia i kontroli.

Zamów arkusz aluminiowej osłony termicznej do produkcji OEM

W przypadku standardowego panelu sprawdź aktualne BSTFLEX Embossed Aluminum Thermal Barrier Sheet rozmiary i zidentyfikuj format odpowiadający Twoim wymaganiom dotyczącym prototypu lub produkcji.

W przypadku projektów produkcyjnych prześlij rysunek wykroju płaskiego oraz gotowej części, jeśli jest dostępny. Uwzględnij stop, stan utwardzenia, grubość metalu bazowego, wzór wytłaczany, wymagane wymiary, liczbę prototypów oraz przewidywaną wielkość produkcji.

Jeśli aluminium nie spełnia wymagań termicznych lub mechanicznych instalacji, BSTFLEX dostarcza również embossed stainless steel heat shield material oraz Alloy 625 Inconel heat shield material dla innych warunków pracy.

Prześlij wymiary arkusza osłony termicznej z aluminium oraz zapytanie ofertowe (RFQ) do BSTFLEX do przeglądu materiału, rozmiaru, próbki i produkcji OEM.
