System mocowania osłony termicznej turbiny nie jest akcesorium wybieranym po zaprojektowaniu izolacji. Sprężyny, drut do wiązania, kotwy i wzmocnione krawędzie muszą współgrać z wzorem osłony, geometrią obudowy turbiny oraz dostępną przestrzenią montażową.
BSTFLEX dostarcza osłony termiczne turbiny ze specyficznymi dla danego projektu układami mocowania. W zależności od wzoru i specyfikacji zamówienia zamknięcie może wykorzystywać sprężyny ze stali nierdzewnej, drut do wiązania lub inną zatwierdzoną metodę. Właściwy wybór to taki, który utrzymuje zatwierdzoną osłonę we właściwej pozycji, nie zasłaniając mechanizmu zaworu wastegate, połączeń turbiny ani wymaganego dostępu serwisowego.
Niniejszy przewodnik wyjaśnia, co kupujący powinni określić podczas zamawiania elementów montażowych do osłony termicznej turbiny, czym różnią się sprężyny od drutu do wiązania oraz co należy sprawdzić podczas zatwierdzania próbki. Aby zapoznać się z pełną gamą materiałów i rozmiarów, przejrzej ofertę osłon termicznych turbiny BSTFLEX.

Widoczna sprężyna lub drut to tylko jedna część systemu mocowania. Pełna specyfikacja zakupowa powinna określać elementy montażowe, punkty, w których łączą się one z osłoną, oraz konstrukcję przenoszącą obciążenie mocujące.
| Element | Funkcja | Co kupujący powinien potwierdzić |
|---|---|---|
| Kotwy sznurujące lub punkty mocowania | Zapewniają miejsca, w których sprężyny lub drut łączą się z osłoną. | Ilość, pozycję, materiał, kształt i relację do zatwierdzonego wzoru osłony. |
| Sprężyny ze stali nierdzewnej | Łączą przeciwległe punkty mocowania, pozwalając na określony zakres rozciągnięcia. | Długość sprężyny, rozstaw mocowania, ilość, materiał oraz to, czy sprężyny są dostarczane zamontowane, czy luzem. |
| Drut do wiązania | Tworzy elastyczne zamknięcie między punktami mocowania i może być poprowadzony tak, aby pasował do zatwierdzonego montażu. | Materiał drutu, średnicę, dostarczoną długość, liczbę sztuk i planowaną trasę sznurowania. |
| Wzmocniona krawędź lub obszar kotwiczenia | Pomaga przenieść obciążenie mocujące na konstrukcję osłony. | Materiał krawędzi, przeszycia, wzmocnienie kotew oraz wszelkie obszary, których nie wolno ciągnąć ani zaginać. |
| Instrukcja montażu | Określa orientację, trasę elementów montażowych, metodę dokręcania i punkty kontrolne dla dostarczonego wzoru. | Instrukcje specyficzne dla produktu, schematy, ostrzeżenia i wszelkie wymagane narzędzia. |
| Zapasowe elementy montażowe | Wspierają wymagania dotyczące instalacji, wymiany lub serwisu w terenie. | Czy części zapasowe są wymagane, ilość na zestaw oraz sposób identyfikacji części zamiennych. |
Osłona może fizycznie zawierać kotwy, ale nadal wymagać osobnego zestawu elementów montażowych. Oferta i specyfikacja pakowania powinny jednoznacznie określać, co znajduje się w zestawie z każdą jednostką.
Zarówno sprężyny, jak i drut mogą być używane do mocowania osłony termicznej turbiny, ale nie zapewniają one tej samej metody montażu. Żadna z opcji nie jest automatycznie właściwa dla każdej obudowy.
| Kryterium wyboru | Sprężyny ze stali nierdzewnej | Drut do wiązania ze stali nierdzewnej |
|---|---|---|
| Metoda zamknięcia | Sprężyna łączy dwa określone punkty kotwiczenia na zatwierdzonym rozstawie. | Drut jest przeprowadzany przez określone punkty mocowania lub wokół nich i zabezpieczany zgodnie z metodą montażu. |
| Regulacja | Regulacja jest determinowana głównie przez długość sprężyny, rozciągnięcie i pozycję kotwicy. | Instalator może kontrolować przebieg i ostateczną zabezpieczoną długość w granicach zatwierdzonego wzoru. |
| Wymagania dotyczące dostępu | Instalator potrzebuje przestrzeni, aby dosięgnąć obu kotwic i zaczepić sprężynę. | Instalator potrzebuje wystarczającego dostępu, aby poprowadzić, naciągnąć i zabezpieczyć drut bez nieprawidłowego kontaktu z ruchomymi lub nagrzanymi komponentami. |
| Planowanie serwisowe | Sprężyny mogą być przydatne, gdy zatwierdzona mata i osprzęt są przeznaczone do demontażu, inspekcji i ponownego montażu. | Drut można wybrać w przypadku, gdy wymagana jest kompaktowa lub specyficzna dla montażu trasa sznurowania. |
| Specyfikacja zestawu | Należy określić ilość, długość swobodną oraz odpowiednią sprężynę dla rozpiętości mocowania. | Należy określić materiał, średnicę, dostarczoną długość oraz instrukcje cięcia lub sznurowania. |
| Główne ryzyko w przypadku nieprawidłowej specyfikacji | Niewłaściwa rozpiętość może sprawić, że mata będzie luźna lub obciąży kotwice w nadmiernym stopniu. | Nieprawidłowe prowadzenie lub nadmierne dokręcenie może zniekształcić matę, uszkodzić obszar kotwicy lub kolidować z pobliskimi częściami. |
Oczekiwaną częstotliwość demontażu należy omówić przed wybraniem osprzętu. Zamknięcie sprężynowe nie oznacza automatycznie, że każda mata może być zdejmowana i w nieskończoność wykorzystywana ponownie. Stan izolacji, szwów, powłoki zewnętrznej i punktów mocowania nadal musi być oceniany po cyklach cieplnych.
Lokalizacje kotwic należy opracować wraz z wzorem maty. Określają one, gdzie przykładana jest siła zamykająca oraz czy instalator może dosięgnąć osprzętu po umieszczeniu maty wokół obudowy turbiny.
W przypadku standardowej lub niestandardowej maty turbo należy potwierdzić:
Nie ma uniwersalnej liczby kotwic dla każdej maty turbo typu T3, T4, T6 ani dla maty przeznaczonej do konkretnego modelu. Wymagana liczba i pozycja zależą od kształtu obudowy, konstrukcji maty i metody mocowania. Dodanie większej liczby kotwic nie poprawia automatycznie dopasowania, jeśli sam wzór jest nieprawidłowy.

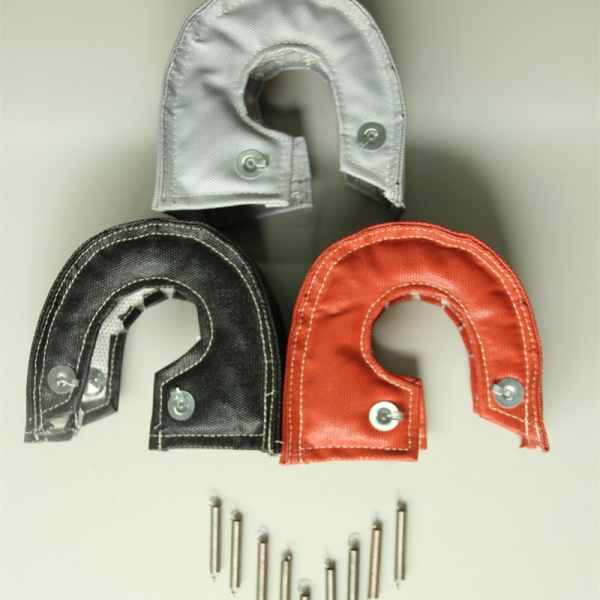

Sprężyny można rozważyć, gdy wzór maty zapewnia określone przeciwległe punkty mocowania i wystarczający dostęp do montażu. Mogą one sprawić, że dostarczony zestaw osprzętu będzie łatwy do zidentyfikowania oraz mogą uprościć powtórny montaż, gdy używana jest ta sama zatwierdzona obudowa, rewizja maty i specyfikacja sprężyny.
Przed wybraniem sprężyn należy sprawdzić:
Nie należy wybierać dłuższej lub silniejszej sprężyny tylko po to, aby siłą dopasować nieodpowiednią matę wokół obudowy. Osprzęt powinien zabezpieczać prawidłowo dopasowany wzór, a nie kompensować nieprawidłowe wymiary.

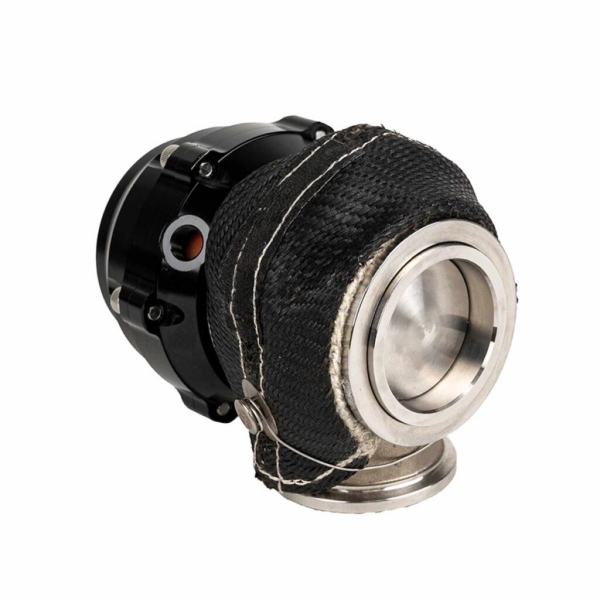

Drut do sznurowania może zapewnić elastyczną trasę między punktami mocowania, gdy zatwierdzona instalacja wymaga kompaktowego zamknięcia lub konkretnej ścieżki wokół obudowy. Specyfikacja drutu powinna zostać dostarczona wraz z matą, a nie pozostawiona jako nieokreślony zakup w terenie.
Instalacja oparta na drucie powinna określać:
Zwykły drut domowego użytku nie powinien być zastępowany określonym drutem wiązałkowym do osłon turbo. Wybrany drut musi być odpowiedni pod względem temperatury, środowiska i obciążenia mechanicznego zatwierdzonej instalacji.
Osłona, która nie może sięgnąć swoich przeciwległych kotw bez nadmiernej siły, może mieć niewłaściwą orientację, niewłaściwy wzór lub niewystarczający prześwit. Zbyt mocne ciągnięcie za sprężyny lub drut może zdeformować szwy, obszycie krawędzi i obszary kotwienia bez rozwiązania leżącego u podstaw problemu z dopasowaniem.
Podczas przymiarki na zimno:
Jeśli osprzętu nie można zamontować zgodnie z zaleceniami, należy sfotografować kolizję i zaznaczyć dotknięty obszar. Zwróć się z prośbą o weryfikację dopasowania zamiast przecinania osłony, przemieszczania kotw lub zastępowania osprzętu bez zgody.

Turbosprężarka z wewnętrznym zaworem wastegate wymaga szczególnej uwagi, ponieważ siłownik i cięgno muszą zachować wymagany ruch. Krawędź osłony, kotwica, sprężyna i drut wiązałkowy powinny znajdować się w bezpiecznej odległości od mechanizmu ruchomego.
Pakiet zakupowy lub próbny powinien zawierać zdjęcia przedstawiające:
Nie zakładaj, że osłona opisaną jako T3 lub T4 automatycznie ma prawidłowy prześwit wewnętrznego zaworu upustowego. Układ obudowy i siłownika należy potwierdzić dla konkretnej turbosprężarki.
Układ z zewnętrznym zaworem upustowym eliminuje część problemów z prześwitem wewnętrznego siłownika, ale instalacja nadal wymaga określonej trasy zapięcia. Pobliże orurowania zaworu upustowego, gałęzi kolektora, zacisków V-band i elementów złącznych serwisu może ograniczać dostęp do elementów mocujących osłony.

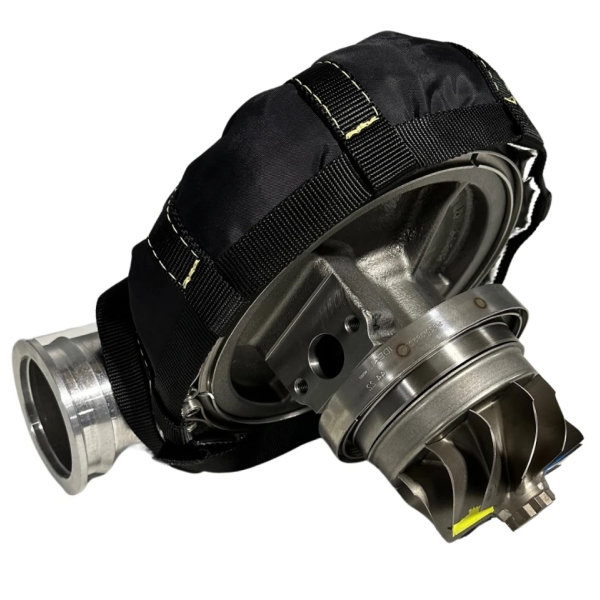

W przypadku turbosprężarek z zaciskami V-band i dzieloną obudową należy określić, które zaciski, śruby i połączenia muszą pozostać dostępne. Sprężyna lub drut przebiegający przez wymagany punkt serwisowy może zamienić prostą inspekcję w większy demontaż.

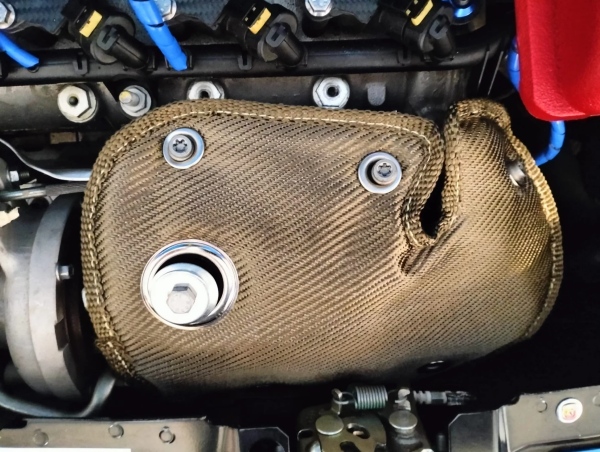

Wyślij zdjęcia po montażu zamiast zdjęcia samego produktu przedstawiającego tylko turbosprężarkę. Otaczające komponenty decydują o tym, czy do proponowanego mocowania można dotrzeć i je sprawdzić.

Stal nierdzewna jest powszechnie stosowana do sprężyn, drutów i kotwistek osłon termicznych turbosprężarek, jednak dokładny gatunek, średnica i konstrukcja powinny zostać potwierdzone przy zamówieniu. Zastosowanie elementów z nienierdzewnej stali nie określa odporności temperaturowej całej osłony.
Gotowy zespół zawiera również:
Każdy element zajmuje inną pozycję i doświadcza odmiennej kombinacji temperatury, wibracji oraz obciążenia mechanicznego. Dane materiałowe dotyczące jednej sprężyny lub drutu nie powinny być przedstawiane jako wskaźnik wydajności kompletnej osłony termicznej turbo.
Informacje na temat wyboru powłoki zewnętrznej można znaleźć w sekcji materiały i temperatura silikonowych osłon termicznych turbo. Ta sama zasada dotyczy wersji z tkaniny tytanowej, węglowej i aluminizowanej: nazwa zewnętrzna nie stanowi kompletnej specyfikacji zespołu.
Zawsze postępuj zgodnie z instrukcjami dostarczonymi dla konkretnej osłony. Poniższe punkty przeglądu pomagają kupującym przygotować plan montażu i odbioru; nie zastępują one instrukcji specyficznych dla danego produktu.
System mocowania powinien zostać uwzględniony w rutynowej inspekcji osłony. Prawidłowy interwał zależy od wyposażenia, warunków eksploatacji i wymagań konserwacyjnych.
Sprawdź pod kątem obecności:
Nie używaj ponownie uszkodzonych elementów tylko dlatego, że nadal można je zamontować. Zamienne elementy muszą odpowiadać zatwierdzonej specyfikacji. Jeśli sama osłona stała się krucha, rozdarta, zanieczyszczona lub odkształcona, wymiana wyłącznie sprężyny lub drutu może nie przywrócić zespołowi akceptowalnego stanu.
W przypadku zamówień od dystrybutorów, marek własnych lub OEM, elementy mocujące mogą zostać dostarczone jako część zdefiniowanego zestawu montażowego osłony turbo. Specyfikacja handlowa powinna odpowiadać specyfikacji technicznej.
| Element zestawu | Szczegóły do określenia |
|---|---|
| Materiał izolacyjny | Odniesienie do wzoru, rewizja, powłoka zewnętrzna, konstrukcja izolacji, wykończenie krawędzi i układ mocowań. |
| Sprężyny | Ilość, wymiary, materiał, numer referencyjny części zamiennej oraz informacja, czy części zapasowe są w zestawie. |
| Drut wiązałkowy | Materiał, średnica, długość całkowita, odcinki przycięte na wymiar i ilość. |
| Instrukcje | Język, schemat montażu, układ osprzętu, ostrzeżenia i informacje dotyczące przeglądów. |
| Opakowanie | Osprzęt zamontowany, zapakowany w woreczek z matą lub spakowany w osobnej, oznaczonej przegródce. |
| Identyfikacja | Numer katalogowy maty, odniesienie do zestawu osprzętu, rewizja, kod kreskowy lub etykieta klienta. |
| Części zamienne | Czy sprężyny zamienne, drut lub elementy kotwiczące są dostarczane osobno. |
Nie należy dopuszczać, aby jeden nieoznakowany worek z osprzętem służył do kilku wzorów mat, chyba że komponenty są autentycznie zamienne, a instrukcje montażu jasno określają ich przeznaczenie.
Zatwierdzenie próbki powinno obejmować zamknięcie i osprzęt, a nie tylko przeszyty korpus maty.
Zatwierdzenie dopasowania: Potwierdź, że osłona zakrywa docelowy obszar obudowy i że osprzęt można zainstalować przy użyciu normalnego dostępu.
Zatwierdzenie ruchu: Potwierdź prześwit wokół siłownika zaworu upustowego (wastegate), układu cięgien i wszelkich innych ruchomych elementów.
Zatwierdzenie osprzętu: Zarejestruj specyfikację sprężyny lub drutu, ilość, przebieg oraz ostateczne punkty mocowania.
Zatwierdzenie serwisowe: Potwierdź, które elementy pozostają dostępne i czy osłona jest przeznaczona do demontażu podczas planowego serwisu.
Zatwierdzenie pakowania: Potwierdź, że do każdej osłony dołączony jest właściwy osprzęt i instrukcje.
W przypadku projektów opartych na rysunkach i marek własnych (private-label), zapoznaj się z procesem produkcji niestandardowych osłon turbosprężarek i osłon OEM BSTFLEX.
| Pole zapytania ofertowego (RFQ) | Informacje do podania |
|---|---|
| Identyfikacja turbosprężarki | Producent, model, numer części i szczegóły obudowy turbiny. |
| Wzór osłony | Standardowa referencja, rysunek, próbka lub żądany wzór niestandardowy. |
| Układ zaworu wastegate | Wewnętrzny lub zewnętrzny, w tym zdjęcia siłownika i cięgien. |
| Preferowane mocowanie | Sprężyny, drut do wiązania lub prośba o rekomendację BSTFLEX po analizie. |
| Dostęp montażowy | Dostępna przestrzeń, punkty serwisowe oraz komponenty, które okucia muszą omijać. |
| Wymóg demontażu | Oczekiwana częstotliwość przeglądów lub serwisu oraz informacja, czy wymagany jest ponowny montaż. |
| Pakowanie osprzętu | Zamontowany, luźny, pakowany indywidualnie, ilość zapasowa i etykietowanie. |
| Informacje o zamówieniu | Ilość próbek, zamówienie początkowe, powtarzalny popyt i wymagania dotyczące marki własnej. |
Nie w każdym montażu. Sprężyny sprawdzają się dobrze, gdy osłona ma określone przeciwległe punkty kotwiczenia, a montaż zapewnia odpowiednią rozpiętość mocowania. Drut może zapewniać bardziej elastyczną metodę prowadzenia. O wyjściu powinien decydować wzór, dostęp, wymagania serwisowe oraz dostarczone instrukcje.
Ilość zależy od konkretnego wzoru. Nie zakładaj, że każda osłona T3, T4 lub T6 wykorzystuje tę samą liczbę. Potwierdź zatwierdzony układ kotwiczenia i listę osprzętu dla rzeczywistego produktu.
Należy używać drutu do wiązania określonego lub dostarczonego dla danego produktu. Drut o nieokreślonych parametrach może nie mieć wymaganego materiału, średnicy lub przydatności do pracy w określonej temperaturze i środowisku mechanicznym.
Ponowne użycie zależy od stanu sprężyny, stanu osłony i instrukcji produktu. Sprężyna, która jest zdeformowana, skorodowana, uszkodzona lub nie utrzymuje już poprawnie zatwierdzonej osłony, nie powinna być używana ponownie.
Tak, jeśli obie metody są kompatybilne z zatwierdzonym wzorem osłony. Należy określić wymagane opcje zestawu, ilości i opakowanie, aby każda konfiguracja mogła zostać dokładnie przeanalizowana i wyceniona.
Nadmierna siła mocowania nie zapewnia wyższej klasy izolacji. Okucia powinny utrzymywać prawidłowo dopasowaną osłonę na miejscu bez uszkadzania jej konstrukcji i bez wchodzenia w kolizję z turbosprężarką.
Wyślij model turbosprężarki, wymiary obudowy turbiny, zdjęcia z montażu oraz preferowaną konstrukcję osłony. Zaznacz mechanizm zaworu wastegate, dostępną trasę mocowania oraz punkty serwisowe, które muszą pozostać dostępne.
W przypadku zamówień powtarzalnych lub programu marki własnej należy również podać wymagany zestaw sprężyn lub drutu, ilość zapasową, instrukcje montażu, etykiety i format opakowania. BSTFLEX może przeanalizować standardowe i niestandardowe układy mocowań wraz z konstrukcjami osłon termicznych turbo z tytanu, węgla, tkaniny aluminizowanej oraz powlekanej silikonem.
