Ile owijki termoizolacyjnej do układu wydechowego potrzebuję? Kalkulator owijki i przewodnik po rozmiarach

Zakup zbyt małej ilości owijki może sprawić, że kolektor pozostanie niedokończony. Zakup zbyt dużej ilości generuje niepotrzebne koszty, zwłaszcza gdy materiał jest zamawiany do powtarzalnej produkcji OEM.

Ilość owijki termoizolacyjnej do układu wydechowego jest określana głównie przez cztery wymiary:

• średnica zewnętrzna rury wydechowej;

• całkowita długość rury;

• szerokość owijki;

• zakładka montażowa.

Zagięcia rur, kolektory, odgałęzienia oraz odpady montażowe mogą zwiększyć rzeczywiste zużycie, dlatego obliczoną wartość należy traktować jako minimalne teoretyczne zapotrzebowanie, a nie dokładną ilość do zakupu.

BSTFLEX produkuje owijki termoizolacyjne do układów wydechowych i kolektorów z różnych materiałów, o różnych szerokościach i w różnych konfiguracjach rolek do motoryzacyjnych, motocyklowych, wyścigowych, dieslowskich i przemysłowych układów wydechowych.

Wzór kalkulatora owijki termoizolacyjnej

Dla prostej, okrągłej rury wydechowej zużycie owijki można oszacować za pomocą obliczeń dla owijania spiralnego.

Użyj:

D = średnica zewnętrzna rury

W = szerokość owijki

O = zakładka

P = efektywny postęp na obrót

gdzie:

P = W − O

Przybliżony mnożnik długości wynosi:

Mnożnik długości owijki = √[(πD)² + P²] ÷ P

Następnie:

Wymagana długość owijki = długość rury × mnożnik długości owijki

Użyj tej samej jednostki dla średnicy rury, szerokości owijki i zakładki.

Na przykład, jeśli D, W i O są podane w calach, mnożnik można nadal zastosować bezpośrednio do długości rury w stopach.

Te obliczenia szacują ilość materiału potrzebnego dla prostej, cylindrycznej rury.

Nie uwzględniają one automatycznie:

• zagięć;

• kolektorów;

• kołnierzy;

• odgałęzień;

• nierównej zakładki;

• zapasu na rozpoczęcie i zakończenie;

• odpadów montażowych.

Komercyjne kalkulatory owijek wykorzystują te same podstawowe dane wejściowe. DEI, na przykład, prosi o podanie średnicy zewnętrznej rury, długości rury, szerokości owijki i zakładki, przy czym 0,25 cala jest pokazane jako zalecana domyślna zakładka. DEI ostrzega również, że ich kalkulator nie uwzględnia zagięć.

Przykład: Owijka 2-calowa na rurze 2-calowej

Założenia:

• Średnica zewnętrzna rury: 2 cale

• Długość rury: 3 stopy

• Szerokość owijki: 2 cale

• Zakładka: 0,25 cala

Efektywny postęp:

2,00 − 0,25 = 1,75 cala

Obwód rury:

π × 2 = około 6,28 cala

Jeden zwój helikalny zużywa zatem nieco więcej materiału niż obwód rury, ponieważ taśma biegnie ukośnie wzdłuż rury.

Korzystając z powyższego wzoru, mnożnik długości owijki wynosi około:

3,73

Dlatego:

3 stopy × 3,73 = około 11,2 stopy owijki

Jest to teoretyczne zapotrzebowanie dla prostego odcinka.

W przypadku rzeczywistej instalacji wydechu należy uwzględnić dodatkowy materiał na zgięcia, punkty początkowe i końcowe oraz różnice w montażu.

Tabela szybkiego szacowania owijki wydechu

Poniższe przykłady zakładają:

• 2-calową szerokość owijki wydechu;

• 0,25-calową zakładkę;

• 3 stopy prostej rury wydechowej.

Średnica zewnętrzna rury	Przybliżona wymagana ilość owijki
1,5 cala	8,6 stopy
2,0 cale	11,2 stopy
2,25 cala	12,5 stopy
2,5 cala	13,8 stopy
3,0 cale	16,4 stopy

Liczby te są teoretycznymi szacunkami dla prostej rury.

Rzeczywiste instalacje kolektorów zazwyczaj zużywają więcej materiału.

Dlaczego średnica rury zmienia zużycie owijki

Większe rury wydechowe wymagają więcej materiału, ponieważ każdy zwój musi pokryć większy obwód.

3-calowa rura wydechowa ma mniej więcej dwukrotnie większy obwód niż rura 1,5-calowa.

Oznacza to, że dwa układy wydechowe o tej samej długości rur mogą wymagać bardzo różnych ilości owijki.

Dlatego przed zamówieniem materiału zawsze należy zmierzyć średnicę zewnętrzną rury.

Nie szacuj ilości owijki tylko na podstawie:

• pojemność silnika;

• model pojazdu;

• moc silnika;

• liczba cylindrów.

Rzeczywiste wymiary rur mają większe znaczenie.

Dlaczego zakładka zmienia długość owijki wydechu

Zakładka określa, jak daleko owijka przesuwa się wzdłuż rury przy każdym obrocie.

Większa zakładka oznacza:

• większe zużycie materiału;

• większą grubość izolacji;

• wolniejsze pokrycie osiowe.

Mniejsza zakładka oznacza:

• mniejsze zużycie materiału;

• cieńsze efektywne pokrycie;

• większe ryzyko powstania nierównych szczelin w przypadku nieprawidłowego montażu.

Na przykład, przy owijce o szerokości 2 cali:

zakładka 0,25 cala

pozostawia:

1,75 cala efektywnego pokrycia wzdłużnego na obrót.

Jeśli zakładka zostanie zwiększona, efektywny postęp wzdłużny zmniejszy się i wymagana będzie większa ilość owijki.

Obecne kalkulatory DEI używają 0,25 cala jako zalecanej wartości domyślnej, ale nie należy tego traktować jako uniwersalnego wymogu dla każdego producenta owijek lub zastosowania.

Zawsze postępuj zgodnie z instrukcją montażu konkretnego używanego produktu.

Zużycie owijki wydechu 1 cal vs 2 cale

Szerokość owijki ma znaczący wpływ na wymaganą długość.

Owijka wydechu 1 cal

Owijka 1-calowa wykonuje więcej obrotów na tej samej długości rury.

Dlatego jest szczególnie odpowiednia do:

• ciasnych zagięć kolektora;

• rur o małej średnicy;

• rur wydechowych motocykli;

• złożonych kolektorów;

• blisko rozmieszczonych rur pierwotnych.

Jednakże zazwyczaj wymagana będzie większa liczba stóp bieżących taśmy niż w przypadku szerszej owijki.

Owijka wydechu 2 cale

Owijka 2-calowa przesuwa się dalej wzdłuż rury przy każdym obrocie.

Jest ona generalnie odpowiednia do:

• kolektorów samochodowych;

• rur spustowych (downpipe);

• rur wydechowych o średniej średnicy;

• dłuższych prostych odcinków rur;

• szybszy montaż.

Dwucalowe owijki z włókna szklanego oraz w stylu tytanowym to typowe rozmiary handlowe. DEI obecnie sprzedaje wiele konfiguracji 2-calowych owijek o długościach 15, 25, 50 i 100 stóp.

Właściwy wybór powinien zależeć od geometrii rury, a nie tylko od wyboru najszerszej dostępnej taśmy.

Przykład: Dlaczego 1-calowa owijka wymaga większej długości

Rozważmy tę samą rurę o średnicy zewnętrznej 2 cali.

Jeśli wąska, 1-calowa owijka jest instalowana z proporcjonalnym zakładem, efektywny postęp osiowy na obrót jest mniejszy niż w przypadku owijki 2-calowej.

Oznacza to, że potrzeba więcej obrotów, aby pokryć tę samą długość rury.

Węższa owijka nadal może być lepszym wyborem, jeśli rura zawiera wiele ciasnych zagięć.

Dlatego wybór owijki do kolektora wydechowego wiąże się z zachowaniem równowagi pomiędzy:

• zużyciem materiału;

• szybkością montażu;

• podatnością na układanie;

• geometrią rury.

Ile owijki potrzebuję do kolektorów?

Kolektory są trudniejsze do obliczenia niż proste rury.

Kolektor rurowy może zawierać:

• kilka rur pierwotnych;

• ciasne zagięcia;

• kolektory zbiorcze;

• sekcje łączące;

• kołnierze;

• nierówne długości rur.

Właściwą metodą jest zmierzenie każdej rury pierwotnej oddzielnie.

Dla kolektora czterocylindrowego:

1. Zmierz każdą rurę pierwotną od kołnierza do kolektora zbiorczego.

2. Zapisz średnicę zewnętrzną każdej rury.

3. Oblicz zużycie owijki dla każdej rury.

4. Dodaj kolektor zbiorczy, jeśli on również będzie owijany.

5. Dodaj dodatkowy materiał na zagięcia i punkty wykończeniowe.

Nie mierz po prostu całkowitej fizycznej szerokości zespołu kolektora.

Każda rura musi być traktowana jako osobny owijany cylinder.

Ile owijki potrzebuję do kolektora V8?

Zestaw kolektorów V8 może zużyć znacznie więcej materiału, ponieważ należy owinąć osiem rur pierwotnych.

Niektóre kompletne zestawy handlowe zawierają zatem około 100 stóp 2-calowej owijki.

Na przykład, DEI obecnie sprzedaje samochodowe zestawy owijek do kolektorów zawierające 100 stóp 2-calowej owijki z włókna szklanego wraz z powiązanymi akcesoriami montażowymi.

To nie oznacza, że każdy V8 wymaga dokładnie 100 stóp.

Rzeczywiste zużycie zależy od:

• długości rury pierwotnej;

• średnicy rury;

• zakładki;

• czy kolektory są owinięte;

• geometria kolektora.

W przypadku zastosowań produkcyjnych pomiar rzeczywistego kolektora pozostaje bardziej wiarygodny niż poleganie wyłącznie na konfiguracji silnika.

Ile owijki potrzebuję do wydechu motocyklowego?

Motocykle często wykorzystują:

• mniejsze średnice rur;

• ciaśniejsze zagięcia;

• krótsze całkowite długości układu wydechowego.

To często sprawia, że odpowiednia jest owijka o szerokości 1 cala lub 2 cali.

Motocykl z dwiema krótkimi rurami kolektora może wymagać znacznie mniej materiału niż samochodowy kolektor wielorurowy.

DEI oferuje obecnie zestaw do wydechu motocyklowego z 30 stopami owijki z włókna szklanego o szerokości 2 cali, co ilustruje krótsze długości rolek powszechnie stosowane w tym zastosowaniu.

Ponownie, rozmiar zestawu nie powinien być traktowany jako uniwersalny wymóg.

Przed zamówieniem zmierz rzeczywisty wydech motocyklowy.

Ile owijki potrzebuję do rury spustowej turbo?

Rury spustowe turbo zazwyczaj są:

• większe pod względem średnicy;

• stosunkowo krótkie;

• narażone na ekstremalne temperatury;

• umieszczone blisko wrażliwych komponentów komory silnika.

Wymaganą długość owijki można zazwyczaj obliczyć na podstawie średnicy zewnętrznej (OD) rury spustowej i długości wzdłuż linii środkowej.

Jednak rury spustowe często zawierają kilka zagięć.

Dlatego teoretyczny wynik dla prostej rury powinien zostać zwiększony o praktyczny naddatek montażowy.

Wybór materiału jest również ważny.

W przypadku układów turbo o wyższej temperaturze kupujący mogą musieć porównać włókno szklane z bazaltem lub owijką wysokokrzemionkową, zamiast wybierać materiał tylko na podstawie długości rolki.

Zobacz Titanium Exhaust Wrap: Material, Temperature and Applications w przypadku zastosowań bazaltowych o wyższej temperaturze.

Ile owijki potrzebuję do kolektora wydechowego?

Kolektory rurowe można obliczyć podobnie jak kolektory wydechowe typu header.

Kolektory odlewane są trudniejsze, ponieważ powierzchnia może nie tworzyć spójnej okrągłej rury.

Jeśli komponent posiada:

• nieregularne kształty odlewane;

• bardzo krótkie odgałęzienia;

• złożone kołnierze;

• ograniczony dostęp;

zdejmowana mata izolacyjna lub uformowana osłona termiczna może być bardziej odpowiednia niż owijka spiralna.

Kalkulator w tym przewodniku jest przeznaczony głównie do okrągłych rur wydechowych.

Czy powinienem dodać dodatkową owijkę na zagięcia?

Tak.

Zagięcie zmienia efektywną ścieżkę taśmy.

Promień zewnętrzny wymaga więcej materiału niż promień wewnętrzny, a instalator może musieć dostosować zakładkę, aby owinięcie było gładkie.

Kalkulatory komercyjne często ostrzegają, że ich wyniki nie uwzględniają zagięć. DEI wyraźnie zaznacza, że zagięcia zużyją dodatkowy materiał poza obliczonym szacunkiem dla prostej rury.

W przypadku złożonego układu wydechowego lepiej jest zakupić rozsądny zapas, zamiast zamawiać dokładnie teoretyczny wynik.

Inne powody, dla których warto uwzględnić dodatkowy materiał

Dodatkowy materiał może być również wymagany w przypadku:

Punktów początkowych i końcowych

Początek i koniec owijania mogą wymagać dodatkowych zwojów dla bezpiecznego zamocowania.

Przejść kolektora

Kolektory mogą szybko zmieniać średnicę, zwiększając zużycie materiału.

Nierównej geometrii rur

Formowane i spawane elementy wydechu mogą nie zachowywać idealnie stałej średnicy.

Błędów montażowych

Czasami może zaistnieć potrzeba usunięcia i ponownego owinięcia sekcji.

Tolerancji produkcyjnej

W przypadku produkcji OEM niewielki zapas może pomóc zapobiec przestojom linii spowodowanym drobnymi różnicami w montażu.

Czy powinienem kupić rolkę 25 stóp, 50 stóp czy 100 stóp?

Wybierz długość rolki na podstawie obliczonego zużycia, a nie wizualnej oceny.

Rolka 25 stóp

Zazwyczaj odpowiednia dla:

• krótkich sekcji wydechu;

• mniejszych układów motocyklowych;

• pojedynczych rur spustowych;

• pojedynczych komponentów.

Rolka 50 stóp

Przydatna dla:

• dłuższych motocyklowych układów wydechowych;

• kolektorów wydechowych samochodowych;

• kilku pojedynczych sekcji rur.

Rolka 100 stóp

Przydatna dla:

• układów kolektorów wielorurowych;

• większych prac;

• warsztatów;

• instalacji OEM lub powtarzalnych.

Wielu obecnych producentów oferuje te rozmiary rolek. DEI, na przykład, wymienia wiele produktów do owijania wydechu w stylu tytanowym w konfiguracjach 15-, 25-, 50- i 100-stopowych.

BSTFLEX może również dostarczyć niestandardowe długości rolek dla projektów OEM i dystrybutorów, gdzie standardowe długości detaliczne tworzą niepotrzebne łączenia lub odpady opakowaniowe.

Kalkulator owijania wydechu dla rozmiarów metrycznych

Te same obliczenia działają z wymiarami metrycznymi.

Użyj:

• średnicy rury w milimetrach;

• szerokość owijki w milimetrach;

• zakładka w milimetrach.

Mnożnik pozostaje bezwymiarowy.

Następnie pomnóż go przez długość rury w metrach, aby uzyskać przybliżoną długość owijki w metrach.

Na przykład:

• średnica zewnętrzna rury 50 mm;

• szerokość owijki 50 mm;

• zakładka 6 mm.

Efektywny postęp:

50 − 6 = 44 mm

Obliczenia można następnie zastosować dokładnie w taki sam sposób, jak w metodzie opartej na calach.

Jest to szczególnie przydatne w projektach przemysłowych i OEM określonych w:

• owijka 25 mm;

• owijka 50 mm;

• metryczne rury wydechowe;

• rolki o długości w metrach.

Dane wejściowe kalkulatora owijek wydechowych dla projektów OEM

W przypadku powtarzalnej produkcji BSTFLEX zaleca rejestrowanie następujących informacji:

Wymagane dane wejściowe	Przykład
Średnica zewnętrzna rury	50 mm
Długość rury	1,2 m
Szerokość owijki	50 mm
Wymagana zakładka	6 mm
Liczba rur	4
Liczba zagięć	6
Materiał owijki	Włókno szklane / Bazalt / Krzemionka
Wielkość produkcji	500 zestawów

Umożliwia to oszacowanie zarówno:

• zużycia materiału na zestaw;

• całkowitego zapotrzebowania na rolki dla zlecenia produkcyjnego.

Optymalizacja długości rolki dla produkcji

Rozmiary rolek detalicznych nie zawsze są wydajne w produkcji.

Załóżmy, że jeden gotowy element wydechu wymaga około 7,5 m owijki.

Użycie standardowej rolki detalicznej o długości 10 m może pozostawić znaczną ilość niewykorzystanego materiału przy każdym montażu.

W przypadku zamówienia OEM bardziej efektywne może być określenie:

• niestandardowych długości rolek;

• rolek głównych (master rolls);

• wstępnie przyciętych długości;

• opakowań typu zestaw.

BSTFLEX może opracować konfiguracje rolek w oparciu o rzeczywiste zużycie produkcyjne, zamiast zmuszać klientów przemysłowych do korzystania z formatów opakowań konsumenckich.

Czy różne materiały owijki zmieniają obliczenia?

Obliczenia geometryczne są zasadniczo takie same dla:

• owijki wydechowej z włókna szklanego;

• owijki wydechowej bazaltowej;

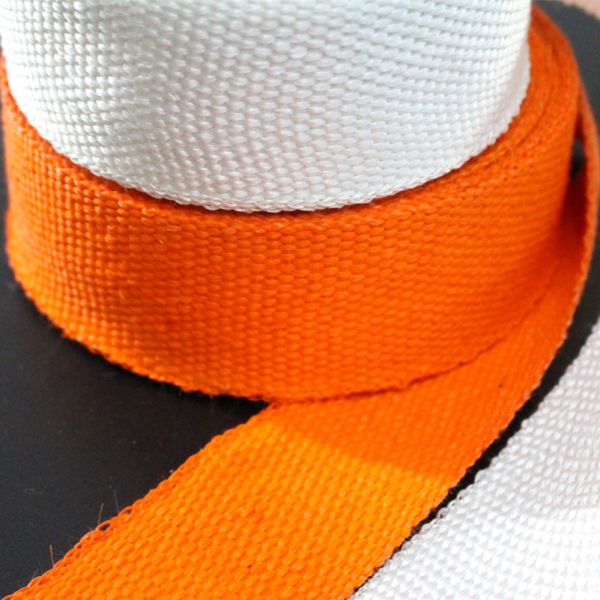

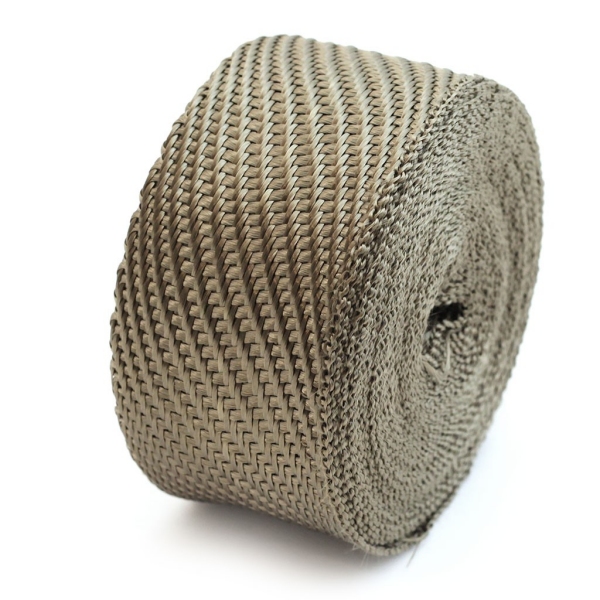

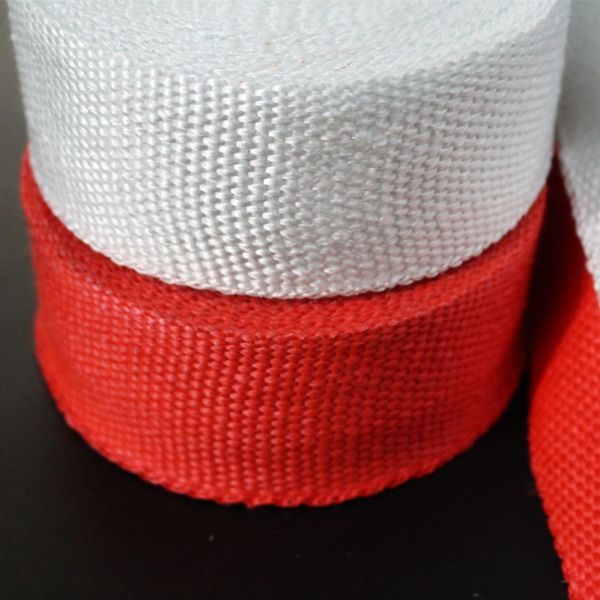

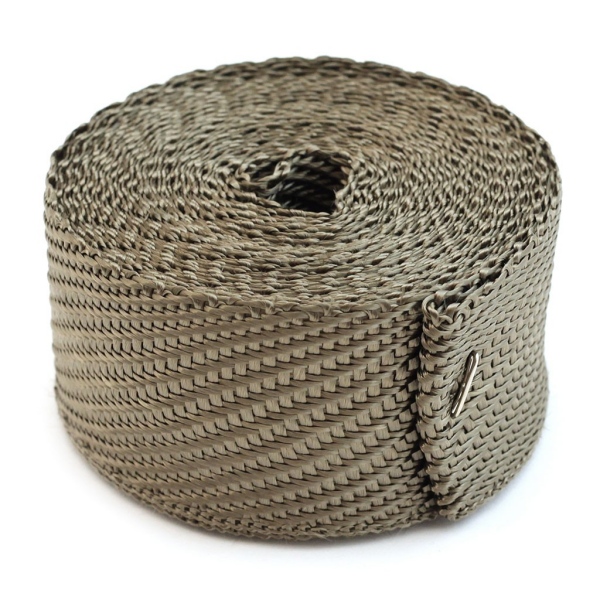

• owijki wydechowej w stylu tytanowym;

• owijki wydechowej krzemionkowej.

Jednak gotowy materiał może różnić się pod względem:

• grubości;

• elastyczności;

• splotu;

• rozciągliwości;

• zachowania podczas montażu.

Dlatego obliczone zużycie powinno zostać zweryfikowane podczas montażu prototypu przed sfinalizowaniem dużego zamówienia produkcyjnego.

W celu wyboru materiału, zobacz Kompletny przewodnik po owijkach wydechowych oraz pełną ofertę BSTFLEX Exhaust and Header Heat Wrap.

Nie zapomnij o elementach mocujących do owijki wydechowej

Obliczenie długości taśmy to tylko część montażu.

Owijka musi być również zabezpieczona.

Typowe opcje obejmują:

• opaski zaciskowe ze stali nierdzewnej;

• drut ze stali nierdzewnej;

• metalowe obejmy;

• specjalnie zaprojektowane taśmy.

Komercyjne zestawy owijek wydechowych zazwyczaj zawierają opaski ze stali nierdzewnej wraz z owijką. Na przykład DEI pakuje opaski zaciskowe do kilku swoich zestawów owijek na kolektory i wydechy.

W przypadku projektów OEM owijkę i elementy mocujące można określić jako jeden zestaw.

Praktyczna lista kontrolna zamawiania owijek wydechowych

Przed złożeniem zapytania ofertowego potwierdź:

• Średnica zewnętrzna rury

• Całkowita długość rury

• Liczba rur

• Liczba kolanek

• Szerokość owijki

• Wymagana zakładka

• Materiał

• Wymagana temperatura

• Preferowana długość rolki

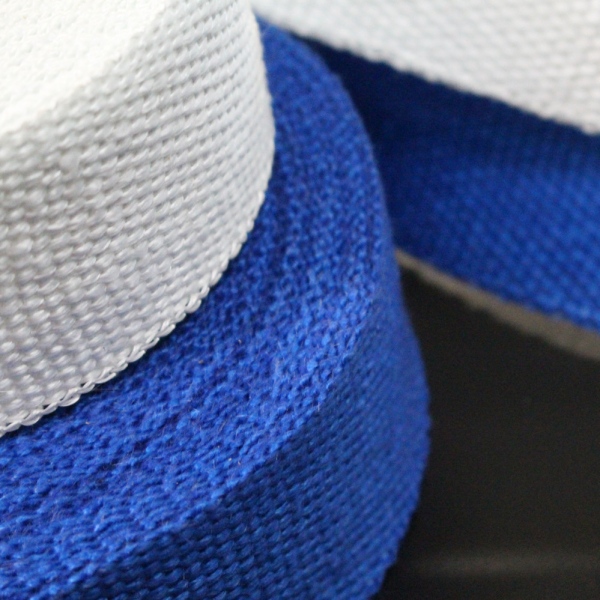

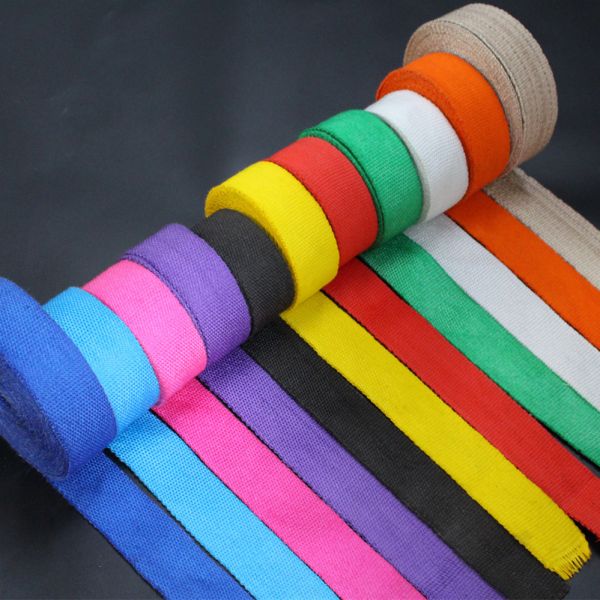

• Kolor

• Wymagane elementy mocujące

• Całkowita ilość

• Format opakowania

Jeśli geometria układu wydechowego jest złożona, dostarcz:

• rysunek;

• wymiary CAD;

• zdjęcia;

• próbkę części.

Pozwala to na dokładniejsze oszacowanie zużycia materiału.

Producent owijek wydechowych oferujący niestandardowe rozmiary rolek

BSTFLEX produkuje materiały do ochrony termicznej układów wydechowych dla motoryzacji, motocykli, sportów motorowych, silników diesla oraz zastosowań przemysłowych.

Opcje dostawy mogą obejmować:

• owijkę wydechową 1-calową;

• owijkę wydechową 2-calową;

• owijkę wydechową 25 mm;

• owijkę wydechową 50 mm;

• niestandardowe szerokości;

• niestandardowe długości rolek;

• rolki zbiorcze;

• pocięte na wymiar odcinki;

• opaski mocujące ze stali nierdzewnej;

• zestawy owijek wydechowych z marką własną;

• opakowania OEM.

Aby wybrać materiał z włókna szklanego, zobacz Owijka wydechowa z włókna szklanego do kolektorów i rur wydechowych.

Aby zobaczyć wszystkie dostępne rodziny materiałów, odwiedź kategorię BSTFLEX Exhaust and Header Heat Wrap.

Często zadawane pytania

Jak obliczyć, ile owijki wydechowej potrzebuję?

Zmierz średnicę zewnętrzną i długość rury wydechowej, a następnie wybierz szerokość owijki i wymagane zakładki. Użyj tych wartości, aby obliczyć, ile materiału potrzeba na każdy zwój spiralny oraz całkowitą liczbę zwojów wzdłuż rury.

Czy średnica rury wpływa na długość owijki wydechowej?

Tak. Rura o większej średnicy ma większy obwód, więc każdy zwój zużywa więcej taśmy.

Czy większa zakładka wymaga więcej owijki wydechowej?

Tak. Większa zakładka zmniejsza odległość, o jaką owijka przesuwa się wzdłuż rury przy każdym zwoju, zwiększając całkowite zużycie materiału.

Czy lepsza jest owijka wydechowa 1-calowa czy 2-calowa?

Owijka 1-calowa jest łatwiejsza do nałożenia na ciasne zakręty i małe rury. Owijka 2-calowa zazwyczaj szybciej montuje się na większych lub prostszych rurach.

Ile dodatkowej owijki powinienem kupić na zakręty?

Zakręty wymagają więcej materiału, niż przewidują obliczenia dla prostej rury. Dokładna ilość zależy od promienia gięcia, średnicy rury, zakładki i techniki montażu, dlatego w przypadku złożonych układów należy uwzględnić dodatkowy zapas materiału.

Ile owijki wydechowej potrzebuję do kolektorów?

Zmierz każdą rurę pierwotną kolektora oddzielnie i oblicz zapotrzebowanie na owijkę dla każdej z nich. Dodaj kolektor oraz dodatkowy zapas na zakręty i punkty wykończeniowe.

Czy mogę użyć kalkulatora do owijki wydechowej z włókna szklanego i tytanowej?

Tak. Te same podstawowe obliczenia geometryczne można zastosować do owijek z włókna szklanego, bazaltowych/tytanowych oraz krzemionkowych, chociaż różne konstrukcje materiałów mogą zachowywać się inaczej podczas montażu.

Czy BSTFLEX może dostarczyć niestandardowe długości rolek owijki wydechowej?

Tak. Zamówienia OEM i dystrybutorskie można konfigurować pod kątem niestandardowych szerokości, długości rolek, rolek zbiorczych, odcinków ciętych na wymiar oraz opakowań z marką własną.
