Taśma termoisolacyjna do układu wydechowego wzmocniona stalą nierdzewną do zastosowań terenowych i sportowych (Off-Road i Powersports)

Izolacja układu wydechowego w pojeździe terenowym musi spełniać dwa zadania: kontrolować ciepło i zachować integralność w środowisku instalacji. Owijka wybrana wyłącznie ze względu na klasę temperaturową może nadal okazać się nieodpowiednia, jeśli jej odsłonięta powierzchnia jest narażona na ścieranie, zanieczyszczenia lub uszkodzenia podczas serwisowania.

Owijka wydechowa wzmocniona stalą nierdzewną łączy izolację tekstylną z zewnętrznym wzmocnieniem metalowym. Taśmy termiczne do wydechów BSTFLEX Pro Black i Pro Tan wykorzystują wysokotemperaturowe włókno szklane z zewnętrzną warstwą ze stali nierdzewnej 304 do zastosowań w pojazdach terenowych, sportach motorowych i wydechach wyczynowych. Stanowią one wzmocnioną opcję w ramach gamy owijek termicznych do wydechów i kolektorów BSTFLEX.

Co daje zewnętrzna warstwa ze stali nierdzewnej

Włókno szklane i stal nierdzewna pełnią różne funkcje. Materiał tekstylny zapewnia izolację, podczas gdy zewnętrzne wzmocnienie pomaga chronić powierzchnię tekstylną przed zużyciem mechanicznym. Wybór konstrukcji wzmocnionej wiąże się zatem zarówno z wymogami termicznymi, jak i warunkami panującymi wokół rury.

Nie jest to po prostu rolka folii ze stali nierdzewnej ani luźna siatka druciana stosowana wewnątrz tłumika. Jest to kompozytowa owijka wydechowa z izolacyjnym elementem tekstylnym i ochronną strukturą zewnętrzną.

Dla kupujących poszukujących owijki wydechowej odpornej na ścieranie istotnym pytaniem jest to, co powoduje to ścieranie. Okazjonalny kontakt powierzchniowy, powtarzający się ruch o wspornik oraz bezpośrednie uderzenie kamieniem to różne problemy. Wzmocnienie może być odpowiednie w pierwszym przypadku; pozostałe mogą wymagać zmiany prześwitu, podparcia rury lub osobnej osłony.

Wzmocniona owijka nie jest strukturalną osłoną przed uderzeniami i nie sprawia, że wydech jest bezpieczny w dotyku. Należy utrzymywać wymagane osłony na swoim miejscu oraz zachować bezpieczną odległość od ludzi, okablowania, przewodów i materiałów łatwopalnych.

Gdzie warto rozważyć zastosowanie wzmocnionej owijki wydechowej

Instalacje wydechowe w pojazdach ATV i UTV

Podczas doboru owijki wydechowej do pojazdów ATV lub UTV należy sprawdzić przebieg rury względem pobliskich paneli, okablowania i punktów serwisowych. Sprawdź odcinek, który wymaga izolacji, i zidentyfikuj miejsca, w których powierzchnia zewnętrzna będzie odsłonięta. Oceń wzmocnioną próbkę tam, gdzie trwałość powierzchni jest częścią wymagania, z zastrzeżeniem zatwierdzenia dla układu wydechowego.

Nie należy wybierać rolki wyłącznie na podstawie kategorii pojazdu. Średnica rury, gięcia, dostępny prześwit i dostęp do konserwacji powinny określać plan pokrycia.

Terenowe pojazdy wyczynowe

W przypadku owijki wydechowej terenowej stosowanej w pojeździe wyczynowym należy sprawdzić wszelkie wcześniejsze izolacje przed wybraniem zamiennika. Uszkodzenia miejscowe w pobliżu wspornika sugerują inne działanie korygujące niż rozległe uszkodzenia wzdłuż gorącego odcinka. Należy odnotować, gdzie rozpoczęła się awaria, zamiast zakładać, że każdy problem wymaga wyższej klasy temperaturowej.

Tam, gdzie spodziewane jest bezpośrednie uderzenie przez zanieczyszczenia, należy ocenić osłonę i układ montażowy, a także izolację. Wzmocniona owijka nie powinna być jedyną ochroną przed obciążeniem zdolnym uszkodzić samą rurę.

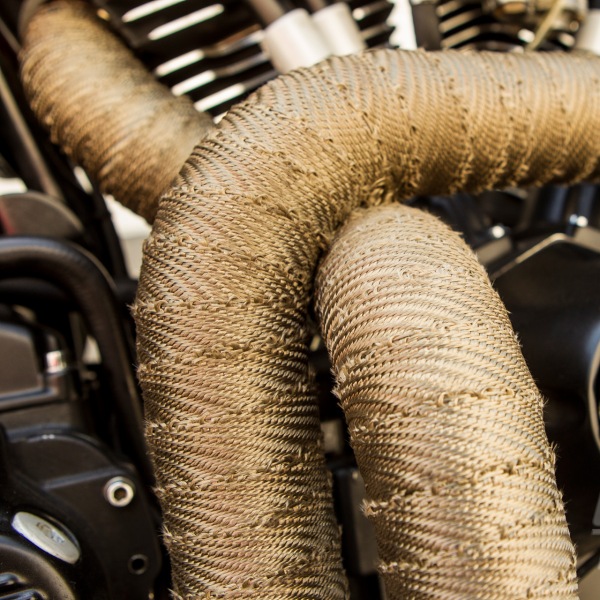

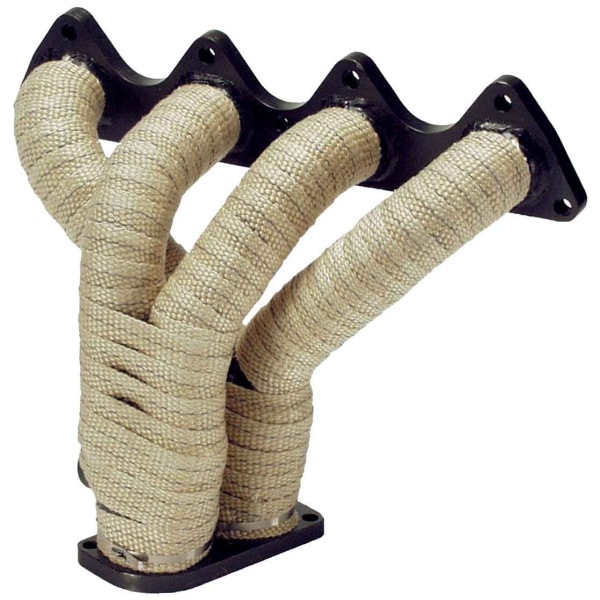

Odsłonięte kolektory i rury łączące w pojazdach typu powersports

Owijka wydechowa do pojazdów typu powersports może wymagać dopasowania między osłonami, sterowaniem nożnym i blisko poprowadzonymi odcinkami rur. Należy przetestować proponowaną konstrukcję na najciśniejszym łuku i najmniejszym prześwicie przed zatwierdzeniem pełnej instalacji. Wzmocnienie powierzchni jest przydatne tylko wtedy, gdy kompletny montaż nadal pasuje i pozostaje sprawny.

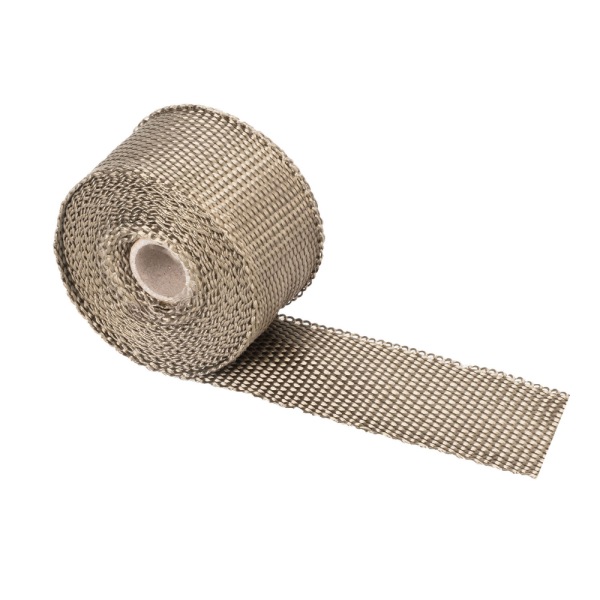

Pro Black i Pro Tan: Dostępne opcje rolek

BSTFLEX oferuje czarne i piaskowe wersje tej wzmocnionej konstrukcji. Wybierz wykończenie wymagane dla projektu, a następnie potwierdź rozmiar rolki i specyfikację montażu.

Dla zakupów w systemie metrycznym 1,5 cala odpowiada 38,1 mm. Należy określić wymagany wymiar produkcyjny i tolerancję zamiast traktować każdy produkt o nominalnej wielkości 38 mm jako dokładny zamiennik. Przed sfinalizowaniem zamówienia należy poprosić o potwierdzenie dowolnej niestandardowej szerokości lub długości.

Kolor jest wyborem wykończenia, a nie dowodem na inną odporność temperaturową. W przypadku dopasowanej gamy produktów należy zatwierdzić czarne i piaskowe próbki pod kątem tych samych istotnych wymagań wymiarowych i instalacyjnych.

Oddzielenie doboru termicznego od ochrony mechanicznej

Zewnętrzna warstwa ze stali nierdzewnej sama w sobie nie określa ciągłej temperatury roboczej całej owijki. Dobór musi uwzględniać materiał tekstylny, ewentualne wykończenie, konstrukcję oraz rzeczywiste narażenie.

Należy podać oczekiwaną stałą temperaturę rury, krótkie szczyty i ich czas trwania. Należy odróżnić pomiary powierzchni rury od pomiarów gazów wydechowych oraz określić, czy podany limit materiałowy odnosi się do bezpośredniego kontaktu, ekspozycji na promieniowanie czy pracy przerywanej.

Jeśli istniejące owinięcie wykazuje uszkodzenia z dala od punktów styku, należy zadać sobie pytanie o warunki eksploatacji przed zaleceniem wzmocnienia jako środka zaradczego. I odwrotnie, gdy izolacja pozostaje poza tym nienaruszona, ale jest przetarta przy jednym wsporniku, należy skorygować warunki styku przed zainstalowaniem nowego owinięcia.

Na potrzeby oceny próbki należy zdefiniować wynik, który należy zweryfikować: zachowane pokrycie, brak odsłoniętej izolacji, akceptowalną temperaturę pobliskiego komponentu lub odporność na określone warunki zużycia. Nie należy zastępować ogólnej etykiety wytrzymałej taśmy wydechowej kryterium akceptacji.

Sprawdź szerokość, zakład i ostateczny prześwit razem

Wymienioną 1.5-calową taśmę wydechową należy ocenić na rzeczywistej geometrii. Sprawdź promień wewnętrzny gięć, przejść w kolektory oraz przestrzeń pod istniejącymi osłonami. Zadowalające dopasowanie na prostej rurze nie dowodzi, że ta sama konstrukcja będzie leżeć poprawnie w całym zespole.

Użyj zakładu określonego dla wybranego produktu. Zewnętrzne wzmocnienie musi spoczywać w sposób spójny w miejscu zakładu, bez odsłoniętych krawędzi lub nadmiernego marszczenia. Nie należy automatycznie przenosić zakładu stosowanego z inną taśmą.

Zmierz gotowy wymiar zewnętrzny, w tym zakładki i elementy złączne. Sprawdź prześwit w całym wymaganym zakresie ruchu komponentu, a nie tylko przy unieruchomionym pojeździe. Metalowe wzmocnienie nie może stać się nową powierzchnią trącą o pobliski przewód lub wiązkę.

Na potrzeby planowania długości rolki należy zmierzyć każdą owiniętą sekcję i uwzględnić gięcia, zmiany średnicy oraz mocowanie końców. Potwierdź ostateczne zużycie za pomocą instalacji próbnej przed ustaleniem długości cięcia do powtarzalnej produkcji.

Szczegóły montażu, które mają znaczenie dla wzmocnionego owinięcia

Rozpocznij od całkowicie schłodzonego, sprawnego mechanicznie układu wydechowego. Napraw nieszczelności, pęknięte spoiny i znaczną korozję przed nałożeniem izolacji. Nosić odpowiednią ochronę dłoni i oczu oraz postępować zgodnie z dostarczonymi instrukcjami obsługi zarówno dla tekstyliów, jak i wzmocnienia metalowego.

Rozplanuj pokrycie przed cięciem. Zapewnij dostęp do czujników, zacisków, sprężyn, kołnierzy i wymaganych elementów złącznych serwisowych. Potwierdź, czy jakiekolwiek zwilżanie lub obróbka powierzchni jest dozwolona dla tej konstrukcji; nie należy zakładać, że instrukcje dotyczące innego owinięcia mają zastosowanie.

Utrzymuj określone napięcie i zakład, a następnie zabezpiecz instalację zatwierdzoną wysokotemperaturową metodą mocowania. Nie zakładaj, że zachodząca na siebie struktura zewnętrzna eliminuje potrzebę zatrzymania końca. Ustaw i wykończ końcówki metalowych elementów złącznych tak, aby nie stykały się z otaczającymi komponentami.

Wytyczne dotyczące produktów Pro Black i Pro Tan odradzają owijanie katalizatorów, rur elastycznych, złączy elastycznych i układów wydechowych z tytanu i metalu. Wyłączenia te nadal mają zastosowanie, gdy aplikacja wymaga dodatkowej ochrony przed ścieraniem.

Produkty te nie są również przeznaczone do przenoszenia lub demontażu po cyklach nagrzewania. Zaplanuj dostęp serwisowy przed instalacją, zamiast zakładać, że to samo owinięcie można wielokrotnie demontować i ponownie zakładać.

Sprawdź wzmocnienie i tekstylia razem

Uwzględnij kontrole izolacji w planie konserwacji pojazdu. Sprawdź pod kątem przesuniętych zakładów, luźnych mocowań końcowych, uszkodzonych pasm metalowych, odsłoniętego materiału tekstylnego i zużycia na sąsiednich wspornikach. Sprawdź zarówno owinięcie, jak i komponent, z którym mogło ono wejść w kontakt.

Nie traktuj zewnętrznej warstwy ze stali nierdzewnej jako wodoszczelnej obudowy lub jako ochrony przed korozją dla rury znajdującej się pod spodem. W przypadku pracy w stanie wilgotnym lub zabrudzonym należy ocenić drenaż, zanieczyszczenie i praktyczność metody kontroli podczas zatwierdzania próbki.

Chroń izolację przed zanieczyszczeniem olejem i paliwem. Usuń źródło wszelkich wycieków i oceń dotknięty materiał przed dalszą eksploatacją; nie próbuj usuwać zanieczyszczeń poprzez mocniejsze rozgrzanie wydechu.

Tam, gdzie rura musi być często odsłonięta, należy rozważyć demontowalne ułożenie ochrony termicznej zamiast określania owinięcia, które nie jest przeznaczone do wielokrotnego demontażu.

Zatwierdzenie próbki OEM dla wzmocnionego owinięcia wydechu

W przypadku zespołu OEM lub zestawu dystrybutora należy zatwierdzić coś więcej niż tylko wygląd nieużywanej rolki. Przydatna recenzja obejmuje próbkę materiału, zamontowaną próbkę i proponowaną skonfigurowaną paczkę.

Zapisz zatwierdzoną konfigurację dla powtarzanych zamówień. Dołącz zdjęcia krytycznych gięć i pozycji mocowania, jeśli pomagają one wyjaśnić wymagania dotyczące instalacji.

W celu przygotowania wyceny, wymagań dotyczących pakowania i próbek patrz Producent taśm wydechowych do zastosowań OEM i marek własnych. Wszelkie niestandardowe wymagania należy zgłaszać osobno od opublikowanych opcji rolek.

Często zadawane pytania

Co to jest wzmocnione owinięcie wydechu ze stali nierdzewnej?

W tym zakresie produktów jest to owinięcie izolacyjne wydechu łączące wysokotemperaturowe włókno szklane z zewnętrzną warstwą ze stali nierdzewnej 304. Nie jest to w pełni metalowa taśma ani zamiennik wewnętrznego wypełnienia tłumika.

Dlaczego warto wybrać wzmocnioną owijkę zamiast zwykłej owijki tekstylnej?

Oceń konieczność zastosowania wzmocnienia, gdy ważnym wymogiem jest ochrona odsłoniętej powierzchni izolacji. Potwierdź przydatność termiczną osobno i usuń problem stałego kontaktu lub niewystarczającego odstępu, zamiast polegać wyłącznie na samym wzmocnieniu.

Czy wzmocniona owijka wydechowa nadaje się do pojazdów ATV i UTV?

Jest to kandydat do zatwierdzonych instalacji wydechowych terenowych. Przydatność zależy od materiału rury, temperatury, geometrii i wymaganego dostępu, a nie tylko od tego, czy pojazd to ATV czy UTV.

Czy zewnętrzna warstwa ze stali nierdzewnej zwiększa odporność temperaturową?

Nie należy wnioskować o wyższej wartości znamionowej na podstawie samego zewnętrznego metalu. Stosować limity robocze potwierdzone dla kompletnego produktu i planowanej instalacji.

Czy Pro Black lub Pro Tan można zdemontować i użyć ponownie?

Opublikowane wytyczne dotyczące produktu nie zalecają przesuwania ani usuwania tych taśm po cyklu termicznym. Zaplanuj instalację odpowiednio i oceń alternatywne rozwiązanie umożliwiające demontaż, jeśli wymagany jest powtarzalny dostęp.

Określ taśmę wydechową wzmocnioną (Reinforced Exhaust Wrap) dla swojego zespołu

Wyślij do BSTFLEX wymiary rury, wymagania temperaturowe, warunki ekspozycji oraz wymaganą ilość. Wskaż sekcje do owinięcia oraz wszelkie krytyczne prześwity. W przypadku zestawów uwzględnij wymagania dotyczące mocowania i pakowania, aby taśmę i akcesoria można było zweryfikować jako jedną konfigurację.

Użyj Wzmocniona taśma termoodporna Pro Black do układu wydechowego lub Wzmocniona taśma termoodporna do układu wydechowego Pro Tan jako numer referencyjny produktu przy zamawianiu próbek lub wyceny.
