Zrozumienie technologii osłon termicznych z tłoczonego aluminium

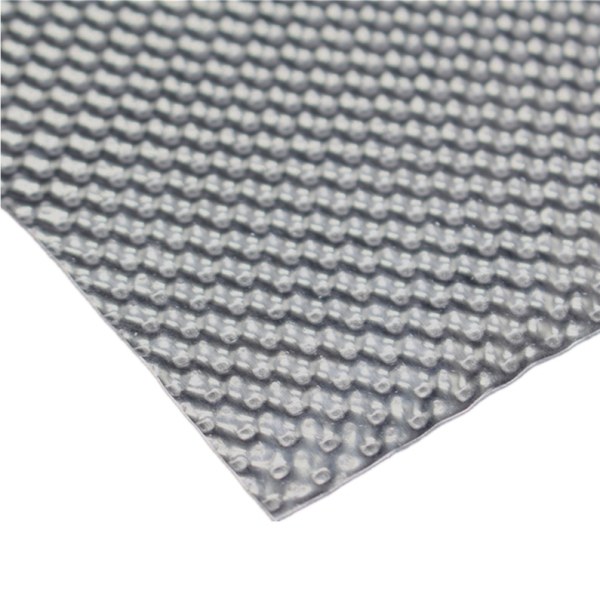

Jakiś tłoczona aluminiowa osłona termiczna to element do zarządzania ciepłem, wykonany z blachy aluminiowej, która została mechanicznie sprasowana w wypukłe wzory. Wzory te mają na celu poprawę wydajności termicznej, stabilności strukturalnej i kontroli przepływu powietrza w środowiskach o wysokiej temperaturze.

W przeciwieństwie do gładkich blach aluminiowych, tłoczone powierzchnie nadają materiałowi kontrolowaną geometrię. Taka geometria zwiększa sztywność i tworzy mikropęcherzyki powietrza, które pomagają ograniczyć przenikanie ciepła. W rezultacie tłoczone aluminiowe osłony termiczne są szeroko stosowane wszędzie tam, gdzie kluczowe znaczenie ma redukcja masy, odbicie ciepła i trwałość.

Rozwiązania osłon termicznych z tłoczonego aluminium, od układów wydechowych po obudowy przemysłowe, są projektowane tak, aby zapewnić równowagę między wydajnością, kosztami i długoterminową niezawodnością.

Główne zalety tłoczonych aluminiowych osłon termicznych

Doskonałe zarządzanie termiczne

Wytłoczone wzory rozpraszają promieniowanie cieplne i ograniczają bezpośrednie przewodzenie. Rezultatem jest lepsze odbicie ciepła i niższa temperatura powierzchni chronionych komponentów.

Wytrzymałość konstrukcyjna bez dodatkowej wagi

Tłoczenie wzmacnia blachy aluminiowe bez zwiększania grubości. Dzięki temu cieńsze materiały uzyskują większą sztywność, co sprawia, że tłoczone aluminiowe osłony termiczne idealnie nadają się do lekkich systemów.

Długoterminowa trwałość

Aluminium jest naturalnie odporne na utlenianie i korozję. W połączeniu z tłoczeniem, materiał zachowuje swój kształt i właściwości nawet przy wielokrotnych cyklach termicznych.

Redukcja hałasu i wibracji

W zastosowaniach, w których występują stałe drgania, na przykład w pojazdach i maszynach, tłoczone aluminiowe osłony termiczne zapewniają lepszą odporność na zmęczenie i rezonans niż płaskie arkusze.

Gdzie stosuje się tłoczone aluminiowe osłony termiczne

Ochrona termiczna samochodów

Sektor motoryzacyjny jest jednym z największych użytkowników tłoczonych aluminiowych osłon termicznych. Typowe obszary zastosowania to:

• Kolektory wydechowe

• Tłumiki i katalizatory

• Układy turbosprężarek

• Ochrona termiczna podwozia

Odbijając ciepło od wrażliwych podzespołów, tłoczone aluminiowe osłony termiczne poprawiają bezpieczeństwo, wydajność i żywotność podzespołów.

Sprzęt przemysłowy i produkcyjny

W środowiskach przemysłowych tłoczone aluminiowe osłony termiczne chronią zarówno sprzęt, jak i personel. Typowe zastosowania obejmują:

• Systemy rurociągów wysokotemperaturowych

• Sprzęt do wytwarzania energii

• Piece i komory cieplne

• Obudowy mechaniczne w pobliżu źródeł ciepła

Urządzenia i systemy energetyczne

W urządzeniach gospodarstwa domowego i komercyjnych stosuje się tłoczone aluminiowe osłony termiczne, aby utrzymać bezpieczną temperaturę pracy w niewielkich przestrzeniach, zwłaszcza w piekarnikach, grzejnikach i urządzeniach HVAC.

Popularne wzory tłoczenia i ich funkcje

Różne wzory tłoczenia służą różnym celom technicznym. Wybór odpowiedniego wzoru zależy od wymagań termicznych, mechanicznych i projektowych.

Każdy wzór wpływa na sposób, w jaki tłoczona aluminiowa osłona termiczna reaguje na ciepło, przepływ powietrza i naprężenia mechaniczne.

Materiały i opcje grubości

Tłoczona aluminiowa osłona termiczna może być wykonana z różnych stopów aluminium, w zależności od wymagań eksploatacyjnych.

Popularne gatunki aluminium

• 3003 Aluminium: Doskonała podatność na formowanie i wydajność termiczna

• 5052 Aluminium: Większa wytrzymałość i odporność na korozję

• 8011 Aluminium: Ekonomiczne rozwiązanie dla zastosowań o dużej objętości

Typowy zakres grubości

• 0,3 mm – Lekki i elastyczny

• 0,6 mm – standardowe zastosowanie w przemyśle i motoryzacji

• 1,0 mm i więcej – solidna ochrona termiczna

Wybór właściwego stopu i grubości gwarantuje, że tłoczona aluminiowa osłona termiczna będzie niezawodnie działać w warunkach roboczych.

Jak powstają tłoczone aluminiowe osłony termiczne

Produkcja tłoczonej aluminiowej osłony termicznej obejmuje kilka kontrolowanych etapów:

1. Przygotowanie arkusza – Czyszczenie i przygotowanie zwojów lub arkuszy aluminiowych

2. Proces tłoczenia – Precyzyjne rolki tworzą równomierne, wypukłe wzory

3. Cięcie i formowanie – cięcie CNC, tłoczenie lub gięcie kształtów części

4. Ulepszanie powierzchni – Można dodać opcjonalne powłoki lub warstwy odblaskowe

5. Inspekcja i testowanie – Kontrola jakości wymiarowej i wizualnej

Proces ten gwarantuje spójność, dokładność działania i skalowalność przy produkcji masowej.

Wydajność termiczna i ograniczenia eksploatacyjne

Dobrze zaprojektowana tłoczona aluminiowa osłona termiczna gwarantuje stałą ochronę termiczną w szerokim zakresie temperatur.

Charakterystyka wydajności

• Odbija wysoki procent promieniowania cieplnego

• Zachowuje stabilność przy wielokrotnym ogrzewaniu i chłodzeniu

• Odporny na pękanie, odkształcanie i degradację powierzchni

W wielu zastosowaniach tłoczone aluminiowe osłony termiczne działają skutecznie w temperaturach do 500–600°C, w zależności od wybranego stopu i metody montażu.

Niestandardowa konstrukcja tłoczonej aluminiowej osłony termicznej

Standardowe produkty nie zawsze spełniają specyficzne wymagania projektu. Niestandardowe, tłoczone aluminiowe osłony termiczne pozwalają inżynierom zoptymalizować wydajność w nietypowych warunkach.

Opcje dostosowywania

• Wzory tłoczenia na zamówienie

• Konstrukcje wielowarstwowe

• Zintegrowane materiały izolacyjne

• Złożone geometrie i cechy montażowe

Projekty niestandardowe są szczególnie cenne dla producentów OEM i integratorów systemów poszukujących lepszej wydajności cieplnej i kompaktowych układów.

Wybór odpowiedniej tłoczonej aluminiowej osłony termicznej

Przy wyborze tłoczonej aluminiowej osłony termicznej należy wziąć pod uwagę następujące czynniki:

Charakterystyka źródła ciepła

Zapoznaj się z zakresem temperatur, kierunkiem ciepła i czasem trwania ekspozycji.

Środowisko instalacji

Należy wziąć pod uwagę wibracje, wilgoć, substancje chemiczne i ograniczenia przestrzenne.

Wymagania regulacyjne i jakościowe

W sektorze motoryzacyjnym i przemysłowym często wymagane jest przestrzeganie określonych norm.

Możliwości dostawcy

Niezawodny dostawca powinien oferować specjalistyczną wiedzę na temat materiałów, stałą kontrolę jakości i wsparcie w zakresie dostosowywania produktów do indywidualnych potrzeb.

Często zadawane pytania (FAQ)

1. Dlaczego tłoczenie jest ważne w przypadku aluminiowych osłon termicznych?

Tłoczenie zwiększa sztywność, redukuje przenoszenie ciepła i podnosi odporność na wibracje bez zwiększania ciężaru.

2. Czy tłoczona aluminiowa osłona termiczna jest wielokrotnego użytku?

W wielu zastosowaniach tak. Trwałość aluminium pozwala na jego długotrwałe użytkowanie, o ile nie ulegnie uszkodzeniu fizycznemu.

3. Czy wytłaczane aluminiowe osłony termiczne można łączyć z izolacją?

Tak. W środowiskach o ekstremalnie wysokich temperaturach powszechnie stosuje się konstrukcje wielowarstwowe z warstwą izolacyjną.

4. Czy tłoczone aluminiowe osłony termiczne nadają się do stosowania na zewnątrz?

Tak. Odporność aluminium na korozję sprawia, że nadaje się ono do stosowania na zewnątrz i w trudnych warunkach.

5. Jak wybrać odpowiednią grubość?

Grubość zależy od temperatury, naprężeń mechanicznych i ograniczeń wagowych.

6. Czy wytłaczane aluminiowe osłony termiczne mogą być produkowane masowo?

Zdecydowanie. Tłoczenie doskonale sprawdza się zarówno w przypadku małych partii, jak i produkcji wielkoseryjnej.

Ostatnie myśli

Jakiś tłoczona aluminiowa osłona termiczna To sprawdzone rozwiązanie do zarządzania ciepłem w zastosowaniach motoryzacyjnych, przemysłowych i komercyjnych. Połączenie wydajności cieplnej, lekkości i wytrzymałości oraz elastyczności konstrukcji sprawia, że jest to doskonały wybór w obliczu współczesnych wyzwań związanych z zarządzaniem ciepłem.

Wybierając odpowiedni materiał, wzór tłoczenia i dostawcę, firmy mogą zapewnić sobie niezawodną ochronę termiczną, optymalizując jednocześnie wydajność i koszty. Zarówno standardowe, jak i projektowane na zamówienie, tłoczone aluminiowe osłony termiczne odgrywają kluczową rolę w poprawie bezpieczeństwa, wydajności i trwałości produktu.
