W silnikach z turbodoładowaniem zarządzanie ciepłem spalin nie jest opcjonalne – ma kluczowe znaczenie dla osiągów, trwałości i bezpieczeństwa. Jednym z najskuteczniejszych, a jednocześnie często pomijanych rozwiązań jest koc rury spustowej Zaprojektowana specjalnie do ekstremalnych warunków termicznych rur spustowych turbosprężarki, osłona rury spustowej znacznie redukuje ciepło promieniowania, chroni otaczające komponenty i stabilizuje temperaturę spalin, co zwiększa wydajność układu.

Na tej stronie znajdziesz kompleksowy, techniczny przegląd osłon rur spustowych, w tym zasady ich działania, potrzebę ich stosowania, dostępne materiały, zastosowania oraz wskazówki dotyczące wyboru osłon do układów wydechowych w przemyśle i motoryzacji.

Czym jest osłona rury spustowej i jak działa

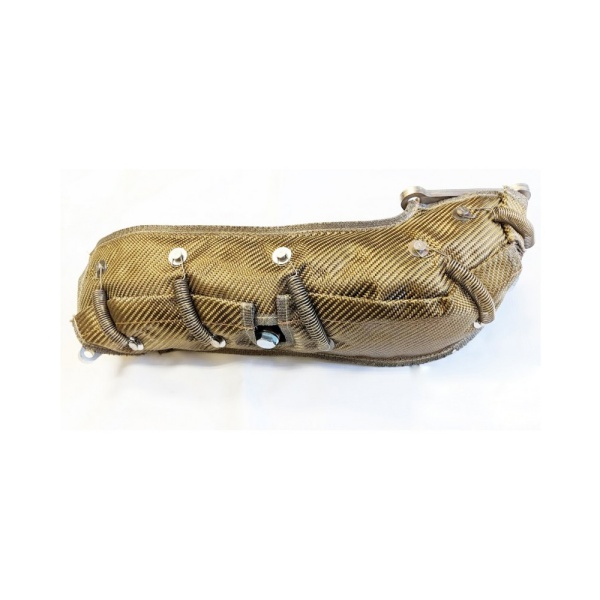

A koc rury spustowej to wysokotemperaturowa osłona termoizolacyjna zaprojektowana tak, aby otaczać rurę wydechową turbosprężarki – odcinek wydechowy bezpośrednio za turbosprężarką. Obszar ten charakteryzuje się jednymi z najwyższych stałych temperatur w układzie wydechowym, często przekraczającymi 600–900°C pod obciążeniem.

Koc działa poprzez połączenie włókna izolacyjne o niskiej przewodności z warstwy zewnętrzne odporne na wysokie temperatury aby osiągnąć trzy podstawowe funkcje:

1. Zawierają ciepło promieniowania wytwarzane przez gorące gazy spalinowe

2. Zmniejszenie wymiany ciepła do pobliskich komponentów

3. Utrzymuj wyższą prędkość spalin wewnątrz rury

W przeciwieństwie do tradycyjnych osłon układu wydechowego, osłona rury spustowej to formowany, warstwowy system izolacyjny zaprojektowany z myślą o długotrwałej wytrzymałości, powtarzających się cyklach termicznych i trudnych warunkach pod maską.

Dlaczego silniki z turbodoładowaniem potrzebują osłony rury spustowej

Ekstremalne obciążenie termiczne rury spustowej

Rura spustowa turbosprężarki jest narażona na:

• Ciągłe wysokie temperatury spalin

• Szybkie cykle termiczne podczas przyspieszania i zwalniania

• Ograniczony przepływ powietrza w komorze silnika

Bez izolacji ciepło promieniuje na zewnątrz, podnosząc temperaturę pod maską i narażając na obciążenie sąsiednie podzespoły.

Typowe problemy bez osłony rury spustowej

• Przedwczesne starzenie się wiązek przewodów i czujników

• Degradacja węży gumowych i złączy plastikowych

• Zwiększona temperatura powietrza dolotowego

• Wygrzewanie obniżające wydajność turbosprężarki

• Wyższe ryzyko awarii związanych z upałem

Prawidłowo zaprojektowana osłona rury spustowej rozwiązuje te problemy u źródła.

Główne korzyści ze stosowania osłony rury spustowej

1. Znaczne zmniejszenie ciepła pod maską

Ograniczając utratę ciepła promieniowania z rury spustowej, osłona rury spustowej może znacząco obniżyć temperaturę otoczenia w komorze silnika, chroniąc wrażliwe podzespoły.

2. Poprawiona wydajność turbosprężarki

Zatrzymanie ciepła w strumieniu spalin pomaga utrzymać energię gazów wydechowych, co przekłada się na szybszą reakcję turbosprężarki i bardziej stabilną charakterystykę doładowania.

3. Ochrona pobliskich komponentów

Krytyczne elementy, takie jak przewody olejowe, przewody hamulcowe, wiązki przewodów i izolacja grodzi przeciwpożarowej, korzystają z mniejszego narażenia na działanie wysokiej temperatury.

4. Zwiększona niezawodność systemu

Niższe temperatury zewnętrzne redukują zmęczenie cieplne, wydłużając żywotność zarówno podzespołów układu wydechowego, jak i sąsiadujących z nim układów.

5. Czystsza i bardziej kontrolowana instalacja

W porównaniu z luźnymi osłonami układu wydechowego, osłona rury spustowej zapewnia równomierne pokrycie, bezpieczne mocowanie i profesjonalny wygląd.

Materiały stosowane w osłonach rur spustowych wysokotemperaturowych

Wydajność osłony rury spustowej w dużym stopniu zależy od materiału, z którego jest wykonana. Osłony przemysłowe zazwyczaj mają konstrukcję wielowarstwową, zoptymalizowaną pod kątem izolacji i trwałości.

Wewnętrzna warstwa izolacyjna

Do powszechnie stosowanych materiałów izolacyjnych należą:

• Mata igłowa z włókna szklanego zapewniająca ekonomiczną odporność na ciepło

• Izolacja o wysokiej zawartości krzemionki do środowisk o ekstremalnych temperaturach

• Włókno bazaltowe lub ceramiczne do ciągłego narażenia na wysokie temperatury

Materiały te charakteryzują się niską przewodnością cieplną, zachowując jednocześnie stabilność w warunkach długotrwałego działania ciepła.

Wzmocnienie i szycie

Aby zapobiec rozwarstwieniu i zachować integralność strukturalną podczas wibracji i cykli termicznych, stosuje się nici do szycia odporne na wysokie temperatury, takie jak drut ze stali nierdzewnej, przędza krzemionkowa lub nici aramidowe.

Zewnętrzna warstwa ochronna

Zewnętrzna powierzchnia jest zaprojektowana tak, aby była odporna na ścieranie, działanie oleju, wilgoć i zużycie mechaniczne. Typowe opcje obejmują:

• Tkanina z włókna szklanego poddana obróbce cieplnej

• Tkanina krzemionkowa z powłoką zapobiegającą strzępieniu się

• Wzmocnienie siatką ze stali nierdzewnej do ekstremalnych warunków

Zastosowania osłon rur spustowych w motoryzacji

Osłony rur spustowych są powszechnie stosowane w sektorach motoryzacyjnym o wysokiej wydajności i OEM, w tym:

Pojazdy osobowe z turbodoładowaniem

• Silniki benzynowe i wysokoprężne z turbodoładowaniem

• Pojazdy o wysokiej wydajności i zmodyfikowane

• Zarządzanie ciepłem w kompaktowych komorach silnika

Sporty motorowe i wyścigi

• Długotrwałe wysokie temperatury spalin

• Maksymalne wymagania dotyczące izolacji termicznej

• Ochrona lekkich elementów otaczających

Ciężarówki o dużej ładowności i z silnikiem Diesla

• Długie cykle operacyjne

• Wysoki przepływ spalin

• Poprawiona niezawodność przy ciągłym obciążeniu

Zastosowania przemysłowe i pozamotoryzacyjne

Oprócz zastosowań motoryzacyjnych, nakładki na rury spustowe są coraz częściej stosowane w przemysłowych układach turbo:

• Przemysłowe generatory diesla

• Sprężarki turbodoładowane

• Sprzęt do wytwarzania energii

• Morskie układy wydechowe z turbodoładowaniem

W takich środowiskach izolacja termiczna poprawia stabilność operacyjną, zwiększa bezpieczeństwo i redukuje problemy związane z konserwacją związaną z ciepłem.

Osłona rury spustowej kontra owijka wydechowa

Chociaż oba rozwiązania mają na celu redukcję ciepła spalin, ich wydajność i trwałość różnią się znacząco.

Koce do rur spustowych Czy:

• Wielowarstwowe systemy izolacyjne

• Zaprojektowane dla konkretnych odcinków rur

• Większa odporność na olej, wibracje i cykle termiczne

Owijki wydechowe Czy:

• Jednowarstwowe owijki tekstylne

• Zależne od techniki instalacji

• Bardziej podatne na zużycie i zatrzymywanie wilgoci

W przypadku rur spustowych turbosprężarek, gdzie koncentracja ciepła i niezawodność mają kluczowe znaczenie, lepszym rozwiązaniem jest zazwyczaj specjalna osłona rury spustowej.

Jak wybrać odpowiednią osłonę rury spustowej

Wybór właściwej osłony rury spustowej wymaga uwzględnienia kilku czynników technicznych:

Ocena temperatury

Należy ocenić zarówno ciągłe, jak i szczytowe narażenie na temperaturę. Rury spustowe turbin często wymagają izolacji przystosowanej do długotrwałego, wysokiego ciepła z dodatkowym marginesem bezpieczeństwa.

Rozmiar i pokrycie koca

Osłona powinna całkowicie zakrywać najgorętszą część rury spustowej i nie kolidować z kołnierzami, czujnikami ani punktami montażowymi.

Zgodność materiałów

Należy wziąć pod uwagę narażenie na działanie oleju, wody, zanieczyszczeń drogowych i wibracji. W trudnych warunkach zaleca się stosowanie wzmocnionych warstw zewnętrznych.

Środowisko instalacji

W przypadku ograniczonej przestrzeni wnękowej silnika konieczne może być zastosowanie cieńszych, wysoce wydajnych materiałów izolacyjnych, aby zrównoważyć odstęp i wydajność cieplną.

Zagadnienia dotyczące instalacji i konserwacji

Wysokiej jakości osłona rury spustowej jest zaprojektowana z myślą o prostym montażu za pomocą haków ze stali nierdzewnej, sprężyn lub systemów mocujących. Prawidłowe dopasowanie zapewnia:

• Stałe pokrycie termiczne

• Brak ruchu podczas operacji

• Długoterminowa trwałość

Zaleca się przeprowadzanie okresowych kontroli, zwłaszcza w przypadku sportów motorowych lub zastosowań narażonych na duże drgania, aby mieć pewność, że koc pozostaje bezpiecznie ułożony.

Dlaczego warto wybrać nakładki na rury spustowe BSTFLEX

Osłony rur spustowych BSTFLEX zostały zaprojektowane do profesjonalnych zastosowań w motoryzacji i przemyśle w zakresie zarządzania ciepłem. Najważniejsze zalety to:

• Materiały izolacyjne wysokotemperaturowe dobrane do wymagających środowisk

• Wzmocnione szwy i konstrukcja zapewniające odporność na wibracje

• Dostępne są niestandardowe rozmiary i konfiguracje dostosowane do potrzeb producentów OEM i rynku wtórnego

• Produkcja zgodnie z systemami jakości ISO9001:2015 i IATF16949

• Udowodnione doświadczenie w rozwiązaniach ochrony termicznej układów wydechowych i turbosprężarek

Niezależnie od tego, czy chodzi o pojazdy o dużej mocy, ciężkie układy diesla czy przemysłowe urządzenia turbodoładowane, BSTFLEX zapewnia niezawodne rozwiązania w zakresie osłon rur spustowych dostosowane do rzeczywistych warunków eksploatacji.

A koc rury spustowej jest kluczowym elementem nowoczesnych strategii zarządzania ciepłem turbosprężarki. Zatrzymując ciepło spalin u źródła, chroni otaczające podzespoły, poprawia wydajność turbosprężarki i podnosi ogólną niezawodność układu. W przypadku każdego silnika z turbodoładowaniem pracującego w wysokich temperaturach lub w zamkniętych przestrzeniach, odpowiednio zaprojektowana osłona rury spustowej nie jest ulepszeniem, lecz koniecznością.

Jeśli rozważasz rozwiązania w zakresie ochrony termicznej rur spustowych turbosprężarki, wybór profesjonalnie zaprojektowanej osłony rury spustowej to jeden z najskuteczniejszych kroków, jakie możesz podjąć, aby kontrolować ciepło, poprawić wydajność i wydłużyć żywotność podzespołów.
