Zarządzanie ciepłem układu wydechowego nie ogranicza się już do zapobiegania kontaktowi gorącej rury z pobliskimi elementami. Nowoczesne platformy pojazdów umieszczają kolektory wydechowe, turbosprężarki, katalizatory, czujniki, przewody oraz układy paliwowe i moduły elektroniczne w coraz bardziej kompaktowych przestrzeniach. Rezultatem jest wymagające środowisko cieplne, w którym wybór materiału na osłonę termiczną w motoryzacji może bezpośrednio wpływać na żywotność komponentów, swobodę zabudowy i niezawodność pojazdu.
Nie istnieje jeden metal idealny dla każdego miejsca układu wydechowego. Osłona podwozia umieszczona kilka centymetrów od rury wydechowej ma inne wymagania niż osłona zamontowana wokół turbosprężarki lub katalizatora. Dlatego inżynierowie dobierają materiał osłony termicznej układu wydechowego według rzeczywistego źródła ciepła, dostępnej szczeliny powietrznej, geometrii części, poziomu drgań, narażenia na korozję i docelowej masy.
BSTFLEX produkuje tłoczone metalowe materiały na osłony termiczne do projektów zarządzania ciepłem w motoryzacji i przemyśle, w tym arkusz ze stali nierdzewnej stanowiący barierę termiczną, tłoczony aluminiowy materiał na osłonę termiczną oraz materiał na osłonę termiczną ze stopu Inconel 625.
Temperatura wokół układu wydechowego nie jest jednolita. Obciążenie cieplne znacząco zmienia się w zależności od miejsca, dlatego określenie jednego materiału osłony termicznej dla całego pojazdu może prowadzić do niepotrzebnego zwiększenia masy, nadmiernych kosztów lub niewystarczającej ochrony.
Najbardziej wymagające obszary są zazwyczaj skoncentrowane w pobliżu silnika i układu oczyszczania spalin. Typowe gorące strefy obejmują:
Celem osłony jest zazwyczaj ograniczenie promieniowania cieplnego docierającego do sąsiednich komponentów, a nie tylko zakrycie gorącej powierzchni. Skuteczne zarządzanie temperaturą w motoryzacji zależy więc od materiału, geometrii osłony, sposobu montażu oraz przestrzeni powietrznej między źródłem ciepła a barierą.
W większości programów motoryzacyjnych trzy rodziny metali pokrywają większość wymagań dotyczących sztywnych osłon termicznych: aluminium, stal nierdzewna oraz wysokowydajne stopy niklu, takie jak Inconel 625.
| Lokalizacja w pojeździe | Typowy wybór materiału | Główny powód projektowy |
|---|---|---|
| Bariera przed promieniowaniem cieplnym w komorze silnika | Aluminium | Niska masa i dobre odbijanie promieniowania cieplnego |
| Osłona termiczna układu wydechowego pod podwoziem | Aluminium lub stal nierdzewna | Pokrycie dużej powierzchni przy kontrolowanej masie |
| Kolektor wydechowy | Stal nierdzewna | Cykle cieplne i wytrzymałość mechaniczna |
| Katalizator | Stal nierdzewna | Odporność na wysoką temperaturę, drgania i korozję |
| Tłumik i element wyciszający | Aluminium lub stal nierdzewna | Zależy od temperatury, położenia i środowiska pojazdu |
| Obszar turbosprężarki | Stal nierdzewna lub Inconel 625 | Wyższe wymagania termiczne i powtarzające się cykle nagrzewania |
| Sporty motorowe i ekstremalne strefy układu wydechowego | Inconel 625 | Wytrzymałość w wysokiej temperaturze i odporność na utlenianie |
Ta tabela stanowi punkt wyjścia, a nie uniwersalną specyfikację. Grubość materiału, gatunek stopu, odległość od powierzchni wydechu i geometria komponentu mogą znacząco zmienić końcową wydajność.

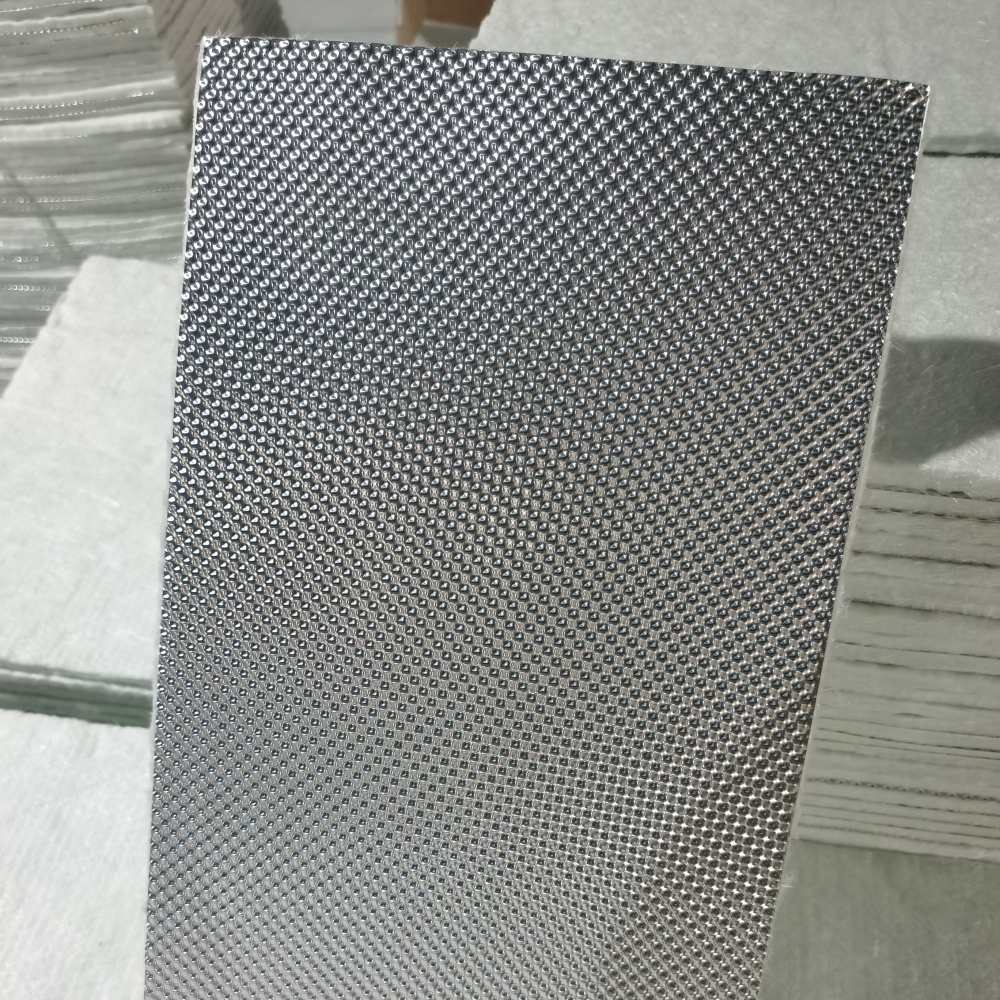

Kolektor wydechowy jest jednym z najtrudniejszych miejsc dla sztywnej metalowej osłony termicznej. Osłona może być zamontowana blisko źródła ciepła, narażona na drgania silnika i wielokrotnie poddawana cyklom między warunkami otoczenia a podwyższonymi temperaturami pracy.
Z tego powodu stal nierdzewna jest powszechnie uznawana za praktyczny materiał na osłony termiczne kolektorów wydechowych. Połączenie wytrzymałości mechanicznej, odporności na utlenianie i odporności na korozję sprawia, że nadaje się do formowanych osłon, które muszą zachować swoją geometrię podczas powtarzających się cykli nagrzewania i chłodzenia.
BSTFLEX wytłaczana blacha termiczna ze stali nierdzewnejjest przeznaczona do zastosowań, w których cienka konstrukcja metalowa wymaga dodatkowej sztywności. Wytłoczony profil wzmacnia geometrię blachy bez polegania wyłącznie na większej grubości metalu.
Katalizatory mogą tworzyć skoncentrowane obciążenia cieplne pod pojazdem i w pobliżu podłogi przedziału pasażerskiego, przewodów elektrycznych, przewodów hamulcowych, układów paliwowych lub innych zespołów wrażliwych na temperaturę. Osłona katalizatora musi więc wytrzymywać zarówno działanie wysokiej temperatury, jak i trudne warunki mechaniczne występujące pod pojazdem.
Stal nierdzewna jest często wybierana, ponieważ toleruje ciepło, zanieczyszczenia drogowe i powtarzające się drgania, zachowując stabilność konstrukcyjną. W zależności od konstrukcji osłony, tłoczona lub wytłaczana warstwa ze stali nierdzewnej może być również połączona ze szczeliną powietrzną lub warstwą izolacji w celu zwiększenia efektu bariery termicznej.
W przypadku mniej wymagających barier dodatkowych, umieszczonych dalej od katalizatora, odpowiednie może być również lekkie aluminium. Decyzja projektowa powinna opierać się na zmierzonych lub obliczonych warunkach termicznych, a nie wyłącznie na nazwie komponentu.
Osłona termiczna podwozia często pokrywa znacznie większą powierzchnię niż osłona kolektora. Nadmierna masa materiału staje się ważniejsza, gdy osłona rozciąga się wzdłuż tunelu wydechowego, płyty podłogowej lub obszaru zbiornika paliwa.

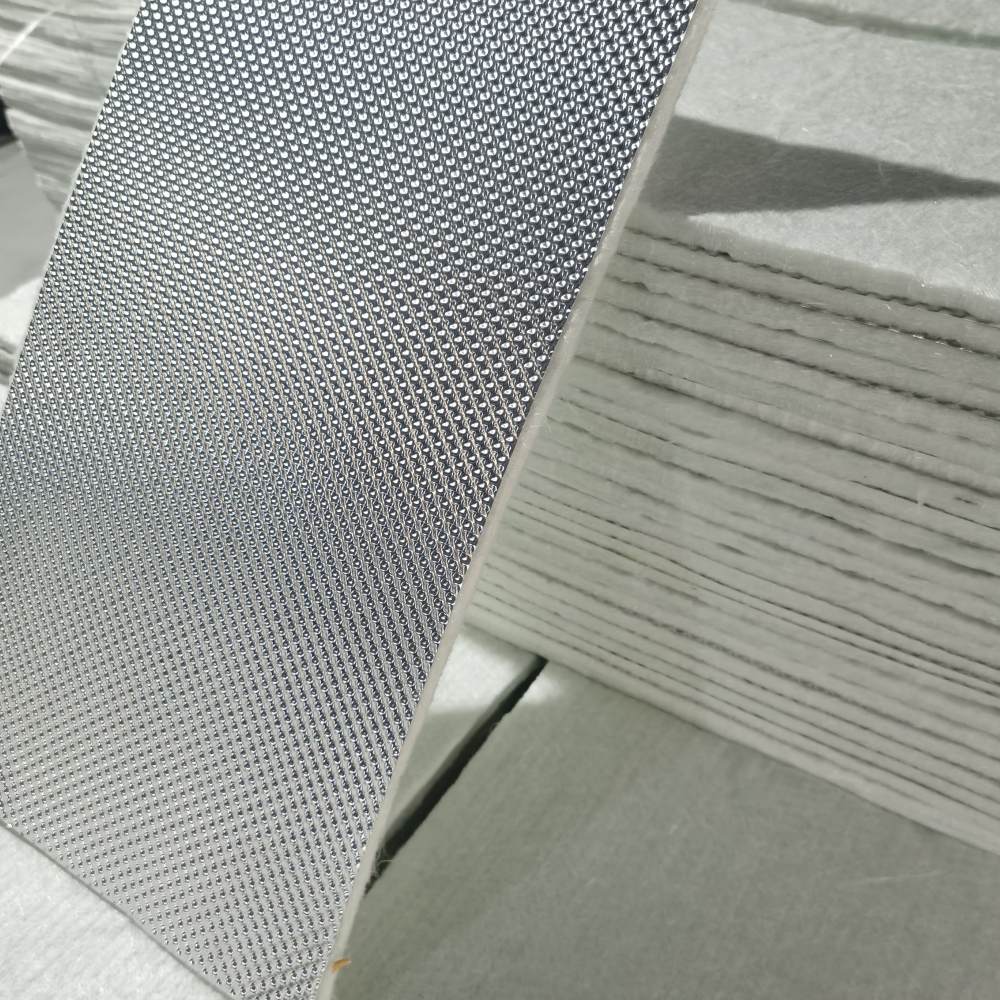

W tym miejscu wytłaczany materiał aluminiowy na osłony termicznezapewnia użyteczną przewagę inżynieryjną. Niska gęstość aluminium umożliwia ochronę dużej powierzchni przy stosunkowo niewielkim zwiększeniu masy pojazdu.
Typowe zastosowania obejmują:
Wytłaczanie jest szczególnie przydatne w przypadku szerokich paneli aluminiowych, ponieważ trójwymiarowy wzór powierzchni zwiększa sztywność i pomaga kontrolować ruch panelu, drgania oraz odkształcenia.

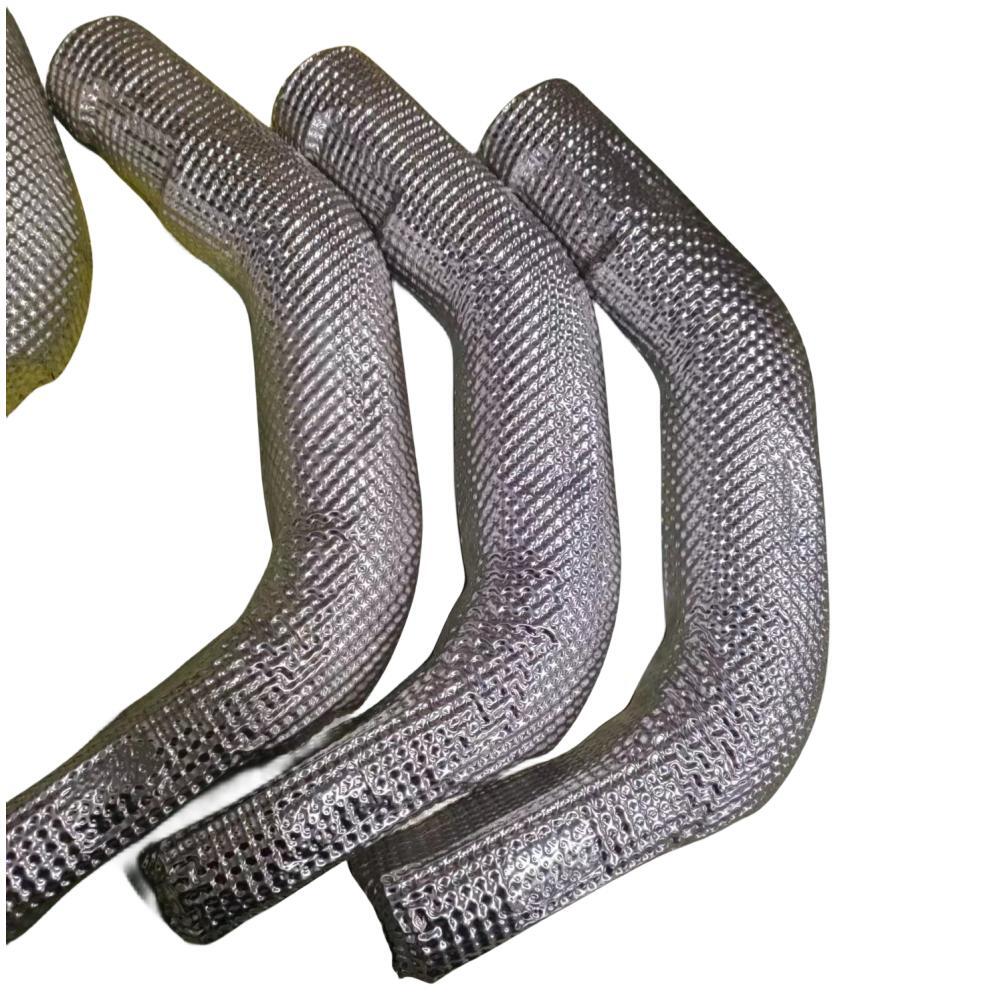

Zarządzanie temperaturą w komorze silnika obejmuje inny problem niż bezpośrednia osłona układu wydechowego. Celem jest często zatrzymanie energii promieniowania z kolektora, turbosprężarki lub rury wydechowej, aby nie ogrzewała sąsiednich elementów dolotu, przewodów, urządzeń elektronicznych ani paneli nadwozia.
W przypadku tych dodatkowych barier aluminium jest często wydajnym materiałem na osłony termiczne silnika, ponieważ łączy małą masę, dobrą podatność na formowanie i skuteczne odbijanie ciepła promieniowania.
Typowe aluminiowe osłony komory silnika mogą być montowane między:
Jednak jeśli osłona znajduje się niezwykle blisko wysokotemperaturowego elementu układu wydechowego, bardziej odpowiednia może być stal nierdzewna lub stop odporny na jeszcze wyższe temperatury.
Turbosprężarka stanowi jedno z miejsc o najwyższym stężeniu ciepła w komorze silnika spalinowego. Oprócz wysokich temperatur pracy układy z turbosprężarką charakteryzują się szybkimi zmianami temperatury, ograniczoną przestrzenią montażową oraz intensywnym promieniowaniem cieplnym oddziałującym na znajdujące się w pobliżu przewody, wiązki elektryczne i elementy konstrukcyjne pojazdu.
Stal nierdzewna pozostaje odpowiednia do wielu seryjnych konstrukcji osłon termicznych turbosprężarek, szczególnie gdy geometria osłony i szczelina powietrzna zostały odpowiednio zaprojektowane. W przypadku silników do ekstremalnych zastosowań, zastosowań wytrzymałościowych oraz układów wydechowych do sportów motorowych stopy na bazie niklu mogą zapewnić dodatkowe korzyści.
BSTFLEXMateriał osłony termicznej ze stopu 625 Inconel jest przeznaczony do wymagających środowisk cieplnych, w których potrzebna jest większa odporność na utlenianie, korozję oraz utratę wytrzymałości mechanicznej w podwyższonych temperaturach.
Inconel nie powinien być automatycznie zastępowany stalą nierdzewną tylko dlatego, że jest stopem o wyższych parametrach. Materiał ten jest droższy i zasadniczo powinien być stosowany tam, gdzie uzasadniają to warunki eksploatacji.
Zastosowania, które mogą uzasadniać użycie Inconel 625, obejmują:
Jeśli konwencjonalna stal nierdzewna już spełnia wymagania cieplne i mechaniczne, zastosowanie Inconelu może zwiększyć koszty bez zapewnienia istotnych korzyści dla całego układu. Właściwy dobór materiału jest zatem kompromisem między wydajnością cieplną, trwałością, wymaganiami produkcyjnymi a całkowitym kosztem projektu.
Częstym błędem przy projektowaniu osłon termicznych jest skupianie się wyłącznie na stopie metalu przy jednoczesnym pomijaniu odległości między osłoną a źródłem ciepła.
Szczelina powietrzna może znacząco wpływać na skuteczność metalowej bariery termicznej. Zamiast umieszczać osłonę termiczną bezpośrednio przy gorącym elemencie, inżynierowie często tworzą kontrolowany odstęp, który ogranicza przewodzenie ciepła i pozwala metalowej powierzchni działać przede wszystkim jako bariera dla promieniowania cieplnego.
Do ważnych parametrów konstrukcyjnych należą:
W rezultacie cieńsza, prawidłowo umieszczona osłona termiczna może działać lepiej niż cięższa blacha zamontowana z niewłaściwym odstępem termicznym.
Samochodowe metalowe osłony termiczne są często tłoczone, ponieważ bardzo cienka płaska blacha może nie zapewniać sztywności wymaganej w przypadku dużych lub złożonych elementów. Dodanie uformowanego wzoru zmienia właściwości konstrukcyjne blachy i pozwala inżynierom tworzyć lekkie elementy o zwiększonej sztywności.
W zależności od konstrukcji tłoczenie może pomóc:
Różne geometrie tłoczeń można opracowywać w zależności od wymaganej grubości blachy, procesu formowania oraz kształtu gotowego elementu.
Nie każdy problem termiczny można rozwiązać za pomocą jednej warstwy metalu. Duże obciążenia cieplne lub ograniczona przestrzeń montażowa mogą wymagać konstrukcji osłony wielowarstwowej.
Pojedyncza tłoczona blacha metalowa jest odpowiednia tam, gdzie wystarczająca jest redukcja promieniowania cieplnego i separacja mechaniczna. Bardziej wymagające systemy mogą zawierać dwie metalowe powłoki z przestrzenią powietrzną lub warstwą izolacji umieszczoną między nimi.
Wielowarstwowe zespoły mogą być przydatne wokół:
Korzyść wynikająca z wielowarstwowej konstrukcji powinna zostać zweryfikowana pod kątem dodatkowej masy, złożoności formowania i kosztów produkcji.
Zwiększenie grubości metalu może poprawić wytrzymałość mechaniczną, ale grubszy materiał nie tworzy automatycznie proporcjonalnie lepszej bariery termicznej.
Osłona termiczna przede wszystkim zarządza energią promieniowania i ogranicza przenoszenie ciepła do pobliskich komponentów. Jej skuteczność zależy więc w dużej mierze od właściwości powierzchni, geometrii i odstępów. Wybór niepotrzebnie grubego metalu może zwiększyć masę komponentu i zużycie materiału bez rozwiązania podstawowego problemu konstrukcji termicznej.
W przypadku rozwoju OEM grubość blachy powinna być dobierana razem z:
Przydatna specyfikacja osłony termicznej powinna opisywać więcej niż tylko nazwę metalu. Przekazanie rzeczywistych danych dotyczących zastosowania pozwala producentowi zalecić odpowiednią konstrukcję i ogranicza niepotrzebne cykle rozwoju.
Informacje inżynieryjne zazwyczaj obejmują:
Jeśli materiał nie został jeszcze określony, BSTFLEX może przeanalizować warunki montażu i pomóc klientom w ocenie opcji osłon termicznych z aluminium, stali nierdzewnej i Inconelu.
Te same zasady doboru materiałów wykraczają poza samochody osobowe. Sztywne metalowe bariery termiczne są również wymagane w pojazdach użytkowych, maszynach rolniczych, sprzęcie budowlanym, quadach, motocyklach, generatorach i innym sprzęcie napędzanym silnikiem.
Ciężki sprzęt może tworzyć trudniejsze środowisko, ponieważ układy wydechowe pracują przez długi czas pod obciążeniem i mogą być narażone na kurz, błoto, wilgoć oraz uderzenia mechaniczne. W takich sytuacjach trwałość materiału i konstrukcja mocowania mogą być ważniejsze niż osiągnięcie najniższej możliwej masy osłony.
W przypadku pojazdów wyczynowych i wyścigowych priorytety inżynieryjne mogą ponownie przesunąć się w stronę ekstremalnej odporności na temperaturę, kompaktowego rozmieszczenia elementów i ochrony komponentów bardzo wrażliwych na temperaturę.
BSTFLEX dostarcza różne sztywne materiały na osłony termiczne, dzięki czemu klienci mogą dopasować metal do strefy cieplnej zamiast wymuszać użycie jednego materiału w każdym zastosowaniu.
Odpowiednia do kolektorów wydechowych, katalizatorów, tłumików, rur wydechowych i wymagających mechanicznie gorących stref samochodowych.
Zobacz materiał osłony termicznej ze stali nierdzewnej
Odpowiednia do lekkich osłon podwozia, barier w komorze silnika, tuneli skrzyni biegów i dodatkowej ochrony przed promieniowaniem cieplnym.
Zobacz aluminiowy materiał osłony termicznej
Odpowiednia do turbosprężarek, sportowych układów wydechowych i innych zastosowań, w których ekstremalne ciepło oraz trudne warunki pracy uzasadniają użycie wysokowydajnego stopu niklu.
Zobacz materiał osłony termicznej Inconel 625
Najlepszy materiał na samochodową osłonę termiczną zależy od strefy montażu. Aluminium jest często stosowane do lekkich barier promieniowania cieplnego, stal nierdzewna jest szeroko wybierana wokół elementów układu wydechowego, a stopy Inconel są używane tam, gdzie wyjątkowo wysokie wymagania termiczne i mechaniczne uzasadniają ich zastosowanie.
Stal nierdzewna jest częstym wyborem początkowym dla osłon termicznych układu wydechowego, ponieważ łączy odporność temperaturową, wytrzymałość mechaniczną i odporność na korozję. Aluminium może być odpowiednie dla dodatkowych barier znajdujących się dalej od źródła ciepła, natomiast Inconel może być rozważany w ekstremalnych warunkach pracy układu wydechowego.
Stal nierdzewna jest szeroko stosowana do osłon termicznych kolektorów wydechowych, ponieważ zastosowanie obejmuje wysokie promieniowanie cieplne, drgania i powtarzające się cykle termiczne. Ostateczny wybór materiału powinien uwzględniać rzeczywistą temperaturę pracy, odległość od kolektora oraz konstrukcję osłony.
Stal nierdzewna jest odpowiednia dla wielu seryjnych osłon termicznych turbosprężarek. Wyczynowe układy turbodoładowania i systemy pracujące w ekstremalnych temperaturach mogą wymagać materiału na bazie niklu, takiego jak Inconel 625.
Tak. Aluminium skutecznie działa jako lekka bariera promieniowania cieplnego, gdy temperatura pracy i odległość od źródła spalin są odpowiednie. Jest szczególnie przydatne w osłonach podwozia i komory silnika, gdzie ważne jest zmniejszenie masy.
Tłoczony profil zwiększa sztywność cienkiej blachy, umożliwiając producentom zmniejszenie masy przy zachowaniu kształtu i odporności na drgania. Właściwości termiczne zależą następnie od całej konstrukcji, w tym od szczeliny powietrznej i położenia osłony.
Tak. BSTFLEX wspiera projekty ochrony termicznej OEM poprzez dostosowaną grubość materiału, wymiary blach, wzory tłoczenia i rozwój dostosowany do konkretnego zastosowania. Klienci mogą dostarczyć rysunki, próbki lub informacje montażowe do oceny.
Najskuteczniejsza strategia zarządzania temperaturą układu wydechowego nie polega na poszukiwaniu jednego uniwersalnie najlepszego materiału. Polega ona na podziale pojazdu na strefy termiczne i zastosowaniu odpowiedniego materiału w każdym miejscu.
Aluminium jest bardzo skuteczne tam, gdzie celem jest lekka kontrola promieniowania cieplnego. Stal nierdzewna zapewnia większą trwałość wokół gorętszych elementów układu wydechowego. Inconel 625 jest przeznaczony do ekstremalnych środowisk termicznych, w których konwencjonalne metale samochodowe mogą już nie zapewniać wymaganej wydajności eksploatacyjnej.
W przypadku nowego projektu układu wydechowego, komory silnika lub podwozia BSTFLEX może ocenić źródło ciepła, przestrzeń montażową, grubość metalu i wymagania dotyczące formowania. Prześlij szczegóły zastosowania, rysunek lub próbkę, aby omówić odpowiedni materiał samochodowej osłony termicznej i poprosić o wycenę.
