BSTFLEX produkuje rękawy z dzianiny z drutu ze stali nierdzewnej do samochodowych mieszków wydechowych, elastycznych rur wydechowych, odsprzęgaczy wydechu oraz innych elastycznych zespołów połączeń wydechowych.

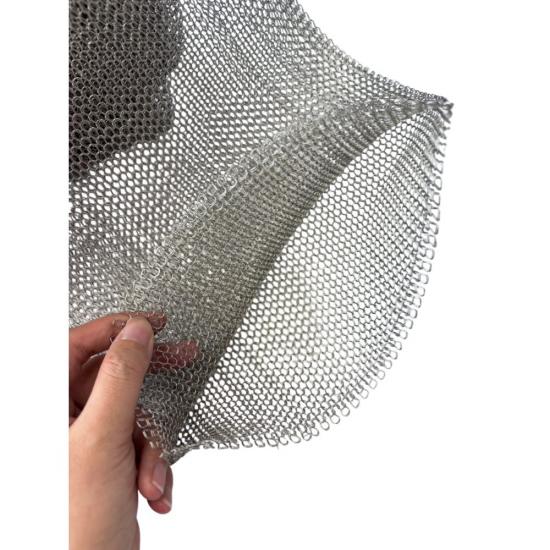

Rękaw powstaje poprzez dzianie drutu ze stali nierdzewnej w strukturę pętli rurowej. W porównaniu ze sztywną siatką tkaną, konstrukcja dziana może się ściskać, rozciągać i dopasowywać do mieszków oraz elastycznych elementów wydechu, zachowując jednocześnie ciągłą strukturę metaliczną.
W wybranych zastosowaniach wydechowych do procesu dziania można jednocześnie wprowadzić trzy druty ze stali nierdzewnej. Ta potrójna konstrukcja dziana tworzy cięższą siatkę wielożyłową z większą liczbą punktów styku metalicznego i może być dostosowana do wymagań mechanicznych zespołu wydechowego.
Przegląd produktu
Mieszki wydechowe i elastyczne rury wydechowe są zaprojektowane tak, aby kompensować wibracje, rozszerzalność cieplną, ruchy silnika i powtarzające się przemieszczenia mechaniczne. Rękaw z dzianiny z drutu działa jako elastyczna warstwa metaliczna wokół lub wewnątrz elastycznego zespołu wydechowego.
W zależności od konstrukcji układu wydechowego, dzianą siatkę ze stali nierdzewnej można zainstalować bezpośrednio wokół mieszków, umieścić pod zewnętrznym oplotem ze stali nierdzewnej lub zintegrować ze strukturą odsprzęgającą wydech.
Jej pętelkowa konstrukcja pozwala siatce poruszać się wraz z mieszkami, zamiast działać jak sztywna osłona. Dzięki temu nadaje się do zastosowań wymagających zarządzania wibracjami, ochrony powierzchni, elastycznego wsparcia i separacji mechanicznej między warstwami metalicznymi.
Konstrukcja z potrójnego drutu
Jedną z głównych opcji produkcyjnych dostępnych w BSTFLEX jest dzianie z potrójnego drutu.

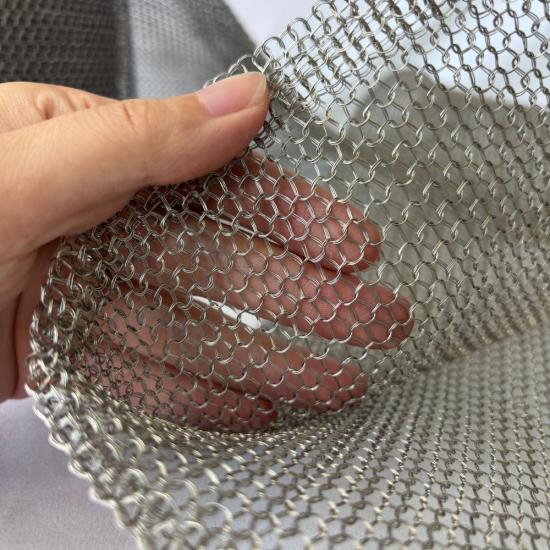

W tej konstrukcji trzy druty ze stali nierdzewnej są podawane równolegle i dziane razem w tę samą rurową strukturę siatki. Trzy druty tworzą każdą pętlę dzianiny jednocześnie.
W porównaniu z podobną konstrukcją z pojedynczego drutu, dziana siatka z potrójnego drutu zawiera więcej materiału metalicznego w tej samej strukturze. Może to zmienić wagę, sztywność, charakterystykę ściskania i zachowanie punktów styku między drutami gotowego rękawa.
Liczba drutów to tylko jeden z czynników projektowych. Średnica drutu, gęstość siatki, średnica rękawa, gatunek stali nierdzewnej oraz pozycja montażowa muszą być również brane pod uwagę przy wyborze odpowiedniej siatki.
Jak dziana siatka z drutu jest używana w mieszkach wydechowych
Mieszki wydechowe są poddawane ciągłym wibracjom i ruchom termicznym podczas pracy silnika. Mieszki muszą pozostać elastyczne, kompensując jednocześnie ruch między silnikiem a dalszą częścią układu wydechowego.

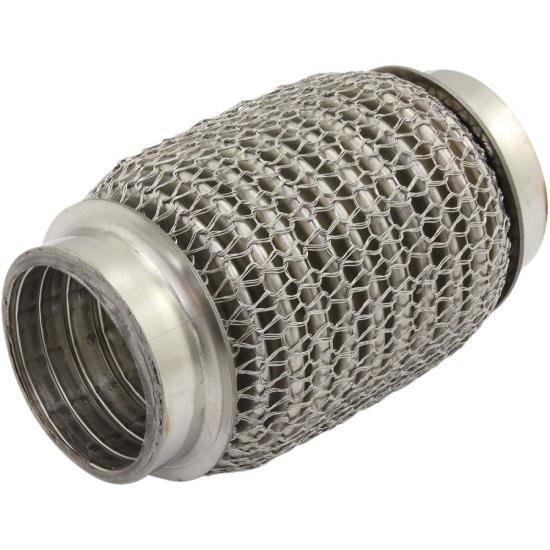

Rękaw z dzianiny z drutu można zamontować wokół mieszków, aby zapewnić elastyczne połączenie metaliczne. Siatka może odkształcać się wraz z mieszkami i utrzymywać kontakt podczas powtarzających się ruchów.
W zależności od konstrukcji zespołu, dziana siatka może pomóc w ograniczeniu bezpośredniego tarcia między mieszkami a otaczającymi elementami metalowymi. Może również tworzyć wiele punktów styku między drutami, które przyczyniają się do tłumienia mechanicznego.
Zastosowania w elastycznych rurach wydechowych
Elastyczne rury wydechowe są powszechnie stosowane tam, gdzie sztywne przewody wydechowe nie są w stanie skompensować ruchów silnika, rozszerzalności cieplnej i wibracji.
Elastyczna rura wydechowa może zawierać karbowane mieszki, wkładkę wewnętrzną, oplot zewnętrzny i dzianą siatkę z drutu. Dokładna konstrukcja różni się w zależności od producenta układu wydechowego.
Dzianą siatkę można umieścić wokół mieszków lub między mieszkami a zewnętrznym oplotem. Jej przeznaczenie zależy od pełnej konstrukcji elastycznej rury.
BSTFLEX dostarcza niestandardowe rękawy z dzianiny z drutu zgodnie ze średnicą zewnętrzną mieszków, wymaganą średnicą rękawa i wymaganiami mechanicznymi gotowego elastycznego połączenia.
Zastosowania odsprzęgaczy wydechu
Samochodowe odsprzęgacze wydechu są zaprojektowane w celu ograniczenia przenoszenia wibracji i ruchów silnika na dalszą część układu wydechowego.
Dzianą siatkę ze stali nierdzewnej można włączyć do zespołów odsprzęgających wydech, ponieważ pętelkowa struktura pozwala na kontrolowany ruch, tworząc jednocześnie wiele punktów styku ciernego między drutami.
Właściwa konstrukcja siatki zależy od projektu odsprzęgacza, wymaganej elastyczności, pozycji montażowej i oczekiwanego zakresu ruchu.
Dziana siatka z drutu w porównaniu z oplotem ze stali nierdzewnej
Dziana siatka z drutu i oplot ze stali nierdzewnej to różne produkty i nie powinny być traktowane jako identyczne komponenty.
Dziana siatka powstaje z połączonych pętli drutu. Oplot ze stali nierdzewnej jest wytwarzany przez ukośne krzyżowanie wielu nośników drutu.
Dziana siatka jest zazwyczaj bardziej ściśliwa i podatna na formowanie, podczas gdy oplot jest często używany jako zewnętrzne ograniczenie lub warstwa wzmacniająca.
Niektóre konstrukcje elastycznych rur wydechowych wykorzystują zarówno dzianą siatkę, jak i oplot ze stali nierdzewnej w tym samym zespole, ponieważ obie struktury pełnią różne funkcje mechaniczne.
Niestandardowa średnica drutu
Średnica drutu ma bezpośredni wpływ na zachowanie gotowej dzianej siatki.
Większa średnica drutu zazwyczaj zwiększa wagę i sztywność siatki. Cieńszy drut może zapewnić lżejszą i bardziej elastyczną strukturę.
Średnica drutu może również wpływać na odporność na ściskanie, elastyczność pętli, powierzchnię styku metalicznego i grubość gotowego rękawa.
Z tego powodu średnica drutu powinna być dobierana wraz z gęstością siatki i liczbą żył, a nie jako odizolowana specyfikacja.
Niestandardowa gęstość siatki
Gęstość siatki kontroluje, ile drutu ze stali nierdzewnej jest włączone w dany obszar lub długość dzianego rękawa.
Gęstsza siatka zawiera więcej materiału metalicznego i więcej punktów styku między drutami. Bardziej otwarta siatka zazwyczaj zapewnia większą elastyczność i mniejszą wagę.
Różne konstrukcje mieszków wydechowych i elastycznych rur mogą wymagać różnych gęstości siatki. BSTFLEX może dostosować konstrukcję dzianiny zgodnie z próbkami klienta, rysunkami lub wymaganiami inżynieryjnymi.
Niestandardowa średnica rękawa
Rurkowy rękaw z dzianiny drucianej może być produkowany w różnych średnicach, aby pasował do mieszków wydechowych, rur elastycznych i elementów odsprzęgających.
Prawidłowa średnica rękawa jest ważna dla wydajności montażu. Zbyt ciasny rękaw może ograniczać ruch, podczas gdy zbyt luźny rękaw może nie zapewniać wymaganej interakcji mechanicznej.
W przypadku rozwoju OEM zachęcamy klientów do podania średnicy zewnętrznej mieszka, wymaganej średnicy siatki oraz gotowej długości rękawa.
Dostępne materiały
Stal nierdzewna jest powszechnie stosowana do dzianinowych siatek wydechowych, ponieważ zapewnia odporność na korozję, trwałość mechaniczną i przydatność w środowiskach wydechowych o wysokiej temperaturze.
Typowe opcje materiałowe obejmują stal nierdzewną 304 i 316. Inne gatunki stali nierdzewnej lub druty ze stopów wysokotemperaturowych mogą być oceniane zgodnie ze specyfikacjami klienta.
Wybór materiału powinien uwzględniać temperaturę roboczą, warunki utleniania, narażenie na sól drogową, kondensację, żywotność oraz miejsce montażu w układzie wydechowym.
Specyfikacje techniczne
| Produkt | Rękaw z dzianiny drucianej ze stali nierdzewnej |
|---|---|
| Konstrukcja | Rurkowy rękaw z dzianiny drucianej |
| Konfiguracja drutu | Konstrukcja jedno- lub wielodrutowa |
| Polecana konstrukcja | Potrójny rękaw z dzianiny drucianej |
| Materiał | Stal nierdzewna |
| Typowe gatunki | 304, 316 lub gatunek niestandardowy |
| Referencyjna średnica rękawa | Od 25 mm do 150 mm, dostępne rozmiary niestandardowe |
| Referencyjna średnica drutu | Od 0,15 mm do 0,30 mm, dostępne opcje niestandardowe |
| Gęstość siatki | Niestandardowa |
| Warstwy siatki | Pojedyncze lub wielokrotne warstwy zgodnie z projektem |
| Długość | Długość cięta lub produkcja ciągła |
| Zastosowania | Mieszki wydechowe, rury elastyczne, odsprzęgacze wydechu i elastyczne złącza wydechowe |
| Usługa OEM | Dostępna |
| Opracowanie próbek | Dostępne |
Typowe zastosowania
- Samochodowe mieszki wydechowe
- Elastyczne rury wydechowe
- Motoryzacyjne łączniki elastyczne układu wydechowego
- Elastyczne złącza wydechowe
- Układy wydechowe pojazdów użytkowych
- Układy wydechowe samochodów ciężarowych o dużej ładowności
- Połączenia wydechowe generatorów
- Przewody wydechowe silników przemysłowych
- Zespoły wydechowe do zastosowań morskich
- Zastosowania siatek w tłumikach i wyciszaczach
Produkcja OEM i na zamówienie
BSTFLEX produkuje dziane rękawy z siatki drucianej zgodnie z rysunkami klienta, próbkami i wymiarami elementów układu wydechowego.
Produkcja niestandardowa może obejmować różne gatunki stali nierdzewnej, średnice drutu, liczbę splotów, średnice rękawów, gęstość siatki i długości gotowych produktów.
W przypadku projektów wymiany, klienci mogą również dostarczyć istniejący dziany rękaw z siatki lub kompletny element układu wydechowego do oceny.
Ta metoda opracowywania oparta na próbkach jest przydatna, gdy oryginalna specyfikacja siatki jest niedostępna, ale klient musi odtworzyć istniejącą konstrukcję.
Informacje wymagane do wyceny
| Zastosowanie | Mieszek wydechowy, rura elastyczna, łącznik elastyczny lub złącze elastyczne |
|---|---|
| Średnica zewnętrzna mieszka | Wymagane |
| Średnica rękawa z siatki | Wymagane |
| Długość gotowego produktu | Wymagane |
| Materiał drutu | 304, 316 lub określony gatunek |
| Średnica drutu | Wymagane, jeśli określono |
| Liczba splotów drutu | Pojedyncze, podwójne, potrójne lub niestandardowe |
| Gęstość siatki | Rysunek, specyfikacja lub próbka |
| Ilość | Sztuki lub metry |
| Rysunek lub próbka | Zalecane |
Dlaczego warto wybrać BSTFLEX
BSTFLEX koncentruje się na niestandardowych komponentach ochrony termicznej i mechanicznej do zastosowań motoryzacyjnych i przemysłowych.
W przypadku projektów z dzianą siatką ze stali nierdzewnej możemy wspierać produkcję na podstawie rysunków, opracowywanie na podstawie próbek, niestandardowe konfiguracje drutu oraz produkcję OEM.
Konstrukcja z potrójnego drutu jest dostępna dla klientów wymagających, aby trzy druty ze stali nierdzewnej były dziane razem w tę samą rurową strukturę siatki.
Jeśli opracowujesz mieszek wydechowy, elastyczną rurę wydechową lub motoryzacyjny łącznik elastyczny, prześlij nam swój rysunek techniczny lub próbkę do oceny.
Często zadawane pytania
Czym jest rękaw z dzianiny z drutu ze stali nierdzewnej?
Jest to rurowy metalowy rękaw wykonany poprzez dzianie drutu ze stali nierdzewnej w połączone ze sobą pętle. Powstała struktura jest elastyczna, ściśliwa i nadaje się do montażu wokół mieszków wydechowych oraz elastycznych elementów układu wydechowego.
Do czego służy dzianina z drutu w układzie wydechowym?
Jest powszechnie stosowana wokół mieszków wydechowych, rur elastycznych i łączników wydechu, gdzie wymagana jest elastyczna warstwa metalowa do tłumienia drgań, ochrony powierzchni i wsparcia mechanicznego.
Czym jest potrójna dzianina z drutu?
Potrójna dzianina z drutu jest wytwarzana poprzez jednoczesne podawanie trzech drutów ze stali nierdzewnej podczas procesu dziania, dzięki czemu trzy druty tworzą strukturę pętli dzianiny jednocześnie.
Czy dzianina z drutu to to samo co oplot ze stali nierdzewnej?
Nie. Dzianina z drutu jest formowana z pętli drutu, podczas gdy oplot jest wytwarzany z ukośnie krzyżujących się nośników drutu. Niektóre zespoły wydechowe wykorzystują oba produkty do różnych funkcji.
Czy średnica rękawa może być dostosowana?
Tak. Średnica rękawa może być wyprodukowana zgodnie z wymiarami mieszków wydechowych, rury elastycznej lub elementu łączącego.
Czy gęstość siatki może być dostosowana?
Tak. Gęstość siatki, średnica drutu, liczba pasm i średnica rękawa mogą być dostosowane zgodnie z wymaganym zespołem wydechowym.
Czy BSTFLEX może produkować na podstawie istniejącej próbki?
Tak. Klienci mogą dostarczyć istniejący rękaw z siatki, zespół mieszków wydechowych lub próbkę rury elastycznej w celu oceny wymiarowej i konstrukcyjnej.
Poproś o wycenę
W przypadku niestandardowych rękawów z dzianiny z drutu ze stali nierdzewnej prosimy o podanie zastosowania, średnicy rękawa, średnicy drutu, gatunku stali nierdzewnej, liczby pasm drutu, gęstości siatki, długości gotowego produktu oraz wymaganej ilości.
Rysunki i istniejące próbki są mile widziane w przypadku rozwoju OEM.
