Osłona termiczna akumulatora czy osłona izolacyjna akumulatora: która konstrukcja jest lepsza dla Twojego akumulatora?

Akumulator w jednym pojeździe znajduje się blisko układu wydechowego, a w innym w ciasnej komorze urządzenia. Obie instalacje mogą wymagać ochrony termicznej, ale kształt elementu ochronnego powinien być dostosowany do sposobu, w jaki ciepło dociera do akumulatora. Osłona termiczna akumulatora jest często stosowana wokół określonego, odsłoniętego obszaru. Wokół akumulatora i jego miejsca montażu projektuje się dopasowaną osłonę izolacyjną.

Przed wyborem konstrukcji należy zidentyfikować akumulator, pobliskie źródło ciepła oraz powierzchnie wymagające ochrony. Rozwiązaniem może być osłona, pokrycie lub zmodyfikowana konstrukcja osłony wokół źródła ciepła.

Kiedy osłona termiczna akumulatora ma sens

Zacznij od owijki, gdy głównym problemem jest ciepło dochodzące z jednego kierunku, np. z pobliskiego elementu wydechowego lub skoncentrowanej ścieżki gorącego powietrza. Owijka może chronić odsłoniętą stronę lub strony, bez konieczności zamykania każdej części akumulatora. Jej szerokość, zakładka i sposób mocowania powinny być dopasowane do dostępnej przestrzeni i mocowania akumulatora.

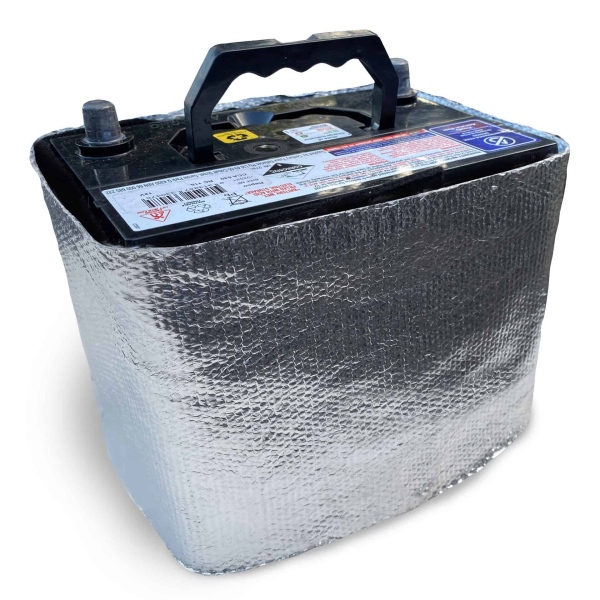

BSTFLEX oferujeOsłona akumulatora pochłaniająca kwas, bariera cieplnaW przypadku zastosowań wymagających bariery cieplnej w strefie akumulatora i uwzględnienia narażenia na działanie elektrolitu. Jeśli absorpcja lub odporność chemiczna są kluczowe dla projektu, należy określić ciecz, warunki narażenia oraz wymagane dowody z testów w specyfikacji zakupu.

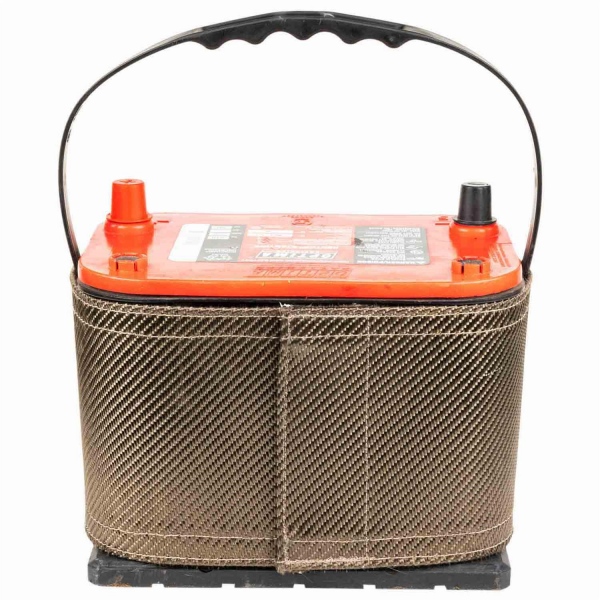

W przypadku innej konstrukcji materiałowej,Osłona termiczna akumulatora LAVAWykorzystuje włókno ze skał wulkanicznych. Jest to rozwiązanie odpowiednie dla klientów, którzy chcą uzyskać elastyczną barierę tekstylną wokół rozgrzanego akumulatora w komorze silnika. Dobór materiału należy sprawdzić pod kątem rzeczywistego narażenia na ciepło, dostępnego prześwitu, sposobu mocowania i środowiska płynnego.

Słowo „owijka” nie mówi, czy dana powierzchnia odbija ciepło promieniowania, ile przestrzeni powietrznej potrzebuje instalacja, ani co się dzieje, gdy dotyka innego elementu. Sprawdź te dane na podstawie wybranej konstrukcji. Luźna owijka może się poruszać pod wpływem wibracji, podczas gdy ciasna może utrudniać mocowanie, dostęp do kabla lub instalacji.

Kiedy dopasowana osłona izolacyjna jest lepszym punktem wyjścia

Wybierz pokrywę, jeśli wymagania dotyczą większej powierzchni baterii, określonego kształtu instalacji lub powtarzalnego dopasowania w całym programie produkcyjnym. Zamiast określać tylko długość materiału, kupujący może określić długość, szerokość i wysokość baterii, powierzchnie do pokrycia, otwory oraz położenie zamknięcia.

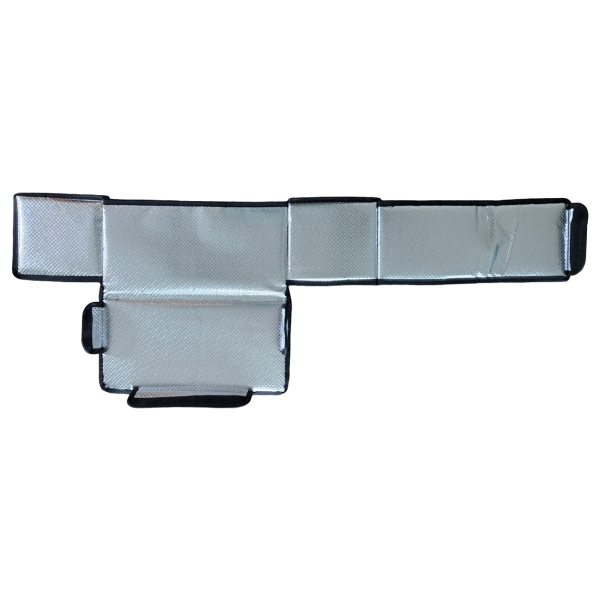

BSTFLEXObudowa termiczna ochronna na baterięJest to odpowiedni produkt, gdy projekt wymaga ukształtowanej osłony akumulatora. Jej materiał i wymiary można omówić na podstawie rysunku lub próbki. Wymagana osłona musi pozostawiać miejsce na zaciski, kable, elementy montażowe, elementy inspekcyjne oraz wszelkie specyficzne dla akumulatora wymagania dotyczące wentylacji i drenażu.

Powłoka izolacyjna spowalnia przenoszenie ciepła w obu kierunkach. Może to być przydatne, gdy otaczające powietrze nagrzewa się na krótki czas, ale oznacza to również, że ciepło z akumulatora może wolniej uciekać. W przypadku akumulatorów, które generują znaczną ilość ciepła podczas ładowania lub rozładowywania, należy ocenić cały cykl pracy, zamiast zakładać, że większa osłona zawsze jest lepsza.

Pięć szczegółów decydujących o konstrukcji

1. Skąd pochodzi ciepło?

Zmapuj najbliższy układ wydechowy, kolektor, turbosprężarkę, kanał gorącego powietrza lub inne źródło. Lokalne źródło promieniowania może wymagać osłony po stronie odsłoniętej. Komora o wysokiej temperaturze może wymagać szerszego pokrycia, pod warunkiem zachowania wymogów dotyczących chłodzenia i serwisowania akumulatora.

2. Co musi pozostać dostępne?

Zanotuj położenie zacisków, wyjść kablowych, czujników, etykiet, mocowań i sposób wyjęcia akumulatora. Część ochronna nie powinna zasłaniać wymaganego punktu kontrolnego ani wciskać kabla w gorącą powierzchnię.

3. Ile miejsca jest dostępnego na instalację?

Zmierz najmniejszy odstęp z zamontowanym akumulatorem, uwzględniając pobliskie wsporniki i pełny zakres ruchu przewidywany podczas eksploatacji. Jeśli osłona posiada szczelinę powietrzną lub oddzielne mocowanie, zaznacz to na rysunku. Sprawdź zachowaną część po wibracjach i cyklach termicznych.

4. Jaki jest cykl pracy akumulatora?

Należy zwrócić uwagę na temperaturę otoczenia, temperaturę powierzchni w pobliżu, warunki ładowania i rozładowywania oraz czas ekspozycji na wysokie temperatury. Instrukcje producenta akumulatora dotyczące temperatury, wentylacji i instalacji określają ograniczenia dla proponowanej osłony.

5. Czy zakup dotyczy jednorazowej modernizacji czy powtórzenia produkcji?

Modernizacja serwisowa wymaga pomiarów, które można wykonać na zainstalowanym akumulatorze. Program OEM wymaga również kontroli wymiarów, identyfikacji materiałów, szczegółów mocowania, kryteriów kontroli i wymagań dotyczących pakowania, aby każda część była instalowana w ten sam sposób.

Trzy typowe sytuacje selekcji

Akumulator 12 V obok gorącego punktu po stronie wydechowej.Zacznij od kierunku ekspozycji promieniowania. Owinięcie po stronie odsłoniętej może być praktyczne, jeśli można je zabezpieczyć bez kolizji z zaciskami lub mocowaniem. Oceń osłonę przy źródle ciepła jako część układu.

Zamienny akumulator w istniejącej, zamontowanej komorze.Jeśli oryginalna instalacja korzysta z osłony o kształcie litery U, przed zamówieniem nowej baterii należy zmierzyć jej wymiary i mocowania. Niewielka zmiana wymiarów obudowy lub położenia zacisków może wymagać innych otworów lub zmodyfikowanego wzoru.

Instalacja baterii produkcyjnej w sprzęcie mobilnym.Powtarzalna osłona może uprościć montaż, jeśli na rysunku zdefiniowano zakres pokrycia i punkty dostępu. Należy potwierdzić rzeczywiste wymagania dotyczące wytrzymałości termicznej i materiałów z producentem akumulatora i sprzętu.

Czego żadna z konstrukcji nie jest w stanie udowodnić sama w sobie

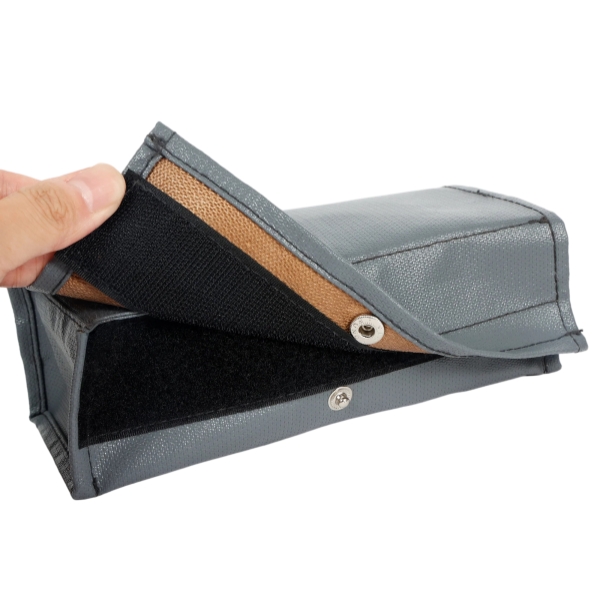

Osłona lub pokrycie izolacyjne przeznaczone do normalnego narażenia na ciepło nie zapewnia ochrony przeciwpożarowej akumulatora litowego ani ochrony przed niekontrolowanym wzrostem temperatury. Jeśli wymagane jest zabezpieczenie przeciwpożarowe, należy rozważyć rozwiązanie zaprojektowane specjalnie na wypadek incydentu, takie jakTorba zabezpieczająca przed ogniem bateriiw odniesieniu do energii baterii, wymiarów i odpowiednich wyników testów. To osobna decyzja zakupowa.

Co wysłać wraz z zapytaniem o ochronę baterii

• Typ akumulatora, model i wymiary całkowite, łącznie z wystającymi zaciskami.
• Zdjęcie lub rysunek przedstawiający baterię, uchwyt, wyjścia kabli i pobliskie źródło ciepła.
• Zmierzony prześwit i boki wymagające ochrony.
• Znane temperatury, czas ekspozycji, wibracje i możliwy kontakt z płynami.
• Wymagany dostęp, preferencje dotyczące mocowania, ilość zamówienia oraz wszelkie wymagania dotyczące testów lub dokumentacji.

BSTFLEX może dokonać przeglądu tych informacji w odniesieniu doopcje osłony termicznej akumulatorai omówimy opakowanie lub dopasowaną osłonę na potrzeby instalacji.Wyślij swój rysunek lub poproś o wycenę.
