Rozprężne wypełnienie wydechu oraz wypełnienie sypkie to dwa sposoby umieszczania ładunku z włókna akustycznego w tłumiku.Arkusz uwalniany pod wpływem ciepła wprowadza włókno do zespołu w zwartej, ograniczonej formie. Wypełnienie sypkie jest odważane i rozprowadzane podczas napełniania. Lepsza metoda produkcji zależy od dostępu do komory, kontroli ilości włókna oraz sposobu walidacji gotowego zespołu.
W przypadku producenta wydechów OEM należy porównać cały proces napełniania, zamiast pytać, który materiał wygląda na pełniejszy przed zamknięciem obudowy. Arkusz rozprężny ma początkowy stan instalacyjny i późniejszy stan po uwolnieniu. Proces wypełniania sypkiego wymaga określonej metody umieszczania materiału w całej przewidzianej wnęce.
BSTFLEX dostarcza arkusz wypełniający do tłumików wydechowych, wykonany ze sprasowanej, teksturowanej przędzy szklanej o ciągłym włóknie, utrzymywanej za pomocą szwów o niskiej temperaturze topnienia. Poniższe porównanie koncentruje się na wyborze metody napełniania dla istniejącego lub nowego programu tłumików.

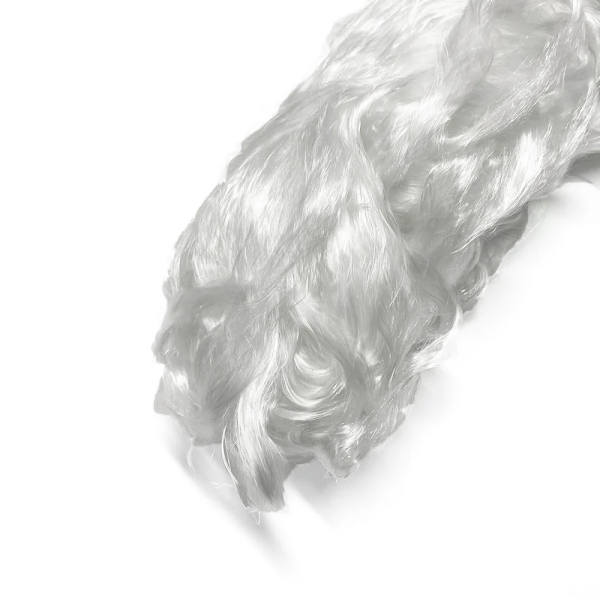

Sypkie wypełnienie tłumika nie jest kompletną specyfikacją materiałową. Określ, czy oferta obejmuje włókno cięte, przygotowany materiał z ciągłego pasma czy inną zdefiniowaną konstrukcję. Nie zakładaj, że wszystko, co jest dostarczane bez zszywanego arkusza, ma tę samą długość włókna lub właściwości użytkowe.
Należy również odróżnić dostarczane włókno sypkie od bezpośredniego napełniania maszynowego. System napełniania bezpośredniego może dozować pasma włókna szklanego z opakowania zbiorczego i wprowadzać je przez dyszę. Ten proces nie jest tym samym, co ręczne umieszczanie włókna pobranego z worka.
Aby porównanie było użyteczne, zidentyfikuj proponowany arkusz i istniejący surowiec, a następnie opisz operacje wykonywane na każdym z nich. Kontrolowany proces napełniania maszynowego nie powinien być reprezentowany przez przykład nieodważanego napełniania ręcznego.

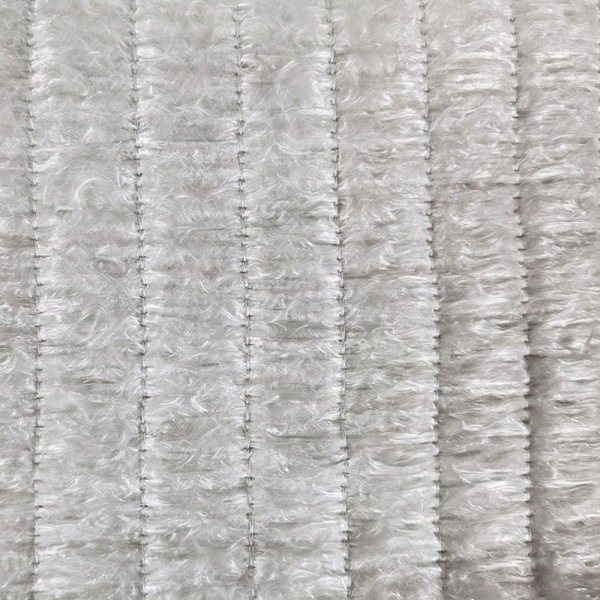

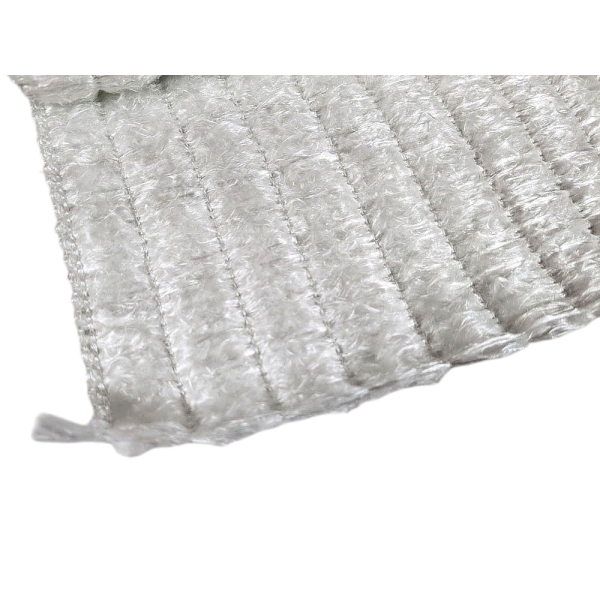

W rozprężnym arkuszu wypełniającym do tłumików tymczasowe szwy ograniczają objętość przędzy szklanej w celu ułatwienia obsługi. Początkowe nagrzewanie zwalnia to ograniczenie, dzięki czemu struktura włókna może otworzyć się w przeznaczonej dla niej przestrzeni. Uwolnienie zmienia układ włókien; nie tworzy dodatkowego włókna szklanego.

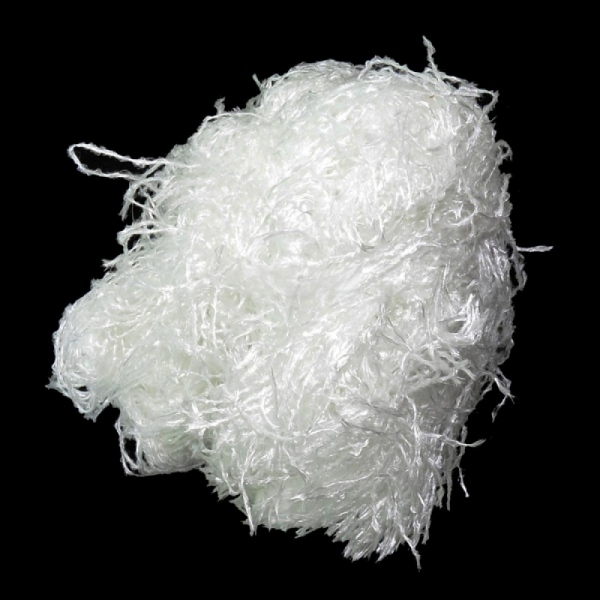

Materiał sypki jest rozprowadzany podczas operacji napełniania. W zależności od określonej konstrukcji może on również osiadać lub zmieniać się podczas eksploatacji, ale termin wypełnienie sypkie nie określa celowego mechanizmu uwalniania pod wpływem ciepła zastosowanego w zszywanym arkuszu.
Tworzy to praktyczną różnicę w kontroli. Umieszczenie arkusza przed podgrzaniem i rozprowadzenie włókna po uwolnieniu to oddzielne punkty odbioru. Pomyślne dopasowanie na zimno nie jest dowodem na to, że uwolniony materiał dociera do każdej części komory.
Informacje na temat samego mechanizmu znajdują się w sekcji jak arkusze z włókna szklanego uwalniane pod wpływem ciepła wypełniają tłumik.
| Kwestia procesu | Arkusz wypełniający uwalniany pod wpływem ciepła | Wypełnienie sypkie lub bezpośrednie włóknem |
|---|---|---|
| Co trafia do zespołu? | Określony kawałek zwartego, ograniczonego materiału włóknistego. | Odważony ładunek włókna wprowadzony za pomocą określonego procesu ręcznego lub maszynowego. |
| Jak kontrolowana jest ilość? | Poprzez specyfikację materiału, użyteczną powierzchnię cięcia i uzgodnioną wagę włókna. | Poprzez ważenie lub kalibrowane dozowanie, z weryfikacją dostarczonej ilości. |
| Co kontroluje rozmieszczenie? | Układ cięcia, metoda owijania lub pozycjonowania oraz dostępna przestrzeń do rozprężenia. | Sekwencja napełniania, droga dostępu, oprzyrządowanie i metoda rozprowadzania. |
| Co wymaga sprawdzenia po podgrzaniu? | Uwolnienie, lokalne rozprowadzenie, retencja i stan kompletnego zespołu. | Rozprowadzenie, retencja i stan kompletnego zespołu. |
| Czego nie wolno zakładać? | Że rozprężanie kompensuje niewystarczający ładunek włókna. | Że nieopakowane włókno automatycznie wymaga niekontrolowanego procesu ręcznego. |

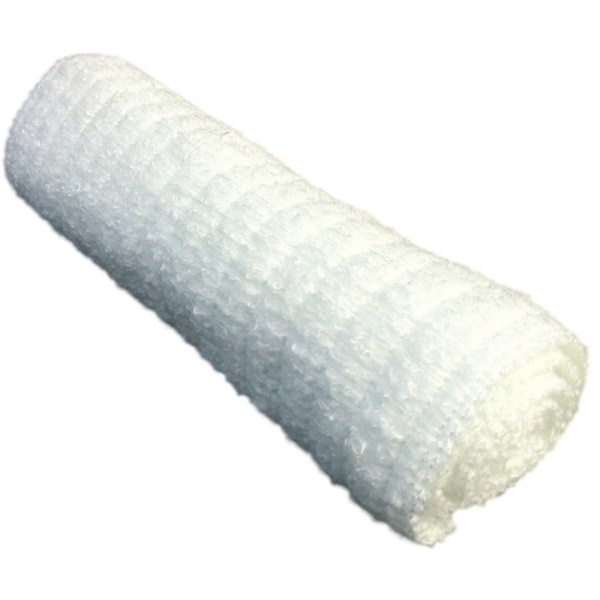

Rozważ zastosowanie arkusza rozprężnego, gdy sekwencja produkcyjna pozwala na umieszczenie dociętego elementu wokół rdzenia przed jego włożeniem. Przetestuj kompaktowy zespół wewnątrz właściwej obudowy, uwzględniając jej najwęższy przekrój, wewnętrzne połączenia i końcówki.
Sprawdź, czy arkusz pozostaje na swoim miejscu podczas wkładania i czy wybrana metoda mocowania pozwala na jego zamierzone uwolnienie. Odnotuj wszelkie przycinanie lub ponowne owijanie wymagane na stanowisku. Operacje te należą do porównania procesów, nawet jeśli zakupiony materiał jest opisany jako gotowy do montażu.
Jeśli ustalony proces napełnia częściowo zamkniętą komorę przez port lub dyszę, sprawdź, w jaki sposób arkusz mógłby wejść do tej samej wnęki. Zmiana na pakowanie arkuszowe może wymagać innej sekwencji montażu, a nie tylko prostej zamiany materiału.
Zachowaj zatwierdzoną ścieżkę napełniania bezpośredniego w porównaniu, gdy oprzyrządowanie i wsad są już odpowiednie dla produktu. Przejrzyj dostarczoną masę, rozkład i zapisy procesu przed podjęciem decyzji, czy zmiana formy dostawy rozwiązuje rzeczywisty problem produkcyjny.
Zaznacz każdą strefę na przekroju poprzecznym i przypisz jej ilość napełnienia oraz metodę umieszczenia. Nie oczekuj, że samorozprężne wypełnienie tłumika w jednej komorze dostarczy włókno przez pełną przegrodę do drugiej.
W przypadku owalnej obudowy lub przesuniętego rdzenia, sprawdź oddzielnie wąski prześwit i szerszą kieszeń. Próba z arkuszem powinna ustalić, gdzie znajdują się kompaktowe elementy i jak się uwalniają. Próba z wypełnieniem sypkim powinna ustalić, w jaki sposób wsad dociera do tych samych obszarów i czy w nich pozostaje.
Użyj zaobserwowanego rozkładu do porównania procesów. Ani nieregularna obudowa, ani duża całkowita objętość wnęki nie determinują same w sobie metody napełniania.
Porównanie arkusza z wypełnieniem sypkim może nieumyślnie zmienić kilka zmiennych jednocześnie: gatunek szkła, strukturę włókien, ilość włókna i warstwy przy rdzeniu. Odnotuj te różnice przed interpretacją testu dźwięku lub próby eksploatacyjnej.
Gdy celem jest wyizolowanie procesu napełniania, utrzymuj materiał i docelową ilość włókna na porównywalnym poziomie, jeśli to możliwe. Gdy proponowany arkusz wprowadza inny system włókien, oceń go jako zmianę konstrukcyjną. Sama równa waga nie oznacza równoważności.
Podobnie, wypełnienie tłumika z włókien ciągłych nie zawsze oznacza arkusz uwalniany pod wpływem ciepła. Włókna ciągłe mogą być dostarczane w innych formach lub używane w procesach nawijania i napełniania. Określ sposób szycia i zachowanie podczas uwalniania oddzielnie od opisu włókna.
Użyj wymaganych warunków pracy, aby zatwierdzić gatunek włókna. Mechanizm uwalniania w niskiej temperaturze i wymóg pracy w wysokiej temperaturze opisują różne części specyfikacji.
Porównuj suche włókno akustyczne, a nie kompletny zszyty arkusz z nieopakowanym wsadem włókna bez korekty. Ustal, czy podana waga arkusza obejmuje tymczasowe szycie lub inne włączone materiały.
W przypadku procesu napełniania odróżnij materiał pobrany z magazynu od materiału dostarczonego do tłumika. Odnotuj oddzielnie ścinki, straty przy manipulacji i niewykorzystane części. Żadna z tych ilości nie powinna być liczona jako zainstalowane włókno akustyczne.
Nie zmniejszaj zatwierdzonego wsadu włókna tylko dlatego, że arkusz zastępczy się rozpręża. I odwrotnie, nie wciskaj dodatkowego materiału do wnęki tylko po to, aby kompaktowy arkusz wyglądał na tak pełny jak zespół wypełniony sypko przed podgrzaniem.
Metoda obliczeniowa jest opisana w wymiarowaniu arkusza i wadze napełniania dla rozprężnego wypełnienia wydechu. Użyj tego przewodnika, aby przeliczyć zatwierdzony wsad na wymiary, a następnie potwierdź proponowany układ poprzez próbę montażu.
Uzgodnij procedurę kondycjonowania z dostawcami materiału i tłumika przed przetestowaniem arkusza uwalnianego pod wpływem ciepła. Odnotuj odpowiednią lokalizację pomiaru i warunki ekspozycji. Stały czas pracy silnika na biegu jałowym nie jest uniwersalnym substytutem procedury uwalniania specyficznej dla materiału.
Po zalecanym cyklu sprawdź, czy zamierzone ograniczenia zostały zwolnione i czy włókno zajmuje przypisane obszary. Użyj zaplanowanej próbki kontrolnej lub innej uzgodnionej metody inspekcji; nie wnioskuj o rozkładzie wewnętrznym tylko na podstawie temperatury zewnętrznej obudowy lub dźwięku wydechu.
Sprawdź wszelkie dodane taśmy, wiązania lub mocowania pod kątem zgodności z zatwierdzoną konstrukcją. Ich cel podczas montażu nie może być sprzeczny z wymaganym uwolnieniem. Pozostaw stałe zabezpieczenia rdzenia i elementy mocujące na miejscu, chyba że ich usunięcie jest częścią zatwierdzonej zmiany konstrukcyjnej.
Dla obu ścieżek napełniania przestrzegaj informacji o bezpieczeństwie materiałów oraz procedur obsługi, wentylacji i testów na gorąco w zakładzie.
Poniższy zapis próbny oddziela wygodę produkcji od wydajności gotowego tłumika. Ustal wymagania akceptacji przed uruchomieniem próbek, aby preferowany format nie był wybierany wyłącznie na podstawie wyglądu.
| Element próbny | Zapis dla obu ścieżek | Dodatkowa kontrola arkusza |
|---|---|---|
| Wsad materiałowy | Identyfikacja włókna, suchy wsad i układ warstw otaczających. | Specyfikacja szycia i podstawa wagowa dla dociętego elementu. |
| Montaż | Przygotowanie, umieszczenie, czas zamknięcia i wymagane poprawki. | Dopasowanie i stabilność kompaktowego arkusza przed zamknięciem. |
| Dystrybucja wewnętrzna | Pokrycie w każdej wyznaczonej strefie pakowania przy użyciu uzgodnionej metody kontroli. | Dystrybucja po zalecanym cyklu uwalniania. |
| Wynik akustyczny | Pomiary dźwięku w tych samych udokumentowanych warunkach operacyjnych i testowych. | Potwierdzenie określonego stanu kondycjonowania przed porównaniem. |
| Próba retencji i eksploatacji | Zaobserwowana migracja włókien, utrata materiału i stan komponentu po uzgodnionym okresie eksploatacji. | Sprawdzenie pod kątem ograniczonego uwalniania lub trwałych szczelin. |
| Powtarzalność produkcji | Zmienność w całym uzgodnionym zestawie próbek, a nie tylko jeden udany montaż. | Spójność układu cięcia, zabezpieczeń i stanu po uwolnieniu. |
Uwzględnij pomiary spadku ciśnienia tam, gdzie wymaga tego konstrukcja układu wydechowego. Inna forma wypełnienia sama w sobie nie jest dowodem na niższe przeciwciśnienie, dłuższą żywotność ani zgodność z wymogami dotyczącymi hałasu gotowego układu wydechowego.
Gdy obie konstrukcje spełnią wymagania akceptacyjne, porównaj ich koszt w przeliczeniu na zaakceptowany tłumik. Uwzględnij koszty zakupionego materiału, użytecznego uzysku, przygotowania, wypełnienia lub owinięcia, zamknięcia, kontroli oraz odpowiedniego sprzętu.
W przypadku pakowania arkuszowego zmierz pracę potrzebną do cięcia, ważenia i pozycjonowania elementu. W przypadku wypełniania bezpośredniego uwzględnij rzeczywisty proces dozowania, obsługi i przezbrojenia. Użyj zaobserwowanych danych produkcyjnych, zamiast zakładać, że arkusz zawsze oszczędza pracę, a wypełnienie sypkie zawsze kosztuje mniej.
Fabryka z kilkoma wariantami tłumików może stosować różne metody wypełniania dla różnych produktów. Decyzja nie musi oznaczać jednego formatu materiału dla całej linii produkcyjnej.
Żaden wynik dźwiękowy nie wynika wyłącznie z formatu dostawy. Porównaj wybrane włókno, zainstalowaną ilość, dystrybucję i kompletny tłumik w spójnych warunkach testowych. Uwalnianie pod wpływem ciepła jest cechą wypełnienia, a nie gwarantowaną redukcją decybeli.
Oceń je pod kątem wymaganych kontroli procesu. Ważone porcje, zdefiniowane instrukcje umieszczania lub dozowanie sprzętowe mogą być częścią specyfikacji produkcyjnej. Brak arkusza nie oznacza słabej powtarzalności.
Najpierw przejrzyj istniejący materiał, ilość wypełnienia, dostęp do komory i wymagania dotyczące kondycjonowania. Wygłuszenie tłumika to szerokie określenie, a nie specyfikacja zamienności. Zatwierdź proponowany arkusz w rzeczywistym montażu przed złożeniem kolejnych zamówień.
Stosuj tylko metodę obsługi i kondycjonowania zatwierdzoną dla danej konstrukcji. Wstępne rozprężenie zmienia stan instalacji poddawany ocenie i może zniwelować praktyczną korzyść z dostarczania kompaktowego arkusza.
W przypadku przeglądu wypełnienia tłumika OEM podaj przekrój tłumika, wymiary wewnętrzne, geometrię rdzenia i sekwencję montażu. Uwzględnij aktualną specyfikację włókien i wagę wypełnienia na sucho lub określ te wartości jako elementy rozwojowe.
Opisz problem, który ma rozwiązać proponowana zmiana: czas przygotowania, dostęp do nieregularnej wnęki, niespójne umieszczenie, utrata materiału lub inny mierzalny problem. Dodaj ilości próbek, oczekiwany popyt produkcyjny, wymagania dotyczące pakowania i planowane testy akceptacyjne.
W przypadku opcji arkusza uwalnianego pod wpływem ciepła, zacznij od rozprężnego arkusza z włókna szklanego do tłumików BSTFLEX. Rysunki i istniejące próbki mogą wesprzeć przegląd poprzez naszą usługę produkcji niestandardowych wypełnień do tłumików.

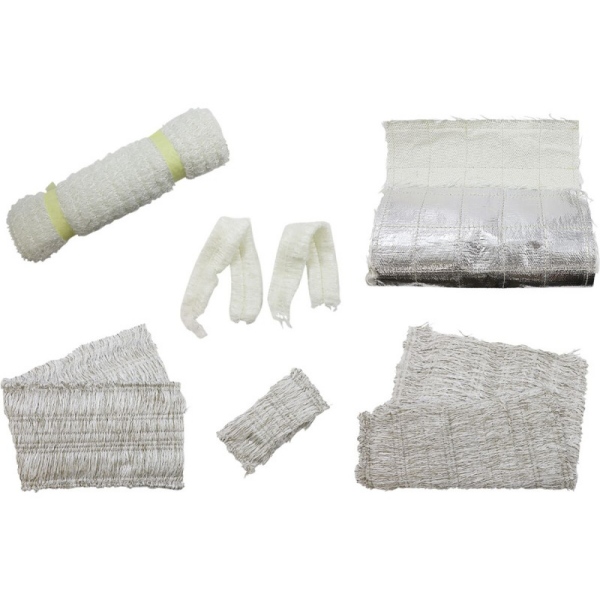

Inne formaty wypełnień i materiałów wygłuszających do tłumików wydechowych są dostępne dla projektów wymagających innej ścieżki dostaw. Celem zakupowym jest kontrolowany, zweryfikowany proces wypełniania, niezależnie od tego, czy włókno trafia do tłumika jako kompaktowy arkusz, czy poprzez ustaloną operację wypełniania.
