Osłona termiczna grodzi silnika to bariera termiczna montowana na grodzi komory silnika, która ogranicza dopływ ciepła do panelu i obszaru za nim. Jej zadaniem nie jest jedynie pokrycie jak największej powierzchni. Użyteczne pokrycie to obszar wystawiony na działanie źródła ciepła, a gotowy element musi działać prawidłowo, pozostawiając uszczelki, elementy sterujące, złącza i punkty serwisowe.
Ściana grodziowa rzadko charakteryzuje się jednolitym sposobem montażu. Odcinek za rurą spustową może wymagać innego wykończenia niż górna przegroda. Przepust kablowy wymaga kontrolowanego otworu, a zdejmowana płyta rewizyjna musi pozostać zdejmowalna. Szczegóły te należy zaznaczyć przed wyborem materiału izolacyjnego ściany grodziowej.
BSTFLEX dostarczaarkusze i maty termoizolacyjnedo ochrony termicznej pojazdów. W przypadku niestandardowej osłony termicznej ściany grodziowej punktem wyjścia jest rysunek pokrycia i wymagania eksploatacyjne, a następnie wybór materiału konstrukcyjnego i metody mocowania.
Użyj zdjęcia lub rysunku od strony silnika, aby podzielić grodź na strefy termiczne i obszary, które muszą pozostać wolne. Dodaj do tego samego widoku położenie pobliskich gorących elementów. Sam rysunek panelu nadwozia nie pokaże, dlaczego jedna część osłony wymaga większej uwagi niż inna.
Zidentyfikuj części zwrócone w stronę kolektora wydechowego, obudowy turbiny turbosprężarki lub rury spustowej. Zanotuj ich wzajemne położenie i najmniejszy odstęp przewidywany podczas pracy. Sprawdź układ, uwzględniając dopuszczalny ruch silnika i układu wydechowego, nie tylko przy zimnym i nieruchomym układzie.
Obrys osłony powinien obejmować odsłoniętą strefę, bez narażania na kontakt ze źródłem ciepła. W przypadku niewystarczającej ilości miejsca należy zmienić geometrię lub sposób montażu. Wyższa temperatura znamionowa włókna nie zastępuje prześwitu.
Oznacz przelotki wiązki przewodów, osłony kolumny kierowniczej, przyłącza nagrzewnicy, przepusty kablowe i wszelkie inne przejścia. Bariera musi być umieszczona w odpowiednim odstępie wokół tych elementów, aby nie przemieszczała uszczelki, nie obciążała złącza ani nie ograniczała ruchu części.
Wycięcie osłony termicznej nie zastępuje przelotki ani uszczelnionego łącznika grodziowego. Podobnie, nałożenie folii odblaskowej na uszkodzony otwór nie naprawi grodzi. Wady panelu i jego elementów uszczelniających należy usuwać osobno.
Pokaż pokrywy, elementy mocujące, etykiety identyfikacyjne i punkty kontrolne, które muszą pozostać dostępne. Określ również miejsca, w których osłona może być podparta lub przyklejona. Duży, nieprzerwany kształt może wydawać się prosty na rysunku, ale staje się niepraktyczny po zainstalowaniu otaczającego go sprzętu.
Termin „izolacja ściany grodziowej” może odnosić się do kilku różnych metod. Ekranowanie odblaskowe po stronie silnika zapobiega narażeniu na promieniowanie, zanim dotrze ono do grodzi. Izolacja po stronie kabiny zapobiega przenoszeniu ciepła wewnątrz zespołu. Warstwy tłumiące hałas mają inne zastosowanie i wymagają osobnej specyfikacji wydajności.
W przypadku konstrukcji odblaskowej po stronie silnika, odsłonięta powierzchnia odblaskowa jest zwrócona w stronę źródła promieniowania. Warstwa odblaskowa przykryta listwą wykończeniową lub dociśnięta do innej twardej powierzchni nie zapewnia takiej samej funkcji bariery przed promieniowaniem. Materiał przeznaczony do eksploatacji w komorze silnika nie powinien być automatycznie określany jako odsłonięta wykładzina wewnętrzna.
Żaden z tych opisów nie ustanawia klasyfikacji odporności ogniowej. Nie należy wnioskować o ograniczeniu płomienia, uszczelnieniu dymu ani zgodności z wymaganiami pojazdu na podstawie wartości temperatury lub współczynnika odbicia włókien. Dodatkowa osłona termiczna ściany grodziowej nie zastępuje oryginalnej grodzi ani wymaganych uszczelnień; wszelkie wymagania dotyczące odporności ogniowej wymagają oddzielnego dowodu dla określonego zespołu.
Porównaj ze sobą warstwę wierzchnią, tekstylną lub izolacyjną, system laminowania i mocowanie. Dwa materiały o podobnych powierzchniach odblaskowych mogą mieć różną grubość, elastyczność i wymagania dotyczące łączenia. Zapytaj o szczegóły dotyczące konkretnej dostarczanej konstrukcji.

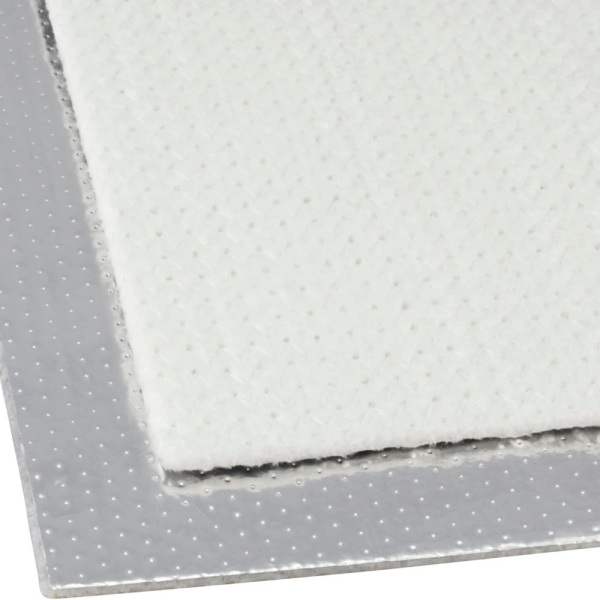

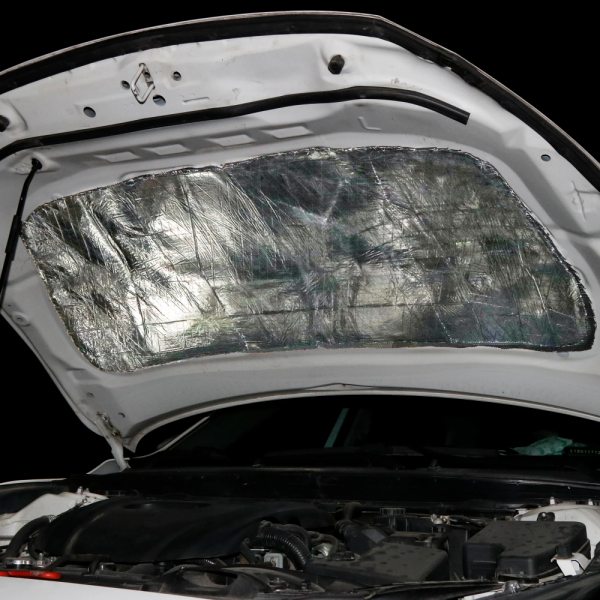

Tenmata termoizolacyjna z włókna szklanego i aluminium z klejemŁączy w sobie aluminiową powierzchnię, warstwę włókna szklanego i klejącą warstwę spodnią. Stanowi punkt wyjścia do przycinania sekcji na odpowiedni panel.
W przypadku zastosowania w ścianie grodziowej należy sprawdzić, jak materiał przylega do żeber i wgłębień, gdzie możliwy jest pełny kontakt z klejem oraz czy grubość gotowego produktu pozostawia wystarczająco dużo miejsca wokół sąsiednich elementów. Zatwierdzenie powinno obejmować laminat i klej, a nie samą warstwę włókna szklanego.
Tenbariera termiczna z krzemionki aluminiowej z klejemWykorzystuje tkane podłoże krzemionkowe z odblaskową powierzchnią. Można je wykorzystać w projektach wymagających krzemionki w konstrukcji materiału.
Zmiana podłoża nie powoduje automatycznego wzrostu dopuszczalnej temperatury styku kleju. Przed wyborem gotowego elementu należy określić warunki panujące w miejscu klejenia, czas ekspozycji ciągłej, krótkotrwałe wartości szczytowe oraz warunki panujące w miejscu klejenia.

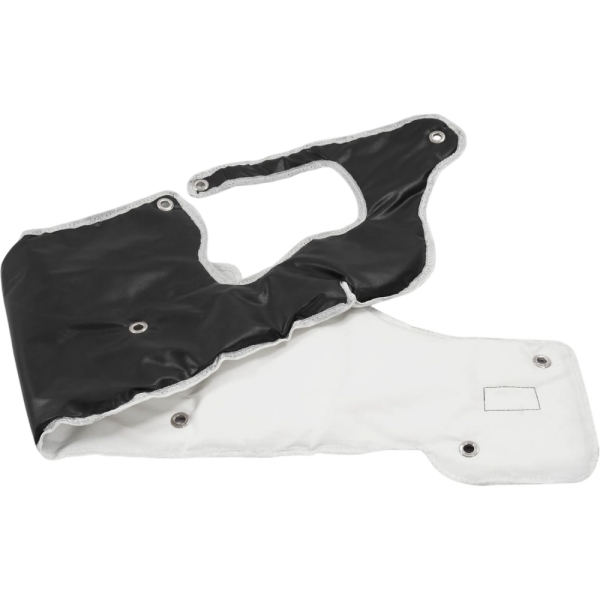

BSTFLEX oferuje równieżaluminiowana bariera cieplna z aramidudo zastosowań obejmujących ochronę zapór ogniowych. Daje to projektowi kolejną opcję podłoża bez konieczności stosowania włókna szklanego lub krzemionki w każdej barierze zaporowej.
Zgłaszając taką konstrukcję, należy określić proponowaną metodę mocowania i wymagane wsparcie krawędzi. Nie należy zakładać, że ma ona taki sam system odklejania i klejenia, laminowania lub procedury montażu jak mata z klejem.

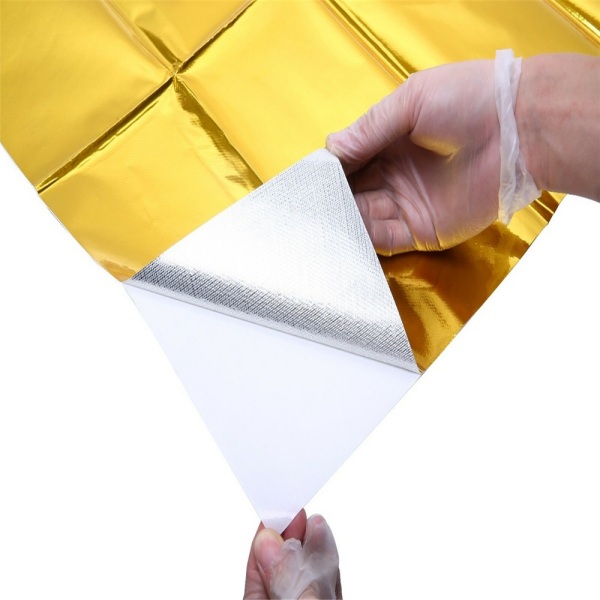

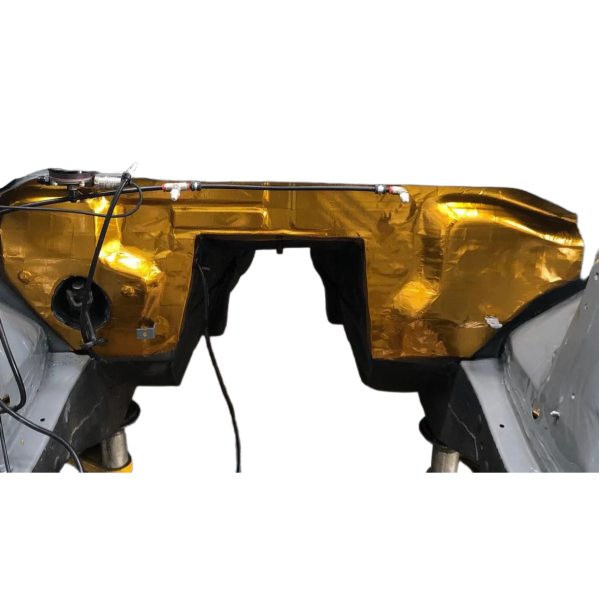

Jakiśzłota folia odbijająca ciepło z klejemMożna rozważyć zastosowanie cienkiej powłoki odblaskowej na odpowiedniej powierzchni ściany ogniowej lub grodzi. Jej rola różni się od roli grubszej maty izolacyjnej.
Złoty wygląd nie jest uniwersalną oceną wydajności. Porównaj udokumentowane parametry konstrukcyjne, ograniczenia temperaturowe i wynik montażu, zamiast wybierać materiał na podstawie koloru. Potwierdź limit odblaskowości oddzielnie od limitu kleju.
Izolację ściany grodziowej należy wymiarować w oparciu o powtarzalne punkty odniesienia. Należy lokalizować krytyczne otwory w oparciu o uzgodnione punkty odniesienia, a nie o nieregularnie przyciętą krawędź. Należy uwzględnić kierunek obserwacji, aby nie można było pomylić strony skierowanej do silnika ze stroną skierowaną do kabiny.
Układy z kierownicą po lewej i prawej stronie mogą wymagać różnych obrysów i otworów. Należy je traktować jako oddzielne konfiguracje rysunkowe do momentu potwierdzenia dopasowania; lustrzane odbicie kształtu nie jest automatycznie zatwierdzoną drugą wersją.
| Rysunek szczegółowy | Informacje do zdefiniowania |
|---|---|
| Granica zasięgu | Strefy chronione, obszary poza obrysem i obszary, które muszą pozostać odsłonięte. |
| Orientacja części | Powierzchnia zwrócona w stronę silnika, widok instalacji, wariant pojazdu i rewizja rysunku. |
| Wycięcia i luzy | Położenie przelotek, otworów serwisowych, odstępy między ruchomymi częściami i krytyczne tolerancje położenia. |
| Funkcje załącznika | Zatwierdzone punkty mocowania, dozwolone powierzchnie klejenia i wszelkie obszary, które muszą pozostać wolne od kleju. |
| Sekcje i krawędzie | Oddzielne elementy, zatwierdzone szwy lub zakładki, obróbka krawędzi widocznych i maksymalna grubość lokalna. |
| Referencje inspekcyjne | Wymiary i parametry dopasowania służące do zatwierdzenia próbki i sprawdzenia części produkcyjnych. |
BSTFLEXniestandardowe wycinane maty odbijające ciepłoZapewnij ścieżkę od materiału arkuszowego do zdefiniowanego konturu. Wykonalność wycięć, wąskich sekcji i lokalnych wymagań dotyczących podkładu jest sprawdzana w odniesieniu do wybranego materiału i procesu przetwarzania.
Należy zdecydować, czy bariera zostanie zamontowana na gołym panelu nadwozia, czy po zamontowaniu silnika, wiązek przewodów i innego wyposażenia. Obrys, który będzie pasował podczas montażu nadwozia, może być niemożliwy do ustawienia podczas modernizacji bez demontażu otaczających podzespołów.
W miejscach o ograniczonym dostępie należy rozważyć oddzielne sekcje z określoną kolejnością montażu. W miarę możliwości należy unikać połączeń w pobliżu otworów krytycznych i określić ewentualne nakładki, zamiast pozwalać instalatorom na tworzenie ich w różny sposób w każdym pojeździe. Należy sprawdzić grubość połączeń w odniesieniu do dostępnego prześwitu.
W przypadku sekcji klejonych należy sprawdzić rzeczywistą farbę lub powłokę, jej stan oraz przewidywaną temperaturę na styku kleju. W przypadku sekcji mocowanych należy zastosować zatwierdzony układ podpór i ocenić obciążenie w punktach mocowania. Dodatkowe łączniki mogą utrzymać element, ale nie czynią go odpowiednim do zastosowania w przypadku przegrzanego kleju lub niestabilnego laminatu.
Szczegółowe pytania dotyczące łączenia są omówione wprzewodnik po wyborze kleju termoizolacyjnego do odklejania i przyklejaniaW przypadku układu ściany ogniowej dodatkowym wymogiem jest, aby uszczelki, złącza i pokrywy serwisowe pozostały użyteczne po zainstalowaniu bariery.
Rozważmy grodź z rurą spustową po jednej stronie, centralnym złączem przewodów i zdejmowaną pokrywą nad nią. To przykład projektowy, a nie przetestowana konfiguracja pojazdu.
Jednym ze sposobów oceny jest specjalna sekcja skierowana na wylot, kontrolowany otwór wokół uszczelki złącza oraz osobne zabezpieczenie zdejmowanej pokrywy. Takie rozwiązanie pozwala na ocenę materiału i mocowania po stronie gorącej bez konieczności łączenia jednego ciągłego arkusza w każdym miejscu serwisowym.
Przykład nie dowodzi, że osłona segmentowa jest zawsze lepsza. Pokazuje natomiast, dlaczego zarys materiału, plan mocowania i dostęp do konserwacji powinny być opracowane razem. Należy potwierdzić zarówno pokrycie, jak i dopasowanie na rzeczywistym zestawie.
Przed testowaniem należy określić punkty pomiarowe. W zależności od celu, mogą to być panel od strony silnika, interfejs klejowy, grodź od strony kabiny lub sąsiedni element wrażliwy na temperaturę. Temperatury jednego miejsca nie należy podawać tak, jakby opisywała wszystkie pozostałe.
Oceniając zmianę, należy brać pod uwagę porównywalne warunki pracy: warunki otoczenia, obciążenie silnika, przepływ powietrza, czas trwania testu i odpowiedni okres po wyłączeniu. Należy określić dopuszczalną temperaturę w wybranym miejscu, zamiast opierać się na nieokreślonym stwierdzeniu o obniżonej temperaturze w kabinie.
Po uzgodnionej ocenie termicznej i wytrzymałościowej należy sprawdzić część. Sprawdzić pod kątem unoszenia, rozwarstwienia, śladów styku, uszkodzonych wycięć i ruchu elementów mocujących. Uruchomić elementy sterujące i upewnić się, że pokrywy dostępowe i złącza nadal mogą być serwisowane zgodnie z przeznaczeniem.
Należy opublikować specyfikację konstrukcji materiału, gotowego wzoru i mocowania. Zmiana lica, podkładu, powłoki, obrysu lub pobliskiego położenia wylotu powinna skutkować przeglądem warunków zatwierdzenia.
W przypadku producentów OEM z branży motoryzacyjnej, dostawców podzespołów i producentów sprzętu, zapytanie ofertowe powinno zawierać opis instalacji, a nie jedynie prośbę o blachę wysokotemperaturową. Należy przesłać schemat od strony silnika, zdjęcia, lokalizację źródła ciepła, minimalny odstęp roboczy oraz docelową temperaturę dla obszaru chronionego.
Uwzględnij proponowaną grubość materiału, wykończenie powierzchni montażowej, preferencje dotyczące mocowania oraz wymagane wycięcia. Zidentyfikuj warianty pojazdu, ograniczenia serwisowe, liczbę próbek i przewidywane zapotrzebowanie na produkcję. Oznacz nierozstrzygnięte wymiary lub wartości wydajności jako elementy rozwojowe, zamiast przedstawiać je jako zatwierdzone specyfikacje.
BSTFLEX może dokonać przeglądu wniosku za pośrednictwem swojegoprodukcja materiałów termoizolacyjnych i usługi dostaw OEM. Arkusze, cięte panele i wykroje kształtowe mogą być dostarczane zgodnie z wybranymi wymaganiami konstrukcyjnymi i rysunkowymi.
Prześlij rysunek osłony termicznej ściany grodziowej w celu sprawdzenia materiałów i wycenyUzgodniona próbka stanowi podstawę do sprawdzenia pokrycia, montażu i wydajności termicznej przed opublikowaniem specyfikacji produkcyjnej.
Niekoniecznie. Najpierw zmapuj warunki ekspozycji i instalacji. Niektóre projekty mogą wykorzystywać jedną konstrukcję na całej długości; inne mogą wymagać lokalnych osłon lub oddzielnych sekcji serwisowych. Wybierz układ na podstawie wymagań termicznych i zatwierdź gotowy układ.
Nie. Arkusz cięty nie powinien zastępować prawidłowo dobranej przelotki, osłony ani uszczelnionego łącznika grodzi. Należy zachować funkcjonalność oryginalnego systemu uszczelniającego i upewnić się, że bariera nie zawiera części ruchomych lub wymagających dostępu.
Nie. Opisy odnoszą się do różnych celów wydajnościowych. Połączona obróbka wymaga udokumentowania zarówno jej funkcji termicznych, jak i akustycznych, a także przydatności do planowanego miejsca instalacji.
Dopiero po sprawdzeniu odpowiednich układów. Pozycja kierownicy, ułożenie wiązek przewodów, podłączenia ogrzewania i wyposażenie opcjonalne mogą zmienić otwory lub wymagany zasięg. Należy określić odpowiednie wersje na zatwierdzonym rysunku.
