Skuteczny osłona termiczna spalin Zależy to zasadniczo od doboru materiału. Różne warunki termiczne, ograniczenia przestrzenne, poziom wibracji i wymogi bezpieczeństwa wymagają różnych zachowań materiałów. W samochodowych i przemysłowych układach wydechowych nie ma jednego, uniwersalnego materiału. Wydajność osiąga się poprzez zrozumienie, jak każdy materiał radzi sobie z ciepłem promieniowania, ciepłem przewodzenia, naprężeniami mechanicznymi i długotrwałą ekspozycją termiczną.

Poniżej znajduje się kompleksowy i zorientowany inżynieryjnie przegląd materiały rdzeniowe stosowane w osłonach termicznych układu wydechowego , w tym włókna szklanego i krzemionki, ze szczególnym uwzględnieniem rzeczywistej wydajności, a nie zapewnień marketingowych.

Materiały z włókna szklanego

Włókno szklane jest jednym z najpopularniejszych materiałów do osłon termicznych układów wydechowych i pozostaje szeroko stosowane ze względu na równowagę między odpornością termiczną, elastycznością i opłacalnością. Jest zazwyczaj produkowane z włókien szklanych typu E, tkanych lub igłowanych w tkaniny, maty lub rękawy.

Z punktu widzenia wydajności, włókno szklane zapewnia niezawodną izolację termiczną poprzez redukcję przewodzenia ciepła. Dobrze sprawdza się w środowiskach o wysokiej temperaturze, powszechnie występujących w pobliżu rur wydechowych, kolektorów i podwozi. W połączeniu z powierzchniami lub powłokami odblaskowymi, osłony termiczne na bazie włókna szklanego znacznie zmniejszają narażenie pobliskich elementów na promieniowanie cieplne.

Materiały z włókna szklanego są elastyczne mechanicznie, dzięki czemu nadają się do skomplikowanych geometrii i ciasnych przestrzeni montażowych. Dobrze znoszą wibracje i są powszechnie stosowane w osłonach wydechowych, osłonach izolacyjnych i elastycznych osłonach. Jednak standardowe włókno szklane ma ograniczenia temperaturowe, które sprawiają, że jest mniej odpowiednie do bezpośredniego narażenia na ogień lub ekstremalnych warunków pracy turbosprężarek, chyba że zostanie połączone z warstwami zewnętrznymi o wyższej wydajności.

W zastosowaniach praktycznych włókno szklane jest często wybierane do ogólnej osłony termicznej układu wydechowego w samochodach, gdzie ważnymi czynnikami są trwałość, podatność na odkształcanie i kontrola kosztów.

Materiały krzemionkowe

Materiały na bazie krzemionki są stosowane, gdy osłony termiczne spalin muszą pracować w temperaturach przekraczających możliwości konwencjonalnego włókna szklanego. Tkaniny o wysokiej zawartości krzemionki powstają poprzez zwiększenie zawartości krzemionki we włóknach szklanych, co przekłada się na znaczną poprawę stabilności termicznej.

Pod względem wydajności, materiały krzemionkowe doskonale sprawdzają się w warunkach długotrwałego działania wysokich temperatur. Zachowują integralność strukturalną w temperaturach, w których standardowe włókno szklane zaczyna ulegać degradacji, dzięki czemu nadają się do kolektorów wydechowych, obudów turbosprężarek i przemysłowych kanałów wydechowych. Włókna krzemionkowe charakteryzują się niską przewodnością cieplną, zapewniając skuteczną izolację przy jednoczesnym zachowaniu elastyczności.

Jedną z kluczowych zalet krzemionki w osłonach termicznych układu wydechowego jest jej odporność na szok termiczny. Gwałtowne wahania temperatury, powszechne w silnikach wysokoprężnych i przemysłowych cyklach start-stop, mają minimalny wpływ na materiały krzemionkowe. To sprawia, że są one szczególnie cenne w zastosowaniach wymagających stałej, długotrwałej wydajności.

Ze względu na wyższe koszty materiałów i przetwarzania, krzemionka jest zazwyczaj zarezerwowana dla wymagających stref termicznych, a nie do ogólnego pokrycia wydechu. Często jest stosowana jako wewnętrzna warstwa izolacyjna w połączeniu z odblaskowymi lub odpornymi na ścieranie powłokami zewnętrznymi.

Włókno szklane aluminizowane

Włókno szklane aluminizowane łączy rdzeń izolacyjny z włókna szklanego z odblaskową powierzchnią aluminiową. Ta hybrydowa struktura uwzględnia zarówno mechanizm przewodzenia ciepła, jak i promieniowania.

W zastosowaniach związanych z osłoną termiczną układu wydechowego, aluminiowane włókno szklane wyjątkowo dobrze odbija promieniowanie cieplne od wrażliwych elementów, takich jak okablowanie, przewody i układy paliwowe. Podłoże z włókna szklanego spowalnia przepływ ciepła przewodzącego, a powierzchnia aluminiowa odbija wysoki procent promieniowania podczerwonego.

Materiał ten jest szeroko stosowany w komorach silnika i osłonach wydechu podwozia, gdzie głównym problemem jest promieniowanie cieplne. Oferuje dobrą elastyczność i umiarkowaną trwałość, dzięki czemu nadaje się do formowanych osłon, osłon i zdejmowanych koców izolacyjnych.

Jego wydajność jest najwyższa, gdy jest zainstalowany z odpowiednimi szczelinami powietrznymi i podparciem mechanicznym. W środowiskach o stałej wilgotności lub ekstremalnych temperaturach powierzchni, często stosuje się powłoki ochronne lub konstrukcje kompozytowe, aby wydłużyć żywotność.

Włókno ceramiczne

Włókno ceramiczne reprezentuje najwyższą wydajność termiczną wśród materiałów chroniących przed ciepłem spalin. Jest przeznaczone do środowisk, w których temperatury przekraczają limity dla włókna szklanego i krzemionki.

Z punktu widzenia wydajności, włókno ceramiczne oferuje wyjątkowo niską przewodność cieplną i doskonałą odporność na ciągłe wysokie temperatury. Jest powszechnie stosowane w izolacji turbosprężarek, przemysłowych układach wydechowych oraz obudowach wysokotemperaturowych, gdzie wymagana jest maksymalna izolacja termiczna.

Włókno ceramiczne najlepiej sprawdza się jako rdzeń izolacyjny, a nie jako samodzielny materiał eksponowany. Choć ma lepsze właściwości termiczne, jest mniej odporne na ścieranie i wibracje. Z tego powodu włókno ceramiczne jest zazwyczaj obudowane wielowarstwowymi systemami, które zawierają ochronne warstwy zewnętrzne, takie jak folia ze stali nierdzewnej lub tkaniny powlekane.

Osłony termiczne ze stali nierdzewnej

Stal nierdzewna jest stosowana głównie w osłonach termicznych układów wydechowych ze względu na swoją wytrzymałość mechaniczną i trwałość, a nie właściwości izolacyjne. Działa ona jako element odbijający promieniowanie cieplne i bariera fizyczna.

Pod względem wydajności, stal nierdzewna doskonale sprawdza się w środowiskach narażonych na wibracje, zanieczyszczenia, wilgoć i korozję. Zachowuje stabilność strukturalną w wysokich temperaturach i zapewnia długą żywotność w samochodowych i przemysłowych układach wydechowych.

Osłony termiczne ze stali nierdzewnej są najskuteczniejsze, gdy są zaprojektowane z przestrzeniami powietrznymi lub w połączeniu z warstwami izolacyjnymi. Taka konfiguracja umożliwia odbicie ciepła promieniowania, minimalizując jednocześnie przewodzenie ciepła, co zapewnia niezawodną i przewidywalną kontrolę termiczną.

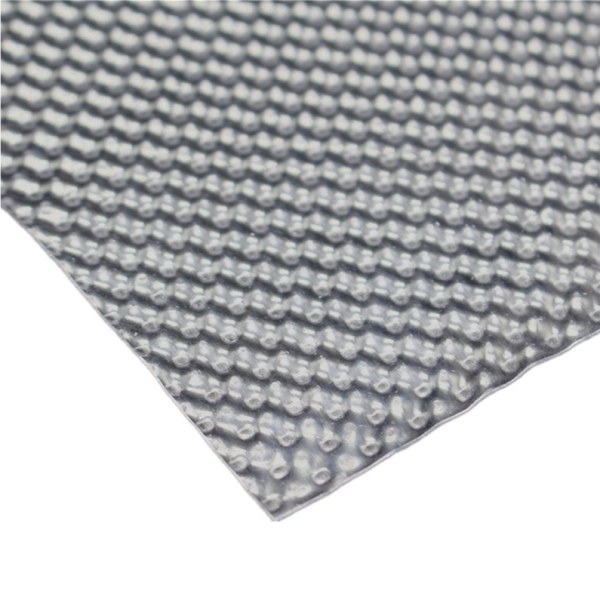

Tłoczone aluminium

Tłoczone aluminium jest szeroko stosowane wszędzie tam, gdzie wymagana jest lekka konstrukcja i skuteczne odbicie ciepła. Tłoczona powierzchnia poprawia sztywność, przepływ powietrza i odprowadzanie ciepła w porównaniu z płaskimi blachami aluminiowymi.

W zastosowaniach jako osłona termiczna układu wydechowego, tłoczone aluminium sprawdza się doskonale w osłonach podwozia, tunelach wydechowych i przestrzeniach zamkniętych, gdzie istotna jest redukcja masy. Skutecznie odbija promieniowanie cieplne i jest odporne na korozję w typowych warunkach panujących w motoryzacji.

Chociaż samo w sobie nie zapewnia znaczącej izolacji, tłoczone aluminium jest często stosowane jako warstwa zewnętrzna w kompozytowych systemach osłon termicznych w celu zwiększenia wydajności i trwałości.

Materiały z włókien bazaltowych

Włókno bazaltowe jest coraz częściej stosowane w osłonach termicznych spalin jako alternatywa dla włókien mineralnych o wysokiej odporności na wysokie temperatury. Produkowane ze skały wulkanicznej, włókna bazaltowe oferują wyższą odporność termiczną niż standardowe włókno szklane i lepszą stabilność mechaniczną.

Pod względem wydajności, włókno bazaltowe zapewnia stabilną izolację w długotrwałych wysokich temperaturach oraz charakteryzuje się dobrą odpornością na wibracje i szoki termiczne. Jest powszechnie stosowane w osłonach, rękawach i warstwach izolacyjnych układów wydechowych, gdzie wymagana jest dłuższa żywotność bez konieczności stosowania kosztu włókna ceramicznego.

Materiały bazaltowe są szczególnie atrakcyjne w zastosowaniach, w których temperatura pracy jest bliska górnej granicy temperatury włókna szklanego, ale nie są wymagane pełne parametry ceramiczne.

Wielowarstwowe kompozytowe systemy osłon termicznych

Nowoczesne osłony termiczne spalin coraz częściej opierają się na wielowarstwowych konstrukcjach kompozytowych, a nie na rozwiązaniach jednomateriałowych. Systemy te łączą metale odblaskowe, włókna izolacyjne i elementy konstrukcyjne, aby jednocześnie obsługiwać wszystkie mechanizmy wymiany ciepła.

Kompozytowe osłony termiczne zapewniają doskonałą wydajność poprzez odbijanie ciepła promieniowania, redukcję przewodzenia ciepła i kontrolowanie konwekcji poprzez odpowiednio zaprojektowane odstępy i przepływ powietrza. Są one szeroko stosowane w pojazdach o dużej mocy, przemysłowych układach wydechowych oraz strefach ochrony termicznej o znaczeniu krytycznym dla bezpieczeństwa.

Materiały z włókna szklanego i krzemionki odgrywają istotną rolę w osłona termiczna spalin , uzupełniając rozwiązania z włókna szklanego aluminizowanego, włókna ceramicznego, stali nierdzewnej, wytłaczanego aluminium i włókna bazaltowego. Każdy materiał zapewnia odmienne właściwości użytkowe, a optymalne rezultaty uzyskuje się poprzez dobór lub łączenie materiałów w oparciu o rzeczywiste warunki pracy, a nie nominalne wartości temperatury.

Dobrze zaprojektowane rozwiązanie osłony termicznej układu wydechowego zwiększa bezpieczeństwo termiczne, chroni kluczowe podzespoły i wydłuża żywotność układu w zastosowaniach motoryzacyjnych i przemysłowych.
