Tytanowa owijka wydechowa: materiał, temperatura i zastosowania

Tytanowa owijka wydechowa jest szeroko stosowana w kolektorach wydechowych o wysokich osiągach, rurach spustowych turbo, rurach wydechowych motocykli oraz innych wysokotemperaturowych elementach układu wydechowego, gdzie konwencjonalna ochrona termiczna może nie zapewniać wymaganej trwałości.

Pomimo nazwy, większość tytanowych owijek wydechowych nie zawiera metalicznego tytanu. Termin ten jest powszechnie używany w branży izolacji wydechów dla tkanego materiału z włókna bazaltowego, wytwarzanego ze skał wulkanicznych.

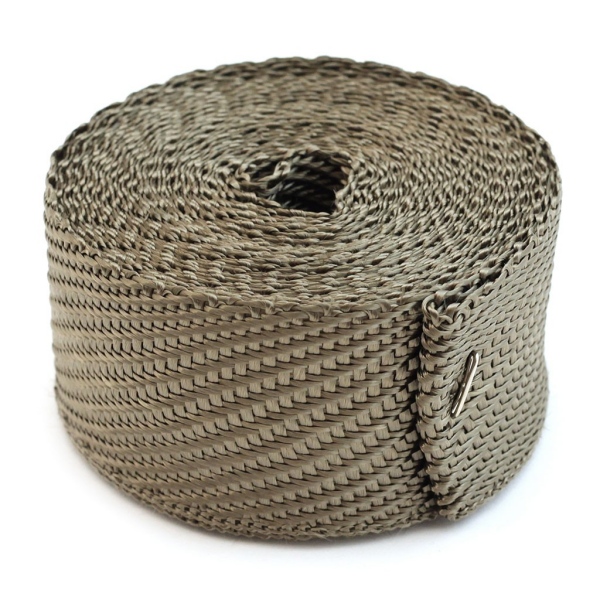

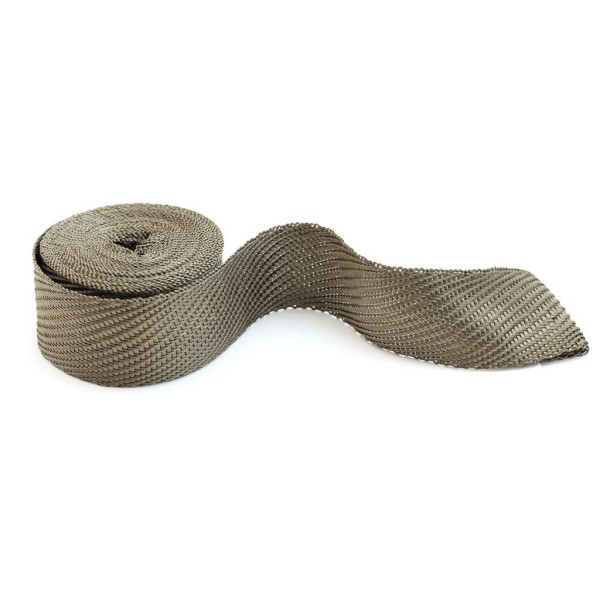

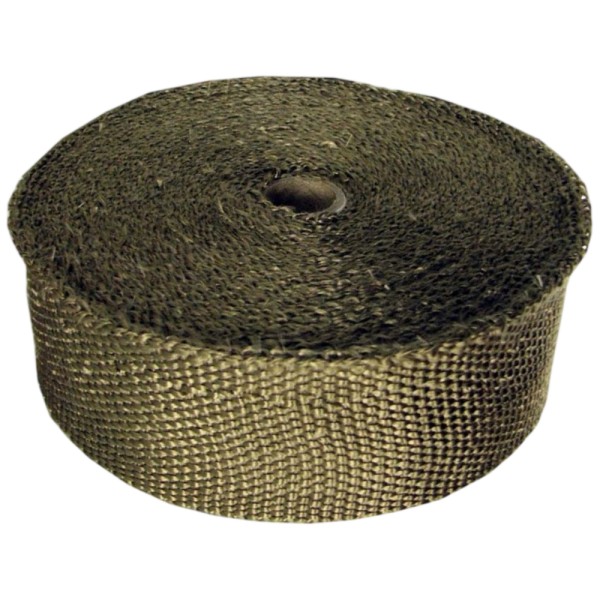

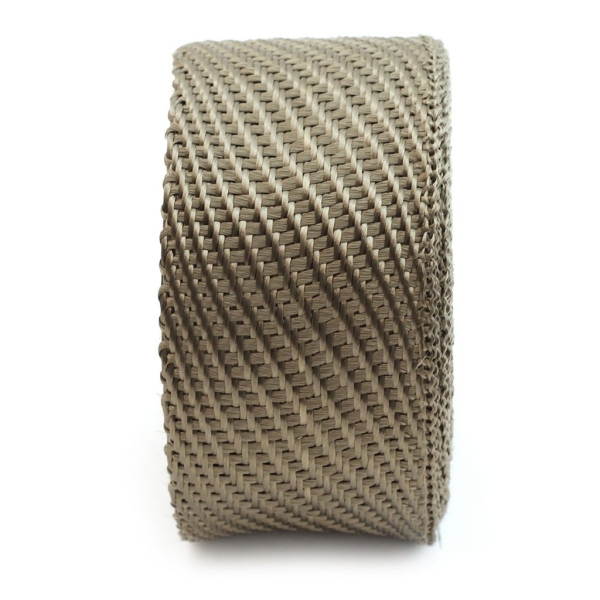

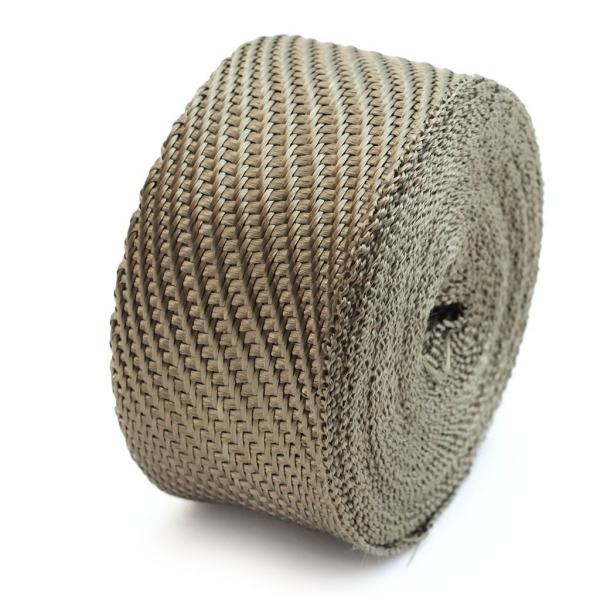

BSTFLEX produkuje czarną tytanową owijkę na rury wydechowe do wysokotemperaturowego zarządzania ciepłem w układzie wydechowym i dostarcza różne szerokości oraz długości rolek do zastosowań motoryzacyjnych, motocyklowych, wyścigowych i przemysłowych.

Z czego wykonana jest tytanowa owijka wydechowa?

Podstawowym materiałem jest włókno bazaltowe.

Włókno bazaltowe jest produkowane z naturalnej skały wulkanicznej. Skała jest topiona w wysokiej temperaturze i przetwarzana na ciągłe włókna, które następnie można utkać w elastyczną taśmę termoizolacyjną.

Daje to tytanowej owijce wydechowej inną strukturę materiałową niż w przypadku konwencjonalnej owijki z włókna szklanego.

Popularne wyszukiwane hasła dla tego produktu to:

• tytanowa owijka wydechowa

• tytanowa owijka termiczna

• tytanowa owijka na kolektor

• bazaltowa owijka wydechowa

• owijka wydechowa z lawy wulkanicznej

• owijka wydechowa ze skały wulkanicznej

Nazwy te często odnoszą się do tej samej ogólnej rodziny materiałów, a nie do zupełnie różnych produktów.

BSTFLEX czarna tytanowa owijka na rury wydechowe jest produkowana z włókna pochodzącego ze skał wulkanicznych i zaprojektowana specjalnie do bezpośredniego montażu wokół elementów układu wydechowego.

Dlaczego bazaltowa owijka nazywana jest „tytanową” owijką wydechową?

Słowo „tytanowa” opisuje wygląd handlowy i kategorię wydajności, a nie skład chemiczny włókna.

Bazaltowa owijka zazwyczaj ma brązową, brązową lub ciemną, metalicznie wyglądającą tkaną powierzchnię, która przypomina wygląd powszechnie kojarzony z tytanowymi elementami układu wydechowego.

Jeśli chodzi o specyfikacje techniczne, dokładniejszy opis materiału to:

Owijka wydechowa z włókna bazaltowego

To rozróżnienie ma znaczenie dla inżynierów i kupujących, ponieważ owijka w kolorze tytanu i rzeczywisty tytanowy element wydechu to zupełnie inne materiały.

Ważne jest również, aby nie mylić tytanowej owijki wydechowej z owijaniem tytanowej rury wydechowej.

Niektórzy producenci owijek wydechowych wyraźnie odradzają owijanie cienkościennych tytanowych układów wydechowych, ponieważ nadmierne zatrzymywanie ciepła może wpłynąć na trwałość metalu. Dlatego przed zastosowaniem izolacji należy zawsze wziąć pod uwagę materiał podłoża.

Odporność temperaturowa

Klasa temperaturowa jest jednym z głównych powodów, dla których kupujący rozważają owijkę wydechową na bazie bazaltu.

BSTFLEX określa swoją czarną tytanową owijkę na rury wydechowe do bezpośredniego narażenia na ciepło do około 1800°F, z możliwością krótkotrwałej ekspozycji na wyższe temperatury w zależności od warunków pracy i instalacji.

Dzięki temu owijka bazaltowa przewyższa wiele ogólnych produktów z włókna szklanego w wymagających zastosowaniach wydechowych.

Jednakże dobór temperatury nigdy nie powinien opierać się na pojedynczej wartości maksymalnej.

Inżynierowie powinni rozróżniać:

• ciągłą temperaturę powierzchni;

• krótkotrwałą temperaturę szczytową;

• temperaturę gazów spalinowych;

• temperaturę promieniowania;

• odległość od źródła ciepła;

• przepływ powietrza wokół rury;

• czas trwania każdego cyklu cieplnego.

Owijka o wysokiej dopuszczalnej temperaturze chwilowej niekoniecznie musi być odpowiednia do pracy ciągłej w tej samej wartości.

Do zastosowań wykraczających poza praktyczny zakres włókna bazaltowego, BSTFLEX oferuje również wysokotemperaturową owijkę termoizolacyjną Inferno Header Exhaust Heat Wrap wykonaną z materiału tekstylnego o wysokiej zawartości krzemionki.

Tytanowa owijka wydechowa a owijka wydechowa z włókna szklanego

Oba materiały są używane do izolacji wydechów, ale spełniają nieco inne wymagania eksploatacyjne.

Właściwość	Tytanowa / bazaltowa owijka wydechowa	Owijka wydechowa z włókna szklanego
Włókno bazowe	Bazalt / skała wulkaniczna	Włókno szklane
Typowa pozycja rynkowa	Wydajność / wyższa temperatura	Ogólnego przeznaczenia
Elastyczność	Dobra	Dobra
Odporność na cykle termiczne	Bardzo dobra	Dobra
Wygląd	Brązowy, miedziany, czarny	Biały, beżowy, czarny
Typowe zastosowanie	Kolektory, rury spustowe turbo, wyścigi, motocykle	Kolektory, rury, motocykle, ogólne układy wydechowe
Koszt	Zazwyczaj wyższe	Zazwyczaj niższe

Włókno szklane pozostaje ekonomicznym wyborem dla wielu układów wydechowych.

Owijka bazaltowa staje się bardziej atrakcyjna, gdy zastosowanie obejmuje:

• wyższe stałe temperatury;

• częste cykle termiczne;

• silniki wyczynowe;

• turbodoładowane układy wydechowe;

• wyższe wymagania dotyczące trwałości.

Nie oznacza to, że bazalt jest automatycznie właściwym materiałem dla każdego układu wydechowego.

Wybór materiału powinien opierać się na rzeczywistych warunkach pracy.

Gdzie stosuje się tytanową owijkę wydechową

Kolektory wydechowe

Kolektory są jednym z najczęstszych zastosowań.

Rury pierwotne często znajdują się blisko przewodów, elementów zapłonowych, węży i paneli nadwozia.

Elastyczna tytanowa owijka na kolektor może podążać za poszczególnymi rurami i kolektorami, jednocześnie redukując promieniowanie cieplne do otaczającej komory silnika.

W przypadku skomplikowanych kolektorów rurowych węższa owijka jest zazwyczaj łatwiejsza do zainstalowania wokół zakrętów i połączeń.

Kolektory wylotowe

Wykonane kolektory rurowe mogą wytwarzać skoncentrowane ciepło promieniowania blisko wrażliwych komponentów.

Bazaltowa owijka wydechowa może być stosowana tam, gdzie geometria pozwala na owijanie spiralne.

Bardzo kompaktowe lub nieregularne kolektory mogą zamiast tego skorzystać z profilowanej zdejmowanej osłony.

Rury spustowe turbo

Rury spustowe turbosprężarki doświadczają wysokich temperatur spalin i są często umieszczone blisko:

• paneli grodziowych;

• przewodów hamulcowych;

• okablowania;

• układów dolotowych;

• elementów skrzyni biegów;

• elementów plastikowych lub gumowych.

To sprawia, że tytanowa owijka termoizolacyjna wydechu jest szczególnie istotna w pojazdach z turbodoładowaniem.

W przypadku układów turbo o wyższej temperaturze inżynierowie powinni porównać owijkę bazaltową z owijką krzemionkową przed wyborem izolacji.

Motocyklowe układy wydechowe

Motocykle to kolejne główne zastosowanie tytanowej owijki wydechowej.

Układ wydechowy jest odsłonięty i często przebiega blisko:

• nogi kierowcy;

• owiewek;

• okablowanie;

• podzespoły silnika.

Owijka bazaltowa jest popularna w zastosowaniach motocyklowych, ponieważ łączy charakterystyczny wygląd z praktyczną izolacją termiczną.

Częste powiązane wyszukiwania obejmują:

• tytanowa owijka wydechowa do motocykla

• tytanowa owijka kolektora motocyklowego

• owijka termiczna wydechu motocyklowego

• tytanowa owijka wydechowa 1 cal

• tytanowa owijka wydechowa 2 cale

Pojazdy wyścigowe i wyczynowe

Pojazdy wyścigowe często pracują pod większym obciążeniem termicznym niż standardowe pojazdy drogowe.

Owijka wydechowa może pomóc w zarządzaniu ciepłem wokół:

• kolektorów rurowych;

• kolektorów turbo;

• rur spustowych (downpipe);

• kolektorów wydechowych;

• kompaktowych komór silnika.

W tych zastosowaniach odporność na cykle termiczne staje się szczególnie ważna, ponieważ układ wydechowy wielokrotnie zmienia temperaturę od otoczenia do ekstremalnych temperatur roboczych.

Przemysłowe i dieslowskie układy wydechowe

Owijka bazaltowa w stylu tytanowym nie ogranicza się tylko do pojazdów osobowych.

Może być również stosowana wokół:

• rur wydechowych silników Diesla;

• układów wydechowych generatorów;

• przemysłowych rur wydechowych;

• przewodów wydechowych urządzeń.

W przypadku rur przemysłowych o większej średnicy szersze owijki, systemy izolacyjne lub zdejmowane koce mogą jednak zapewnić szybszy montaż i łatwiejszą konserwację.

BSTFLEX oferuje szerszą gamę owijek termicznych do wydechów i kolektorów materiałów do tych różnych środowisk pracy.

Tytanowa owijka wydechowa 1 cal vs 2 cale

Szerokość wpływa na montaż bardziej, niż wielu kupujących oczekuje.

Tytanowa owijka wydechowa 1 cal

Węższa owijka jest przydatna do:

• kolektorów o małej średnicy;

• ciasnych zakrętów;

• rur motocyklowych;

• złożonej geometrii kolektora;

• blisko rozmieszczonych rur pierwotnych.

Montaż trwa dłużej, ale łatwiej dopasowuje się do skomplikowanych kształtów.

Tytanowa owijka wydechowa 2 cale

Szersza taśma jest zazwyczaj preferowana w przypadku:

• większych rur wydechowych;

• rur spustowych (downpipe);

• prostych odcinków rur;

• długich sekcji rur;

• szybszego montażu produkcyjnego.

Obecne produkty rynkowe powszechnie wykorzystują formaty 1-calowe i 2-calowe, ponieważ pokrywają one większość zastosowań w motoryzacji i motocyklach.

W przypadku projektów OEM, BSTFLEX może dostarczyć niestandardowe szerokości i długości rolek zgodnie ze średnicą rury, metodą produkcji i wymaganiami dotyczącymi pakowania.

Ile tytanowej taśmy termoizolacyjnej jest potrzebne?

Wymagana długość rolki zależy przede wszystkim od:

• średnicy zewnętrznej rury wydechowej;

• całkowitej długości rury;

• szerokości taśmy;

• zakładki montażowej;

• liczby zagięć;

• kolektorów i złączy.

Długa prosta rura zużywa mniej materiału niż złożony kolektor z wieloma rurami pierwotnymi o tej samej całkowitej długości.

W przypadku powtarzalnej produkcji OEM, najbardziej niezawodnym podejściem jest obliczenie zużycia na podstawie rzeczywistego rysunku technicznego układu wydechowego lub próbki.

Pozwala to na dopasowanie wymaganej długości rolki do każdego gotowego zespołu i zmniejsza straty materiału.

Wskazówki dotyczące montażu

Typowy montaż bazaltowej taśmy termoizolacyjnej wykorzystuje wzór spiralny z zakładką.

Podczas montażu należy zachować stałe napięcie i zakładkę na całym elemencie wydechowym.

Do zabezpieczenia punktów początkowych i końcowych powszechnie stosuje się opaski zaciskowe ze stali nierdzewnej.

Szczególną uwagę należy zwrócić na:

• spoiny;

• kołnierze;

• czujniki tlenu (sondy lambda);

• wsporniki montażowe;

• złącza elastyczne;

• przejścia kolektora.

Nie owijać uszkodzonych elementów układu wydechowego.

Pęknięcia, korozję i nieszczelne spoiny należy naprawić przed zainstalowaniem izolacji termicznej.

Czy tytanową taśmę termoizolacyjną należy zwilżyć przed montażem?

Niektórzy instalatorzy lekko zwilżają taśmę przed montażem, ponieważ wilgoć może tymczasowo ułatwić dopasowanie tkanej taśmy do skomplikowanych kształtów rur.

To, czy jest to konieczne, zależy od konkretnej konstrukcji produktu.

Właściwym podejściem jest przestrzeganie instrukcji montażu dla konkretnej używanej taśmy, zamiast zakładania, że wszystkie materiały wymagają montażu na mokro.

Czy tytanowa taśma termoizolacyjna zmniejsza temperaturę w komorze silnika?

Głównym celem taśmy termoizolacyjnej jest zmniejszenie przenikania ciepła z gorącej rury wydechowej do otoczenia.

Poprzez umieszczenie warstwy izolacyjnej bezpośrednio na rurze, można ograniczyć przenikanie ciepła przez promieniowanie i konwekcję do komory silnika.

Może to być przydatne, gdy elementy układu wydechowego przebiegają blisko:

• okablowanie elektryczne;

• węże;

• kanały dolotowe;

• czujniki;

• przewody paliwowe;

• panele nadwozia.

Rzeczywista redukcja temperatury zależy od temperatury spalin, grubości izolacji, sposobu montażu owijki, przepływu powietrza oraz otaczającej geometrii.

Deklaracje dotyczące stałego procentowego obniżenia temperatury należy zatem traktować ostrożnie, chyba że są one poparte kontrolowanym testem odpowiadającym rzeczywistemu zastosowaniu.

Czy tytanowa owijka wydechowa może poprawić osiągi układu wydechowego?

Izolacja wydechu zatrzymuje więcej energii cieplnej wewnątrz rury.

Gorętsze gazy spalinowe mają inną gęstość i charakterystykę przepływu niż chłodniejsze gazy, co jest jednym z powodów, dla których izolacja wydechu jest powszechnie stosowana w sportach motorowych i systemach turbodoładowanych.

Jednak głównym powodem inżynieryjnym, dla którego należy stosować owijkę wydechową, powinno być zarządzanie temperaturą.

Wzrost osiągów zależy od kompletnego silnika i układu wydechowego i nie powinien być gwarantowany wyłącznie na podstawie montażu owijki.

Czy tytanowa owijka wydechowa powoduje rdzę?

Odpowiedź w dużej mierze zależy od materiału rury i środowiska pracy.

Owijka wydechowa może zatrzymywać wilgoć przy powierzchni rury, jeśli układ jest wielokrotnie narażony na działanie wody, rozprysków drogowych lub kondensacji.

Potencjalne ryzyko jest większe w przypadku podłoży podatnych na korozję niż w przypadku odpowiednich układów wydechowych ze stali nierdzewnej.

Przed owinięciem rozważ:

• stop rury;

• istniejącą korozję;

• narażenie na sól drogową;

• narażenie na warunki morskie;

• odprowadzanie wody;

• cykle cieplne;

• częstotliwość konserwacji.

Rura powinna być zawsze w dobrym stanie przed montażem.

Tytanowa owijka wydechowa nie jest przeznaczona do każdego wydechu

Owijka bazaltowa jest wszechstronna, ale istnieją sytuacje, w których inna metoda ochrony termicznej może być lepsza.

Rozważ zdejmowaną matę izolacyjną, gdy:

• element wydechu wymaga częstej konserwacji;

• geometria jest zbyt nieregularna dla owijania spiralnego;

• szybki demontaż jest ważny.

Rozważ metalową osłonę termiczną, gdy:

• izolacja stykająca się bezpośrednio jest niepożądana;

• można zachować szczelinę powietrzną;

• ciepło musi być blokowane w jednym określonym kierunku.

Rozważ owijkę krzemionkową, gdy:

• temperatury robocze przekraczają praktyczne możliwości bazaltu.

Szerszy Kompletny przewodnik po owijkach wydechowych wyjaśnia, w jaki sposób te różne metody izolacji wydechu wpisują się w kompletny system zarządzania termicznego.

Dostawy owijek wydechowych OEM Titanium

Dla producentów i dystrybutorów specyfikacja to coś więcej niż wybór rolki ze standardowego katalogu.

BSTFLEX może wspierać projekty wymagające:

• niestandardowych szerokości owijek;

• różnych długości rolek;

• konstrukcji z bazaltu w kolorze czarnym lub naturalnym;

• opasek mocujących ze stali nierdzewnej;

• opakowań z marką własną;

• rolek zbiorczych;

• zestawów detalicznych;

• opakowań OEM;

• rozwoju dostosowanego do konkretnego zastosowania.

Typowi klienci to producenci układów wydechowych, marki akcesoriów motocyklowych, dostawcy części zamiennych do samochodów, producenci sprzętu przemysłowego oraz dystrybutorzy rozwiązań z zakresu zarządzania termicznego.

W przypadku projektów wymagających izolacji wydechu z bazaltu, włókna szklanego, krzemionki lub kompozytów, zapoznaj się z pełną ofertą BSTFLEX Exhaust and Header Heat Wrap.

Często zadawane pytania

Czy tytanowa owijka wydechowa jest rzeczywiście wykonana z tytanu?

Zasadniczo nie. Większość produktów sprzedawanych jako tytanowe owijki wydechowe jest produkowana z bazaltu lub włókna pochodzenia wulkanicznego. „Tytan” to przede wszystkim handlowa nazwa produktu.

Czy bazaltowa owijka wydechowa to to samo, co tytanowa owijka wydechowa?

W wielu zastosowaniach na rynku części zamiennych do samochodów terminy te odnoszą się do tej samej ogólnej rodziny materiałów. Zawsze sprawdzaj rzeczywisty skład włókien w specyfikacji technicznej.

Do czego służy tytanowa owijka wydechowa?

Typowe zastosowania obejmują kolektory wydechowe, rury spustowe turbo, kolektory rurowe, rury wydechowe motocykli, wyścigowe układy wydechowe oraz wysokotemperaturowe przewody wydechowe silników.

Czy tytanowa owijka wydechowa jest lepsza od włókna szklanego?

Owijka typu tytanowego na bazie bazaltu zazwyczaj oferuje wyższą trwałość termiczną i dobrą odporność na powtarzające się cykle cieplne, podczas gdy włókno szklane jest często bardziej ekonomiczne. Właściwy wybór zależy od temperatury, środowiska i budżetu.

Jakiej szerokości tytanowej owijki wydechowej powinienem użyć?

Owijka o szerokości jednego cala jest przydatna przy ciasnych zakrętach i małych kolektorach. Owijka o szerokości dwóch cali jest zazwyczaj szybsza w montażu na większych lub prostszych rurach wydechowych.

Czy tytanową owijkę wydechową można stosować na tytanowej rurze wydechowej?

Nie zakładaj, że można. Cienkościenne tytanowe elementy układu wydechowego mogą wymagać innych metod zarządzania termicznego, ponieważ nadmierne zatrzymywanie ciepła może wpływać na metal. Przed owinięciem sprawdź wymagania producenta układu wydechowego.
