Rozprężne wypełnienie wydechu: jak arkusze włókna szklanego reagujące na ciepło wypełniają tłumik

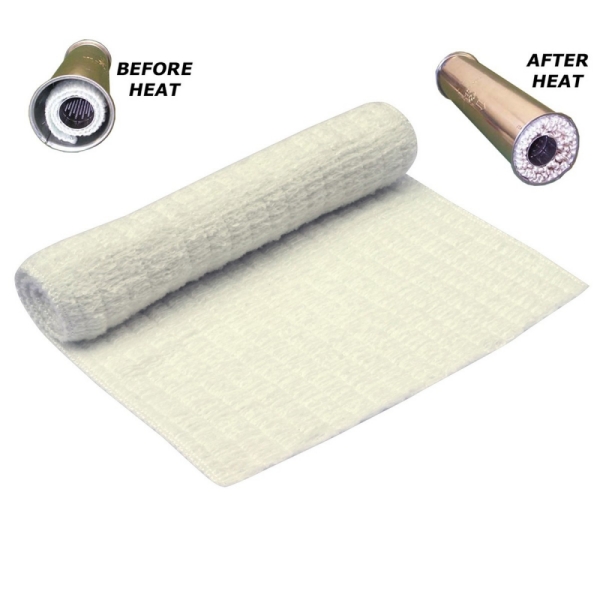

Rozprężne wypełnienie wydechowe jest instalowane w formie kompaktowej i zaprojektowane tak, aby uwalniać swoją skompresowaną strukturę włóknistą pod wpływem ciepła. W arkuszu z włókna szklanego reagującym na ciepło tymczasowe szwy utrzymują teksturowaną przędzę szklaną razem podczas przenoszenia i montażu. Gdy szwy tracą swoją funkcję ograniczającą, struktura włókien może otworzyć się w przestrzeni przydzielonej jej wewnątrz tłumika.

Ważne rozróżnienie polega na tym, że wypełnienie staje się bardziej objętościowe bez tworzenia większej ilości włókna szklanego. Jego skuteczność nadal zależy od klasy materiału, ilości wypełnienia, geometrii komory i końcowego rozmieszczenia. Arkusz rozprężny nie zastępuje określenia, ile materiału akustycznego potrzebuje tłumik.

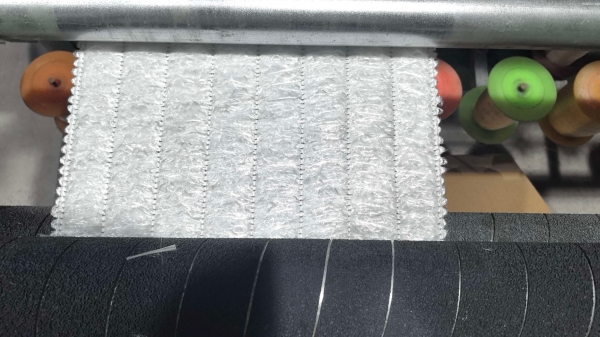

BSTFLEX Arkusz wypełnienia tłumika z przegrodą wydechową wykorzystuje skompresowaną, teksturowaną przędzę szklaną z włókien ciągłych ze szwami o niskiej temperaturze topnienia. Dla producentów układów wydechowych oceniających tę konstrukcję punktem wyjścia jest relacja między jej kompaktowym stanem instalacyjnym a stanem uwolnionym podczas eksploatacji.

Co tak naprawdę rozpręża się wewnątrz tłumika?

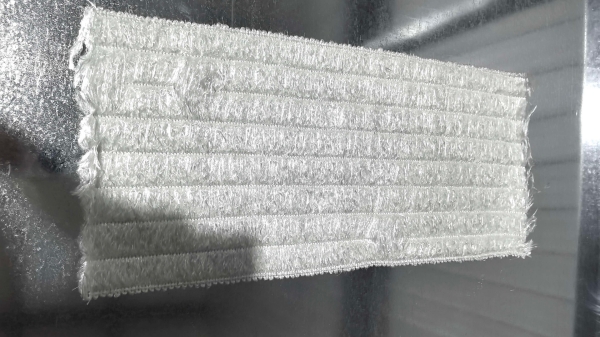

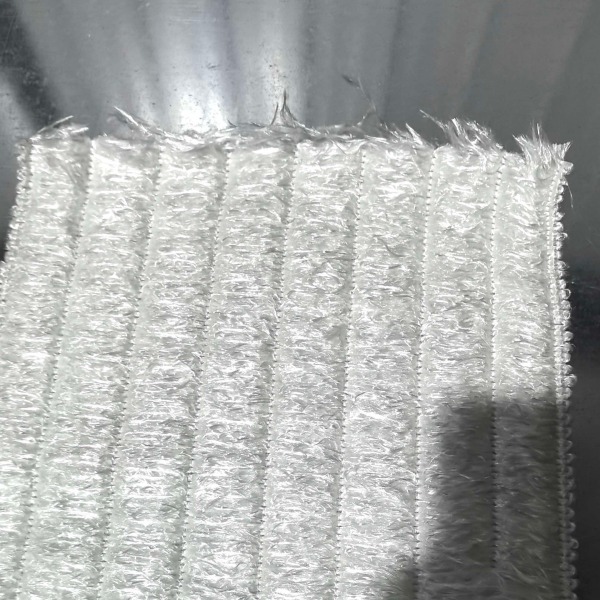

W tej konstrukcji teksturowanie tworzy objętościowy układ włókien szklanych. Materiał jest kompresowany w łatwy w obsłudze arkusz, a tymczasowe szwy ograniczają tę strukturę. Ciepło zwalnia ograniczenie, dzięki czemu przędza może odzyskać objętość w dostępnej przestrzeni.

Nie jest to topienie się szkła w większy kształt ani reakcja pianki pęczniejącej. Znacząca zmiana objętości wynika z układu włókien. Termin samorozprężne wypełnienie tłumika opisuje to zachowanie uwalniania; nie oznacza to, że materiał rośnie w nieskończoność lub automatycznie wytwarza prawidłową gęstość instalacyjną.

Nie należy oczekiwać, że uwolniony arkusz automatycznie powróci do swojego pierwotnego stanu zszytego po ostygnięciu. Traktuj kompaktową formę jako pomoc montażową, a nie jako odwracalny mechanizm, który resetuje się podczas każdego cyklu pracy silnika.

Dlaczego warto zacząć od kompaktowego arkusza wypełnienia tłumika?

Dla linii montażowej zaleta jest praktyczna: określony kawałek materiału można umieścić, zanim włókno osiągnie swoją uwolnioną objętość. Kupujący może określić obszar cięcia i wagę, zamiast pozostawiać ilość całkowicie ocenie operatora.

Podczas oceny rozprężnego arkusza wypełnienia tłumika, porównaj pracę potrzebną do przygotowania, umieszczenia i zamknięcia zespołu. Zapisz, czy arkusz mieści się w otworze montażowym, czy zahacza o elementy wewnętrzne i czy pozostaje w zamierzonej pozycji przed zamknięciem obudowy.

To nie sprawia, że wypełnienie w arkuszach jest uniwersalnie lepsze niż luźne włókno lub proces bezpośredniego napełniania. Zapewnia inną drogę do kontrolowanego wsadu włókien. Inne materiały do wypełniania tłumików i formaty dostaw pozostają istotne tam, gdzie pasują do istniejącego sprzętu i zatwierdzonego projektu tłumika.

Wypełnianie komór owalnych, trójowalnych i z przesuniętym rdzeniem

Szczelina wokół perforowanej rury nie zawsze jest jednolita. Przesunięta rura, owalna obudowa lub ukształtowana sekcja końcowa tworzą obszary o różnych prześwitach promieniowych. W przypadku tych projektów należy ocenić układ kompaktowego wypełnienia oraz przestrzeń, w której ma się ono rozprężyć.

Rozprężne wypełnienie tłumika można ocenić tam, gdzie kompaktowa forma początkowa jest przydatna do wypełnienia nieregularnej wnęki. Jednak nie można zakładać, że uwolnienie spowoduje przemieszczenie włókien przez przegrodę lub wokół każdej przeszkody. Podziel tłumik wielokomorowy na rzeczywiste strefy wypełnienia i określ ilość oraz rozmieszczenie dla każdej strefy.

Sprawdź wąską stronę przesuniętego rdzenia, jak również szerszą wnękę. Zadowalająca całkowita waga wypełnienia nie dowodzi, że oba obszary zawierają wymagany materiał. Sprawdź próbny montaż po uzgodnionym cyklu nagrzewania, aby zweryfikować rozmieszczenie, zamiast polegać na zewnętrznym wyglądzie zamkniętej obudowy.

Rozprężanie nie określa ilości wypełnienia

Istnieją dwie oddzielne decyzje: ile włókna wymaga projekt i w jaki sposób to włókno jest wprowadzane do komory. Uwalnianie pod wpływem ciepła dotyczy drugiej decyzji. Nie ustala pierwszej.

Średnia gęstość zainstalowanego włókna = masa suchego włókna szklanego / objętość netto przypisana do tego włókna.

Jeśli ustalony wsad z włókna zajmuje po rozprężeniu większą objętość, jego średnia gęstość nasypowa maleje. Ta arytmetyka nie mówi, czy uzyskana gęstość jest odpowiednia pod względem akustycznym. Podobnie komora, która wygląda na pełną, może nadal zawierać zbyt mało włókna w stosunku do zatwierdzonej specyfikacji.

Należy użyć istniejącej, zatwierdzonej masy wypełnienia lub ustalić wartość docelową poprzez testy rozwojowe. Nie należy zmniejszać wsadu włókna tylko dlatego, że materiał zastępczy jest opisywany jako samorozprężny.

Przelicz zatwierdzoną wagę włókna na długość cięcia

Gdy znana jest masa włókna szklanego na jednostkę powierzchni arkusza, można obliczyć wymaganą długość cięcia:

Długość cięcia w metrach = wymagana masa włókna szklanego w gramach / (szerokość arkusza w metrach × gramatura włókna szklanego w g/m²).

Dla celów ilustracyjnych załóżmy, że projekt ma już zatwierdzony wsad włókna 240 g, szerokość arkusza 0,40 m oraz gramaturę włókna szklanego 600 g/m². Obliczona długość cięcia wynosi 240 / (0,40 × 600) = 1,00 m. Są to wartości hipotetyczne wyjaśniające obliczenia, a nie specyfikacja produktu BSTFLEX czy zalecana gęstość wypełnienia.

Potwierdź, czy podana gramatura dotyczy samego włókna szklanego, czy całego arkusza, w tym tymczasowych przeszyć i wszelkich innych składników. Używaj tej samej podstawy masowej na rysunku, w obliczeniach i w protokole kontroli. Sprawdź ponownie wynik, gdy cięcie, przycinanie lub nakładanie się warstw zmienia zainstalowaną ilość.

Szerokość arkusza i długość owijania to różne wymiary

W typowym układzie owijania rdzenia szerokość arkusza odpowiada efektywnej długości upakowania tłumika, podczas gdy długość cięcia jest mierzona wokół rdzenia. Zatwierdzony układ musi określać tę orientację; wymiar oznaczony po prostu jako „długość” może w przeciwnym razie oznaczać co innego dla dostawcy, a co innego dla montażysty.

W przypadku wypełnienia tłumika wydechowego zamawianego na metry, należy również podać szerokość i gramaturę. Jeden metr dwóch różnych arkuszy niekoniecznie zawiera tę samą masę włókna. Podobnie jeden obwód wokół rdzenia nie określa ilości potrzebnej dla otaczającej komory.

Na rysunku należy określić luzy końcowe, układ warstw i wszelkie oddzielnie wypełniane przestrzenie. W przypadku nieregularnego montażu zaznaczony schemat cięcia jest bardziej przydatny niż ogólna instrukcja owijania do momentu wypełnienia.

Oddziel temperaturę uwalniania od temperatury pracy

Przy pozyskiwaniu rozprężnego pod wpływem ciepła wypełnienia wydechowego należy oddzielić zachowanie przeszyć od właściwości włókna szklanego. Nici o niskiej temperaturze topnienia uwalniają skompresowaną strukturę; włókno szklane musi pozostać odpowiednie dla zamierzonych warunków eksploatacji.

Temperatura zarejestrowana w strumieniu spalin, przy wypełnieniu od strony rdzenia lub na zewnętrznej powłoce nie jest tym samym pomiarem. Zidentyfikuj lokalizację, zamawiając wysokotemperaturowy arkusz wypełnienia wydechowego. Sama etykieta z temperaturą maksymalną nie określa warunków uwalniania ani żywotności kompletnego tłumika.

Montaż musi zachować zamierzone uwalnianie

Utrzymuj dostarczoną konstrukcję w nienaruszonym stanie

Postępuj zgodnie z zatwierdzonymi instrukcjami cięcia i obsługi. Nie usuwaj tymczasowych przeszyć ani nie rozprężaj wstępnie arkusza, chyba że wymaga tego określona metoda montażu. Otwarty ogień lub improwizowane podgrzewanie nie zastąpią zalecanego procesu kondycjonowania.

Używaj określonych zabezpieczeń, a nie dodatkowej kompresji

Zabezpiecz materiał w wystarczającym stopniu do montażu przy użyciu zatwierdzonej metody. Nie dodawaj ciasno zaciśniętego drutu, trwałego kleju ani dodatkowych wiązań bez sprawdzenia ich wpływu na funkcję uwalniania. Dodatkowe zabezpieczenia mogą być sprzeczne z powodem wyboru maty rozprężnej pod wpływem ciepła.

Z drugiej strony, „nie ściskać zbyt mocno” nie oznacza pozostawienia wypełnienia niezabezpieczonym lub zgadywania jego ilości. Użyj uzgodnionego wzoru cięcia, masy włókien i początkowego ułożenia.

Traktuj ochronę rdzenia jako oddzielną decyzję projektową

Jeśli istniejący tłumik wymaga metalowej wkładki lub siatki podtrzymującej, zachowaj ją w zespole, chyba że zatwierdzono zmienioną konstrukcję. Reagujące na ciepło szwy i trwała warstwa podtrzymująca pełnią różne funkcje. Wybór maty rozprężnej nie jest sam w sobie zgodą na usunięcie innych komponentów.

Uzgodnij wstępną procedurę nagrzewania

Uwolnienie następuje, gdy odpowiedni materiał osiągnie określone warunki. Nie zakładaj, że określona liczba minut na biegu jałowym przygotuje każdy tłumik. Postępuj zgodnie z instrukcjami producenta materiału i układu wydechowego, przy w pełni zmontowanym układzie wydechowym oraz bezpiecznie odprowadzonych lub usuniętych gazach spalinowych w odpowiednim miejscu pracy.

Czy rozprężne wypełnienie wydechowe to to samo, co zwykła mata z włókna szklanego?

Niekoniecznie.Wypełnienie tłumika, mata z włókna szklanego i mata wydechowa opisują szerokie kategorie materiałów lub form dostaw. Same te nazwy nie potwierdzają obecności zabezpieczenia uwalnianego pod wpływem ciepła.

W celu bezpośredniego porównania należy zapytać o konstrukcję włókien, metodę łączenia lub szycia, dostarczoną grubość i zamierzony stan instalacji. Konwencjonalna mata może być zaprojektowana tak, aby zachować swoją strukturę, a nie ją uwalniać.

Konstrukcja wypełnienia tłumika z włókna ciągłego opisana tutaj jest przeznaczona do wypełnienia akustycznego wewnątrz odpowiedniego tłumika. Nie należy jej mylić z zewnętrzną owijką termiczną wydechu ani z pianką rozprężną stosowaną do niezwiązanych z tym zastosowań uszczelniających.

Co powinna ustalić próbna seria OEM?

Zacznij od kontrolowanego porównania: określ klasę włókien, zainstalowaną masę włókien, geometrię komory i wszelkie inne warstwy wypełnienia. Zarejestruj różnice między proponowaną matą a istniejącą konstrukcją, aby zmiana materiału nie została pomylona ze zmianą formatu dostawy.

Oceń dopasowanie montażowe przed nagrzaniem, a następnie sprawdź uwolniony rozkład i retencję po uzgodnionym kondycjonowaniu i cyklu pracy. Użyj tych samych udokumentowanych warunków testów akustycznych podczas porównywania tłumików. Uwzględnij pomiary spadku ciśnienia, jeśli wymaga tego walidacja projektu.

Użyteczny protokół zatwierdzenia łączy zaakceptowany wynik z konkretnym materiałem, układem cięcia, wagą wypełnienia i rewizją rysunku. Ani słowo „rozprężny”, ani zdjęcie pełnej komory nie potwierdzają redukcji decybeli, okresu międzyobsługowego ani zgodności gotowego układu wydechowego.

W przypadku rozwoju opartego na rysunkach lub próbkach, zobacz usługę produkcji wypełnień tłumików OEM BSTFLEX. Odróżnij prośbę o wymianę typu „jeden do jednego” od projektu, który zmienia włókno, ilość wypełnienia lub układ warstw.

Pytania dotyczące rozprężnego wypełnienia wydechowego

Czy każda mata z włókna szklanego do tłumików rozpręża się pod wpływem ciepła?

Nie. Określ konstrukcję uwalnianą pod wpływem ciepła, zamiast zakładać, że wszystkie maty z włókna szklanego zachowują się w ten sposób. Zapytaj, w jaki sposób struktura jest zabezpieczona przed instalacją i co ją uwalnia.

Jak bardzo rozpręża się samorozprężne wypełnienie wydechowe?

Uniwersalny mnożnik nie jest odpowiednią specyfikacją. Każdy podany współczynnik rozszerzalności wymaga zdefiniowanego początkowego ściskania, warunków nagrzewania i warunków pomiaru. Swobodne rozprężanie poza obudową nie jest tym samym, co uwolnienie wewnątrz zamkniętej komory wypełnienia.

Czy rozprężne wypełnienie wydechowe można przycinać na wymiar?

Użyj zatwierdzonej przez dostawcę metody cięcia dla danej konstrukcji. Określ szerokość, długość cięcia i wymaganą masę włókien jednocześnie, a także sprawdź, czy cięcie wpływa na szwy lub stabilność obsługi.

Jak ciasno należy owijać rozprężne wypełnienie tłumika?

Użyj określonego początkowego ułożenia i ilości wypełnienia, zamiast zasady „tak ciasno, jak to możliwe”. Utrzymuj stabilność instalacji bez dodawania zabezpieczeń, które uniemożliwiają zamierzone uwolnienie.

Czy tę samą matę można stosować w tłumikach silników dwusuwowych i czterosuwowych?

Sam cykl pracy silnika nie potwierdza przydatności. Sprawdź klasę włókien, geometrię komory, warunki pracy, ilość wypełnienia i wymagania istniejącego tłumika dla każdego zastosowania.

Określ matę dla swojego tłumika, a nie tylko nazwę produktu

W celu uzyskania wyceny rozprężnego wypełnienia wydechowego podaj przekrój tłumika, średnicę zewnętrzną rdzenia, wymiary wewnętrzne obudowy i efektywną długość wypełnienia. Dołącz zatwierdzoną masę suchego włókna lub istniejącą specyfikację wypełnienia, temperatury pracy z lokalizacjami pomiarowymi, ilość próbek i oczekiwany popyt produkcyjny.

Określ również, czy potrzebujesz materiału do samodzielnego cięcia, czy gotowego komponentu. Zidentyfikuj preferowane opakowanie, etykietowanie części oraz kontrole wymiarowe lub wagowe wymagane przy odbiorze towaru. Nieznane wartości można oznaczyć do opracowania, zamiast zastępować je założeniami.

Sprawdź matę z włókna szklanego do tłumików uwalnianą pod wpływem ciepła BSTFLEX jako produkt wyjściowy dla Twojego zapytania. Klasa materiału, zachowanie podczas uwalniania i specyfikacja gotowego produktu powinny zostać uzgodnione dla zamierzonego montażu przed zatwierdzeniem produkcji.
