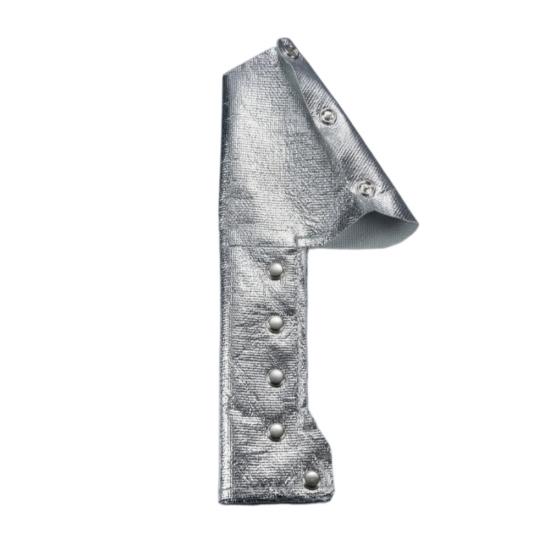

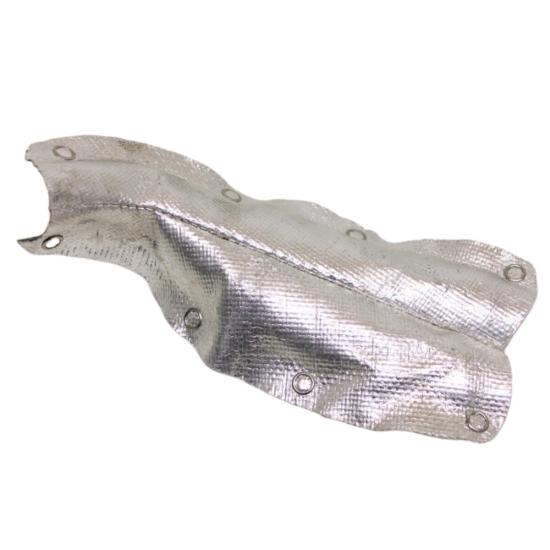

TenOsłona termiczna z włókna szklanego aluminiowanego o niestandardowym kształcie do samochodówto elastyczny element ochrony termicznej, wytwarzany w oparciu o geometrię węża, rury, wiązki przewodów, czujnika, zaworu, złącza lub zespołu mechanicznego, który chroni. W przeciwieństwie do standardowej prostej osłony termicznej, każda osłona może być wykonana jako płaski wzór, składana osłona, osłona w kształcie gałęzi lub w pełni uformowana, trójwymiarowa obudowa.
Odblaskowa aluminiowa powierzchnia zewnętrzna pomaga ograniczyć promieniowanie cieplne z kolektorów wydechowych, turbosprężarek, układów EGR i innych gorących elementów silnika. Tkanina z włókna szklanego zapewnia wzmocnienie strukturalne i izolację termiczną. Dodatkowe warstwy, takie jak izolacja z włókna szklanego, wstępnie utleniona włóknina filcowa lub karbonizowana włóknina filcowa, mogą być stosowane w przypadku, gdy zastosowanie wymaga zwiększonej izolacji termicznej, amortyzacji lub redukcji hałasu.
Firma BSTFLEX produkuje te niestandardowe osłony termiczne do samochodów na podstawie rysunków klienta, oryginalnych próbek, danych CAD lub pomiarów montażowych. Wymiary, budowa warstw, sposób mocowania, obróbka krawędzi i wycięcia mogą być dostosowane do produkcji OEM, programów wymiany oraz projektów zarządzania temperaturą dostosowanych do konkretnych zastosowań.
Elastyczna ochrona termiczna specyficzna dla komponentów
Nowoczesne komory silnika zawierają elementy wrażliwe na ciepło, umieszczone w pobliżu rur wydechowych, obudów turbosprężarek, katalizatorów i układów oczyszczania spalin. Konwencjonalna tuleja cylindryczna może nie pasować do odgałęzień, złączy, zacisków, czujników lub zmian średnicy elementów.
Ta specjalnie ukształtowana osłona termiczna do samochodów została zaprojektowana z myślą o tych cechach. Otwory można umieścić na złącza elektryczne, wsporniki montażowe, odgałęzienia, zaciski i punkty serwisowe. Linie zagięć i sekcje łączące pozwalają gotowej osłonie dopasować się do nieregularnych profili bez wywierania zbędnego nacisku na element znajdujący się pod spodem.

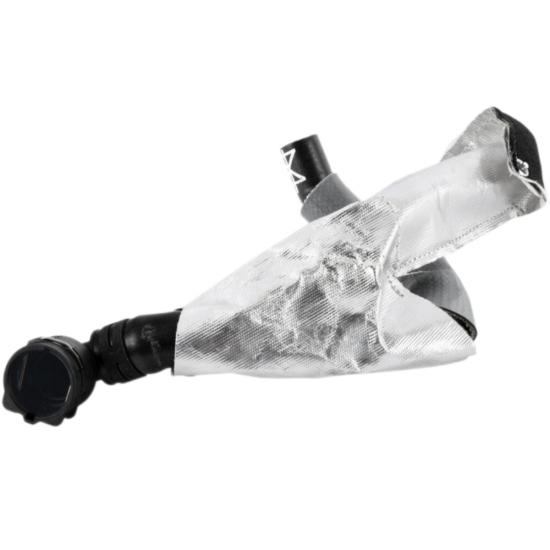

W zależności od projektu, gotowa część może pełnić funkcjęrękaw ochronny termiczny do samochodów, Aelastyczna podkładka termoizolacyjna, zatrzaskową osłonę termiczną lub nasadkę izolacyjną przeznaczoną do konkretnego podzespołu.
Dostępne konstrukcje wielowarstwowe
Układ warstw dobierany jest w zależności od źródła ciepła promieniowania, dostępnej przestrzeni montażowej, wymaganej elastyczności, narażenia na ścieranie oraz docelowej temperatury komponentu. Typowe konstrukcje obejmują:
| Budowa | Typowy układ warstw | Zalecane zastosowanie |
|---|---|---|
| Lekka tarcza odblaskowa | Warstwa odblaskowa z aluminium z tkaniną z włókna szklanego | Zastosowania, w których priorytetem jest odbicie ciepła promieniowania i niska masa zainstalowana |
| Izolowana osłona trójwarstwowa | Powierzchnia aluminiowa, tkanina z włókna szklanego i warstwa izolacji termicznej | Węże, przewody i komponenty instalowane w pobliżu skoncentrowanych źródeł ciepła |

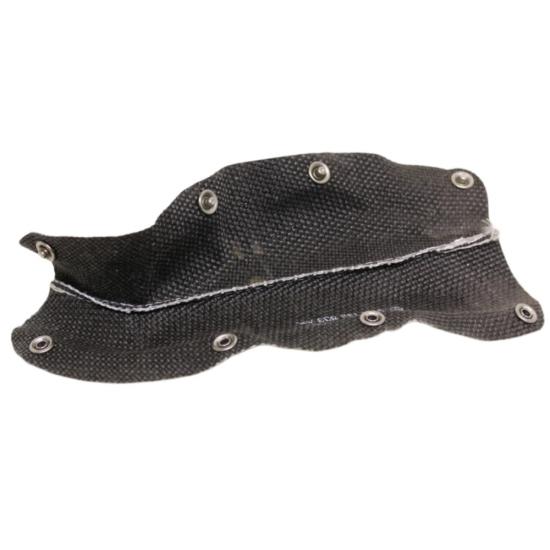

| Osłona termiczna z filcem | Włókno szklane pokryte aluminium z wstępnie utlenionym filcem włóknistym lub filcem karbonizowanym | Zastosowania wymagające dodatkowej izolacji termicznej, amortyzacji lub tłumienia dźwięku |
| Konstrukcja dwustronna | Specjalne okładziny zewnętrzne i wewnętrzne z rdzeniem izolacyjnym | Złożone zespoły wymagające ochrony po obu stronach lub kontrolowanego kontaktu z powierzchnią |
| Konstrukcja powlekana | Zewnętrzna warstwa pokryta aluminium z tkaniną powlekaną przeznaczoną do konkretnego zastosowania lub zabezpieczoną powierzchnią wewnętrzną | Zastosowania wymagające zwiększonej odporności na płyny, ścieranie, strzępienie się lub działanie czynników środowiskowych |
Grubość, waga i liczba warstw materiału nie są stałe. BSTFLEX może opracować konstrukcję w oparciu o dopuszczalną przestrzeń instalacyjną i warunki termiczne określone przez klienta.
Projekty dwuwymiarowe i trójwymiarowe
Dwuwymiarowe osłony termiczne

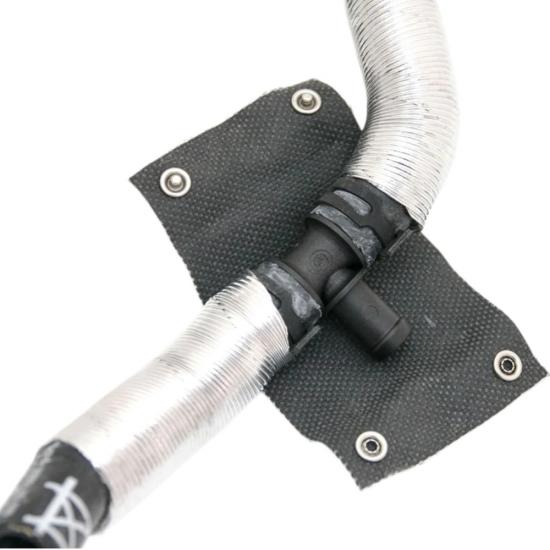

Płaskie i lekko zagięte osłony nadają się do ochrony jednej strony elementu lub do oddzielenia węża, kabla lub elementu z tworzywa sztucznego od pobliskiego źródła ciepła promiennikowego. Można je wyciąć z nacięciami, otworami montażowymi i wyprofilowanymi krawędziami, a następnie zamontować za pomocą zatrzasków, klipsów, oczek lub istniejących elementów montażowych w pojeździe.
Trójwymiarowe osłony termiczne

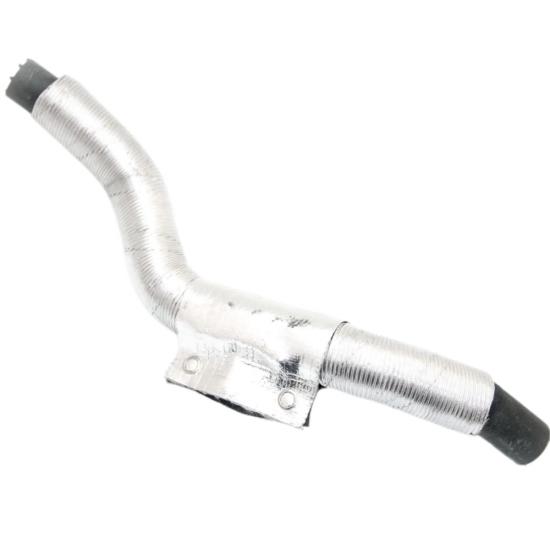

Trójwymiarowe osłony powstają poprzez połączenie wielu ciętych paneli w celu utworzenia osłony dopasowanej do konkretnego elementu. Taka konstrukcja umożliwia montaż kolanek, odgałęzień przewodów, korpusów zaworów, obudów złączy, a także dostosowanie do zmian średnicy i ograniczonej przestrzeni montażowej. Osłona może być dostarczona jako element zmontowany na stałe lub jako otwierana osłona do montażu po zamontowaniu przewodu lub okablowania w pojeździe.
Opcje zamykania i instalacji
- Zatrzaski ze stali nierdzewnej:umożliwiają otwarcie osłony, ustawienie jej wokół zainstalowanego komponentu i zamknięcie bez odłączania węża lub okablowania.
- Konstrukcja nitowana:łączy wybrane sekcje i wzmacnia miejsca narażone na powtarzające się ruchy lub obciążenia montażowe.
- Oczka i otwory montażowe:zapewniają określone punkty mocowania dla klipsów, sprężyn, wiązań lub istniejących elementów złącznych pojazdu.
- Zszyte krawędzie i szwy kształtowe:zachować wymaganą geometrię, kontrolując jednocześnie luźne włókna i zużycie krawędzi.
- Połączone systemy mocujące:stosować stałe połączenia w jednym obszarze i wyjmowane zamknięcia w innym, aby uprościć montaż i serwisowanie.
Rodzaj i umiejscowienie łącznika są określane na etapie opracowywania wzoru. Projekt powinien zapewniać bezpieczne mocowanie przy jednoczesnym zachowaniu dostępu do sprawnych złączy, zacisków i czujników.
Specyfikacja produktu
| Typ produktu | Elastyczna osłona termiczna do samochodów o niestandardowym kształcie |
|---|---|
| Pierwotna powierzchnia zewnętrzna | Odblaskowa folia aluminiowa lub specjalna powłoka aluminiowana |
| Warstwa wzmacniająca | Tkanina z włókna szklanego |
| Opcjonalna izolacja | Mata z włókna szklanego, filc z włókien wstępnie utlenionych, filc karbonizowany lub inne zatwierdzone materiały izolacyjne |
| Konfiguracja | Dwuwymiarowa, składana, owijana lub trójwymiarowa geometria niestandardowa |
| Metody produkcji | Wykrój wzoruwykrawanie, sztancowanie, szycie, składanie, nitowanie i montaż zatrzasków |
| Opcje zamknięcia | Zatrzaski, oczka, nity, klipsy lub elementy złączne do konkretnych zastosowań ze stali nierdzewnej |
| Obróbka krawędzi | Szyte, składane, wiązane lub wzmacniane w zależności od konstrukcji |
| Kształt | Wyprodukowano według rysunku klienta, danych CAD, próbki lub wymiarów montażowych |
| Grubość | Dostosowane do wydajności izolacji i dostępnej przestrzeni montażowej |
| Ocena temperatury | Określone przez wybrany laminat, izolację, gwint, elementy złączne i warunki ekspozycji |
| Usługa produkcyjna | Opracowanie prototypu, zatwierdzenie próbki i produkcja seryjna |
| Typowe rynki | Pojazdy osobowe, pojazdy użytkowe, sprzęt terenowy, maszyny rolnicze i silniki przemysłowe |
Wydajność temperaturową należy oceniać dla całego zespołu. Ciągła temperatura otoczenia, temperatura źródła promieniowania, odległość od źródła ciepła, przepływ powietrza, warunki kontaktu i czas ekspozycji mogą dawać bardzo różne wyniki. BSTFLEX dobiera laminat i system izolacji po przeanalizowaniu rzeczywistych warunków pracy.
Typowe zastosowania motoryzacyjne
- Wiązki przewodów silnika i zespoły złączy elektrycznych
- Przewody paliwowe, przewody hamulcowe i węże do przesyłu płynów
- Rury EGR, węże EGR i przewody oczyszczania spalin
- Przewody wtryskiwaczy DEF i powiązane elementy układu oczyszczania spalin
- Przewody próżniowe i przewody kontroli emisji
- Czujniki temperatury, ciśnienia i układu wydechowego
- Zawory, trójniki, złączki i szybkozłączki z tworzyw sztucznych
- Przewody i prowadzenie kabli w pobliżu turbosprężarki
- Elementy w pobliżu kolektorów wydechowych i katalizatorów
- Zespoły wrażliwe na hałas wymagające dodatkowej warstwy filcu
Dlaczego warto stosować osłonę termiczną o niestandardowym kształcie?
Ochrona dla obiektów o nieregularnej geometrii
Niestandardowy wzór lepiej dopasowuje się do gałęzi, kolanek i zmian średnicy niż standardowa tuleja rurowa. Pomaga to utrzymać osłonę termiczną w obszarach najtrudniejszych do ochrony.
Montaż po złożeniu komponentów
Osłonę termiczną można zamontować na zatrzask wokół istniejącego węża, przewodu lub wiązki przewodów. Eliminuje to konieczność odłączania chronionego elementu podczas montażu, konserwacji lub wymiany pojazdu.
Niska waga i elastyczne opakowanie
Konstrukcja oparta na materiale tekstylnym zapewnia ochronę termiczną bez konieczności stosowania sztywnej metalowej osłony i konieczności jej montażu. Jest to szczególnie przydatne w przypadku ograniczonej przestrzeni w opakowaniu lub gdy chroniony element wymaga pewnej swobody ruchu.
Specyficzna dla aplikacji wydajność termiczna
Odblaskowa warstwa wierzchnia, wzmocnienie z włókna szklanego i rdzeń izolacyjny można regulować niezależnie. Pozwala to na uzyskanie osłony o wymaganej redukcji temperatury, zamiast wymuszać stosowanie tej samej grubości materiału w każdym zastosowaniu.
Dostęp do usługi
Zdejmowane zamknięcia umożliwiają kontrolę złączy, zacisków, czujników i powierzchni przewodów bez niszczenia osłony termicznej.
Elastyczna osłona termiczna z materiału tekstylnego kontra sztywna metalowa osłona termiczna
| Rozważania projektowe | Niestandardowy Flelastyczna osłona termiczna | Sztywna metalowa osłona termiczna |
|---|---|---|
| Złożona geometria węży i okablowania | Może ściśle owijać się wokół gałęzi i nieregularnych skupisk | Zwykle wymaga dodatkowego prześwitu i punktów montażowych |
| Montaż na zmontowanym komponencie | Konstrukcje otwierane można instalować bez odłączania komponentu | Montaż może wymagać użycia wsporników, śrub lub usunięcia komponentów |
| Ruch i wibracje | Elastyczna konstrukcja może dostosowywać się do ograniczonego ruchu komponentów | Wymagana jest wystarczająca ilość miejsca, aby zapobiec kontaktowi i hałasowi wibracji |
| Waga | Generalnie lekki | Zależne od stopu, grubości i uformowanej geometrii |
| Odporność na uderzenia | Nadaje się do miejsc chronionych i elastycznych zespołów | Zwykle preferowane w przypadkach, gdy wymagana jest znaczna ochrona przed uderzeniami mechanicznymi |
| Personalizacja | Wzory, warstwy i zapięcia można zmieniać dla poszczególnych komponentów | Często wymaga specjalistycznych narzędzi do formowania i tłoczenia |
Te dwie technologie nie są zamienne w każdym zastosowaniu. Elastyczna osłona termiczna z aluminizowanego włókna szklanego jest zazwyczaj wybierana do węży, przewodów, okablowania, czujników i nieregularnych zespołów komponentów. Sztywna metalowa osłona termiczna może być bardziej odpowiednia, gdy wymagana jest sztywność konstrukcji, odporność na uderzenia lub określona szczelina powietrzna.
Proces projektowania i rozwoju OEM
- Przegląd aplikacji:określ źródło ciepła, komponent, który ma być chroniony, przestrzeń montażową, czas ekspozycji i docelową temperaturę.
- Powtórzenie geometrii:prześlij rysunek, plik CAD, próbkę fizyczną, wzór papierowy lub dokładne wymiary instalacji.
- Wybór materiału:BSTFLEX zaleca zastosowanie odblaskowej okładziny, wzmocnienia z włókna szklanego, rdzenia izolacyjnego, nici i systemu zamykającego.
- Produkcja prototypów:Początkową próbkę wycina się, zszywa i składa w celu oceny dopasowania.
- Potwierdzenie dopasowania i wydajności:Klient sprawdza odstępy instalacyjne, położenie zamknięcia, dostęp do komponentów i wydajność cieplną.
- Zatwierdzenie produkcji:ostateczny wzór, materiały i wymagania dotyczące wykonania są rejestrowane w celu powtórzenia produkcji.
Informacje wymagane do sporządzenia indywidualnej wyceny osłony termicznej
Aby przygotować dokładną rekomendację i wycenę, prosimy o podanie jak największej ilości poniższych informacji:
- Rysunek, plik CAD, próbka fizyczna lub wymagane wymiary końcowe
- Opis lub zdjęcie chronionego elementu
- Źródło ciepła promieniowania i przybliżona odległość od osłony
- Ciągłe i szczytowe temperatury otoczenia
- Maksymalna dopuszczalna temperatura chronionego elementu
- Dostępny prześwit instalacyjny
- Preferowana metoda mocowania – zdejmowana lub stała
- Wymagana odporność na olej, paliwo, wodę, ścieranie i wibracje
- Ilość prototypów i szacowane roczne zapotrzebowanie
- Obowiązujące normy testowe lub specyfikacje klienta
Produkcja niestandardowa przez BSTFLEX
BSTFLEX opracowuje elastyczne produkty do ochrony termicznej dla producentów OEM, dostawców systemów, firm inżynieryjnych i dystrybutorów części zamiennych. Produkty mogą być wytwarzane na podstawie zatwierdzonych rysunków lub, w przypadku braku dostępu do rysunków, na podstawie odwrotnego opracowania oryginalnego wzoru.
Usługi niestandardowe obejmują laminowanie materiałów, opracowywanie wzorów, precyzyjne cięcie, szycie, wzmacnianie krawędzi, montaż nap, osadzanie oczek, nitowanie, produkcję prototypów oraz pakowanie specjalne. W przypadku kwalifikowanych programów produkcyjnych dostępne są opcje pakowania pod marką własną lub według specyfikacji klienta.
Odkryj więcejaluminiowane rękawy ochronne termiczne, porównaj naszestandardowy rękaw odbijający ciepło z zapięciem na zatrzasklub przejrzyjwycinana mata odbijająca ciepłodo zastosowań w płaskich barierach termicznych.
Często zadawane pytania
Czym jest niestandardowo ukształtowana osłona termiczna samochodu wykonana z włókna szklanego aluminiowanego?
To elastyczna, wielowarstwowa bariera termiczna, wycinana i montowana tak, aby pasowała do konkretnego elementu samochodowego. Łączy odblaskową powierzchnię aluminiową ze wzmocnieniem z włókna szklanego i może zawierać dodatkowe warstwy izolacyjne.
Czy ten produkt jest rękawem, podkładką czy osłoną termiczną?
Ostateczna klasyfikacja zależy od jego geometrii. Może być produkowany jako osłona węża, płaska lub składana podkładka do ekranowania miejscowego, lub trójwymiarowa osłona zaworu, czujnika, złącza lub zespołu rozgałęzionego.
Czy osłonę można zamontować bez odłączania węża lub wiązki przewodów?
Tak. Konstrukcja wykorzystująca zatrzaski ze stali nierdzewnej lub inny otwierany system mocowania może zostać zamontowana po złożeniu zabezpieczonego elementu.
Czy BSTFLEX może zostać wyprodukowany na podstawie oryginalnej próbki?
Tak. Rozwój można rozpocząć od oryginalnej części, rysunku, pliku CAD, szablonu fizycznego lub szczegółowych pomiarów instalacji. Prototyp powinien zostać zatwierdzony przed rozpoczęciem produkcji seryjnej.
Jakie materiały izolacyjne można dodać?
Dostępne opcje obejmują izolację z włókna szklanego, filc z włókien wstępnie utlenionych, filc karbonizowany i inne materiały termiczne do konkretnych zastosowań. Prawidłowy wybór zależy od temperatury, grubości, elastyczności i wymagań środowiskowych.
Czy można uwzględnić otwory, szczeliny i wycięcia?
Tak. Wzór może obejmować otwory na odgałęzienia węży, złącza elektryczne, zaciski montażowe, czujniki, śruby i punkty serwisowe. Ich lokalizacja powinna być określona na rysunku lub potwierdzona podczas próbnego montażu.
Jaką temperaturę wytrzymuje osłona termiczna?
Nie ma jednego wskaźnika temperatury dla każdej konstrukcji. Ostateczny wskaźnik zależy od okładziny aluminiowej, podłoża z włókna szklanego, rdzenia izolacyjnego, systemu klejenia lub laminowania, nici do szycia, elementów złącznych oraz czasu ekspozycji. Należy wziąć pod uwagę zarówno warunki ciągłe, jak i szczytowe przy doborze materiałów.
Czy to osłona termiczna wydechu?
Zazwyczaj chroni elementy wrażliwe na ciepło przed ciepłem spalin, zamiast izolować samą rurę wydechową. Typowe chronione elementy to węże, wiązki przewodów, przewody paliwowe, przewody EGR, przewody DEF, czujniki i złącza plastikowe.
Czy można dodać powłoki do konstrukcji?
Tak. Tkaniny powlekane lub zabezpieczone powierzchnie wewnętrzne przeznaczone do konkretnych zastosowań można ocenić pod kątem odporności na płyny, ścieranie, zanieczyszczenia lub strzępienie się krawędzi. Powłokę należy dobrać w zależności od temperatury pracy i warunków ekspozycji.
Czy możecie dostarczyć prototypy przed rozpoczęciem produkcji masowej?
Tak. Zaleca się produkcję prototypu w celu sprawdzenia dopasowania, kolejności montażu, położenia elementów złącznych, dostępu serwisowego i właściwości termicznych przed zatwierdzeniem produktu do powtórnej produkcji.
Zamów niestandardową osłonę termiczną
Prześlij do BSTFLEX swój rysunek, próbkę, temperaturę roboczą, informacje o źródle ciepła i szacunkową ilość. Nasz zespół przeanalizuje geometrię, zaleci odpowiednią konstrukcję wielowarstwową i przygotuje rozwiązanie specyficzne dla danego komponentu, dostosowane do wymagań prototypu lub produkcji.
Skontaktuj się z BSTFLEX, aby uzyskać wycenę lub ocenę prototypu
