Osłona termiczna filtra cząstek stałych w silnikach Diesla musi pracować w środowisku, które wielokrotnie zmienia się między zimnym rozruchem, normalną pracą układu wydechowego, regeneracją a wyłączeniem. Może również znajdować się pod ciężarówką lub maszyną, gdzie wibracje, wilgoć, zanieczyszczenia drogowe i ograniczona przestrzeń montażowa są częścią codziennej eksploatacji.
Z tego powodu materiału na osłonę termiczną DPF nie należy dobierać wyłącznie na podstawie liczby określającej temperaturę. Gotowa osłona musi chronić pobliskie elementy, zachowując jednocześnie swoją geometrię, integralność mocowania i wymagany prześwit przez cały cykl pracy.
BSTFLEX dostarcza tłoczony materiał na osłony termiczne ze stali nierdzewnej do niestandardowych barier termicznych układu wydechowego i układu oczyszczania spalin w silnikach Diesla. Materiał można ciąć, składać, tłoczyć i formować zgodnie z wymaganą geometrią DPF, DOC, rury wydechowej lub osłony podwozia.

Filtr cząstek stałych w silnikach Diesla wychwytuje cząstki stałe ze strumienia spalin. Podczas regeneracji nagromadzona sadza jest utleniana przy użyciu podwyższonych temperatur układu wydechowego.
Tworzy to problem zarządzania ciepłem, który różni się od konwencjonalnego panelu nadwozia o niskiej temperaturze. Zespół oczyszczania spalin może znajdować się blisko:
Zadaniem osłony termicznej DPF jest kontrolowanie ciepła docierającego do tych otaczających elementów bez zakłócania działania, inspekcji lub konserwacji układu oczyszczania spalin.
Terminy te są często używane zamiennie, ale mogą opisywać różne konstrukcyjnie rozwiązania.
Osłona termiczna DPF może być osobną formowaną barierą metalową umieszczoną wokół lub obok elementu układu oczyszczania spalin.
Izolacja DPF może odnosić się do warstwy izolacyjnej wbudowanej w osłonę wielowarstwową lub inny zespół termiczny.
Rysunek zakupowy powinien zatem określać, czy wymóg dotyczy:
Produkty te mogą zawierać podobne materiały metalowe, ale mają bardzo różne wymagania dotyczące grubości, produkcji i parametrów termicznych.
Stal nierdzewna jest praktyczną rodziną materiałów do osłon układów oczyszczania spalin w silnikach Diesla, ponieważ zastosowanie to łączy ekspozycję na wysoką temperaturę z wymogami konstrukcyjnymi i środowiskowymi.
Osłona DPF może być narażona na:
Wymagania te sprawiają, że obok wydajności termicznej ważna jest również trwałość mechaniczna.

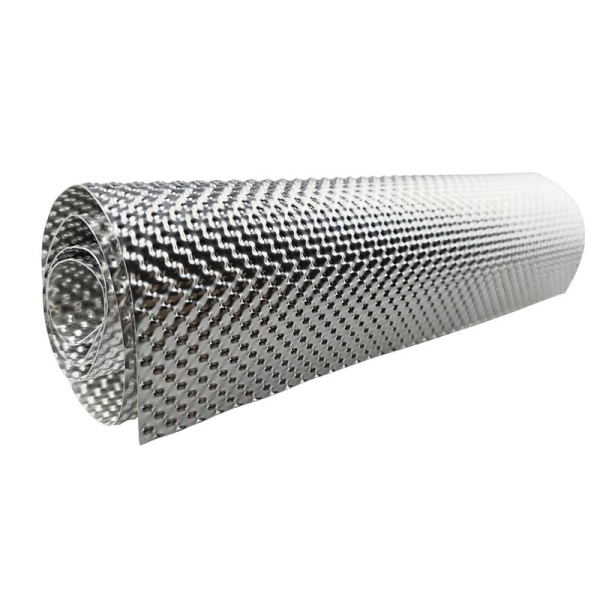

Produkt BSTFLEX Arkusz bariery termicznej ze stali nierdzewnej wykorzystuje konstrukcję wytłaczaną zamiast całkowicie płaskiej powierzchni. Taka geometria może poprawić sztywność cienkiego metalu i pomóc gotowej osłonie zachować kształt po cięciu i formowaniu.

Zapytanie ofertowe zawierające wyłącznie określenie „osłona termiczna DPF ze stali nierdzewnej” nie definiuje w pełni materiału.
Gatunek stali nierdzewnej wpływa na takie właściwości jak:
Jeśli producent pojazdu lub sprzętu zatwierdził już dany gatunek, należy uwzględnić ten konkretny wymóg na rysunku i w specyfikacji zakupowej.
Jeśli wybór materiału pozostaje otwarty, należy podać środowisko pracy i wymagania aplikacji, aby można było przeanalizować kandydackie gatunki przed pobraniem próbek.
Nie należy zastępować jednego gatunku stali nierdzewnej innym tylko dlatego, że oba są reklamowane handlowo jako żaroodporna stal nierdzewna.
Lokalizacja osłony zmienia jej obciążenie cieplne.
Osłona umieszczona blisko obudowy DPF znajduje się w trudniejszych warunkach termicznych i zazwyczaj wymaga starannego doboru gatunku materiału, mocowań, rozszerzalności cieplnej oraz lokalnych prześwitów.
Osłona przymocowana do podwozia lub konstrukcji podłogi może znajdować się dalej od DPF i służyć głównie jako bariera radiacyjna chroniąca nadwozie pojazdu oraz pobliskie układy.
Tam, gdzie pojedyncza warstwa metalu nie jest w stanie zapewnić wymaganego stanu po stronie chronionej w dostępnej przestrzeni montażowej, do zespołu można włączyć warstwę izolacyjną.
Te trzy konstrukcyjne rozwiązania nie powinny mieć tej samej specyfikacji materiałowej bez analizy inżynieryjnej.
Metalowa osłona termiczna nie powinna być oceniana w oderwaniu od szczeliny montażowej.
Gdy metal jest oddzielony od DPF lub powierzchni układu wydechowego, konstrukcja może ograniczać bezpośrednie przewodzenie ciepła i wykorzystywać arkusz głównie jako barierę radiacyjną.
Jeśli metal zostanie umieszczony bezpośrednio przy gorącym komponencie, styk ten utworzy ścieżkę przewodzącą.
Oznacza to, że dwie osłony wykonane z tej samej stali nierdzewnej mogą działać inaczej tylko dlatego, że jedna ma skuteczną szczelinę powietrzną, a druga nie.
Rysunek powinien zatem określać:
Sprawdź minimalny prześwit przy gorącym układzie wydechowym oraz w warunkach spodziewanego ruchu pojazdu, a nie tylko wtedy, gdy układ jest zimny w warsztacie.

Duże płaskie powierzchnie z cienkiej blachy nierdzewnej mogą stosunkowo łatwo się odkształcać. Zwiększenie grubości metalu może poprawić sztywność, ale zwiększa również masę i zużycie materiału.

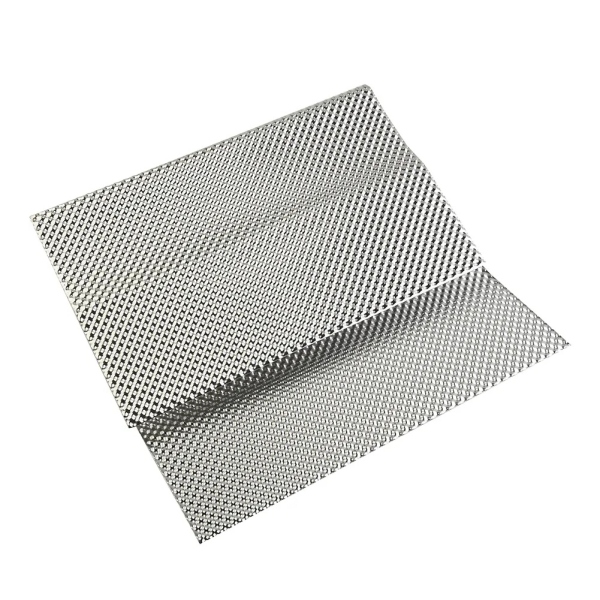

Tłoczenie nadaje blasze trójwymiarową geometrię i może poprawić stabilność konstrukcyjną bez polegania wyłącznie na grubszym materiale bazowym.
W przypadku osłon termicznych układu oczyszczania spalin silników Diesla, tłoczona struktura może wspomagać:
Wzór przetłoczeń musi być kompatybilny z kolejną operacją formowania. Obszary wokół ciasnych gięć, otworów lub miejsc montażu mogą wymagać innego podejścia do narzędzi niż szeroki środek panelu.
| Konstrukcja | Typowa rola konstrukcyjna | Główne elementy do określenia |
|---|---|---|
| Pojedyncza tłoczona warstwa ze stali nierdzewnej | Sztywna bariera radiacyjna o kontrolowanym odstępie | Gatunek, grubość, wzór, geometria, szczelina powietrzna i mocowanie |
| Podwójna warstwa metalu | Tworzy dodatkową separację wewnątrz zespołu osłony | Powłoka wewnętrzna i zewnętrzna, odstępy, łączenie i konstrukcja krawędzi |

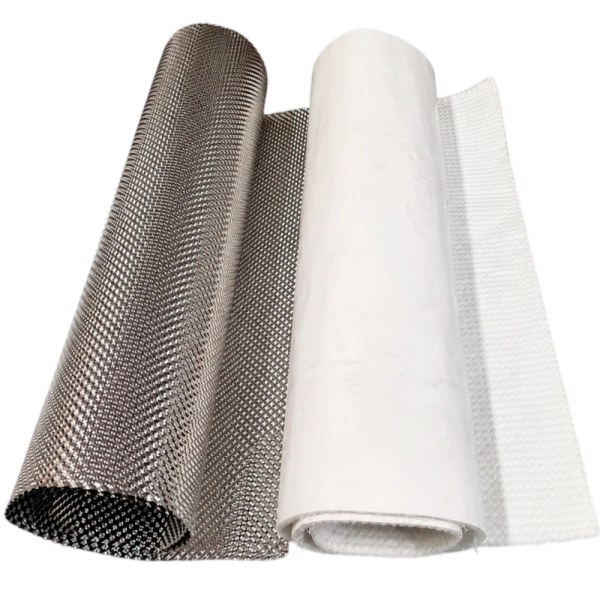

| Okładzina ze stali nierdzewnej plus izolacja | Zwiększa opór termiczny tam, gdzie sama bariera metalowa jest niewystarczająca | Okładzina, materiał izolacyjny, grubość, podłoże i zamknięcie krawędzi |
| W pełni uformowany zespół izolowany | Specyficzna dla aplikacji ochrona termiczna gotowa do montażu | Kompletny rysunek, interfejsy, wymagania termiczne i kryteria akceptacji |
Nie należy przekładać odporności temperaturowej stali nierdzewnej bezpośrednio na izolację, podłoże, elementy złączne lub ukończony zespół. Każda warstwa musi być odpowiednia dla swoich własnych warunków pracy.
Osłona termiczna DPF nie powinna być walidowana wyłącznie podczas pracy silnika w stanie ustabilizowanym.
Program testowy powinien odzwierciedlać odpowiedni cykl pracy układu oczyszczania spalin, w tym warunki powodujące najwyższą temperaturę osłony lub chronionego komponentu.
W zależności od programu pojazdu może to obejmować:
Nie zakładaj, że najwyższa temperatura występuje podczas ruchu pojazdu. Zmniejszony przepływ powietrza po zmianie cyklu pracy lub wyłączeniu może zmienić temperaturę wokół zespołu oczyszczania spalin.
Nagrzewanie zmienia wymiary elementów wydechowych i ich osłon. Chłodzenie odwraca ten ruch.
Jeśli osłona ze stali nierdzewnej jest mocno ograniczona w kilku punktach mocowania, wielokrotne rozszerzanie i kurczenie się może powodować naprężenia lokalne wokół wypustek, elementów złączy, gięć lub otworów.
Projekt mocowania powinien zatem uwzględniać ruch termiczny, a także wibracje.
Przydatne funkcje mogą obejmować specyficzne dla projektu elementy:
Są to opcje konstrukcyjne, a nie uniwersalne wymagania. Ich wymiary i zastosowanie muszą zostać opracowane dla konkretnej osłony.
Szczelina powietrzna wokół głównego panelu nie zapobiega przewodzeniu ciepła przez wspornik lub element złącza połączony z gorącym elementem wydechu.
Podczas przeglądu osłony DPF należy prześledzić pełną ścieżkę ciepła przez:
Jeśli chroniony komponent pozostaje zbyt gorący, mimo że powierzchnia szerokiej osłony sprawdza się dobrze, przewodzące mocowanie może być jednym z obszarów wymagających zbadania.
Wiele układów oczyszczania spalin w silnikach Diesla jest umieszczonych pod pojazdami użytkowymi, autobusami, sprzętem budowlanym lub innymi maszynami.
Dlatego osłona może napotkać warunki, które nie występują w chronionym laboratoryjnym teście termicznym.
W zależności od zastosowania walidacja może wymagać uwzględnienia:
Materiał, który przechodzi wstępny test cieplny, powinien nadal zostać oceniony pod kątem warunków trwałości istotnych dla pojazdu.
Układy DPF są zespołami serwisowanymi. Osłona termiczna nie powinna zamieniać rutynowej inspekcji lub serwisu filtra w niepotrzebną czynność demontażu.
Przed sfinalizowaniem zarysu osłony należy określić wymagania dotyczące dostępu do:
Jeśli osłona musi zostać zdemontowana podczas normalnej konserwacji, konstrukcja mocowania powinna umożliwiać wielokrotny montaż bez niekontrolowanego odkształcenia.
Dostęp serwisowy powinien być pokazany na rysunku złożeniowym, a nie odkryty dopiero po zainstalowaniu pierwszej osłony produkcyjnej.
Nowoczesne układy oczyszczania spalin w silnikach Diesla mogą zawierać kilka elementów, takich jak katalizator utleniający dla silników Diesla, filtr cząstek stałych oraz system selektywnej redukcji katalitycznej.
Nie należy używać określenia „osłona DPF” jako ogólnej nazwy każdej bariery termicznej w całym zespole oczyszczania spalin.
W przypadku rysunku OEM należy określić rzeczywistą lokalizację:
Dzięki temu rozmowy z dostawcami są bardziej precyzyjne i pomagają zapobiegać traktowaniu różnych stref termicznych jako jednego, identycznego wymagania materiałowego.
Konwencjonalna osłona rury wydechowej dotyczy przede wszystkim ciepła wytwarzanego przez spaliny przepływające przez rurę. Osłona w obszarze DPF jest częścią większego środowiska oczyszczania spalin, które może doświadczać zmiennych warunków termicznych związanych z pracą i regeneracją filtra.
Z tego powodu specyfikacja osłony rury nie powinna być automatycznie kopiowana do zespołu DPF bez przeglądu:
Szersze opcje zarządzania ciepłem układu wydechowego można znaleźć w ofercie BSTFLEX Exhaust Heat Shield Insulation.
Etap dostawy należy określić przed wyceną.
Materiał surowy: wytłaczana blacha ze stali nierdzewnej dostarczana do samodzielnego cięcia i formowania przez klienta.
Wykroje: określony profil płaski gotowy do dalszego formowania.
Element formowany: trójwymiarowa osłona metalowa z wymaganymi gięciami, otworami, wypustkami i krawędziami.
Element izolowany: kompletna osłona zawierająca warstwy metalu i izolacji termicznej.
Jeśli wymagany jest gotowy element tłoczony, klienci mogą również zapoznać się z produktami BSTFLEX Osłony termiczne tłoczone z metalu asortyment.
| Pozycja rysunku | Wymagane informacje |
|---|---|
| Materiał | Gatunek stali nierdzewnej i odpowiednia specyfikacja materiałowa |
| Grubość materiału bazowego | Nominalna grubość (gauge) i tolerancja |
| Tłoczenie | Odniesienie do wzoru, orientacja i wymagania dotyczące kontrolowanego profilu |
| Geometria końcowa | Ogólny obrys, zakrzywione powierzchnie, kołnierze i formowane elementy |
| Montaż | Otwory, szczeliny, wypustki, wsporniki i bazy montażowe |
| Prześwit | Wymagany odstęp od DPF i otaczających komponentów |
| Krawędzie | Przycięte, pozbawione zadziorów, zawinięte, zagięte lub w innym określonym stanie |
| Konstrukcja warstwowa | Jednowarstwowa, wielowarstwowa metalowa lub metal z izolacją |
| Strona od źródła ciepła | Wyraźnie zaznaczona orientacja |
Dostawcy materiałów mogą efektywniej ocenić projekt, gdy wymaganie termiczne opisuje instalację, zamiast podawać jedną odizolowaną temperaturę.
Przydatne informacje obejmują:
Określ, które wartości zostały zmierzone, obliczone lub oszacowane. Zapobiega to traktowaniu wczesnego założenia projektowego jako zweryfikowanego wymagania produkcyjnego w późniejszym czasie.
Certyfikaty materiałowe określają informacje o dostarczonym metalu. Nie potwierdzają one wydajności termicznej zainstalowanej osłony DPF.
Walidacja pojazdu lub sprzętu powinna obejmować kompletny zespół.
Wydajność cieplna: zmierzyć zabezpieczone komponenty w uzgodnionym cyklu pracy, uwzględniając w stosownych przypadkach warunki związane z regeneracją.
Trwałość mechaniczna: skontrolować wypustki, otwory, szwy i kształt w stanie swobodnym po wymaganym cyklu i ekspozycji na drgania.
Prześwit: zweryfikować, czy osłona nie dotyka DPF, rury wydechowej ani sąsiednich układów podczas pracy.
Trwałość środowiskowa: ocenić korozję lub zanieczyszczenie, jeśli dotyczy to danej instalacji.
Serwisowalność: potwierdzić, że wymagane czujniki, obejmy i złącza serwisowe filtra pozostają dostępne.
Stal nierdzewna jest powszechnie odpowiednia do osłon termicznych DPF i układów oczyszczania spalin silników Diesla, ponieważ zastosowania te mogą łączyć wysoką ekspozycję na ciepło, wibracje i warunki środowiskowe pod podwoziem. Dokładny gatunek stali nierdzewnej i konstrukcja osłony powinny być dobrane do konkretnego układu.
Filtr DPF pracuje w środowisku o wysokiej temperaturze spalin i może doświadczać podwyższonych obciążeń cieplnych podczas regeneracji. Osłona termiczna pomaga kontrolować narażenie na ciepło otaczających komponentów pojazdu lub sprzętu.
Aluminium można rozważyć w przypadku niektórych wtórnych lub montowanych na nadwoziu barier radiacyjnych, jeśli pozwalają na to zmierzone warunki termiczne. Dopasowaną osłonę DPF należy dobierać na podstawie jej rzeczywistego środowiska pracy, a nie wyłącznie ze względu na wagę.
Nie. Blacha ze stali nierdzewnej może tworzyć metalową barierę lub powłokę zewnętrzną. Izolowana osłona DPF zawiera również oddzielną warstwę izolacji termicznej. Kompletna konstrukcja powinna być przedstawiona w specyfikacji.
Zwiększenie grubości metalu zmienia wytrzymałość mechaniczną i sztywność, ale sama grubość blachy nie definiuje ochrony termicznej. Szczelina powietrzna, pokrycie, stan powierzchni, warstwy izolacyjne i ścieżki przewodzenia ciepła montażu również wpływają na wydajność.
Tak, gdy regeneracja reprezentuje istotne warunki pracy w wysokiej temperaturze dla danej aplikacji. Cykl walidacyjny powinien odwzorowywać warunki termiczne, z którymi ma się spotkać osłona produkcyjna.
BSTFLEX dostarcza tłoczoną blachę barierową ze stali nierdzewnej oraz obsługuje niestandardowe rozmiary arkuszy, wzory i projekty formowanych osłon termicznych zgodnie z rysunkami, próbkami i wymaganiami aplikacji.
BSTFLEX dostarcza tłoczoną blachę barierową termiczną ze stali nierdzewnej do filtrów cząstek stałych, katalizatorów, rur wydechowych i innych projektów ochrony termicznej pojazdów osobowych lub ciężarowych.
Wyślij rysunek zespołu układu oczyszczania spalin, wymagany gatunek stali nierdzewnej, grubość metalu bazowego, wymóg wytłaczania, gotowe wymiary i ilość prototypową. Dołącz pozycję DPF, układ montażowy, dostępny prześwit oraz warunki pracy, jeśli są dostępne.
W przypadku wyjątkowo wymagających środowisk termicznych, w których rozważany jest stop niklu, BSTFLEX oferuje również materiał na osłonę termiczną Inconel Alloy 625. Alternatywę należy ocenić pod kątem określonych wymagań materiałowych, a nie traktować jako automatyczne ulepszenie.
Wyślij swój rysunek osłony termicznej DPF i zapytanie ofertowe do BSTFLEX w celu przeglądu materiałów, prototypów i produkcji OEM.
