Firma BSTFLEX produkuje tłoczone osłony termiczne turbosprężarek przeznaczone do gorącej strony układów turbodoładowania w pojazdach i przemyśle. Każda metalowa osłona jest formowana wokół dostępnej przestrzeni, punktów montażowych i komponentów wymagających ochrony. Prosimy o przesłanie rysunku, próbki lub zdjęć instalacji, abyśmy mogli ocenić kształt, materiał i sposób mocowania dla Państwa projektu.

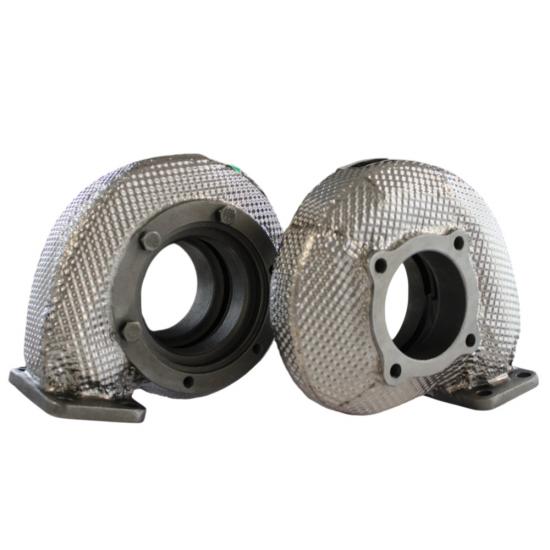

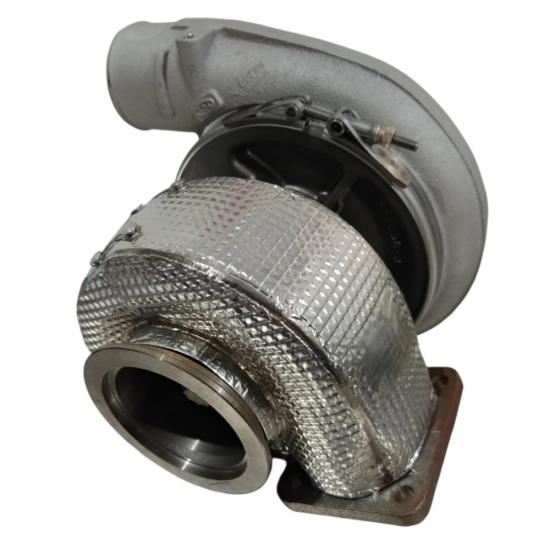

Metalowa osłona w kształcie przeznaczonym do montażu turbosprężarki
Turbosprężarka znajduje się blisko przewodów, okablowania, czujników i paneli nadwozia. Sztywna osłona stanowi określoną barierę między tymi elementami a obudową turbiny lub pobliskimi elementami układu wydechowego. Jej wydajność zależy od geometrii montażu, w tym pokrycia, prześwitu, przepływu powietrza i sposobu, w jaki ciepło może przenikać przez punkty mocowania.
Możemy opracować profil tłoczony z formowanymi żebrami lub wytłoczeniami, tam gdzie projekt wymaga dodatkowej sztywności. Otwory i kształty krawędzi można zaplanować wokół wlotu i wylotu turbiny, osprzętu zaworu upustowego, siłowników, czujników i dostępu serwisowego. Ostateczny projekt musi również uwzględniać rozszerzalność cieplną i unikać kontaktu z częściami ruchomymi lub wrażliwymi na ciepło.
Opcje konstrukcyjne dla projektów OEM
| Element projektu | Wybory projektu do zdefiniowania |
|---|---|
| Metal | Stal nierdzewna jest powszechnym punktem wyjścia dla osłony npo stronie turbiny. Pozostałe metale są sprawdzane pod kątem rzeczywistej lokalizacji, narażenia na temperaturę, warunków korozyjnych i wymagań dotyczących formowania. |
| Struktura | Formowana pojedyncza powłoka metalowa lub izolowany zespół metalowy, gdy wymaga tego cel termiczny i dostępna przestrzeń. Konstrukcja warstwowa jest uzgadniana dla konkretnego projektu. |
| Kształt | Wytłoczenia konturowe, miejscowe, koraliki, zagięcia, wycięcia i obróbka krawędzi na podstawie rysunku i planu narzędziowego. |
| Załącznik | Otwory montażowe, wsporniki lub inne określone elementy mocujące; lokalizacja i metoda montażu są sprawdzane pod kątem zgodności z rzeczywistą instalacją turbosprężarki. |
| Dostarczać | Wymagania dotyczące prototypów i powtarzalnej produkcji, punkty kontroli i opakowania uzgadniane są podczas wyceny. |
Gatunek materiału, grubość blachy, izolacja, tolerancje i parametry temperaturowe są określone dla danego zastosowania. Sam gatunek metalu lub temperatura próby nie określają temperatury osiąganej po stronie chronionej zamontowanej osłony.
Gdzie można użyć tarczy
- Obudowa turbiny turbosprężarki i sąsiadujące z nią elementy strony gorącej
- Komory silnika z ograniczoną przestrzenią wokół przewodów, kabli lub czujników
- Wylot spalin turbosprężarki i pobliskie panele nadwozia lub wyposażenia
- Zespoły silników OEM, programy wymiany i niestandardowe instalacje turbosprężarek
Od próbki do części produkcyjnej
W przypadku nowej części najpierw sprawdzamy źródło ciepła, chronione części oraz dostępną przestrzeń na metalową osłonę. Następnie analizujemy rysunek lub próbkę pod kątem formowania, montażu, bezpieczeństwa krawędzi i powtarzalnej kontroli. Dopasowanie prototypu i wydajność cieplną należy sprawdzić w rzeczywistym zespole klienta przed zatwierdzeniem specyfikacji produkcyjnej.
Jeżeli projekt wymaga również osłony kolektora wydechowego, zapoznaj się z naszą ofertąosłona termiczna kolektora wydechowego. Aby uzyskać materiał wyjściowy do formowania metalu, zobacztłoczona blacha osłony termicznej ze stali nierdzewnej. Przeglądajosłony termiczne z tłoczenia metaluzakres dla innych formowanych komponentów.
Co uwzględnić w zapytaniu ofertowym
Prosimy o przesłanie rysunku 2D lub modelu 3D, jeśli jest dostępny, układu turbosprężarki i układu wydechowego, wymaganego pokrycia, miejsc montażu, minimalnych odstępów, przewidywanych warunków termicznych, narażenia na działanie czynników środowiskowych, ilości docelowej oraz wszelkich wymagań dotyczących testów lub inspekcji. W przypadku braku rysunku pomocne będą zdjęcia zamontowanego obszaru i istniejącej części. Przeanalizujemy te informacje i zaproponujemy kolejny etap pobierania próbek.
Często zadawane pytania
Czy to jest ten sam produkt co koc turbo?
Nie. Ta strona opisuje sztywną, formowaną metalową osłonę termiczną z określonym sposobem montażu. Koc turbiny to elastyczna osłona izolacyjna zakładana na obudowę turbiny. Wybór zależy od układu montażowego i celu termicznego.
Czy da się wykonać tarczę na podstawie istniejącego egzemplarza?
Tak. Prześlij próbkę lub wyraźne zdjęcia z wymiarami, szczegółami montażu i planowanym zastosowaniem. Rysunek lub model 3D pomoże potwierdzić krytyczne punkty dopasowania przed obróbką i pobraniem próbki.
Jaką temperaturę wytrzymuje tarcza?
Nie ma jednej oceny dla każdej tłoczonej osłony termicznej turbosprężarki. Na wynik wpływają gatunek metalu, konstrukcja, odległość od źródła ciepła, przepływ powietrza i cykl pracy. Należy podać warunki pracy i docelową temperaturę po stronie chronionej, aby umożliwić ocenę projektu.
