Wypełnienie tłumika wydechu morskiego: Włókno szklane, wełna stalowa i kwestie wilgoci

Oct 29, 2026

Wytłumienie wydechu morskiego – wypełnienie jest stosowane tylko wtedy, gdy konstrukcja tłumika obejmuje wewnętrzną sekcję wypełnienia absorpcyjnego. W zastosowaniach morskich pierwszym pytaniem przy zakupie powinno być zatem to, czy układ wydechowy jest suchy, mokry, czy jest to układ połączony z sekcją suchą przed wtryskiem wody.

Suchy tłumik wydechu morskiego może wykorzystywać włókno szklane, wełnę ze stali nierdzewnej i inne wysokotemperaturowe materiały wypełniające wokół perforowanego rdzenia lub za perforowanym metalem. Mokry układ wydechowy działa inaczej: woda chłodząca jest wtryskiwana do strumienia spalin, a wiele tłumików morskich montowanych za silnikiem wykorzystuje wodę, komory i elementy formowane zamiast konwencjonalnego włóknistego wypełnienia tłumika.

BSTFLEX dostarcza materiały wypełniające do tłumików i wydechów do zastosowań, w których wewnętrzne włókno akustyczne jest częścią zatwierdzonego projektu. Ten przewodnik wyjaśnia, jak dobrać wypełnienie do morskich silników wysokoprężnych, suchych tłumików morskich i innych systemów wydechowych statków, które wykorzystują włókniste media akustyczne.

marine silencer insulation wool

Najpierw zidentyfikuj suchy lub mokry morski układ wydechowy

Pojęcia tłumika morskiego i wyciszacza morskiego obejmują kilka bardzo różnych konfiguracji układu wydechowego.

Układ wydechowy Co się dzieje w systemie Konsekwencje dla zakupu wypełnienia
Suchy wydech morski Gorący gaz wydechowy przepływa przez metalowe rury wydechowe bez wtrysku wody chłodzącej w danej sekcji. Tłumik absorpcyjny może wykorzystywać wysokotemperaturowe wewnętrzne wypełnienie akustyczne, jeśli przewiduje to jego konstrukcja.
Mokry wydech morski Woda chłodząca jest wtryskiwana do strumienia spalin za silnikiem lub punktem mieszania. Nie zakładaj, że wymagane jest konwencjonalne włókniste wypełnienie tłumika. Potwierdź wewnętrzną budowę mokrego tłumika lub separatora wody.
Układ połączony Po suchej sekcji wydechowej następuje wtrysk wody oraz sekcja mokra znajdująca się dalej w układzie. Określ, czy uszczelnienie znajduje się w sekcji suchej, sekcji mokrej, czy w osobnym zespole tłumika.

Ta dystynkcja zapobiega powszechnemu błędu przy zakupie: zamówieniu marine exhaust packing do separatora wody lub tłumika mokrego, który nie został zaprojektowany do zawierania włóknistych mediów akustycznych.


Mokre tłumiki wydechowe jednostek pływających nie automatycznie oznaczają aplikacje z uszczelnieniem

W mokrym układzie wydechowym jednostki pływającej woda morska lub inny strumień wody chłodzącej silnik jest wtryskiwany do gorącego gazu wydechowego. Obniża to temperaturę w dalszej części układu, a także przyczynia się do tłumienia dźwięku.

System może wtedy obejmować:

  • wąż układu wydechowego mokrego;
  • separator wody;
  • tłumik z podnoszeniem;
  • tłumik mokry;
  • separator wody;
  • łabędzi szyja;
  • elementy wylotu za drta.

Wielu z tych produktów wykorzystuje formowany polimer wzmocniony włóknem szklanym lub inne konstrukcje odporne na korozję i opiera się na gospodarce wodnej oraz komorach wewnętrznych, a nie na wymiennym wypełnieniu tłumika.

Przed wyceną wymiany marine muffler packing zażądaj rysunku, zdjęcia wnętrza lub oryginalnej specyfikacji wykazującej, że włókniste wypełnienie faktycznie znajduje się wewnątrz komponentu.


Gdzie włókniste wypełnienie pasuje w systemie wydechowym jednostki pływającej

Włókniste wypełnienie akustyczne ma większe znaczenie tam, gdzie system wydechowy jednostki pływającej zawiera suchy tłumik absorpcyjny.

Typowa sekcja absorpcyjna może zawierać:

  • perforowaną rurę wydechową;
  • metalową warstwę od strony rdzenia, jeśli jest wymagana;
  • włókno szklane lub inne włókno akustyczne;
  • siatkę lub tkaninę przytrzymującą;
  • zewnętrzną metalową powłokę.

Niektóre większe morskie układy wydechowe silników diesla lub generatorów pomocniczych mogą wykorzystywać sekcje absorpcyjne i reaktywne w tym samym tłumiku.

Zaznacz obszar wypełnienia akustycznego na rysunku tłumika. Nie dodawaj włókna do:

  • głównego przewodu spalinowego;
  • komór reaktywnych;
  • przewodów odprowadzających;
  • sekcji wtrysku wody;
  • odwodenników;
  • zbiorników kondensatu;
  • lub innej wnęki nieprzeznaczonej do pakowania.

marine silencer insulation wool

Wypełnienie z włókna szklanego do morskich układów wydechowych

Wypełnienie z włókna szklanego do morskich układów wydechowych może być rozważone dla odpowiedniego suchego tłumika absorpcyjnego, gdy określona klasa szkła i konstrukcja odpowiadają termicznym i mechanicznym warunkom pracy.

BSTFLEX oferuje kilka form dostawy włókna szklanego:

Specyfikacja zakupowa powinna określać coś więcej niż tylko włókno szklane.

Zdefiniuj:

  • gatunek włókna szklanego;
  • konstrukcję ciągłą, teksturyzowaną, luźną lub matę;
  • suchą masę napełnienia;
  • wymiary arkusza lub elementu;
  • gęstość pakowania, jeśli została już zatwierdzona;
  • warunki temperatur;
  • strukturę przytrzymującą;
  • wymagania dotyczące walidacji próbek.


Narażenie na wilgoć musi być precyzyjnie zdefiniowane

Określenie „morski” nie oznacza automatycznie, że wypełnienie jest stale zanurzone w wodzie morskiej.

Możliwe warunki wilgotności obejmują:

  • wysoka wilgotność otoczenia w maszynowni;
  • kondensacja podczas chłodzenia;
  • sporadyczne wnikanie wody;
  • powietrze zawierające sól;
  • bezpośredni kontakt z wodą morską;
  • ciągła praca za punktem wtrysku wody.

Te warunki znacznie się różnią.

Materiał zatwierdzony dla suchego tłumika morskiego nie powinien być automatycznie uznawany za odpowiedni do bezpośredniego kontaktu z wodą morską. Jeśli woda może dotrzeć do materiału izolacyjnego, należy podać tę informację podczas doboru materiału oraz określić, czy konstrukcja tłumika jest przeznaczona do odwadniania i wysychania po zakończeniu pracy.


Nie używaj wagi mokrego materiału izolacyjnego jako specyfikacji napełnienia

Wilgoć może zwiększyć zmierzoną masę włóknistego materiału izolacyjnego bez zwiększania ilości suchego włókna akustycznego.

W przypadku produkcji OEM i kontroli jakości dostaw należy określić:

Masa suchego włókna

zamiast polegać wyłącznie na:

wadze całkowitej w stanie dostawy lub pod wpływem wilgoci.

Tam, gdzie kontrola wilgotności ma znaczenie, specyfikacja materiałowa powinna określać uzgodnioną podstawę kondycjonowania i ważenia.

Próbka używanego tłumika morskiego może również zawierać kondensat, sadzę, osady oleju lub soli. W związku z tym waga usuniętego materiału nie powinna być automatycznie traktowana jako pierwotny wsad produkcyjny.

marine silencer insulation wool

Kondensat i odpływ również w suchych tłumikach morskich

Nawet w nominalnie suchym układzie wydechowym morskim może dochodzić do kondensacji podczas wyłączania i chłodzenia.

Tam, gdzie tłumik zawiera elementy odwadniające, materiał izolacyjny nie powinien blokować:

  • otworów drenażowych;
  • kanałów w najniższych punktach;
  • obszarów gromadzenia kondensatu;
  • króćców serwisowych.

Zaznacz te cechy na rysunku wysłanym do dostawcy materiału izolacyjnego.

W przypadku materiału sypkiego należy określić, w którym miejscu włókno powinno się kończyć względem strefy odpływu. W przypadku mat lub gotowych pakietów należy uwzględnić wymagany prześwit w wykroju lub wymiarach gotowego komponentu.


Wełna ze stali nierdzewnej w izolacji tłumika morskiego

Niektóre suche tłumiki spalin morskich używają wata szklana do tłumika ze stali nierdzewnej lub warstwy włókien metalicznych w pobliżu perforowanego rdzenia.

Ta warstwa może pełnić inną funkcję niż główne wypełnienie akustyczne z włókna szklanego.

Określ:

  • stop stali nierdzewnej;
  • klasę lub wymiary włókien;
  • masę na jednostkę długości lub na element;
  • grubość zainstalowanej warstwy;
  • długość pokrycia;
  • zakład;
  • położenie względem perforowanego rdzenia;
  • oczekiwane narażenie na wilgoć i kondensat.

BSTFLEX dostarcza Wypełnienie tłumika wydechu z wełny ze stali nierdzewnej oraz Role z wełny ze stali nierdzewnej do odpowiednich konstrukcji wypełnień wydechu.


Nie zakładaj, że każdy gatunek stali nierdzewnej ma tę samą przydatność morską

Słowo nierdzewna nie definiuje jednego zachowania korozyjnego.

W zapytaniu ofertowym (RFQ) dla środowiska morskiego należy zidentyfikować stop następujących elementów:

  • wełna ze stali nierdzewnej;
  • wsporcza siatka druciana;
  • siatka przytrzymująca;
  • elementy złączne;
  • rdzeń perforowany w stosownych przypadkach.

Nie kopiuj oznaczenia stopu z jednego elementu na inny.

Na przykład wsporcza siatka z drutu nierdzewnego może wykorzystywać jeden stop, podczas gdy wełna inny. Pełna specyfikacja materiałowa powinna wymieniać każdy składnik oddzielnie.

Tam, gdzie możliwy jest kontakt z wodą morską, należy to wyraźnie określić i poddać proponowany materiał ocenie pod kątem rzeczywistego środowiska.


Owijka rdzenia i siatka podtrzymująca pełnią różne funkcje

Morski tłumik hałasu może wykorzystywać warstwę wełny stalowej obok perforowanego rdzenia oraz osobną siatkę metalową wokół głównego wypełnienia.

Warstwa od strony rdzenia może pomóc chronić otaczające włókno przed trudnymi warunkami panującymi po stronie gazów.

Siatka przytrzymująca pomaga utrzymać wypełnienie.

BSTFLEX dostarcza Siatka wydechowa ze stali nierdzewnej do przytrzymywania wypełnienia tłumika.

W przypadku siatki należy określić:

  • materiał;
  • średnicę drutu;
  • konstrukcję;
  • liczbę warstw;
  • wymiary cięcia;
  • wykończenie krawędzi;
  • zakład;
  • pozycję montażu.

Nie traktuj siatki jako włókna akustycznego ani nie wliczaj jej masy do ładunku suchego włókna szklanego.


Cykl pracy morskiego silnika wysokoprężnego wpływa na wymagania dotyczące wypełnienia

Silnik napędowy i morski generator pomocniczy mogą narażać tłumik wydechu na różne cykle pracy.

Podaj:

  • producenta silnika i model w stosownych przypadkach;
  • rodzaj paliwa;
  • zastosowanie napędowe lub jako generator pomocniczy;
  • normalne obciążenie robocze;
  • czas trwania ciągłej pracy;
  • ciągła temperatura spalin;
  • szczytowa temperatura spalin;
  • miejsce pomiaru temperatury;
  • dostępne dane dotyczące przepływu spalin;
  • warunki drgań;
  • spodziewane narażenie na kondensat.

Nie dobieraj uszczelnienia wyłącznie na podstawie mocy lub pojemności skokowej silnika.

marine silencer insulation wool

Temperatura przy tłumiku jest bardziej przydatna niż ogólny numer silnika

Morska temperatura spalin zmienia się wzdłuż układu.

W celu przeglądu materiałowego określ, czy podana temperatura jest mierzona:

  • na wylocie z silnika;
  • za turbosprężarką;
  • na wlewie do tłumika;
  • w miejscu umieszczenia wypełnienia;
  • na płaszczu tłumika;
  • przed wtryskiem wody lub po nim.

Temperatura za wtryskiem wody nie powinna być używana jako specyfikacja termiczna dla suchego tłumika znajdującego się przed nim.

Podobnie, wysoka temperatura suchych spalin nie powinna być automatycznie przypisywana do mokrego tłumika znajdującego się za nim.


Oblicz objętość wypełnienia na podstawie rzeczywistej geometrycznej budowy suchego tłumika

Dla cylindrycznego suchego tłumika absorpcyjnego z wyśrodkowanym rdzeniem perforowanym:

V = π × (D2 - d2) × L / 4 000 000

przy wymiarach w milimetrach, gdzie:

  • V = teoretyczna objętość wypełnienia w litrach;
  • D = średnica wewnętrzna komory wypełnienia;
  • d = średnica zewnętrzna wykluczonego rdzenia lub powłoki warstwy wewnętrznej;
  • L = efektywna długość wypełnienia.

Odejmij elementy konstrukcyjne, przegrody i inne komponenty zajmujące komorę akustyczną.

W przypadku owalnych lub nieregularnych tłumików morskich należy użyć rzeczywistego rysunku lub powierzchni przekroju poprzecznego CAD zamiast stosować wzór kołowy.


Użyj zatwierdzonej masy suchego zasypu

Tam, gdzie gęstość po zainstalowaniu została już zweryfikowana:

Masa suchego włókna = objętość netto wypełnienia × zatwierdzona gęstość po zainstalowaniu.

To przekształca istniejący wymóg projektowy w wielkość produkcyjną. Nie określa to prawidłowej gęstości dla nowego morskiego tłumika.

W przypadku nowego projektu ilość pakowania powinna zostać ustalona w procesie projektowania i walidacji tłumika.

Nie należy przenosić gęstości pakowania z:

  • tłumika motocyklowego;
  • tłumika samochodowego;
  • tłumika generatora;
  • ani innego wydechu morskiego

bez potwierdzenia, że materiał, geometria i warunki pracy są porównywalne.


Pakowanie luzem dla producentów tłumików morskich

Producenci wydechów morskich mogą kupować materiał pakujący jako:

  • włókno luźne luzem;
  • włókno ciągłe lub przędzę;
  • maty lub arkusze;
  • elementy wstępnie przycięte;
  • porcje o wstępnie odważonej masie;
  • zawarte w osłonkach materiały pakujące;
  • niestandardowe elementy wyprodukowane na zamówienie.

W przypadku luźnego materiału uszczelniającego do wydechów morskich, należy zdefiniować masę netto opakowania osobno od ilości wymaganej w każdym tłumiku.

Opakowanie zbiorcze 10 kg lub 20 kg jest jednostką magazynową i wysyłkową. Nie określa ono ilości napełnienia jednego tłumika morskiego.

marine silencer insulation wool

Porcje o wstępnie odważonej masie do powtarzalnej produkcji

Tam, gdzie ten sam suchy tłumik morski jest montowany wielokrotnie, materiał pakujący może być dostarczany w porcjach o wstępnie odważonej masie.

Opakowanie pojedynczej porcji może identyfikować:

  • oznaczenie materiału;
  • masę suchego włókna;
  • numer części klienta;
  • rewizję rysunku tłumika;
  • numer partii;
  • kod kreskowy;
  • ilość w kartonie.

Może to ograniczyć ważenie przy linii produkcyjnej, ale korzyść tę należy ocenić pod kątem rzeczywistej metody produkcji producenta.

W przypadku projektów wykorzystujących luźne włókno szklane należy zapoznać się z produktem BSTFLEX Fiberglass Loose Fill Exhaust Muffler Packing.

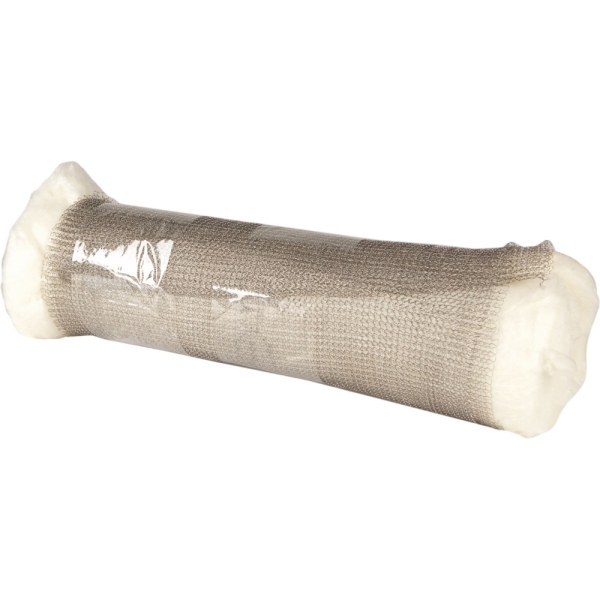

Zawarte materiały pakujące do montażu OEM w sektorze morskim

W miejscach, gdzie obsługa luźnych włókien jest niepożądana, można rozważyć zastosowanie zamkniętego elementu pakującego.

Produkt BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag zawiera przędzę z włókna szklanego wewnątrz struktury z tkanej siatki z włókna szklanego.

W przypadku dostaw OEM należy określić:

  • średnica wewnętrzna;
  • długość całkowita;
  • sucha masa wypełnienia z włókna szklanego;
  • masa gotowego elementu;
  • konstrukcja siatki;
  • zamknięcie końca;
  • trasa montażu;
  • opakowanie.

Zawarte wypełnienie z włókna szklanego powinno zostać dodatkowo ocenione pod kątem konkretnego tłumika morskiego i warunków wilgotnościowych. Sama torba z siatki nie potwierdza przydatności do bezpośredniego kontaktu z wodą morską.

marine muffler packing

Kontrola dostawcza wypełnienia tłumika morskiego

Pozycja kontrolna Co sprawdzić
Tożsamość materiału Zatwierdzona rodzina włókien, gatunek i odniesienie do produktu.
Ilość suchego materiału Masa netto włókna lub masa wypełnienia elementu zgodnie z zatwierdzoną podstawą.
Wymiary Wymiary arkusza, maty, rękawa lub dociętego elementu.
Warstwy metalowe Skoryguj specyfikacje wełny, siatki, ekranu i stopu w razie potrzeby.
Stan Brak niedopuszczalnej ekspozycji na wilgoć, zanieczyszczeń lub uszkodzeń opakowania.
Identyfikowalność Numer części, identyfikacja partii lub szarży oraz wymagana dokumentacja.
Opakowanie Prawidłowa ilość netto w opakowaniu, etykiety i konfiguracja kartonu.


Co należy sprawdzić w używanym tłumiku marine

Opracowując specyfikację wymiany materiału tłumiącego na podstawie istniejącego tłumika, należy udokumentować jego stan przed usunięciem starego materiału.

Sprawdź:

  • lokalizację pozostałego materiału tłumiącego;
  • obszary ubytku włókna;
  • plamy z wilgoci lub kondensatu;
  • osady soli;
  • zanieczyszczenie olejem lub sadzą;
  • stan perforowanego rdzenia;
  • stan wełny stalowej;
  • stan siatki zabezpieczającej;
  • drogę odpływową;
  • korozję lub uszkodzone elementy złączne.

Wagę usuniętego materiału należy traktować wyłącznie jako informację historyczną. Może ona już nie odzwierciedlać pierwotnego ładunku suchego wypełnienia.


Nie diagnozuj każdej awarii uszczelnienia morskiego jako uszkodzenia spowodowanego wilgocią

Utrata włókien lub słaba wydajność akustyczna mogą być również wynikiem:

  • nieprawidłowej ilości wypełnienia;
  • erozji gazowej;
  • uszkodzonego rdzenia perforowanego;
  • braku ochrony metalowej;
  • uszkodzonego ekranu przytrzymującego;
  • nieprawidłowego materiału;
  • słabej dystrybucji;
  • szczelin montażowych;
  • niezatwierdzonych warunków pracy.

Przed wymianą materiałów należy zarejestrować miejsce awarii oraz otaczającą konstrukcję.

Przełączenie na inne włókno wyłącznie dlatego, że statek operuje w środowisku morskim, może ukryć rzeczywistą przyczynę problemu.

marine silencer insulation wool

OEM Marine Exhaust Packing RFQ

Pole RFQ Informacje do podania
Zastosowanie morskie Silnik napędowy, silnik pomocniczy, generator lub inne wyposażenie statku.
Typ wydechu Układ wydechowy suchy, mokry lub kombinowany.
Miejsce umieszczenia materiału izolacyjnego Tłumik suchy, sekcja przednia, sekcja tylna lub inna zidentyfikowana wnęka akustyczna.
Geometria tłumika Wymiary rdzenia, wymiary powłoki wewnętrznej i rysunek strefy izolacji.
Materiał Istniejące zatwierdzone wypełnienie lub proponowane włókno szklane, wełna ze stali nierdzewnej lub inny materiał.
Wymaganie dotyczące napełnienia Masa w stanie suchym, zatwierdzona gęstość lub wymaganie projektowe.
Warunki wilgotnościowe Suche środowisko maszynowni, narażenie na kondensat, powietrze o wysokim zasoleniu, sporadyczne wlewanie się wody lub bezpośredni kontakt z wodą.
Temperatura Wartości ciągłe i szczytowe wraz z miejscem pomiaru.
System utrzymania materiału Owijka rdzenia, wełna nierdzewna, siatka, tkanina lub inne warstwy.
Format dostawy Włókno luzem, rolka, mata, wstępnie-przycięty element, wcześniej odważona porcja lub element zamknięty.
Wymaganie handlowe Ilość próbek, prodzlecenie produkcyjne, roczne zapotrzebowanie, etykiety i opakowania.


Pytania dotyczące pakowania tłumika spalin morskich

Czy każdy tłumik morski używa wypełnienia z włókna szklanego?

Nie. W wielu mokrych tłumikach wydechu morskiego zastosowano konstrukcje z zarządzaniem wodą i komorami zamiast konwencjonalnego, wymiennego wypełnienia włóknistego. Przed zamówieniem materiału należy potwierdzić budowę wewnętrzną.

Czy wygłuszenie tłumika z włókna szklanego może być stosowane w suchym tłumiku spalin morskich?

Włókno szklane można rozważyć tam, gdzie suchy tłumik absorpcyjny jest przeznaczony do pakowania włóknistego, a wypróbowany gatunek szkła, odporność temperaturowa i konstrukcja przytrzymująca są zatwierdzone dla danej aplikacji.

Czy wygłuszenie tłumika może być zainstalowane za wtryskiem wody morskiej?

Nie zakładaj, że konwencjonalne uszczelnienie do wydechów suchych nadaje się do sekcji mokrej. Przed użyciem pakunku włóknistego w miejscach, gdzie może mieć kontakt z wodą morską, upewnij się co do projektu producenta tłumika i przeznaczenia materiału.

Czy uszczelnienie wydechu morskiego wymaga wełny ze stali nierdzewnej?

Nie każdy tłumik tego wymaga. Wełna ze stali nierdzewnej może być stosowana w pobliżu perforowanego rdzenia, gdy zatwierdzony projekt wymaga metalowej warstwy ochronnej.

Czy uszczelnienie tłumika wydechu morskiego to to samo, co izolacja wydechu morskiego?

Nie. Wewnętrzne wypełnienie tłumika zapewnia izolację akustyczną wewnątrz odpowiedniego tłumika. Zewnętrzna izolacja układu wydechowego kontroluje wymianę ciepła z rur, kolektorów lub obudów tłumików.

Czy BSTFLEX może dostarczać materiały do wypełnienia tłumików morskich luzem?

BSTFLEX może zapewnić włókno szklane luzem, wełnę ze stali nierdzewnej, maty, wstępnie przycięte elementy, odważone porcje oraz prefabrykowane elementy wypełniające do odpowiednich projektów suchych tłumików morskich.

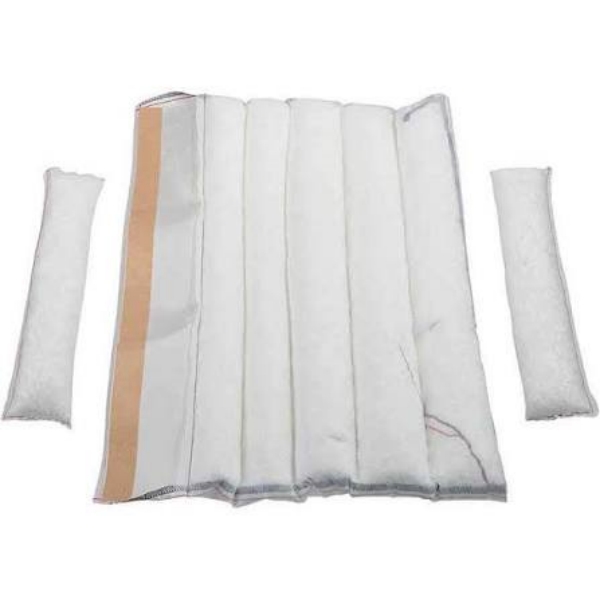

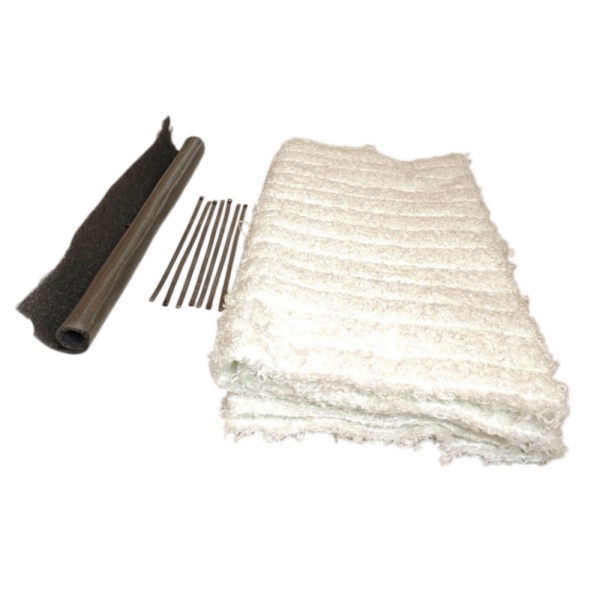

marine muffler packing

Zamów wypełnienie do tłumika wydechowego jednostki pływającej

Prześlij do BSTFLEX rysunek układu wydechowego jednostki pływającej, przekrój tłumika, zastosowanie silnika, konfigurację suchego lub mokrego wydechu, wymiary strefy wypełnienia oraz specyfikację istniejącego materiału.

W przypadku braku dostępnej specyfikacji wypełnienia należy dostarczyć zdjęcia, w miarę możliwości nieużywaną próbkę oraz odpowiednie warunki robocze. Należy wyraźnie określić, czy materiał pozostanie w sekcji suchego wydechu, czy może być narażony na działanie kondensatu lub wody morskiej.

Projekty oparte na rysunkach i próbkach można zgłaszać za pośrednictwem usługi produkcji wypełnień do tłumików OEM BSTFLEX. Inne materiały i formy dostawy są dostępne w asortymencie produktów do wypełniania tłumików.

Zamów próbki wypełnienia do tłumika wydechowego jednostki pływającej oraz wycenę OEM

Zapisz się do naszego newslettera
Zapisz się na naszą miesięczną promocję i bądź na bieżąco z najnowszymi informacjami o naszych produktach!
wysłać wiadomość
wysłać wiadomość
jeśli jesteś zainteresowany naszymi produktami i chcesz poznać więcej szczegółów,proszę zostawić wiadomość tutaj,odpowiemy Ci tak szybko, jak to możliwe.

Dom

produkty

o

kontakt
