Projekt tłoczonej metalowej osłony termicznej: Tłoczenia, żebra, kołnierze i detale krawędzi

Oct 29, 2026

Tłoczona metalowa osłona termiczna zaczyna się jako materiał arkuszowy, ale ostateczna część jest definiowana przez znacznie więcej niż tylko gatunek stopu i grubość. Tłoczenia, uformowane żebra, kołnierze, podwinięcia krawędzi, elementy montażowe i lokalne płaskie powierzchnie – to wszystko wpływa na to, czy cienka osłona zachowa swój kształt, będzie pasować do układu wydechowego i będzie mogła być produkowana w sposób powtarzalny.

Dla kupującego OEM szczegóły te powinny być traktowane jako wymagania inżynieryjne, a nie cechy kosmetyczne. Rysunek techniczny określający jedynie „osłonę termiczną ze stali nierdzewnej” lub „tłoconą osłonę aluminiową” nadal pozostawia nierozwiązane ważne pytania: które obszary są tłoczone? Które powierzchnie muszą pozostać płaskie? Gdzie znajduje się część podczas kontroli? Jak wykończone są krawędzie? Które uformowane elementy mają kluczowe znaczenie dla dopasowania?

BSTFLEX dostarcza metalowe tłoczone osłony termiczne i wspiera niestandardowe osłony wydechowe na podstawie rysunków, próbek i wymagań aplikacji. Istniejące sztywne referencje produktów obejmują Exhaust Manifold Heat Shield oraz Stamped Turbocharger Heat Shield.

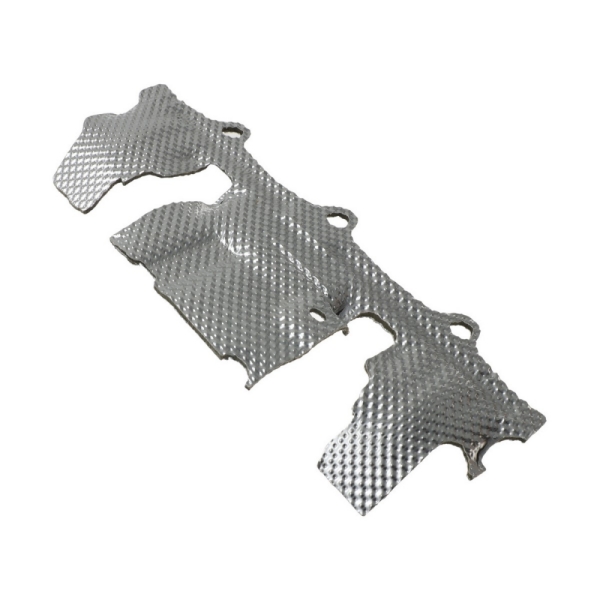

stamped metal heat shield

Czym jest tłoczona metalowa osłona termiczna?

Tłoczona metalowa osłona termiczna to uformowany element z blachy zaprojektowany w celu utworzenia bariery termicznej między gorącym elementem a otaczającymi częściami. W aplikacjach motoryzacyjnych i wydechowych powszechnie stosuje się aluminium, stal nierdzewną lub inne stopy odporne na wysokie temperatury, w zależności od temperatury, środowiska mechanicznego i wymaganej konstrukcji.

Arkusz może być płaski przed formowaniem lub może najpierw otrzymać wzór tłoczony. Gotowa osłona może zawierać:

  • trójwymiarową geometrię powłoki;
  • tłoczone lub wgłębione powierzchnie;
  • uformowane żebra lub przetłoczenia;
  • uszy montażowe;
  • kołnierze i podwinięcia krawędzi;
  • otwory lub szczeliny;
  • wycięcia na czujniki i połączenia;
  • konstrukcje jednowarstwowe lub wielowarstwowe dedykowane do konkretnego projektu.

Te elementy nie powinny być dodawane niezależnie od siebie. Zmiana jednego może wpłynąć na inny. Na przykład uformowane żebro może zwiększyć lokalną sztywność, ale może również zmienić zachowanie blachy podczas kolejnej operacji formowania.


Tłoczenie zmienia znacznie więcej niż tylko wygląd

Tłoczenie tworzy kontrolowany wzór trójwymiarowy w cienkiej blasze. W zastosowaniach jako osłony termiczne wypukły wzór może zwiększyć sztywność i pomóc cienkiej blasze metalowej zachować swój kształt po cięciu i formowaniu.

Jednak wytłoczony arkusz nie jest już identyczny z oryginalnym płaskim arkuszem. Wzór zmienia lokalną geometrię i wprowadza odkształcenia przed uformowaniem ostatecznej części. Z tego powodu głębokość tłoczenia, wzór i kolejność formowania powinny być rozpatrywane łącznie.

Określając tłoczoną metalową osłonę termiczną, należy zdefiniować co najmniej:

  • materiał bazowy;
  • nominalną grubość metalu;
  • wzór tłoczenia;
  • kierunek wzoru, jeśli ma to znaczenie;
  • obszar tłoczony;
  • obszary, które muszą pozostać płaskie;
  • wymagania dotyczące dalszego formowania.

BSTFLEX dostarcza arkusze tłoczonych osłon termicznych ze stali nierdzewnej w kilku opcjach o cienkich ściankach i obsługuje różne wzory tłoczenia. Arkusz tłoczonej aluminiowej osłony termicznej jest również dostępny do projektów wymagających konstrukcji aluminiowej.

Strony materiałowe powinny pozostać miejscem zakupu surowców lub arkuszy półwyrobów. Zamiast tego gotową wytłoczoną osłonę należy określić na podstawie jej ostatecznej geometrii, wymagań montażowych i aplikacyjnych.


Zachowaj krytyczne płaskie obszary jako płaskie

Nie każda powierzchnia zyskuje na przetłaczaniu.

Powierzchnia montażowa może wymagać przylegania do wspornika. Podkładka może wymagać określonej powierzchni przylegania. Baza używana podczas inspekcji może wymagać stabilnej powierzchni odniesienia. Kołnierz może wymagać połączenia z inną częścią bez zmiany jego położenia przez przetłoczony wierzchołek.

Miejsca te należy w razie potrzeby oznaczyć na rysunku jako płaskie lub w inny sposób kontrolowane obszary.

Na przykład szeroki korpus osłony może wykorzystywać wzór z przetłoczeniami, podczas gdy obszary bezpośrednio wokół otworów montażowych pozostają płaskie. Nie czyni to stref płaskich mniej ważnymi. Mogą to być elementy decydujące o tym, jak cała osłona leży na pojeździe.

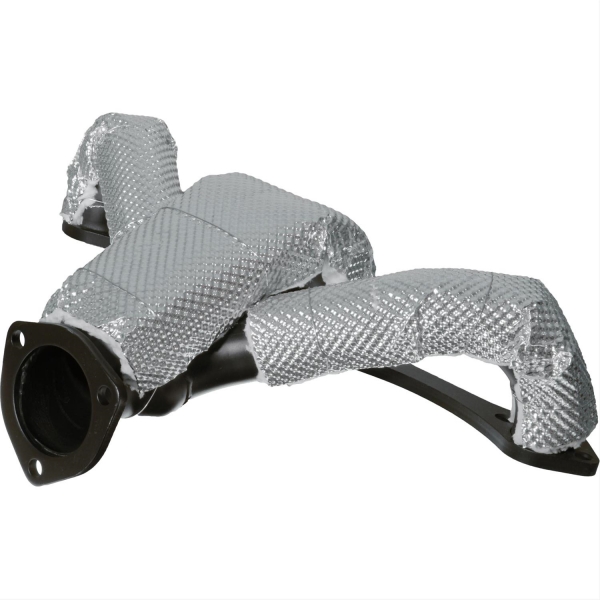

stamped metal heat shield

Żebra i przetłoczenia to elementy strukturalne

Duże, niepodparte obszary blachy mogą być elastyczne. Uformowane żebro lub przetłoczenie może zmienić lokalną sztywność bez zwykłego zwiększania grubości metalu bazowego na całym elemencie.

W przypadku rysunku osłony termicznej należy zidentyfikować, które żebra są funkcjonalne, a która geometria może zostać dostosowana podczas przeglądu produkcyjnego.

Żebro funkcjonalne może być użyte do:

  • usztywnienia szerokiego panelu;
  • pomocy w utrzymaniu uformowanego konturu;
  • rozdzielenia lokalnych powierzchni;
  • kontrolowania odkształceń wokół obszaru montażowego;
  • zapewnienia odstępu wokół innego elementu.

Nie należy zakładać, że skopiowanie wyglądu zewnętrznego istniejącego żebra automatycznie odtwarza jego funkcję. Otaczający materiał, głębokość, kierunek i relacja do elementów montażowych mają znaczenie.

Podobnie dodawanie dodatkowych żeberek w celu „wzmocnienia” części nie jest automatycznie ulepszeniem. Zmiana może wpłynąć na formowanie, odstęp, masę, odpowiedź na drgania lub przestrzeń dostępną wokół układu wydechowego.


Kołnierze kontrolują kształt, punkty styku i montaż

Kołnierz jest często jednym z najważniejszych elementów w uformowanej metalowej osłonie termicznej. Może usztywnić krawędź, zapewnić powierzchnię mocowania lub zdefiniować punkt styku z innym elementem.

Zapytanie ofertowe (RFQ) powinno rozróżniać kilka wymagań związanych z kołnierzem:

Cecha kołnierza Co kupujący powinien zdefiniować
Pozycja kołnierza Jego relacja do głównej geometrii osłony i punktu odniesienia montażu
Kąt kołnierza Orientacja nominalna i wszelkie wymagania krytyczne dla dopasowania
Szerokość kołnierza Wymagana powierzchnia nośna lub strukturalna
Lokalizacja otworu Pozycja względemzatwierdzonego systemu baz wymiarowych
Sąsiadujący odstęp Przestrzeń wymagana wokół wydechu, przewodów, wsporników lub elementów nadwozia
Wykończenie krawędzi Wymaganie wykończenia: docięte, zagięte, zwinięte lub określone w inny sposób

Jeśli kołnierz jest wyginany ręcznie podczas każdego montażu próbnego, aby otwory się pokrywały, projekt nie ma jeszcze kontrolowanej geometrii produkcyjnej. Korekta powinna zostać zmierzona, przeanalizowana i przeniesiona do zatwierdzonego projektu tam, gdzie to właściwe.


Wykończenie krawędzi zasługuje na własne oznaczenie na rysunku

Cienkościenne metalowe osłony termiczne mogą mieć długie odsłonięte krawędzie, w tym obszary dostępne podczas montażu lub konserwacji pojazdu. Geometria krawędzi wpływa więc na coś więcej niż tylko wygląd.

W zależności od projektu krawędź może być:

  • pozostawiona jako kontrolowana cięta krawędź;
  • zagięta;
  • obszyta;
  • zwinięta;
  • włączona w kołnierz;
  • pokryta lub połączona jako część konstrukcji wielowarstwowej.

Odpowiednia opcja zależy od grubości blachy, geometrii części, narzędzi i zastosowania. Nie należy projektować zwiniętej lub obszytej krawędzi wyłącznie na podstawie fotografii bez sprawdzenia, czy materiał i otaczająca geometria pozwalają na tę operację.

Jeśli krawędź prawdopodobnie będzie dotykana podczas montażu, należy zidentyfikować ten wymóg podczas przeglądu projektu, a nie po zakończeniu prac nad narzędziami produkcyjnymi.

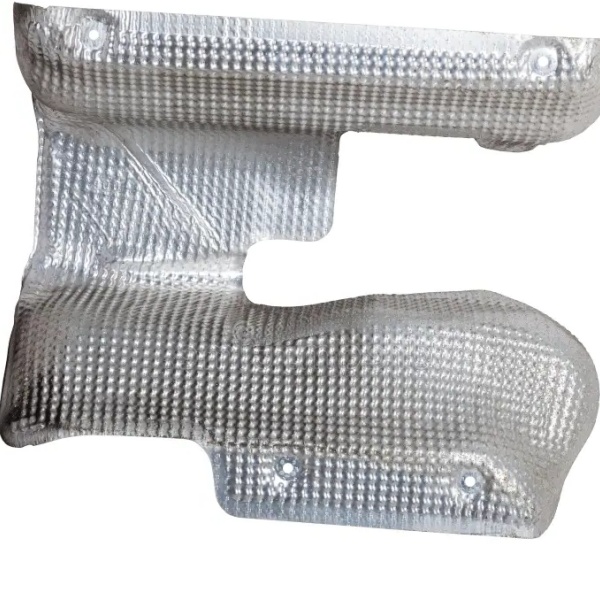

stamped metal heat shield

Otwory montażowe powinny być pozycjonowane względem baz funkcjonalnych

Otwór montażowy jest przydatny tylko wtedy, gdy jego pozycja jest kontrolowana względem reszty osłony.

W przypadku niestandardowej wytłaczanej osłony termicznej należy zdefiniować układ odniesienia używany do kontroli krytycznych elementów montażowych. Należy unikać wymiarowania każdego otworu niezależnie od niepowiązanych krawędzi zewnętrznych, jeśli krawędzie te nie kontrolują montażu.

Rysunek powinien jasno określać:

  • które powierzchnie lub elementy ustalają położenie części;
  • które otwory są głównymi odniesieniami montażowymi;
  • czy otwór jest okrągły, czy celowo wydłużony (szczelinowy);
  • w którym kierunku szczelina umożliwia regulację;
  • które otaczające powierzchnie wymagają luzu po montażu.

Tam, gdzie osłona wykorzystuje uformowane występy montażowe, kąt występu i pozycja otworu powinny być oceniane razem. Otwór może spełniać swoje dwuwymiarowe współrzędne z rysunku, a mimo to być niepoprawnie umiejscowiony w zamontowanym zespole, jeśli występ został uformowany pod niewłaściwym kątem.


Wycięcia potrzebują wystarczających informacji, aby spełnić swoje przeznaczenie

Tłoczone osłony układu wydechowego często zawierają otwory na czujniki, złączki, elementy złączne lub dostęp serwisowy.

Dlatego wycięcie należy wymiarować pod kątem tego, co ma mijać, zamiast bezmyślnie kopiować ze starej próbki bez kontekstu.

Jeśli to możliwe, należy zidentyfikować:

  • komponent przechodzący przez otwór lub obok niego;
  • wymagany luz montażowy;
  • czy otwór musi umożliwiać dostęp narzędzia;
  • czy krawędź wokół otworu wymaga wzmocnienia;
  • czy wycięcie wpływa na wymagane pokrycie cieplne.

Większy otwór może ułatwić montaż, odsłaniając jednocześnie większą część źródła ciepła. Mniejszy otwór może poprawić pokrycie, ale uniemożliwić serwisowanie. Ostateczna geometria musi pogodzić obie te funkcje.


Wysokość przetłoczenia i grubość metalu to różne pomiary

Ta różnica jest ważna przy porównywaniu ofert.

Arkusz blachy o grubości 0,20 mm nie staje się blachą o grubości kilku milimetrów tylko dlatego, że wytłoczony wzór ma większą całkowitą wysokość profilu. Grubość blachy bazowej i gotowy wytłoczony profil to różne wymiary.

W przypadku osłony wielowarstwowej rozróżnienie to staje się jeszcze ważniejsze. Specyfikacja może wymagać określenia:

  • grubość metalu;
  • wysokość przetłoczenia profilu;
  • grubość izolacji;
  • całkowita grubość gotowego zespołu.

Nie należy używać jednego z tych pomiarów jako zamiennika pozostałych.


Formowalność musi zostać zweryfikowana przed zamrożeniem rysunku

Projekt może być łatwy do zamodelowania wCAD, ale trudny do powtarzalnego uformowania z cienkiej blachy.

Małe promienie, głębokie lokalne kształty, gwałtowne przejścia i wiele bliskich siebie cech geometrycznych może stawiać duże wymagania materiałowi podczas formowania. Tłoczona blacha może zachowywać się inaczej niż ten sam stop w swoim pierwotnym płaskim stanie.

Dlatego dostawca produkcyjny powinien przeanalizować proponowaną geometrię, zanim kupujący uzna każdy element za ostatecznie ustalony.

Przegląd powinien zidentyfikować:

  • elementy krytyczne z punktu widzenia funkcjonalności;
  • elementy, które można dostosować pod kątem technologiczności wykonań;
  • obszary narażone na nadmierne odkształcenia;
  • płaskie strefy wymagane do montażu lub kontroli;
  • stan krawędzi wymagający specjalnej obróbki;
  • elementy, które mogą wymagać więcej niż jednego etapu formowania.

Nie oznacza to, że dostawca powinien zmieniać część bez zgody. Oznacza to, że przekazanie informacji zwrotnych dotyczących wytwarzania powinno nastąpić na tyle wcześnie, aby zatwierdzona zmiana nie wymagała później niepotrzebnego ponownego projektowania.


Prototyp powinien weryfikować coś więcej niż tylko zewnętrzny kształt

Pierwszą próbkę należy sprawdzić pod kątem zgodności z rysunkiem oraz planowanym montażem.

W przypadku tłoczonej metalowej osłony termicznej przydatne kontrole próbek obejmują:

Kontrola próbki Co należy potwierdzić
Ogólne dopasowanie Osłona pasuje do docelowego kolektora, turbosprężarki lub układu wydechowego
Elementy montażowe Otwory, szczeliny i wypusty wyrównują siębez niewyjaśnionego użycia siły
Odstęp Krytyczne odległości od gorącej strony oraz od chronionych komponentów pozostają akceptowalne
Przetłoczenia Wzór i płaskie strefy odpowiadają zatwierdzonym wymaganiom
Uformowane żebra Wymagane żebra zachowują swoje zamierzone położenie i geometrię
Krawędzie Obróbka krawędzi jest zgodna z rysunkiem i wymaganiami dotyczącymi przenoszenia
Dostęp serwisowy Osłona nie zasłania wymaganych elementów złącznych, czujników ani punktów konserwacyjnych

Jeśli prototyp wymaga przycinania, gięcia lub powiększania otworów podczas instalacji, należy zarejestrować modyfikację. Zatwierdzony rysunek produkcyjny powinien opisywać zaakceptowaną geometrię, zamiast polegać na nieudokumentowanych korektach warsztatowych.


Nie zamieniaj strony materiałowej w specyfikację gotowej części

Strony materiałowe BSTFLEX i strony produktów tłoczonych służą różnym celom zakupowym.

Strona Stainless Steel Thermal Barrier Sheet oraz Embossed Aluminum Thermal Barrier Sheet są odpowiednim punktem wyjścia, gdy kupujący potrzebuje materiału na osłonę termiczną.

Kategoria Metal Stamping Heat Shields jest właściwą ścieżką, gdy wymagany jest gotowy, uformowany komponent.

W przypadku istniejącej aplikacji kupujący mogą również sprawdzić osłonę termiczną kolektora wydechowego oraz tłoczoną osłonę termiczną turbosprężarki jako przykłady sztywnych osłon wydechu.


Co przesłać do zapytania ofertowego (RFQ) dotyczącego niestandardowej tłoczonej osłony termicznej

Przydatne zapytanie ofertowe zawiera wystarczająco dużo informacji, aby zrozumieć zarówno samą część, jak i jej montaż.

Dołącz:

  • Rysunek 2D i dostępne dane 3D;
  • próbkę referencyjną, jeśli ma zastosowanie;
  • gatunek materiału i grubość nominalną, jeśli są ustalone;
  • wymagania dotyczące wytłoczeń;
  • krytyczne obszary płaskie;
  • żebra funkcjonalne lub uformowane elementy;
  • bazy montażowe, otwory i szczeliny;
  • wymagania dotyczące krawędzi;
  • krytyczne luzy montażowe;
  • komponent wymagający ochrony termicznej;
  • ilość prototypową;
  • oczekiwaną wielkość produkcji;
  • wymagane dokumenty kontrolne lub zatwierdzenia próbek.

Jeśli szczegół nie został jeszcze sfinalizowany, oznacz go jako otwarty do przeglądu produkcyjnego zamiast przypisywać dowolną wartość tylko po to, aby dokończyć rysunek.


Często zadawane pytania

Dlaczego samochodowe metalowe osłony termiczne są tłoczone?

Tłoczenie tworzy trójwymiarowy wzór w cienkiej blasze, który może zwiększyć sztywność i pomóc materiałowi zachować kształt. Wzór wytłoczenia musi być nadal rozważany łącznie z kolejnymi operacjami formowania i ostateczną geometrią osłony.

Czy wysokość wytłoczenia jest taka sama jak grubość blachy?

Nie. Grubość blachy opisuje metal bazowy. Wysokość wytłoczenia opisuje trójwymiarowy profil powierzchni wytworzony przez wzór. Należy je określać osobno.

Dlaczego niektóre obszary tłoczonej osłony termicznej pozostają płaskie?

Strefy płaskie mogą być wymagane wokół otworów montażowych, baz kontrolnych, powierzchni styków lub w innych miejscach, gdzie wytłoczona powierzchnia kolidowałaby z montażem lub pomiarem.

Czy tłoczona osłona termiczna może zawierać żebra i występy montażowe?

Tak, uformowana osłona termiczna może zawierać żebra, przetłoczenia, wypustki, kołnierze, otwory i inne cechy specyficzne dla aplikacji. Ich geometria i możliwość wytworzenia powinny zostać przeanalizowane w ramach kompletnego projektu części.

Czy kupujący OEM powinien wysłać rysunek czy fizyczną próbkę?

Kontrolowany rysunek jest preferowany do definiowania wymagań produkcyjnych, podczas gdy fizyczna próbka może dostarczyć użytecznej geometrii i kontekstu instalacji. W przypadku rozwoju części zamiennych należy zidentyfikować wszelkie zużycie, odkształcenie lub wcześniejsze modyfikacje na próbce przed potraktowaniem jej jako odniesienia produkcyjnego.

Czy BSTFLEX może produkować niestandardowe tłoczone metalowe osłony termiczne?

BSTFLEX wspiera projekty niestandardowych metalowych osłon termicznych w oparciu o rysunki, próbki i wymagania instalacyjne. Wymagania dotyczące materiału, grubości, wytłoczeń, geometrii, montażu i walidacji powinny zostać potwierdzone dla indywidualnego projektu przed rozpoczęciem produkcji.


Zamów przegląd tłoczonej metalowej osłony termicznej

BSTFLEX wspiera niestandardowe sztywne osłony wydechu do zastosowań motoryzacyjnych i przemysłowych. Obecne produkty w postaci metalowych osłon termicznych obejmują uformowane osłony kolektora i turbosprężarki, podczas gdy wytłaczane materiały ze stali nierdzewnej i aluminium są dostępne osobno na potrzeby zakupu materiałów.

Wyślij do BSTFLEX rysunek osłony termicznej, próbkę lub informacje dotyczące instalacji wraz z wymaganiem dotyczącym materiału, krytycznymi cechami montażowymi, oczekiwaną ilością i wymaganiami dotyczącymi zatwierdzenia próbek.
