Samoprzylepna osłona termiczna to elastyczna bariera termiczna z warstwą kleju wrażliwego na nacisk, która pozwala na przyklejenie materiału bezpośrednio do panelu lub innej odpowiedniej powierzchni. W zastosowaniach motoryzacyjnych konstrukcja ta jest powszechnie używana tam, gdzie elementy układu wydechowego, turbosprężarki, katalizatory, układy przeniesienia napędu lub inne gorące komponenty wytwarzają ciepło promieniowania w pobliżu nadwozia pojazdu lub wrażliwego wyposażenia.
Wygoda samoprzylepnej warstwy nie oznacza, że każdą samoprzylepną osłonę termiczną można zainstalować w każdym gorącym miejscu. Powierzchnia odbijająca, warstwa izolacyjna, klej i podłoże montażowe pracują w różnych warunkach. Skuteczny dobór zależy zatem od miejsca instalacji osłony, temperatury, do jakiej nagrzewa się klejona powierzchnia, dostępnego prześwitu od źródła ciepła oraz środowiska mechanicznego wokół części.
BSTFLEX dostarcza szereg materiałów barier termicznych i samoprzylepnych osłon termicznych do zarządzania termicznego w motoryzacji i przemyśle, w tym z włókna szklanego, krzemionki oraz cienkie konstrukcje odblaskowe.
Samoprzylepna osłona termiczna zazwyczaj łączy trzy elementy funkcjonalne:
Ta konstrukcja różni się od sztywnej, tłoczonej metalowej osłony termicznej. Sztywna osłona jest zazwyczaj montowana za pomocą wsporników lub elementów złącznych i może celowo tworzyć szczelinę powietrzną. Samoprzylepna osłona termiczna jest mocowana bezpośrednio do chronionej powierzchni, co czyni ją przydatną tam, gdzie przestrzeń montażowa jest ograniczona lub gdzie wymagana jest lekka, dopasowująca się bariera.
Różni się ona również od owijki wydechowej lub izolacji wydechu. Samoprzylepna bariera termiczna jest zazwyczaj instalowana na komponencie, który wymaga ochrony przed pobliskim źródłem ciepła, zamiast być owijaną bezpośrednio wokół gorącej rury wydechowej.
Najlepsze zastosowania to miejsca, w których ciepło promieniowania dociera do pobliskiego panelu, ale samą osłonę można przykleić do odpowiedniej powierzchni. Typowe miejsca w motoryzacji obejmują:

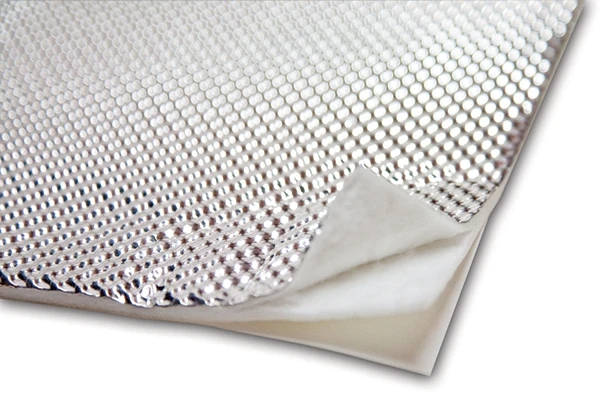

Ściana grodziowa może otrzymywać znaczne ciepło promieniowania z kolektorów wydechowych, turbosprężarek, rur spustowych lub komponentów silnika. Samoprzylepną osłonę termiczną można nałożyć na odpowiednią stronę ściany grodziowej, aby ograniczyć ciepło promieniowania docierające do przedziału pasażerskiego lub pobliskich komponentów.
Przed określeniem materiału należy ustalić, która strona ściany grodziowej będzie miała osłonę, odległość od źródła ciepła oraz rzeczywistą temperaturę powierzchni montażowej.

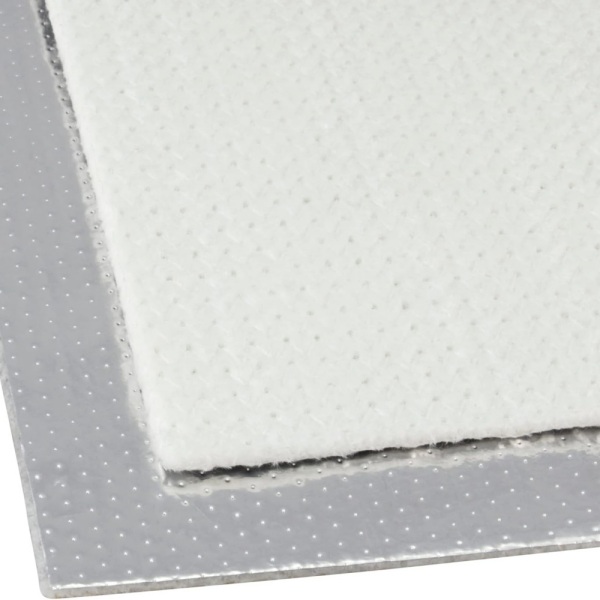

Rury wydechowe, katalizatory i komponenty skrzyni biegów mogą tworzyć skoncentrowaną strefę termiczną wokół tunelu skrzyni biegów. Elastyczna samoprzylepna osłona termiczna może łatwiej dopasować się do kształtu tunelu niż niektóre sztywne materiały arkuszowe.
Spód pojazdu może być jednak narażony na działanie wody, zanieczyszczeń drogowych, wibracji i przepływu powietrza. Dobór kleju i zabezpieczenie krawędzi stają się zatem szczególnie ważne w tym miejscu.

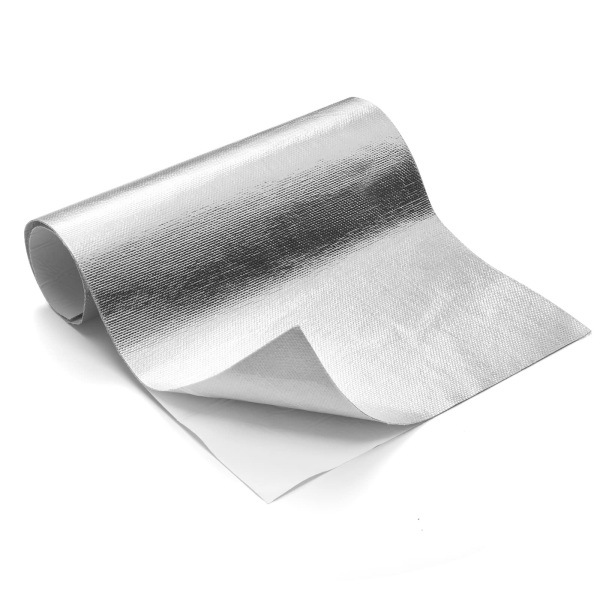

Podłogi umieszczone nad układami wydechowymi, tłumikami, katalizatorami lub innymi gorącymi komponentami to kolejne powszechne zastosowanie. Celem jest zazwyczaj ograniczenie przenoszenia ciepła do kabiny lub ochrona powłok wrażliwych na temperaturę i komponentów wnętrza.
W przypadku odsłoniętych instalacji podwozia nie należy dobierać osłony termicznej wyłącznie na podstawie jej odporności temperaturowej. Należy sprawdzić, czy klej, krawędzie i zewnętrzna warstwa odblaskowa są odpowiednie dla przewidywanego narażenia mechanicznego i środowiskowego.
Cienkie samoprzylepne arkusze odblaskowe są przydatne tam, gdzie ciepło promieniowania wpływa na panele pod maską, grodzie, obudowy filtrów powietrza, obszary wlotowe lub inne zlokalizowane gorące strefy.

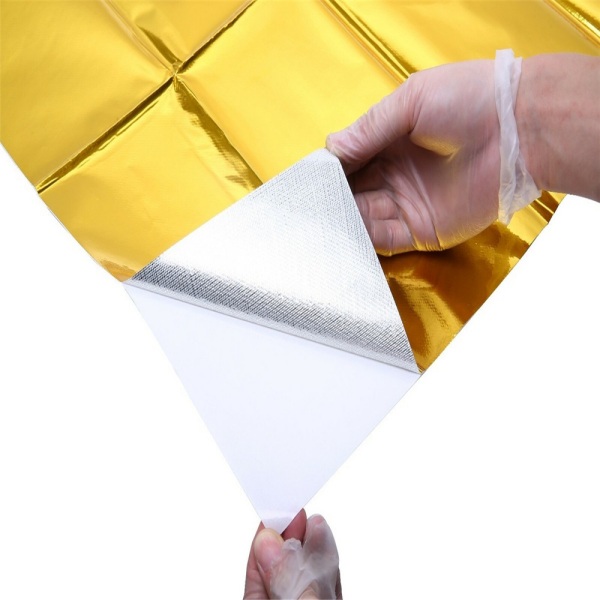

Dla kompaktowych zastosowań w komorze silnika, gdzie preferowana jest cienka konstrukcja odblaskowa, BSTFLEX oferuje samoprzylepny złoty arkusz odblaskowy. Materiał wykorzystuje odblaskową złotą powierzchnię, wzmocnienie z włókna szklanego oraz klej wrażliwy na nacisk do instalacji na odpowiednio przygotowanych powierzchniach.
Gdy przebieg wydechu przebiega blisko zbiornika paliwa, ogniwa paliwowego lub sąsiedniego panelu nadwozia, na chronionej powierzchni można zainstalować samoprzylepną barierę termiczną, aby zmniejszyć ekspozycję na ciepło promieniowania.
Zastosowania w układzie paliwowym wymagają szczególnej uwagi na pozycję instalacji, kompatybilność kleju, narażenie na płyny i mocowanie mechaniczne. Osłona termiczna nie może zakłócać inspekcji, drenażu, przewodów paliwowych, osprzętu montażowego ani dostępu serwisowego.
Ciepło promieniowania z kolektorów wydechowych, turbosprężarek i innych gorących komponentów może nagrzewać pobliskie powierzchnie układu dolotowego. Lekki arkusz odblaskowy może być użyty na odpowiednich panelach obudowy filtra powietrza lub otaczających barierach, gdzie celem jest zmniejszenie obciążenia ciepłem promieniowania.
Obecność wysokotemperaturowej powierzchni odblaskowej nie sprawia, że samoprzylepna bariera nadaje się do bezpośredniej instalacji na każdym źródle ciepła.
Samoprzylepna osłona termiczna nie powinna być automatycznie nakładana bezpośrednio na kolektor wydechowy, obudowę turbosprężarki, katalizator lub rurę wydechową. Komponenty te mogą wytwarzać temperatury znacznie różniące się od temperatury mierzonej na pobliskim panelu nadwozia.
Jeśli celem jest izolacja samego komponentu wydechowego, należy zapoznać się z izolacja osłony termicznej wydechu, owijki wydechu lub izolacja dedykowana dla konkretnych komponentów, zamiast zakładać, że montowana na panelu bariera samoprzylepna jest zamienna z bezpośrednią izolacją wydechu.
Jednym z najczęstszych błędów w specyfikacji jest patrzenie na odporność temperaturową warstwy odblaskowej lub podłoża z włókna i zakładanie, że klej ma taką samą klasę temperaturową.
Zazwyczaj tak nie jest.
Zespół osłony termicznej może zawierać kilka materiałów o różnych limitach roboczych:
| Część osłony termicznej | Co należy ocenić |
|---|---|
| Warstwa odblaskowa | Ekspozycja na promieniowanie, utlenianie, uszkodzenia powierzchni i orientacja względem źródła ciepła |
| Podłoże z włókna szklanego lub krzemionkowego | Odporność temperaturowa włókna, grubość i integralność strukturalna |
| System laminowania | Cykle temperaturowe i stabilność wiązania między warstwami |
| Klej samoprzylepny | Rzeczywista temperatura linii wiązania, kompatybilność podłoża i długotrwała przyczepność |
| Chroniony panel | Temperatura powierzchni, stan powłoki, czystość i środowisko mechaniczne |
Specyfikacją, która ma znaczenie dla kleju, jest zatem oczekiwana temperatura na linii wiązania, a nie po prostu temperatura rury wydechowej oddalonej o kilka centymetrów.
Przed wyborem osłony termicznej z warstwą klejącą należy ocenić następujące warunki.
Określ maksymalną temperaturę ciągłą i szczytową powierzchni, do której materiał będzie faktycznie przyklejony. Nie zastępuj tej wartości temperaturą spalin, temperaturą kolektora ani wartością znamionową warstwy odblaskowej.
Jeśli oczekiwana temperatura powierzchni montażowej jest zbliżona do limitu kleju lub go przekracza, rozważ zwiększenie prześwitu, zastosowanie innej konstrukcji osłony termicznej lub dodanie mocowania mechanicznego.
Kleje samoprzylepne mogą zachowywać się inaczej na stali malowanej, surowym aluminium, stali nierdzewnej, kompozytach, tworzywach sztucznych i powłokach teksturowanych. Stan powierzchni jest równie ważny jak jej materiał.
Olej, pozostałości silikonu, kurz, korozja, wilgoć lub łuszcząca się farba mogą zmniejszyć przyczepność, nawet jeśli sam klej jest technicznie odpowiedni dla danej temperatury roboczej.
Płaskie lub łagodnie zakrzywione powierzchnie zazwyczaj zapewniają większy ciągły obszar wiązania. Ostre zagięcia, głębokie żebra i krzywizny złożone mogą powodować naprężenia na styku z klejem i zwiększać ryzyko odklejania się krawędzi.
W przypadku skomplikowanych geometrii należy dopasować materiał przed usunięciem warstwy ochronnej. Części cięte na wymiar lub wycinane wykrojnikiem mogą zapewnić bardziej powtarzalny montaż niż przycinanie dużego prostokątnego arkusza podczas montażu.
Zastosowania motoryzacyjne rzadko są statyczne. Wibracje silnika, nierówności drogi i ruchy układu napędowego mogą obciążać krawędzie samoprzylepnej osłony termicznej przez tysiące cykli termicznych.
W obszarach o silnych wibracjach należy rozważyć zaokrąglone rogi, zabezpieczone krawędzie natarcia, uszczelnienie krawędzi lub dodatkowe mocowanie mechaniczne, jeśli jest to stosowne.
Instalacja pod maską i instalacja na odsłoniętym podwoziu mają bardzo różne środowiska pracy. Rozpryski drogowe, mgła olejowa, płyn chłodniczy, zanieczyszczenia paliwem i środki czyszczące mogą wpływać na długotrwałe wiązanie.
Gdy spodziewane są takie ekspozycje, należy je zidentyfikować podczas wyboru materiału, zamiast traktować działanie kleju wyłącznie jako specyfikację temperaturową.
Podłoże jest kolejnym ważnym elementem procesu wyboru.
Do ogólnych zastosowań motoryzacyjnych i przemysłowych związanych z osłanianiem przed ciepłem promieniowania, samoprzylepna aluminiowa mata termoizolacyjna zapewnia odblaskową powierzchnię aluminiową, warstwę z włókna szklanego oraz samoprzylepny podkład.
Tego typu konstrukcję można rozważyć w przypadku komór silnika, paneli pojazdów oraz innych miejsc, gdzie wymagany jest elastyczny montaż z możliwością docięcia na wymiar.

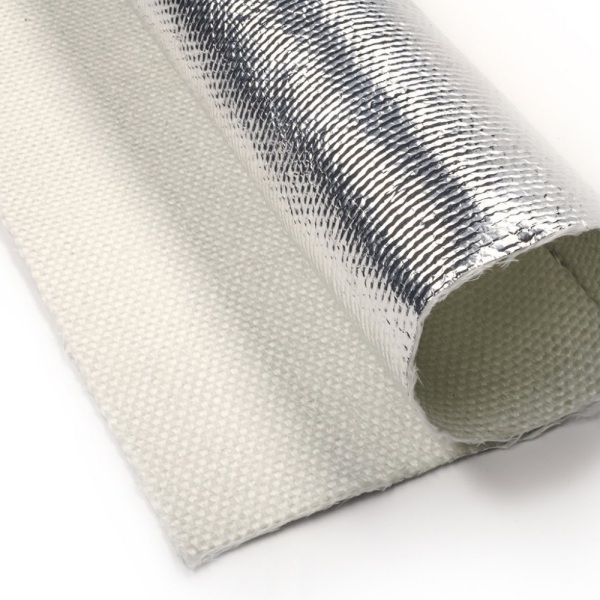

W przypadkach, gdy preferowane jest podłoże krzemionkowe, BSTFLEX dostarcza samoprzylepną aluminiową barierę termiczną z krzemionką. Produkt łączy aluminiowaną powierzchnię odblaskową z tkaną krzemionką i konstrukcją samoprzylepną.
Produkty z krzemionki i włókna szklanego nie powinny być wybierane wyłącznie na podstawie najwyższej temperatury włókien. Cały zainstalowany zespół, w tym klej i konstrukcja laminatu, musi pozostać odpowiedni dla rzeczywistej temperatury roboczej.
Tam, gdzie przestrzeń jest ograniczona i pożądana jest cieńsza warstwa odblaskowa, samoprzylepny złoty arkusz odbijający ciepło można rozważyć do paneli pod maską, ścian grodziowych, przegród oraz miejscowych stref promieniowania cieplnego.
Ta konstrukcja różni się od grubszej maty izolacyjnej z włókna szklanego lub krzemionki. Dlatego wybór materiału powinien zaczynać się od zastosowania, a nie tylko od wyglądu.
Odblaskowe bariery termiczne zarządzają głównie ciepłem promieniowania, a geometria instalacji silnie wpływa na ich wydajność. Zasadniczo powierzchnia odblaskowa działa najskuteczniej, gdy jest skierowana w stronę źródła ciepła i nie jest dociśnięta bezpośrednio do tego źródła.
Wymagany prześwit nie może zostać sprowadzony do jednej uniwersalnej liczby, ponieważ znaczenie mają: temperatura źródła ciepła, przepływ powietrza, konstrukcja osłony, czas ekspozycji oraz temperatura po stronie chronionej.
W przypadku projektu OEM lub przemysłowego należy podać minimalną dostępną odległość między gorącym komponentem a osłoną termiczną, aby instalację można było ocenić jako system.
Utrata przyczepności nie zawsze jest spowodowana wadliwym klejem. Typowe przyczyny to:
Dlatego dobór kleju powinien być częścią specyfikacji osłony termicznej, a nie przemyśleniem po fakcie podczas montażu.
| Czynnik wyboru | Samoprzylepna osłona termiczna | Osłona montowana mechanicznie |
|---|---|---|
| Montaż | Klej samoprzylepny | Elementy złączne, klipsy, wsporniki lub dystanse |
| Wymagana przestrzeń | Przydatna tam, gdzie przestrzeń montażowa jest ograniczona | Może celowo tworzyć szczelinę powietrzną |
| Złożone kształty | Elastyczne materiały mogą dopasować się do wielu paneli | Wymaga uformowanej geometrii lub zaprojektowanych punktów montażowych |
| Główna kwestia przy wyborze | Temperatura kleju i stan powierzchni | Geometria montażu, prześwit i trwałość elementów złącznych |
Żadna z konstrukcji nie jest uniwersalnie lepsza. Prawidłowa konstrukcja zależy od przestrzeni montażowej, strumienia ciepła, temperatury, powierzchni montażowej, wymagań dotyczących trwałości i metody produkcji.
W przypadku projektu motoryzacyjnego, sprzętowego lub przemysłowego należy dostarczyć coś więcej niż tylko zapytanie o „wysokotemperaturową osłonę termiczną z klejem”. Przydatne zapytanie ofertowe (RFQ) powinno zawierać:
W przypadku projektów niestandardowych, BSTFLEX może dokonać przeglądu materiału arkuszowego, a także wymagań dotyczących barier termicznych ciętych na wymiar i wycinanych wykrojnikiem. Odwiedź naszą Gama osłon termicznych i barier cieplnych aby porównać dostępne konstrukcje materiałowe.
Nie automatycznie. Większość barier panelowych z warstwą samoprzylepną jest przeznaczona do ochrony pobliskiej powierzchni, a nie do pełnienia funkcji bezpośredniej izolacji rury wydechowej. Przed zastosowaniem w bezpośrednim kontakcie należy zweryfikować konstrukcję produktu oraz temperaturę spoiny klejowej.
Nie. Warstwa odblaskowa, podłoże z włókna, laminat oraz klej samoprzylepny mogą mieć różne limity temperaturowe. Klej należy dobrać odpowiednio do rzeczywistej temperatury powierzchni montażowej.
Niektóre konstrukcje można rozważyć do zastosowania na płytach podłogowych i innych panelach podwozia, jednak należy ocenić wpływ rozprysków drogowych, brudu, wibracji, przepływu powietrza, ścierania oraz odsłoniętych krawędzi. W trudnych warunkach może być wymagana ochrona krawędzi lub mocowanie mechaniczne.
W przypadku konstrukcji barier odbijających promieniowanie cieplne, warstwa odblaskowa jest zazwyczaj skierowana w stronę źródła promieniowania cieplnego. Zawsze należy potwierdzić wymagania instalacyjne dla konkretnego materiału.
Tak. Niestandardowe wymiary arkuszy, części cięte oraz wykrawane elementy barier cieplnych mogą być weryfikowane na podstawie rysunków, szablonów i wymagań produkcyjnych. Wybór materiału, konstrukcja kleju oraz metoda konwersji są potwierdzane dla indywidualnego projektu.
Samoprzylepną osłonę termiczną należy wybierać jako kompletny zestaw termiczny, a nie tylko ze względu na wygodę klejenia. Zacznij od źródła ciepła i geometrii instalacji, określ temperaturę na powierzchni montażowej, oceń środowisko, a następnie wybierz materiał odblaskowy, podłoże termiczne i konstrukcję kleju.
BSTFLEX dostarcza samoprzylepne maty termoizolacyjne z włókna szklanego i aluminium, samoprzylepne bariery cieplne z krzemionki i aluminium, złote arkusze odbijające ciepło oraz inne motoryzacyjne materiały barier cieplnych.
Potrzebujesz pomocy w wyborze konstrukcji? Prześlij lokalizację montażu, temperaturę źródła ciepła, temperaturę powierzchni montażowej, prześwit, wymiary oraz wymaganą ilość za pośrednictwem naszej strony kontaktowej w celu weryfikacji materiału i wyceny.
