Owijka wydechowa z włókna szklanego do kolektorów i rur wydechowych

Owijka wydechowa z włókna szklanego jest jedną z najczęściej stosowanych form elastycznej izolacji termicznej dla kolektorów samochodowych, rur wydechowych, układów motocyklowych oraz przemysłowych linii wydechowych.

Określana również jako owijka termoizolacyjna z włókna szklanego, owijka na kolektor z włókna szklanego, owijka na rurę wydechową z włókna szklanego lub owijka wydechowa z włókna szklanego, materiał ten jest tkany w wąskie taśmy, które można owinąć bezpośrednio wokół gorących rur wydechowych.

BSTFLEX produkuje szereg owijek termoizolacyjnych na wydech i kolektor do zastosowań w motoryzacji, motocyklach, wyścigach, silnikach diesla oraz w przemysłowym zarządzaniu ciepłem.

Dla kupujących ważne pytania nie dotyczą tylko tego, czy owijka jest z włókna szklanego. Szerokość, długość rolki, splot, powłoka, temperatura spalin, średnica rury i geometria instalacji wpływają na końcowy rezultat.

Dlaczego włókno szklane jest używane do owijek wydechowych

Włókno szklane łączy w sobie kilka właściwości, które czynią je praktycznym materiałem do izolacji wydechu:

• dobra odporność termiczna;

• elastyczna tkana konstrukcja;

• łatwe dopasowanie do rur i zagięć;

• stosunkowo niski koszt materiału;

• dostępność w wielu szerokościach i długościach rolek;

• kompatybilność z samochodowymi i przemysłowymi układami wydechowymi.

W porównaniu ze sztywnymi osłonami, owijka z włókna szklanego może podążać za złożoną geometrią rur bez konieczności stosowania formowanych elementów metalowych.

Dzięki temu jest szczególnie przydatna wokół rurowych kolektorów, kolektorów wydechowych i długich sekcji rur.

Owijka z włókna szklanego jest powszechnie wybierana, gdy zastosowanie wymaga skutecznej izolacji termicznej, ale nie wymaga wyższej odporności temperaturowej izolacji na bazie krzemionki.

Jak działa owijka wydechowa z włókna szklanego

Gorąca rura wydechowa przekazuje ciepło do otoczenia poprzez promieniowanie i konwekcję.

Owinięcie rury warstwą izolacyjną z tkanego włókna szklanego zmniejsza ilość ciepła przekazywanego bezpośrednio do pobliskich komponentów.

Typowe cele obejmują:

• zmniejszenie ciepła promieniowania wokół wydechu;

• ochronę przewodów i węży;

• zmniejszenie ekspozycji na ciepło paneli nadwozia i podłóg;

• poprawę kontroli termicznej wewnątrz komory silnika;

• zmniejszenie ryzyka przypadkowego kontaktu z gorącymi powierzchniami wydechu.

Owijka jest instalowana bezpośrednio wokół rury w nakładającą się spiralę.

Ostateczna wydajność termiczna zależy od materiału, grubości, zakładki, temperatury spalin i jakości instalacji.

Owijka wydechowa z włókna szklanego do kolektorów

Kolektory są jednym z najczęstszych zastosowań dla owijki wydechowej z włókna szklanego.

Rurowe kolektory tworzą dużą gorącą powierzchnię i często przebiegają blisko:

• przewodów zapłonowych;

• węży;

• elementów układu hamulcowego;

• złączy elektrycznych;

• elementów układu dolotowego;

• struktur nadwozia.

Elastyczny owiew z włókna szklanego na kolektor może łatwiej dopasować się do poszczególnych rur pierwotnych i kolektorów niż wiele sztywnych systemów izolacyjnych.

W przypadku skomplikowanej geometrii kolektora, węższy owiew jest zazwyczaj łatwiejszy w montażu.

Owiew z włókna szklanego na rurę wydechową

Długie rury wydechowe i rury spustowe często lepiej owijać szerszym materiałem.

owiew z włókna szklanego na rurę wydechową można zainstalować na:

• prostych rurach wydechowych;

• rurach kolektora;

• rurach spustowych;

• sekcjach końcowych;

• przewodach wydechowych silników diesla;

• rurach wydechowych generatorów.

Proste odcinki zazwyczaj owija się szybciej niż skomplikowane kolektory, ponieważ wymagają one mniej dopasowywania materiału wokół zakrętów.

W przypadku dużych przemysłowych rur wydechowych szersza taśma lub zdejmowane osłony izolacyjne mogą być bardziej wydajne niż wąski owiew typu samochodowego.

Owiew z włókna szklanego na wydech 1 cal vs 2 cale

Szerokość jest jednym z najważniejszych praktycznych czynników wyboru.

Owiew z włókna szklanego na wydech 1 cal

Owiew 1-calowy jest przydatny do:

• rur o małej średnicy;

• zakrętów o ciasnym promieniu;

• kolektorów motocyklowych;

• skomplikowanych rur pierwotnych kolektora;

• kolektorów z ograniczoną przestrzenią roboczą.

Węższa taśma łatwiej dopasowuje się do zmian kierunku.

Jej wadą jest czas montażu. Wymagane jest więcej obrotów, aby pokryć tę samą długość rury.

Owiew z włókna szklanego na wydech 2 cale

Owiew 2-calowy jest powszechnie wybierany do:

• większych kolektorów;

• rur wydechowych;

• rur spustowych;

• prostych rur;

• dłuższych odcinków rur.

Pokrywa większą powierzchnię na jeden obrót i może skrócić czas montażu.

Obecni producenci owiewów wydechowych powszechnie oferują formaty 1-calowe i 2-calowe, przy czym rolki 2-calowe są szczególnie powszechne w ogólnych zastosowaniach samochodowych. Heatshield Products, na przykład, oferuje obecnie owiew z włókna szklanego o szerokościach 1, 2, 4 i 6 cali, podczas gdy DEI wymienia konfiguracje Glass Fiber Wrap zarówno 1-, jak i 2-calowe.

W przypadku projektów produkcyjnych szerokość należy dobierać zgodnie ze średnicą i geometrią rury, zamiast wybierać rozmiar tylko dlatego, że jest szeroko dostępny.

Wybór długości rolki

Typowe detaliczne długości rolek owiewów wydechowych obejmują:

• 15 stóp;

• 25 stóp;

• 50 stóp;

• 100 stóp.

Klienci przemysłowi i OEM mogą wymagać dłuższych rolek, aby ograniczyć liczbę łączeń i ilość odpadów opakowaniowych.

Zużycie materiału zależy od:

• średnicy zewnętrznej rury;

• długości rury;

• szerokości owijki;

• zakładki;

• liczby zagięć;

• geometrii kolektora.

Kolektor z wieloma rurami głównymi może wymagać znacznie więcej materiału niż prosta rura wydechowa o podobnej całkowitej długości.

W przypadku powtarzalnej produkcji obliczenie zużycia na podstawie rzeczywistego rysunku rury lub fizycznej próbki jest bardziej wiarygodne niż szacowanie na podstawie typu pojazdu.

Czarna owijka wydechowa z włókna szklanego

Czarna owijka wydechowa z włókna szklanego jest często wybierana tam, gdzie ważny jest wygląd lub gdzie gotowa instalacja powinna wtapiać się w ciemną komorę silnika.

Czarny wygląd może być uzyskany dzięki powłoce lub obróbce nałożonej na strukturę z włókna szklanego.

Kupujący powinni rozróżniać:

• bazową izolację z włókna szklanego;

• kolor powierzchni lub powłokę;

• deklarowaną temperaturę roboczą.

Sam kolor nie określa wydajności termicznej.

Przy określaniu czarnej owijki wydechowej z włókna szklanego, należy zapytać o rzeczywistą konstrukcję materiału i klasę temperaturową, zamiast zakładać, że każdy czarny produkt ma takie same właściwości.

BSTFLEX oferuje czarne produkty do ochrony termicznej układu wydechowego w ramach swojej gamy produktów do owijania układów wydechowych do zastosowań, w których brane są pod uwagę zarówno wydajność termiczna, jak i wygląd.

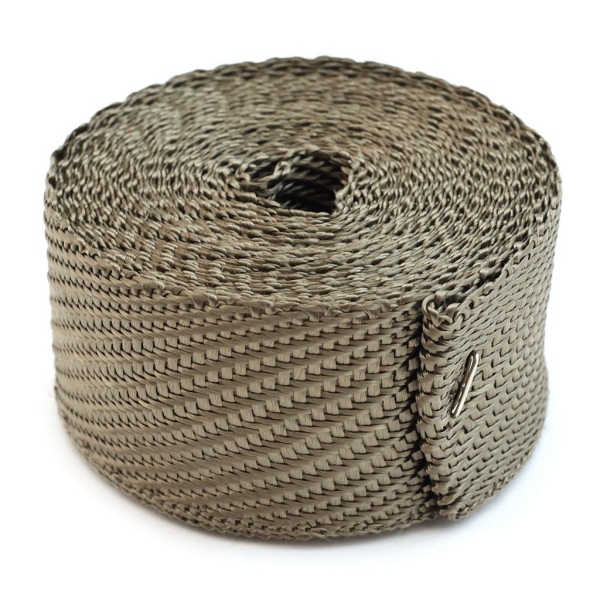

Owijka wydechowa z włókna szklanego a tytanowa

Włókno szklane i bazalt to powszechne materiały izolacyjne układów wydechowych.

Włókno szklane jest często bardziej ekonomicznym wyborem do ogólnej kontroli temperatury układu wydechowego.

Materiał na bazie bazaltu staje się bardziej istotny, gdy zastosowanie wiąże się z wyższymi temperaturami, powtarzającymi się cyklami termicznymi lub wyczynowymi układami wydechowymi.

Aby uzyskać szczegółowe porównanie materiałów, BSTFLEX zapewnia również Tytanowa owijka wydechowa: materiał, temperatura i zastosowania.

Włókno szklane a owijka wydechowa z krzemionki

Krzemionka zajmuje pozycję o wyższej temperaturze w zakresie izolacji wydechowej.

Włókno szklane nadaje się do wielu ogólnych zastosowań motoryzacyjnych i przemysłowych układów wydechowych.

Krzemionkę należy rozważyć, gdy:

• temperatura ciągła jest znacznie wyższa;

• owijka znajduje się w pobliżu kolektorów turbo;

• temperatury wydechu w wyścigach są ekstremalne;

• konwencjonalne włókno szklane nie zapewnia wystarczającego marginesu temperatury.

BSTFLEX produkuje Wysokotemperaturową owijkę termoizolacyjną Inferno do kolektorów wydechowych do zastosowań o ekstremalnych temperaturach, gdzie konstrukcja z wysoką zawartością krzemionki jest bardziej odpowiednia.

Właściwy materiał należy dobrać na podstawie rzeczywistej temperatury roboczej, zamiast zakładać, że materiał o najwyższej odporności temperaturowej jest zawsze konieczny.

Zastosowania owijki termoizolacyjnej z włókna szklanego

Owijka termoizolacyjna z włókna szklanego jest stosowana w szerokiej gamie urządzeń.

Kolektory samochodowe

Stosowana do kontrolowania ciepła promieniowania wokół rurowych kolektorów wydechowych i ochrony pobliskich komponentów.

Rury wydechowe motocykli

Przydatna wokół odsłoniętych rur kolektora i rur wydechowych znajdujących się blisko kierowcy lub paneli nadwozia.

Rury spustowe wydechu

Odpowiednia tam, gdzie temperatura robocza mieści się w zakresie możliwości materiału z włókna szklanego.

Pojazdy wyścigowe i wyczynowe

Stosowana tam, gdzie wymagana jest izolacja termiczna wokół kolektorów i rur wydechowych.

W przypadku bardziej wymagających zastosowań turbo, bazalt lub krzemionka mogą zapewnić większy margines temperatury.

Silniki Diesla

Owijka z włókna szklanego może być stosowana na rurach wydechowych silników Diesla, gdzie istotne są kwestie utrzymującej się wysokiej temperatury oraz ochrony personelu.

Generatory

Rury wydechowe generatorów mogą korzystać z elastycznej izolacji w miejscach, gdzie pobliski sprzęt lub personel wymagają ochrony przed wysoką temperaturą.

Przemysłowe systemy wydechowe

Owijka z włókna szklanego jest również stosowana wokół mniejszych przemysłowych rur wydechowych, gorących kanałów oraz przewodów wydechowych urządzeń.

Wybór temperatury owijki wydechowej z włókna szklanego

Wartości znamionowe temperatury powinny być dokładnie ocenione.

Konkurencyjne produkty z włókna szklanego zazwyczaj podają limity temperatury pracy ciągłej i krótkotrwałej, zamiast jednej maksymalnej wartości. Heatshield Products obecnie ocenia swoją oryginalną owijkę wydechową z włókna szklanego na 1200°F (ok. 649°C) pracy ciągłej i 2000°F (ok. 1093°C) pracy przerywanej, podczas gdy DEI podaje dla swoich systemów Glass Fiber Wrap odporność na ciepło bezpośrednie 1200°F (ok. 649°C) oraz odporność na ciepło promieniowania 2000°F (ok. 1093°C).

Te wartości konkurencji nie powinny być traktowane jako uniwersalne specyfikacje włókna szklanego.

W przypadku zaopatrzenia w BSTFLEX, nabywcy powinni potwierdzić:

• ciągłą temperaturę roboczą;

• temperaturę szczytową;

• czy wartość dotyczy ciepła bezpośredniego, promieniowania czy pracy przerywanej;

• ograniczenia powłoki;

• środowisko instalacji.

Różne konstrukcje z włókna szklanego mogą mieć różne możliwości temperaturowe.

Zakładka instalacyjna

Owijka wydechowa z włókna szklanego jest zazwyczaj instalowana z zachowaniem stałej zakładki między zwojami.

Zakładka wpływa na:

• pokrycie termiczne;

• grubość końcową;

• zużycie materiału;

• stabilność instalacji.

Niektóre systemy komercyjne wykorzystują linie pomocnicze lub zalecają określony wymiar zakładki. Na przykład DEI dostarcza produkty do owijania z instrukcją montażu i obecnie stosuje zalecaną zakładkę 0,25 cala (ok. 6,35 mm) w swoim kalkulatorze owijek wydechowych.

Nie oznacza to, że każda owijka musi mieć taką samą zakładkę.

Klienci BSTFLEX powinni postępować zgodnie ze specyfikacją instalacji dostarczoną dla wybranego produktu i zastosowania.

Opaski i elementy mocujące ze stali nierdzewnej

Owijka wydechowa musi być zabezpieczona tak, aby nie mogła się rozwinąć podczas wibracji i powtarzających się cykli cieplnych.

Typowe metody mocowania obejmują:

• opaski zaciskowe ze stali nierdzewnej;

• drut ze stali nierdzewnej;

• obejmy metalowe;

• opaski mocujące dedykowane do konkretnych zastosowań.

Opaski ze stali nierdzewnej są szeroko stosowane, ponieważ lepiej znoszą temperatury spalin niż zwykłe plastikowe opaski kablowe.

W przypadku zestawów OEM, owijka wydechowa i opaski mocujące ze stali nierdzewnej mogą być pakowane razem zgodnie z wymaganiami projektu.

Czy owijka wydechowa z włókna szklanego powinna być mokra przed instalacją?

Niektórzy instalatorzy lekko zwilżają owijkę z włókna szklanego przed montażem, aby tymczasowo ułatwić układanie tkanej taśmy wokół zgięć.

Jednakże nie jest to uniwersalny wymóg.

To, czy wstępne zwilżenie jest właściwe, zależy od:

• splotu;

• powłoka;

• konstrukcja produktu;

• instrukcja montażu.

Nie zakładaj, że każda owijka wydechowa z włókna szklanego powinna być namoczona.

Postępuj zgodnie z instrukcjami dla konkretnego produktu.

Czy owijkę z włókna szklanego można stosować na rurach elastycznych?

Zasadniczo elastyczne złącze wydechowe nie powinno być automatycznie traktowane jak sztywna rura wydechowa.

Sekcje elastyczne poruszają się podczas wibracji silnika i rozszerzalności cieplnej.

Owijanie złącza elastycznego może ograniczyć jego ruch lub spowodować przedwczesne zużycie owijki.

DEI wyraźnie ostrzega użytkowników przed owijaniem rur elastycznych i złączy elastycznych swoją owijką z włókna szklanego (Glass Fiber Wrap).

Jeśli wymagana jest ochrona termiczna wokół złącza elastycznego, bardziej odpowiednim rozwiązaniem może być oddzielna osłona, rękaw lub zdejmowana izolacja.

Czy owijkę wydechową z włókna szklanego można stosować na katalizatorach?

Katalizatory już pracują w wysokich temperaturach wewnętrznych.

Dodanie bezpośredniej izolacji może zwiększyć zatrzymywanie ciepła.

DEI wyraźnie odradza owijanie katalizatorów, ponieważ nadmierna zatrzymana temperatura może skrócić żywotność katalizatora.

Oddzielna osłona termiczna jest zazwyczaj lepszym rozwiązaniem, gdy celem jest ochrona podłogi, tunelu lub pobliskich komponentów przed ciepłem katalizatora.

Ile owijki wydechowej z włókna szklanego potrzebuję?

Do powtarzalnych obliczeń wymagane są cztery dane wejściowe:

1. średnica zewnętrzna rury;

2. całkowita długość rury;

3. szerokość owijki;

4. zakładka.

Gięcia i kolektory zwiększają zużycie materiału.

Dlatego kalkulatory owijek wydechowych używane przez obecnych konkurentów pytają o średnicę zewnętrzną rury, długość rury, szerokość owijki i zakładkę, a nie tylko o model pojazdu. BSTFLEX obecnie wykorzystuje dokładnie te zmienne w kalkulatorze na stronie produktu.

W przypadku układów wydechowych OEM, BSTFLEX może obliczyć przybliżone zużycie materiału na podstawie rysunków, wymiarów lub próbek fizycznych.

Zestawy owijek wydechowych z włókna szklanego

Klienci detaliczni i z rynku części zamiennych często preferują kompletne zestawy montażowe.

Typowy zestaw owijki wydechowej może zawierać:

• owijkę wydechową z włókna szklanego;

• opaski zaciskowe ze stali nierdzewnej;

• instrukcję montażu;

• opcjonalne produkty powlekające lub wykończeniowe.

Heatshield Products i DEI obecnie wprowadzają na rynek zestawy owijek wydechowych z włókna szklanego, które łączą owijkę z metalowymi opaskami i powiązanymi elementami montażowymi.

W przypadku projektów marek własnych i dystrybucji, BSTFLEX może wspierać niestandardowe konfiguracje zestawów i opakowania w oparciu o wymagane rozmiary rolek i kombinacje akcesoriów.

Co kupujący powinni określić

Aby uzyskać wycenę, należy podać jak najwięcej z poniższych informacji:

• szerokość owijki z włókna szklanego;

• długość rolki;

• grubość;

• kolor;

• temperatura robocza;

• średnica rury wydechowej;

• zastosowanie;

• wymagana ilość;

• format opakowania;

• wymagane akcesoria.

W przypadku projektów OEM rysunki lub wymiary rur są szczególnie przydatne przy obliczaniu zużycia rolki.

Producent owijek wydechowych z włókna szklanego i dostawca OEM

BSTFLEX produkuje wysokotemperaturowe wyroby tekstylne do zarządzania termicznego w motoryzacji i przemyśle.

W przypadku projektów owijek wydechowych z włókna szklanego opcje dostaw mogą obejmować:

• niestandardowe szerokości;

• niestandardowe długości rolek;

• konfiguracje w kolorze czarnym lub naturalnym;

• rolki zbiorcze;

• zestawy opasek ze stali nierdzewnej;

• detaliczne zestawy owijek wydechowych;

• opakowania z marką własną;

• opakowania dla dystrybutorów;

• dostawy OEM.

Pozwala to na określenie produktu zgodnie z wymaganiami produkcyjnymi, zamiast ograniczania się do stałych rozmiarów rolek detalicznych.

Zobacz pełną ofertę BSTFLEX Exhaust and Header Heat Wrap obejmującą produkty termoizolacyjne do układów wydechowych z włókna szklanego, bazaltowego, krzemionkowego i innych.

Często zadawane pytania

Czym jest owijka wydechowa z włókna szklanego?

Owijka wydechowa z włókna szklanego to tkana taśma z włókna szklanego odporna na wysokie temperatury, instalowana bezpośrednio wokół rur wydechowych i kolektorów w celu ograniczenia przenoszenia ciepła na otaczające komponenty.

Czy owijka wydechowa z włókna szklanego nadaje się do kolektorów?

Tak. Kolektory są jednym z najczęstszych zastosowań, ponieważ wąska taśma z włókna szklanego może być owijana wokół rur pierwotnych i kolektorów.

Czy lepsza jest owijka wydechowa z włókna szklanego o szerokości 1 cala czy 2 cali?

Żadna nie jest uniwersalnie lepsza. Owijka o szerokości jednego cala jest łatwiejsza do układania wokół małych rur i ciasnych zakrętów, podczas gdy owijka dwucalowa zazwyczaj szybciej pokrywa większe lub prostsze rury.

Czym jest czarna owijka wydechowa z włókna szklanego?

Czarna owijka wydechowa z włókna szklanego to izolacja termiczna na bazie włókna szklanego z ciemną powłoką powierzchniową. Kupujący powinni zweryfikować rodzaj włókna, powłokę oraz klasę temperaturową.

Czy owijka wydechowa z włókna szklanego jest lepsza niż tytanowa owijka wydechowa?

Włókno szklane jest zazwyczaj praktyczną i ekonomiczną opcją ogólnego przeznaczenia. Owijka typu tytanowego na bazie bazaltu jest często wybierana do zastosowań o wyższej temperaturze lub wyższej wydajności.

Czy owijka wydechowa z włókna szklanego może naprawić nieszczelność układu wydechowego?

Nie. Standardowa owijka wydechowa z włókna szklanego jest przeznaczona do izolacji termicznej, a nie do napraw strukturalnych układu wydechowego lub uszczelniania wycieków.

Czy BSTFLEX może dostarczyć niestandardową owijkę wydechową z włókna szklanego?

Tak. Projekty OEM i dystrybutorskie mogą być specyfikowane pod kątem szerokości, długości rolki, opakowania, akcesoriów i wymagań ilościowych.
