Wypełnienie tłumika do silników 4-suwowych do wysokotemperaturowych układów wydechowych

wypełnienie tłumika czterosuwowegomusi radzić sobie z energią akustyczną podczas pracy obok gorącego perforowanego rdzenia wydechu przez długi czas. W układach wydechowych motocykli, pojazdów ATV, UTV, wyścigowych i wyczynowych, właściwa specyfikacja wypełnienia zależy od znacznie więcej niż tylko od tego, czy silnik jest po prostu określany jako czterosuwowy.

Temperatura spalin, wymiary tłumika, objętość wypełnienia, rodzaj włókna, gęstość montażowa, prędkość gazów, wibracje oraz położenie wypełnienia względem perforowanego rdzenia wpływają na dobór materiału.

BSTFLEX dostarcza włókno szklane, włókno bazaltowe, wełnę ze stali nierdzewnej oraz niestandardowe konstrukcje wypełnień wydechowych do zastosowań zamiennych oraz produkcji tłumików wydechowych OEM.

Zobacz materiały do wypełniania tłumików   |   Poproś o rekomendację wypełnienia

Dlaczego tłumiki czterosuwowe wymagają odpowiedniej specyfikacji wypełnienia

Tłumik czterosuwowy zazwyczaj wykorzystuje sekcję absorpcyjną, w której materiał wypełniający otacza perforowany rdzeń. Spaliny pozostają wewnątrz rdzenia, podczas gdy energia akustyczna przechodzi przez perforacje do otaczającego materiału włóknistego.

W wymagających zastosowaniach materiał znajdujący się blisko rdzenia może być narażony na długotrwałe ciepło, wibracje i impulsy spalin. Pytanie inżynieryjne nie brzmi zatem po prostu:

„Jakie wypełnienie pasuje do tłumika czterosuwowego?”

Bardziej użyteczna specyfikacja stawia pytania:

• Jakie temperatury występują w miejscu umieszczenia wypełnienia?
• Ile miejsca jest dostępne między rdzeniem a zewnętrzną powłoką?
• Jaki materiał został określony w oryginalnym tłumiku?
• Czy wymagana jest metalowa warstwa zabezpieczająca lub ochronna?
• Jaka masa wypełnienia lub gęstość montażowa jest wymagana?
• Czy zastosowanie dotyczy ruchu ulicznego, wyścigów, motocrossu, pojazdów ATV, UTV czy przemysłu?
• Czy wypełnienie jest dostarczane luzem, w formie maty, w worku, jako rękaw czy jako gotowy element?

Wybór materiału wypełniającego do tłumików czterosuwowych

BSTFLEX oferuje kilka kierunków materiałowych dla tłumików wydechowych czterosuwowych. Nie należy ich traktować jako produktów zamiennych tylko dlatego, że wszystkie można opisać jako wypełnienia wysokotemperaturowe.

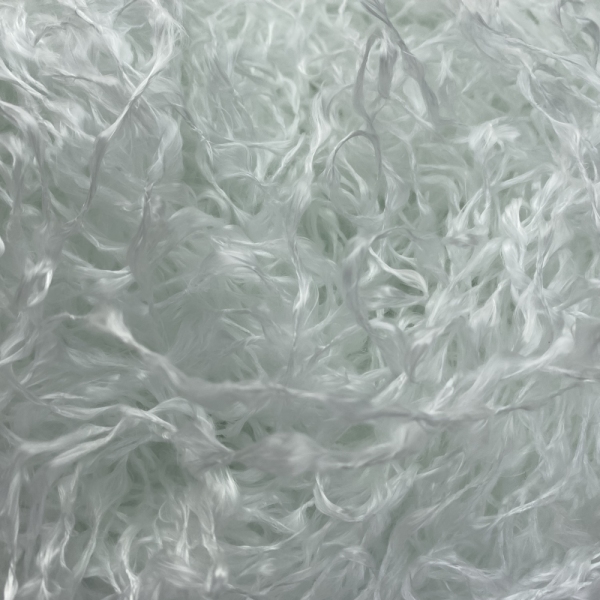

Wypełnienie tłumika z włókna szklanego do wydechów czterosuwowych

Włókno szklane pozostaje ważną opcją dla wypełnienia wydechu do silników czterosuwowych ponieważ struktury z włókna szklanego mogą zapewniać absorpcję akustyczną, wytrzymując temperatury znacznie wyższe niż zwykłe organiczne materiały izolacyjne.

Rzeczywista specyfikacja powinna jednak określać konstrukcję włókna szklanego, zamiast po prostu nazywać materiał „włóknem szklanym”.

Ważne szczegóły dotyczące zakupu obejmują:

• rodzaj włókna szklanego;
• konstrukcja z włókna ciągłego lub teksturowanego;
• forma maty, przędzy lub wypełnienia zamkniętego;
• wymiary końcowe;
• masa włókna na tłumik;
• docelowa gęstość instalacji;
• ciągłe warunki pracy;
• szczytowe narażenie termiczne;
• wymagany system mocowania.

W przypadku produkcji OEM lub zastosowań, w których obsługa luźnych włókien jest niepożądana, BSTFLEX może dostarczyć wkład z włókna szklanego do tłumika z tkaną siatką szklaną. Wypełnienie z włókna szklanego jest zamknięte wewnątrz struktury z tkanej siatki szklanej i może być dostosowane pod względem średnicy, długości, masy wypełnienia i wymaganej gęstości upakowania.

Kiedy należy rozważyć bazaltowe wypełnienie tłumika

Nie wszystkie zastosowania czterosuwowe pracują w tej samej temperaturze. Motocykle wyczynowe, silniki wyścigowe i układy wydechowe do ciężkich zadań mogą stawiać bardziej wymagające warunki termiczne materiałowi znajdującemu się najbliżej perforowanego rdzenia.

BSTFLEX oferuje bazaltowe wypełnienie tłumika z włókna skalnego LAVA jako kolejną opcję materiałową dla wysokotemperaturowych zastosowań tłumików.

Bazaltu nie należy wybierać tylko dlatego, że na papierze ma wyższą odporność temperaturową. Kompletna konstrukcja układu wydechowego nadal decyduje o tym, czy jest to odpowiedni materiał.

Podczas oceny wypełnienia bazaltowego należy podać:

• ciągłą temperaturę pracy;
• maksymalną oczekiwaną temperaturę;
• wymiary rdzenia tłumika;
• wymiary komory wypełnienia;
• wymaganą masę wypełnienia;
• zastosowanie w pojeździe i silniku;
• przewidywany tryb eksploatacji.

Ochrona wypełnienia w pobliżu perforowanego rdzenia

Obszar bezpośrednio otaczający perforowaną rurę może doświadczać najcięższej kombinacji ciepła spalin, ruchu gazów i wibracji.

Dlatego niektóre wysokotemperaturowe konstrukcje tłumików wykorzystują warstwę metaliczną między perforowanym rdzeniem a głównym włóknistym wypełnieniem akustycznym.

W zależności od konstrukcji wydechu, warstwa ta może wykorzystywać wełnę ze stali nierdzewnej, dzianinę metaliczną lub siatkę podtrzymującą.

BSTFLEX dostarcza siatkę wydechową ze stali nierdzewnej do mocowania wypełnienia tłumika do zastosowań wymagających dodatkowego zabezpieczenia wypełnienia.

Cel takiego elementu różni się od głównego wypełnienia akustycznego. Dlatego powinien być on wyszczególniony oddzielnie na rysunku OEM lub w zestawieniu materiałów.

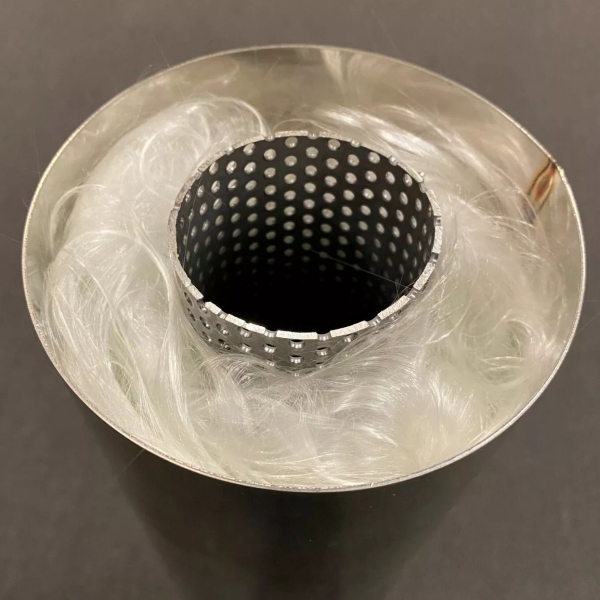

Wypełnienie kompozytowe z włókna szklanego i wełny ze stali nierdzewnej

Jednym z przydatnych podejść w przypadku wymagających tłumików czterosuwowych jest konstrukcja warstwowa, zamiast wypełniania całej komory tłumika jednym materiałem.

Uproszczony układ może składać się z:

1. perforowanego rdzenia wydechowego;
2. wełny ze stali nierdzewnej lub innej zatwierdzonej metalowej warstwy ochronnej;
3. głównego wypełnienia akustycznego z włókna szklanego lub mineralnego;
4. zewnętrznej obudowy tłumika.

Taki układ pozwala każdemu materiałowi pełnić inną funkcję. Metalowa warstwa wewnętrzna może pomóc chronić otaczające włókno przed bezpośrednim działaniem warunków panujących przy rdzeniu, podczas gdy warstwa włóknista zapewnia większą objętość pochłaniania akustycznego.

Wymagana grubość, gęstość i zakładka warstwy metalowej powinny wynikać z zatwierdzonego projektu układu wydechowego, a nie być wybierane arbitralnie podczas wymiany wypełnienia.

Szczegółowe omówienie tej rodziny materiałów znajduje się wWypełnienie tłumika z wełny ze stali nierdzewnej do wysokotemperaturowych układów wydechowych.

Gęstość wypełnienia tłumika 4-suwowego ma znaczenie

Ten sam materiał może zachowywać się inaczej, gdy jest zainstalowany przy różnych gęstościach.

Zbyt mała ilość wypełnienia może pozostawić puste przestrzenie, umożliwić przemieszczanie się materiału i zmniejszyć spójność akustyczną. Nadmierne ściśnięcie może zmienić strukturę włókien i uniemożliwić wypełnieniu działanie zgodnie z przeznaczeniem.

W przypadku produkcji układów wydechowych OEM lepiej jest określić mierzalną ilość wypełnienia, zamiast polegać na subiektywnych instrukcjach, takich jak „upakować mocno”.

Przydatna specyfikacja produkcyjna może obejmować:

• suchą masę włókna na tłumik;
• docelową gęstość instalacji;
• objętość komory wypełnienia;
• wymiary gotowego komponentu;
• dopuszczalną tolerancję wagi;
• kolejność warstw materiału;
• metodę instalacji.

Obliczanie dostępnej objętości wypełnienia

Dla cylindrycznego tłumika z wyśrodkowanym perforowanym rdzeniem, teoretyczną objętość pierścieniowego wypełnienia można oszacować za pomocą wzoru:

V = π × (D² - d²) × L / 4000

Gdy wymiary są wprowadzane w milimetrach:

• V = objętość wypełnienia w cm³;
• D = średnica wewnętrzna komory wypełnienia;
• d = średnica zewnętrzna rdzenia lub warstwy wewnętrznej;
• L= efektywna długość upakowania.

Jeśli zatwierdzona gęstość upakowania jest już znana:

Masa upakowania = objętość upakowania × gęstość upakowania.

Ten wzór oblicza dostępną objętość. Nieokreślaprawidłowej gęstości upakowania dla nowego projektu układu wydechowego. Wymagana wartość musi nadal pochodzić z istniejącej specyfikacji, prac rozwojowych nad prototypem lub testów aplikacyjnych.

Dlaczego waga na tłumik jest przydatna w produkcji OEM

W przypadku powtarzalnej produkcji określenie ilości włókna według wagi może poprawić spójność między tłumikami.

Zamiast prosić każdego operatora montażu o wizualną ocenę kompresji upakowania, producent może użyć określonej ilości materiału dla każdej jednostki wydechowej.

BSTFLEX może opracować komponenty do upakowania w oparciu o:

• określoną wagę wypełnienia włóknem;
• wagę gotowego komponentu;
• wymaganą średnicę zewnętrzną (OD) i wewnętrzną (ID);
• długość gotowego elementu;
• gęstość upakowania;
• kombinację materiałów;
• siatkę lub konstrukcję podtrzymującą.

Upakowanie tłumika motocykla czterosuwowego

Tłumiki motocyklowe stanowią jedno z głównych zastosowań dlamateriału do upakowania tłumika 4-suwowego.

Zastosowania obejmują:

• motocykle motocrossowe;
• motocykle enduro;
• motocykle terenowe;
• motocykle szosowe;
• wyścigowe układy wydechowe;
• akcesoryjne tłumiki typu slip-on;
• niestandardowe układy wydechowe.

Zestaw naprawczy dedykowany do konkretnego modelu powinien być dopasowany do rzeczywistego tłumika, a nie wybierany wyłącznie na podstawie pojemności skokowej motocykla. Dwa tłumiki zamontowane w podobnych silnikach mogą mieć różne średnice rdzenia, wymiary obudowy i objętości upakowania.

Upakowanie tłumika ATV i UTV

Czterosuwowe układy wydechowe ATV i UTV mogą również wykorzystywać wymienne upakowanie akustyczne wokół perforowanego rdzenia.

W przypadku tych zastosowań kupujący powinni określić:

• zastosowanie w pojeździe;
• producenta tłumika;
• rozmiar obudowy;
• średnicę rdzenia;
• długość upakowania;
• istniejący materiał;
• wymaganą ilość upakowania;
• tryb pracy.

Jeśli układ wydechowy jest używany przy długotrwałym dużym obciążeniu, w wyścigach lub w trudnych warunkach terenowych, należy podać tę informację przy prośbie o rekomendację materiału.

Wydajnościowe i wyścigowe układy wydechowe

Zastosowania wydechów wyczynowych często prowadzą do błędnego przekonania, że włókno o najwyższej odporności termicznej jest automatycznie najlepszym wypełnieniem.

W praktyce dobór materiału powinien uwzględniać pełną konstrukcję:

• rzeczywistą temperaturę w miejscu wypełnienia;
• prędkość spalin;
• wymiary tłumika;
• retencję włókien;
• wymagane tłumienie dźwięku;
• okres międzyobsługowy;
• masę komponentu;
• metodę montażu.

Wynikiem może być włókno szklane, bazalt, konstrukcja z włókien metalowych lub kombinacja wielowarstwowa, a nie jedno uniwersalne „wypełnienie wyścigowe”.

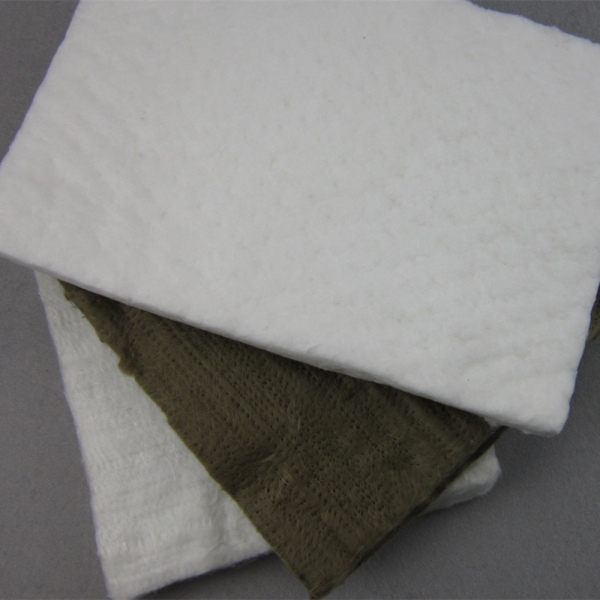

Mata standardowa a prefabrykowane wypełnienie tłumika

Opracowywanie niestandardowego komponentu wypełniającego do silników 4-suwowych

Dla nowego programu układów wydechowych BSTFLEX może pracować na podstawie rysunku, informacji wymiarowych lub istniejącej próbki wypełnienia.

Typowa sekwencja rozwoju to:

Geometria tłumika → dobór materiału → docelowa ilość wypełnienia → struktura wypełnienia → prototyp → walidacja tłumika → zatwierdzona specyfikacja → dostawa produkcyjna

Jest to szczególnie przydatne dla producentów, którzy chcą otrzymać gotowy do montażu komponent zamiast docinać i ważyć surowy materiał wygłuszający podczas każdego montażu tłumika.

Informacje, które należy zawrzeć w zapytaniu ofertowym (RFQ) dotyczącym wygłuszenia tłumika czterosuwowego

Dostawy wygłuszeń tłumików czterosuwowych dla producentów OEM

Producenci układów wydechowych często wymagają czegoś więcej niż uniwersalnego arkusza do regeneracji. BSTFLEX wspiera niestandardowe programy wygłuszania, w których materiał staje się kontrolowanym komponentem produkcyjnym.

Dostosowanie może obejmować:

• materiał włóknisty;
• metalową warstwę wewnętrzną;
• wymiary wygłuszenia;
• wagę wypełnienia włóknistego;
• gęstość instalacji;
• siatkę lub strukturę zabezpieczającą;
• długość cięcia;
• numer części;
• opakowanie jednostkowe;
• opakowanie z marką własną;
• dostawy masowe.

Aby uzyskać więcej informacji o możliwościach OEM, odwiedź Producent wygłuszeń tłumików do tłumików wydechowych OEM.

FAQ dotyczące wypełnienia tłumika 4-suwowego

Jakie jest najlepsze wypełnienie tłumika do motocykla 4-suwowego?

Nie ma jednego materiału, który byłby najlepszy dla każdego tłumika czterosuwowego. Szeroko stosowane jest włókno szklane, podczas gdy konstrukcje bazaltowe lub kompozytowe można rozważyć w bardziej wymagających warunkach termicznych. Wybór powinien opierać się na konstrukcji tłumika, temperaturze wypełnienia, specyfikacji materiałowej, wymaganej gęstości oraz systemie mocowania.

Czy wypełnienie tłumika 4-suwowego różni się od wypełnienia tłumika 2-suwowego?

Terminy te opisują przeznaczenie układu wydechowego, a nie uniwersalną specyfikację materiałową. Oba systemy mogą wykorzystywać włókniste wypełnienie akustyczne, ale ich warunki termiczne, konstrukcje tłumików, mechanizmy zanieczyszczeń, ilości wypełnienia oraz specyfikacje OEM mogą się różnić. Zawsze dobieraj wypełnienie zgodnie z konkretnym tłumikiem.

Czy włókno szklane może być stosowane w tłumiku 4-suwowym?

Tak. Włókno szklane jest powszechnie stosowane jako wypełnienie akustyczne w wielu tłumikach motocykli czterosuwowych i pojazdów typu powersports. Odpowiednia struktura włókien i temperatura pracy muszą być nadal dopasowane do zastosowania w układzie wydechowym.

Kiedy należy rozważyć bazaltowe wypełnienie tłumika?

Bazalt można rozważyć w przypadkach, gdy konstrukcja układu wydechowego wymaga wypełnienia z włókien mineralnych o wyższej odporności termicznej niż rozważany gatunek włókna szklanego. Rzeczywistą przydatność należy potwierdzić w odniesieniu do temperatury pracy, struktury wypełnienia i wymagań walidacyjnych.

Dlaczego wokół rdzenia tłumika stosuje się wełnę ze stali nierdzewnej?

W niektórych konstrukcjach tłumików wełna ze stali nierdzewnej jest umieszczana w pobliżu perforowanego rdzenia jako metalowa warstwa ochronna lub wypełniająca. Może ona pomóc chronić otaczający materiał włóknisty przed wymagającymi warunkami panującymi przy rdzeniu. Wymagana struktura zależy od oryginalnej konstrukcji układu wydechowego.

Czy wypełnienie tłumika czterosuwowego powinno być zainstalowane tak ciasno, jak to możliwe?

Żadna uniwersalna zasada „tak ciasno, jak to możliwe” nie powinna zastępować określonej specyfikacji wypełnienia. Jeśli to możliwe, należy użyć określonej masy suchego wypełnienia lub zainstalowanej gęstości. Produkcja OEM powinna kontrolować te wartości, aby poprawić spójność między tłumikami.

Ile wypełnienia do tłumika 4-suwowego potrzebuję?

Zawsze używaj ilości określonej przez producenta tłumika, jeśli jest dostępna. W przypadku opracowywania niestandardowego układu wydechowego należy określić dostępną objętość wypełnienia i ustalić wymaganą gęstość instalacji na podstawie istniejącej specyfikacji lub walidacji prototypu.

Czy BSTFLEX może wyprodukować niestandardowe wypełnienie tłumika 4-suwowego?

Tak. BSTFLEX może dostarczyć wypełnienia tłumików z włókna szklanego, bazaltu, wełny ze stali nierdzewnej oraz konstrukcje mieszane. Personalizacja może obejmować materiał, wymiary, masę wypełnienia, gęstość, strukturę zabezpieczającą oraz opakowanie zgodnie z rysunkami, wymiarami lub próbkami fizycznymi.

Zamów specyfikację wypełnienia tłumika 4-suwowego

W przypadku nowego programu wydechów czterosuwowych lub wymogu dotyczącego istniejącego wypełnienia zamiennego, prześlij do BSTFLEX rysunek tłumika, średnicę rdzenia, wymiary obudowy, długość wypełnienia, obecny materiał, masę wypełnienia oraz warunki pracy.

Możemy przeanalizować informacje i opracować odpowiednie wypełnienie z włókna szklanego, bazaltu, wełny ze stali nierdzewnej lub kompozytu do oceny prototypu i produkcji OEM.
