Zestaw do ponownego pakowania tłumika powinien być określony jako specyfikacja materiałowa (BOM) dla jednego zdefiniowanego tłumika, a nie po prostu jako worek z materiałem wygłuszającym. W przypadku dostaw dla producentów OEM i marek własnych nabywca musi potwierdzić, jaki materiał akustyczny, warstwa ochronna, element mocujący, elementy złączne, etykiety i instrukcje znajdują się w każdym opakowaniu.
Zestaw może zawierać wyłącznie wypełnienie z włókna szklanego lub łączyć główne wypełnienie akustyczne z wełną ze stali nierdzewnej, siatką zabezpieczającą i osprzętem montażowym. Te części pełnią różne funkcje i powinny pozostawać osobnymi pozycjami w zatwierdzonej specyfikacji.
Istniejący produkt BSTFLEX Muffler Repacking Kit zapewnia wieloskładnikową konfigurację początkową. W przypadku produkcji lub markowego programu części zamiennych należy potwierdzić gatunki materiałów, wymiary komponentów, ilości i opakowanie dla właściwego tłumika przed zatwierdzeniem kolejnych zamówień.
Określenie zestaw do ponownego pakowania tłumika nie określa, co znajduje się wewnątrz opakowania. Dwa produkty sprzedawane pod tą samą ogólną nazwą mogą zawierać zupełnie inne materiały i części montażowe.
Przydatna specyfikacja zestawu określa każdy dostarczany komponent i jego funkcję:
| Komponent zestawu | Główna funkcja | Co powinna definiować specyfikacja zakupu |
|---|---|---|
| Akustyczny materiał wygłuszający | Wypełnia określoną przestrzeń wokół perforowanego rdzenia i stanowi główną włóknistą warstwę akustyczną. | Rodzaj materiału, gatunek, dostarczona forma, sucha masa wypełnienia, wymiary i ilość. |
| Wełna ze stali nierdzewnej | Może zapewniać metalową warstwę od strony rdzenia, która pomaga chronić otaczające wypełnienie akustyczne. | Stop, gatunek włókna, szerokość, długość, masa i pozycja montażowa. |
| Sito lub siatka przytrzymująca | Zawiera materiał uszczelniający i utrzymuje jego pozycję podczas montażu i eksploatacji. | Stop, konstrukcja drutu, rozmiar arkusza, liczba warstw, wykończenie krawędzi i ilość. |
| Elementy złączne | Zabezpieczają końcówkę lub inne serwisowalne elementy tłumika. | Typ, materiał, średnica, zakres mocowania, styl łba i ilość. |
| Środki pomocnicze przy montażu | Tymczasowo przytrzymują materiał lub ułatwiają umieszczenie tam, gdzie wymaga tego zatwierdzony proces. | Materiał, pozycja, ilość oraz informacja, czy środek pomocniczy pozostaje w gotowym tłumiku. |
| Instrukcje i etykiety | Zidentyfikuj produkt i przekaż zatwierdzoną kolejność montażu. | Język, numer referencyjny modelu, numer części, informacje dotyczące bezpieczeństwa i kontrola wersji. |
| Opakowanie detaliczne lub OEM | Chroni, identyfikuje i grupuje dostarczone komponenty. | Pojedyncza torba, etykieta, kod kreskowy, ilość w kartonie i oznakowanie marki klienta. |
Nie należy dopuścić, aby ogólny tytuł zestawu zastąpił tę specyfikację materiałową. Zatwierdzona zawartość powinna znajdować się na rysunku, specyfikacji opakowania lub zamówieniu zakupu.

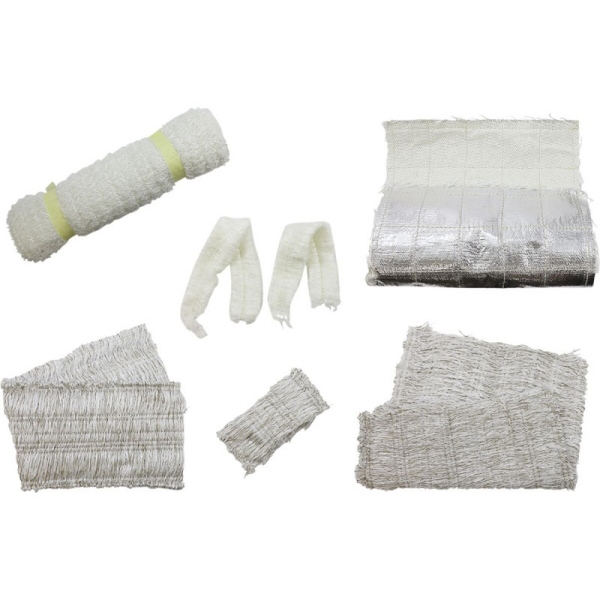

Istniejący zestaw BSTFLEX wykorzystuje połączenie:
Ta konfiguracja stanowi użyteczny punkt wyjścia dla tłumików wykorzystujących warstwowy system wypełnienia. Nie należy jej traktować jako obowiązkowej zawartości każdego zestawu niestandardowego.
W przypadku projektu OEM lub dystrybutora należy potwierdzić:
W przypadku konieczności użycia innego materiału lub układu komponentów należy wykorzystać pełną ofertę BSTFLEX Muffler Packing range jako punkt wyjścia doboru materiałów.

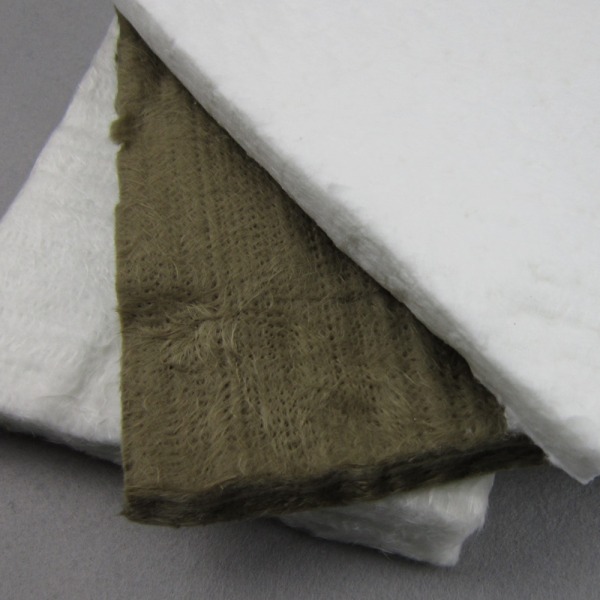

Główne wypełnienie akustyczne może wykorzystywać włókno szklane, włókno bazaltowe, włókno ceramiczne lub inną zatwierdzoną konstrukcję. Specyfikacja zestawu powinna określać rzeczywisty materiał, zamiast polegać wyłącznie na ogólnych opisach, takich jak wełna do tłumików lub wypełnienie wysokotemperaturowe.
Włókno szklane jest szeroko stosowane w tłumikach układów wydechowych motocykli, pojazdów typu powersports i pojazdów o wysokich osiagach. Może być dostarczane w postaci maty, luźnego wypełnienia, materiału przędzonego lub elementu zamkniętego.
W przypadku zestawu opartego na macie należy zapoznać się z produktem BSTFLEX Fiberglass Exhaust Silencer Packing. Zdefiniuj wymiary cięcia, grubość, gramaturę materiału i ilość zawartą w każdym zestawie.
Tam, gdzie zatwierdzony projekt wymaga włókna bazaltowego, należy określić, czy zestaw zawiera luźne włókno, matę czy element prasowany. Forma materiału wpływa zarówno na montaż, jak i na opakowanie.
Produkt BSTFLEX Basalt Muffler Packing Kit wyznacza odmienny kierunek produktów na bazie bazaltu. Nie należy zastępować nim włókna szklanego tylko dlatego, że wymiary zewnętrzne wydają się podobne.
W przypadku opcji z włókna ceramicznego należy podać dokładną klasę, dostarczone wymiary oraz dokumentację obsługi. Wyższa wartość temperatury w katalogu sama w sobie nie potwierdza przydatności do konkretnego tłumika.
W przypadku projektów wymagających materiału ceramicznego zapoznaj się z produktem BSTFLEX Ceramic Fiber Muffler Packing i potwierdź wymagane wymiary arkusza lub zestawu.
Wielkość opakowania nie określa ilości materiału akustycznego wymaganego przez tłumik. Aby zapewnić powtarzalność dostaw, należy określić zatwierdzoną wagę suchego uszczelnienia dla każdego zestawu.
Należy zachować osobno następujące wartości:
Ta dystynkcja jest szczególnie ważna przy zakupie zamkniętego elementu pakunkowego. Na przykład BSTFLEX Fiberglass Muffler Packing Sock zawiera zarówno wypełnienie z włókna szklanego, jak i tkaną osłonę z siatki szklanej. Waga wypełnienia i waga gotowego elementu to nie to samo.
Zestawu nie należy zatwierdzać tylko dlatego, że jego całkowita waga opakowania odpowiada wcześniejszemu produktowi. Upewnij się, jaka część tej wagi to faktyczne wypełnienie akustyczne.
Wełna ze stali nierdzewnej i siatka podtrzymująca mogą pojawić się razem w jednym zestawie do regeneracji tłumika, ale nie pełnią tej samej funkcji.
Wełna ze stali nierdzewnej może być umieszczona blisko perforowanego rdzenia jako warstwa metaliczna. Jej specyfikacja może obejmować:
Siatka podtrzymująca to otwarta konstrukcja z drutu służąca do przytrzymywania wypełnienia. Jej specyfikacja może obejmować:
W przypadku elementu siatkowego zapoznaj się z produktem BSTFLEX Stainless Steel Exhaust Screen for Muffler Packing Retention.
W przypadku wełny ze stali nierdzewnej dostarczanej osobno lub przyciętej do wymaganego rozmiaru zapoznaj się z produktem BSTFLEX Stainless Steel Wool Muffler Packing.
Nie liczyć siatki jako wypełnienia z włókna akustycznego i nie zakładać, że sama wełna zapewnia takie samo zabezpieczenie jak zatwierdzona siatka.
Do żadnego tłumika nie stosuje się uniwersalnego układu warstw.
Zestaw może zawierać:
Istniejąca konstrukcja tłumika powinna być punktem wyjścia dla programu wymiany. Jeśli dodawana jest nowa warstwa lub usuwana jest istniejąca warstwa, należy traktować tę zmianę jako rewizję projektu i zatwierdzić kompletny tłumik.
Nie dodawaj wełny stalowej ani siatki tylko po to, aby zestaw wydawał się bardziej kompletny. Każda część powinna mieć określone przeznaczenie i miejsce montażu.
Niektóre rozbieralne tłumiki używają nitów do zamocowania kołnierza końcowego. Inne używają śrub, wkrętów, obejm, połączeń spawanych lub innego systemu zamknięcia.
Gdy nity wchodzą w skład zestawu, zdefiniuj:
Określenie nit o dużej wytrzymałości nie jest pełną specyfikacją zakupową.
Nie zakładaj, że nity dostarczone do jednego tłumika motocyklowego będą pasować do innego tłumika o podobnym wymiarze zewnętrznym. Należy sprawdzić średnicę otworu, grubość pakietu materiałów oraz konstrukcję końcówki.
Uniwersalny zestaw do wygłuszenia wydechu motocyklowego zazwyczaj wymaga od instalatora zmierzenia, przycięcia lub dopasowania co najmniej jednego komponentu. Zestaw dedykowany do konkretnego modelu powinien posiadać udokumentowane dopasowanie do określonej konfiguracji tłumika.
| Typ zestawu | Wymagane informacje | Główne ryzyko podlegające kontroli |
|---|---|---|
| Zestaw uniwersalny | Wymiary materiału, limity cięcia, całkowita masa napełnienia oraz zakres geometrii tłumika przeznaczonych do oceny. | Montażysta usuwa zbyt dużo materiału lub używa całego pakietu, podczas gdy wymagana jest tylko jego część. |
| Zestaw dedykowany do modelu | Marka, model tłumika, wersja, okres produkcji i zatwierdzone wymiary. | Rewizja produktu lub rdzeń zamienny zmieniają geometrię wewnętrzną. |
| Zestaw produkcyjny OEM | Numer części klienta, rewizja rysunku, zestawienie materiałów i kryteria akceptacji. | Niezatwierdzone zmiany materiałowe lub zmiany w opakowaniu pomiędzy partiami produkcyjnymi. |
| Zestaw detaliczny marki własnej | Zatwierdzona zawartość oraz marka, kod kreskowy, język, instrukcje i opakowanie handlowe. | Oświadczenia dotyczące opakowania lub deklaracje kompatybilności przekraczają zweryfikowane zastosowanie. |
Samo określenie silnika dwusuwowego lub czterosuwowego nie wystarcza do dopasowania do konkretnego modelu. Podaj rzeczywistą średnicę rdzenia, wymiary powłoki i zapakowaną długość.
W przypadku dostaw OEM dla każdego komponentu należy przypisać osobny numer pozycji i odniesienie do specyfikacji.
Przykładowa struktura może obejmować:
| Pozycja BOM | Opis komponentu | Informacje kontrolowane |
|---|---|---|
| 01 | Główne wypełnienie akustyczne | Materiał, gatunek, wymiary, masa sucha i ilość. |
| 02 | Warstwa wełny ze stali nierdzewnej | Stop, gatunek włókna, rozmiar cięcia, masa i ilość. |
| 03 | Siatka zabezpieczająca | Specyfikacja drutu, wymiary, wykończenie krawędzi i ilość. |
| 04 | Elementy złączne do montażu | Specyfikacja elementów złącznych i ilość. |
| 05 | Instrukcje | Numer dokumentu, język i rewizja. |
| 06 | Etykieta produktu | Numer części klienta, kod kreskowy i wymagane oznaczenia. |
| 07 | Opakowanie jednostkowe | Specyfikacja torby lub pudełka oraz metoda zgrzewania/zamknięcia. |
Jeśli komponent jest opcjonalny, należy określić, który wariant zestawu go zawiera. Nie należy polegać na odręcznych zmianach na liście pakowej w przypadku powtarzalnej produkcji.
Zestawzestaw do pakowania tłumika marki własnej wymaga czegoś więcej niż tylko umieszczenia logo na torbie. Właściciel marki powinien zatwierdzić zawartość opakowania oraz wszelkie oświadczenia dotyczące produktu.
Pola opakowania mogą obejmować:
Nie umieszczaj niezweryfikowanych oświadczeń dotyczących temperatury, żywotności lub poziomu hałasu na opakowaniach marek własnych. Wszelkie oświadczenia dotyczące wydajności powinny odpowiadać zatwierdzonemu produktowi oraz dowodom zaakceptowanym przez właściciela marki.
Opcje opakowań marek własnych i niestandardowych BSTFLEX można omówić w ramach usługi OEM Muffler Packing Manufacturing Service.
Zestaw zawierający wyłącznie matę głuszącą wymaga innej instrukcji niż zestaw zawierający wełnę, siatkę i nity.
Dokumentacja montażowa powinna określać:
Nie należy dostarczać jednej ogólnej karty instrukcji dla znacząco różniących się konstrukcji zestawów tylko dlatego, że należą one do tej samej rodziny produktów detalicznych.
Przed zatwierdzeniem produkcji należy zmontować zestaw próbny w rzeczywistym tłumiku lub w uzgodnionym zespole reprezentatywnym.
Zarejestrować:
Paczka zawierająca wszystkie wymienione części przeszła kontrolę zawartości. Nie oznacza to automatycznego pomyślnego przejścia oceny wydajności kompletnego tłumika.
Po zaakceptowaniu należy zablokować specyfikację BOM, rewizję rysunku, grafikę etykiety oraz specyfikację pakowania. Uzgodnić, które zmiany wymagają powiadomienia klienta lub ponownego zatwierdzenia.
Kontrola odbiorcza powinna zweryfikować zarówno kompletność, jak i zgodność techniczną.
| Obszar kontroli | Typowa weryfikacja |
|---|---|
| Kompletność zestawu | Prawidłowa liczba elementów upakowania, sekcji wełny, siatek, elementów złącznych i dokumentów. |
| Tożsamość materiału | Zatwierdzone referencje materiałowe dla włókna akustycznego, wełny i siatki. |
| Wymiary | Długość cięcia, szerokość, grubość lub wymiary gotowego komponentu. |
| Waga | Sucha waga wypełnienia akustycznego, waga wełny lub całkowita waga komponentu zgodnie ze specyfikacją. |
| Elementy złączne | Typ, rozmiar, materiał i ilość. |
| Pakowanie | Prawidłowy worek, etykieta, kod kreskowy, rewizja grafiki i stan opakowania. |
| Identyfikowalność | Identyfikacja partii i wymagane dokumenty wysyłkowe. |
Nie należy używać całkowitej wagi opakowania jako jedynej kontroli odbiorczej. Brakujący element złączny i nadmiar materiału opakowaniowego mogą dać podobną wagę całkowitą, pozostawiając zestaw nieprawidłowym.
W celu uzyskania wyceny należy przesłać następujące informacje:
Nieznane elementy można zidentyfikować jako wymagania rozwojowe. Nie należy ich zastępować niepopartymi założeniami o uniwersalnym dopasowaniu.
Kompletny zestaw zawiera wszystkie komponenty zatwierdzone dla wskazanego tłumika. Może to obejmować materiał dźwiękochłonny, wełnę ze stali nierdzewnej, siatkę mocującą, elementy złączne oraz instrukcję. Nie każdy tłumik wymaga każdego komponentu.
Nie. Nity mają znaczenie tylko wtedy, gdy tłumik wykorzystuje kompatybilne połączenie nitowane. Inne tłumiki mogą wykorzystywać śruby, sworznie, opaski, spawanie lub inną metodę montażu.
Nie. Wełna ze stali nierdzewnej to materiał z włókien metalowych. Siatka pakująca to struktura z otwartego drutu używana do przytrzymywania. Mogą być używane razem, ale należy je dobierać osobno.
Tylko wtedy, gdy potwierdzono rzeczywiste wymiary tłumika, ilość materiału głuszącego i wymagania materiałowe. Sam cykl pracy silnika nie określa kompatybilności zestawu.
BSTFLEX może omówić kwestie etykiet klienta, opakowań jednostkowych, kodów kreskowych, identyfikacji części oraz niestandardowych kombinacji komponentów dla odpowiednich projektów OEM i marek własnych. Ostateczna zawartość i opakowanie powinny zostać zatwierdzone przed rozpoczęciem produkcji.
Tak, w zależności od wymaganego materiału i zamówienia. BSTFLEX dostarcza materiały wygłuszające, wełnę ze stali nierdzewnej, siatki zabezpieczające oraz konfekcjonowane komponenty pakujące jako osobne opcje produktów, jak również w konfiguracjach zestawów.
Rozpocznij od Zestaw do regeneracji tłumika BSTFLEX, a następnie wyślij wymiary tłumika, wymagany materiał, listę komponentów oraz wymagania dotyczące pakowania.
W przypadku projektów wymagających innego materiału pakunkowego lub innej formy komponentu zapoznaj się z pełną ofertą materiałów do pakowania tłumików BSTFLEX. Rozwój oparty na rysunkach, dopasowywanie próbek, etykietowanie prywatne oraz produkcja seryjna mogą zostać omówione w ramach usługi produkcyjnej OEM w zakresie pakowania tłumików.
Zamów niestandardowy zestaw do regeneracji tłumika oraz wycenę z marką własną
