Kanał wentylacyjny PAP może mieć żądaną średnicę, a mimo to okazać się nieodpowiednim zamiennikiem.Jego powierzchnia wewnętrzna może różnić się od zatwierdzonej konstrukcji, ukształtowana trasa może nie mieścić się w dostępnej przestrzeni, a jego końce mogą się odkształcać po zamontowaniu w złączach produkcyjnych. Z tych powodów próbkę należy oceniać jako część zamontowaną, a nie po prostu jako prostą rurę.
TenKanał wentylacyjny aluminiowy z papieru BSTFLEX PAPSkłada się z papierowej warstwy wewnętrznej, aluminiowej warstwy środkowej i papierowej warstwy zewnętrznej. Ten przewodnik wyjaśnia, jak przekształcić ten opis konstrukcji w specyfikację zakupu OEM, obejmującą ścianę, uformowany kształt, zachowanie połączeń i zatwierdzenie próbki.
Określ kolejność warstw, a nie tylko nazwy materiałów

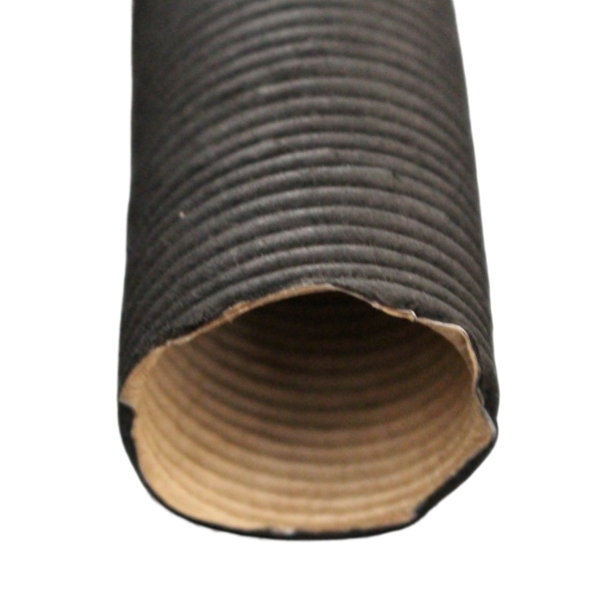

W przypadku konstrukcji PAP należy odczytać warstwy od kanału powietrznego na zewnątrz:papier / aluminium / papierZapytanie, które zawiera jedynie informację o „papierowym aluminiowym kanale wentylacyjnym”, pozostawia niejasną lokalizację każdego materiału. Należy uwzględnić kolejność na rysunku lub w specyfikacji materiałów, aby wycena, próbkowanie i inspekcja odnosiły się do tej samej ściany.
| Pozycja ściany | Tworzywo | Co zidentyfikować |
|---|---|---|
| Warstwa wewnętrzna | Papier lub tektura elastyczna | Powierzchnia zwrócona w stronę transportowanego powietrza; należy podać zatwierdzoną klasę lub odniesienie konstrukcyjne. |
| Warstwa środkowa | Folia aluminiowa | Specyfikacja folii i jej miejsce w laminacie, a nie domniemana odsłonięta metalowa wyściółka. |
| Warstwa zewnętrzna | Papier lub tektura elastyczna | Powierzchnia zewnętrzna, wykończenie i wszelkie dozwolone zabiegi. |
Nie traktuj zewnętrznej folii plastikowej jako zamiennika wyłącznie wyglądu. OddzielnaWąż elastyczny PAK do kanałów wentylacyjnychWewnątrz zastosowano papier pakowy, w środku aluminium, a na zewnątrz czarną folię PVC. Zmiana z papierowej powłoki zewnętrznej na taką konstrukcję powinna zostać przeanalizowana i zidentyfikowana jako zmiana materiału.
Utrzymuj aplikację w zakresie określonym dla produktu
Opis produktu PAP określa zastosowanie wewnątrz pomieszczeń, w tym dopływ świeżego powietrza do systemów ogrzewania i klimatyzacji pojazdów. Rozpocznij proces zatwierdzania od odnotowania faktycznego położenia kanału. Przebieg pod odsłoniętą podłogą pojazdu lub przez komorę silnika nie powinien być klasyfikowany jako instalacja wewnętrzna tylko dlatego, że jest częścią pojazdu.
Przed wyborem ściany określ rodzaj medium i ekspozycję.To specyfikacja kanału powietrznego, a nie dopuszczenie do przesyłu paliwa, czynnika chłodzącego, sprężonego powietrza ani spalin. Obecność warstwy aluminium nie powinna wnioskować o przydatności kanału do pracy w deszczu, stojącej wodzie, przy silnym zasysaniu lub bezpośrednim kontakcie ze spalinami.
W przypadku projektu wykraczającego poza wskazany wniosek PAP, należy przedłożyć warunki odrębnej oceny budowlanej.asortyment rur ochronnych i kanałów ciepłego powietrzazawiera różne produkty przeznaczone do różnych celów; wspólna kategoria nie oznacza, że można je stosować zamiennie.
Zachowanie kształtu różni się od wielokrotnego zginania
Kanały PAP są opisywane jako podatne na formowanie i zachowujące swój wygięty kształt. W przypadku zamówienia OEM należy przełożyć tę cechę na trasę, którą można sprawdzić: określić położenie złączy, obwiednię luzu i krzywiznę, jaką próbka musi zachować po uformowaniu.
W planie próbkowania należy ocenić, czy kanał pozostaje w tej obwiedni po usunięciu siły formującej. Należy odnotować odstępy między kontrolami oraz to, czy próbka jest podparta lub niepodparta przez przewidziane podpory. Zdjęcie wykonane, gdy ktoś trzyma rurę na miejscu, nie udowadnia braku podparcia.
Nie należy traktować tego sprawdzenia jako dowodu nieograniczonej żywotności przy zginaniu, odporności na drgania ani przydatności do połączenia ruchomego. W przypadku przewidywanego powtarzalnego ruchu należy zlecić oddzielną ocenę inżynierowi odpowiedzialnemu za sprzęt.
Formowanie kontroli
Użyj proponowanej trasy instalacji i udokumentuj punkt odniesienia gięcia. Określ, czy promień jest mierzony w linii środkowej, czy w innej zdefiniowanej powierzchni. Uzgodnij minimalny promień dla wybranej konstrukcji, zamiast kopiować wartość z innego kanału.
Sprawdzanie kształtu
Zmierz uformowaną próbkę w najwęższym łuku i na końcach połączeń. Zapisz wymiary większych i mniejszych otworów, widoczne zagięcia ścianek oraz położenie względem obwiedni trasy. Przed oceną próbek ustal dopuszczalne zmiany.
Przetestuj próbkę na rzeczywistych częściach stykających się ze sobą
Do próby dopasowania użyj złączy i podpór reprezentatywnych dla produkcji. Sam stary wąż może nie odzwierciedlać zamierzonej geometrii połączenia. Zapisz, jak osadza się każdy koniec, czy osiągnięto określone zazębienie i czy zamierzona metoda mocowania nie uszkadza ścianki.
Należy oddzielić dopasowanie i akceptację przepływu powietrza. Próbka może być osadzona na obu złączach, ale nadal wymaga oceny w stanie uformowanym. Jeśli system wymaga ograniczenia spadku ciśnienia lub nieszczelności, należy uzgodnić przepływ testowy, warunki ciśnienia i kompletną konfigurację zespołu. Nie należy przypisywać wartości ciśnienia na podstawie ściskania ręką ani kontroli wzrokowej.
W przypadku zakupu opartego na oryginalnym komponencie, należy zachować zatwierdzoną próbkę referencyjną i rysunek. Próbka służy do uzgodnienia porównania wyglądu i sposobu użytkowania, a rysunek do sprawdzenia wymiarów i dopuszczalnych limitów.
Użyj przykładowego rekordu zatwierdzenia z obserwowalnymi wynikami
Poniżej przedstawiono proponowany schemat inspekcji dla projektu realizowanego indywidualnie dla klienta. Nie oznacza to, że każdy kanał PAP przeszedł te testy, ani nie zastępuje wymogów kwalifikacyjnych producenta sprzętu.
| Przejrzyj przedmiot | Sugerowana kontrola | Zapis do zatwierdzenia |
|---|---|---|
| Tożsamość budowlana | Porównaj kolejność ścian i materiał odniesienia z przesłaną specyfikacją. | Przegląd rysunków, kodeks budowlany i identyfikacja próbek. |
| Przecięcie końcówek i przepływ powietrza | Sprawdź, czy nie ma luźnych fragmentów, rozdartych warstw lub materiału wystającego do otworu. | Zakończ zdjęcia i uzgodnij kryteria wykonania. |
| Dopasowanie złącza | Dopasuj próbkę do określonych, pasujących części, stosując zamierzoną metodę mocowania. | Zaangażowanie, obserwacja montażu i wszelkie wynikające z tego uszkodzenia ścian. |
| Uformowana geometria | Po wydaniu należy porównać przesłaną próbkę z kopertą odprawy. | Odniesienie gięcia, odstęp czasu między kontrolami i zmierzony kształt. |
| Stan laminatu | Po uformowaniu sprawdź wybrane obszary pod kątem rozwarstwienia, uniesienia lub rozerwania. | Miejsca kontroli i kryteria akceptacji. |
| Kontakt z pomocą techniczną | Oceń proponowane podparcie lub klips w określonych warunkach montażu. | Odkształcenia lokalne i warunki montażu. |
| Wydajność przepływu powietrza, tam gdzie jest to wymagane | Oceń zbudowaną trasę, stosując ustaloną metodę przepływu powietrza i pomiaru. | Konfiguracja testu, wynik i limit specyficzny dla projektu. |
Przed badaniem należy określić ilość próbki i metodę pomiaru. W przypadku każdej oceny ściskania należy podać rodzaj urządzenia, przyłożone obciążenie, czas trwania i dopuszczalne odkształcenie resztkowe. „Odporność na zgniatanie” bez tych warunków nie stanowi powtarzalnego wymogu akceptacji.
Kontroluj konstrukcję za zatwierdzoną próbką
Trzyliterowa nazwa to opis początkowy, a nie pełna specyfikacja produkcji. Poproś dostawcę o wskazanie zmiennych konstrukcyjnych, które są kontrolowane dla zatwierdzonej części: gatunek papieru, specyfikacja folii, budowa ścianek, geometria formowania i specyfikacja łączenia, w stosownych przypadkach.
Nie wszystkie wewnętrzne dane produkcyjne muszą być widoczne na publicznej stronie produktu. W celu kontroli zakupów, udokumentowane referencje konstrukcyjne mogą powiązać zatwierdzoną próbkę ze specyfikacją produkcyjną dostawcy. Należy uzgodnić, które zmiany wymagają powiadomienia lub ponownego zatwierdzenia, zamiast zakładać, że niezmieniona nazwa produktu oznacza niezmienioną ścianę.
W przypadku gdy obowiązują wymagania dotyczące temperatury, wilgotności, zapachu, palności lub inne, należy je podać osobno i zażądać dowodu dokładnej konstrukcji. Nie należy kopiować wyników testów innego produktu tylko dlatego, że oba zawierają papier i aluminium.
Sprawdź stan po spakowaniu, a nie tylko przed
Do procesu zatwierdzania należy dołączyć reprezentatywną, zapakowaną próbkę. Po rozpakowaniu należy sprawdzić końcówki przyłączeniowe i uformowany profil przed montażem. Należy odnotować, czy kanał można zamontować w stanie dostarczonym, czy też wymaga dodatkowych czynności, które nie były częścią uzgodnionego procesu montażu.
Dopasuj metodę pakowania do zatwierdzonego kształtu elementu. W przypadku gotowych elementów sprawdź, jak separatory lub podpory utrzymują trasę. W przypadku prostych elementów formowanych podczas montażu sprawdź zabezpieczenie końcówek i dopuszczalną kompresję uszczelnienia. Oddzielaj akceptację kosmetyczną od odkształceń, które wpływają na dopasowanie.
W przypadku zamówień wymagających stałych elementów lub różnych formatów dostaw,przewodnik po kanałach grzewczych ciętych na wymiarObejmuje dyskusje na temat długości i opakowania. Ten protokół zatwierdzenia powinien dodatkowo określać stan oczekiwany po montażu części.
Przekształć zatwierdzoną próbkę w powtarzalne zamówienie
Przed złożeniem ponownego zamówienia należy uzgodnić skrócony pakiet zatwierdzający: aktualny rysunek, referencje konstrukcyjne, zachowaną próbkę, kryteria kontroli i instrukcję pakowania. Należy określić wymiary lub cechy, które wymagają dokumentacji produkcyjnej, oraz ustalić sposób weryfikacji proponowanej zmiany.
Przykładowe brzmienie specyfikacji zakupu:Dostarcz kanały wentylacyjne PAP z zatwierdzoną sekwencją ścianek papier/aluminium/papier, zgodnie z uzgodnionymi referencjami konstrukcyjnymi. Wymiary, ukształtowany przebieg, sposób montażu złączy i jakość wykonania muszą być zgodne z zatwierdzonym rysunkiem i protokołem odbioru. Zidentyfikuj każdą partię produkcyjną i zastosuj uzgodnioną metodę pakowania. Uzyskaj zgodę klienta przed zmianą określonej konstrukcji ścianki lub innych cech przeznaczonych do kontroli zmian. Wszelkie wymagane kwalifikacje środowiskowe lub dotyczące przepływu powietrza muszą odnosić się do przetestowanej konfiguracji i udokumentowanych wyników.
Uzupełnij numer rysunku, tolerancje, plan pobierania próbek i wymagane dokumenty u dostawcy. Przykład stanowi pomoc w opracowaniu projektu, a nie deklarację certyfikacji ani zatwierdzenie istniejących testów.
Zamów próbki kanałów wentylacyjnych PAP do swojego montażu
BSTFLEX oferuje niestandardowe dostawy krótkich odcinków i opakowania zbiorcze dla swoich kanałów PAP. Aby zamówić próbkę OEM, należy przesłać wymiary części współpracujących, trasę montażu, dostępny prześwit oraz potwierdzenie, że zastosowanie mieści się w zakresie zamierzonego zastosowania wewnętrznego.
Uwzględnij wymaganą sekwencję ścian, ilość próbek, przewidywaną ilość zamówienia oraz wszelkie dokumenty akceptacyjne potrzebne w projekcie. Jeśli dostępny jest oryginalny element, dołącz zdjęcia jego powierzchni wewnętrznej, zewnętrznej i obu połączeń, wraz z rysunkiem lub próbką referencyjną.
Wyślij rysunek kanału wentylacyjnego PAP i wymagania dotyczące próbek
FAQ: Specyfikacja i zatwierdzenie kanałów wentylacyjnych PAP
Co oznacza PAP w kontekście konstrukcji kanału powietrznego?
PAP identyfikuje papier wewnątrz, aluminium w środku i papier na zewnątrz. Kolejność warstw należy określić na rysunku zakupowym, zamiast opierać się wyłącznie na skrócie produktu.
Czy zachowanie kształtu przewodu oznacza, że przewód nadaje się do wielokrotnego ruchu?
Nie. Utrzymanie ukształtowanej trasy i odporność na powtarzające się ruchy to różne wymagania. Oceń zainstalowany kształt podczas zatwierdzania próbki i określ osobną kwalifikację ruchu lub drgań, jeśli wymaga tego zastosowanie.
Czy przewód pokryty plastikiem może zastąpić PAP bez zmiany specyfikacji?
Nie traktuj tego jako automatycznej zamiany. Zmiana materiału zewnętrznego zmienia konstrukcję ściany. Przejrzyj proponowaną wymianę, zanotuj kolejność warstw i zatwierdź ją pod kątem wymagań aplikacyjnych.
Co powinna zawierać próbka zatwierdzenia kanału wentylacyjnego PAP?
Uwzględnij tożsamość konstrukcji, dopasowanie złączy, stan odcięcia, geometrię formowania, stan laminatu i uszczelnienie. W razie potrzeby dodaj badania przepływu powietrza lub środowiskowe, z zastosowaniem zdefiniowanych metod i dopuszczalnych limitów.
