Określenie aluminiowej osłony termicznej do pojazdów poprzez wpisanie na rysunku technicznym jedynie „blacha aluminiowa” pozostawia ważną decyzję inżynieryjną nierozstrzygniętą. Gatunek stopu aluminium wpływa na to, jak blacha zachowuje się podczas tłoczenia, wybijania i formowania, jakie obciążenia mechaniczne może wytrzymać oraz jak dobrze gotowa osłona sprawdzi się w swoim środowisku pracy.
Cztery gatunki często rozważane w zastosowaniach wymagających formowanej blachy aluminiowej to 1050, 1100, 3003 oraz 5052. Należą one do trzech różnych rodzin stopów i nie powinny być traktowane jako zamienne tylko dlatego, że wszystkie są wykonane z aluminium.
W przypadku projektowania osłon termicznych praktyczne pytanie nie brzmi, który stop jest uniwersalnie najlepszy. Chodzi o to, która kombinacja stopu, stanu utwardzenia, grubości i uformowanej geometrii pasuje do strefy termicznej oraz procesu produkcyjnego gotowego komponentu.
BSTFLEX dostarcza tłoczony materiał na aluminiowe osłony termiczne do projektów ochrony termicznej układów wydechowych, komór silnika i podwozi samochodowych. Klienci mogą dostarczyć istniejącą specyfikację, rysunek lub informacje o zastosowaniu do oceny.
| Stop | Rodzina stopów | Ogólna charakterystyka | Możliwości formowania | Względna wytrzymałość | Typowy powód wyboru dla osłony termicznej |
|---|---|---|---|---|---|
| 1050 | 1xxx aluminium o wysokiej czystości | Bardzo wysoka zawartość aluminium | Doskonałe | Niska | Głębokie tłoczenie, lekkie osłony oraz zastosowania, w których wysoka wytrzymałość nie jest priorytetem |
| 1100 | 1xxx komercyjnie czyste aluminium | Bardzo podatna na obróbkę blacha ogólnego przeznaczenia | Doskonałe | Niska | Formowane i tłoczone osłony wymagające łatwej produkcji |
| 3003 | 3xxx stop aluminium z manganem | Zrównoważona wytrzymałość i podatność na formowanie | Bardzo dobre | Umiarkowana | Osłony samochodowe wymagające większej sztywności bez konieczności przechodzenia na stop o wysokiej wytrzymałości |
| 5052 | 5xxx stop aluminium z magnezem | Blacha o wyższej wytrzymałości i odporności na korozję | Dobre | Wyższa | Bardziej wymagające mechanicznie lub korozyjnie środowiska pojazdu |
Tabela opisuje ogólne zachowanie stopów. Rzeczywiste właściwości mechaniczne silnie zależą od stanu utwardzenia, grubości blachy i historii obróbki. Blacha w stanie miękkim (O) i blacha w stanie utwardzonym (H) z tego samego stopu mogą zachowywać się inaczej podczas tłoczenia oraz w gotowej części.
Sztywna samochodowa osłona termiczna musi jednocześnie spełniać dwa zadania. Musi przyczyniać się do zarządzania temperaturą, zachowując się jednocześnie jak gotowy komponent metalowy.
Oznacza to, że materiał może wymagać przejścia przez kilka operacji, zanim trafi do pojazdu:
Stop, który łatwo się formuje, może być atrakcyjny w przypadku złożonych geometrii, ale oferować mniejszą wytrzymałość mechaniczną. Inny stop może zapewniać znacznie większą wytrzymałość, ale wymagać innego oprzyrządowania, promieni gięcia lub warunków formowania.
Z tego powodu materiał na aluminiową osłonę termiczną powinien być określony jako część projektu komponentu, a nie wybierany wyłącznie na podstawie ogólnych wymagań temperaturowych.
1050 należy do rodziny 1xxx aluminium o wysokiej czystości. Zawiera minimum około 99,5 procent aluminium i jest znany z doskonałej obrabialności, odporności na korozję oraz wysokiej przewodności cieplnej i elektrycznej.
Z punktu widzenia produkcji, jego najbardziej użyteczną cechą w przypadku osłon termicznych jest łatwość formowania. Sprawia to, że 1050 warto rozważyć tam, gdzie cienki arkusz aluminium musi zostać wytłoczony, wygięty lub uformowany w stosunkowo złożony kształt, a wysoka wytrzymałość konstrukcyjna nie jest głównym wymogiem projektowym.
Głównym kompromisem jest wytrzymałość mechaniczna. Stopy aluminium o wysokiej czystości nie są wybierane, gdy osłona termiczna musi przenosić znaczne obciążenia mechaniczne lub być odporna na poważne odkształcenia.
Jeśli komponent wymaga większej sztywności lub trwałości, projektant może ocenić inny stan utwardzenia, zmienić geometrię tłoczenia, zmodyfikować przekrój komponentu lub przejść na stop taki jak 3003 lub 5052.
1100 to kolejny komercyjnie czysty stop aluminium z serii 1xxx, zawierający co najmniej około 99 procent aluminium. Podobnie jak 1050, zapewnia doskonałą formowalność i jest szeroko dostępny w postaci arkuszy.
W produkcji osłon termicznych 1100 jest atrakcyjny, gdy część wymaga intensywnego formowania i nie wymaga wytrzymałości mechanicznej związanej z gatunkami o większej zawartości dodatków stopowych.
1050 i 1100 zajmują zatem podobne miejsce w procesie doboru materiałów. Decyzja między nimi jest często podyktowana specyfikacjami klienta, dostępnością regionalną, wymaganymi normami, istniejącym oprzyrządowaniem i wymaganiami łańcucha dostaw, a nie drastyczną różnicą w działaniu osłony termicznej.
W przypadku wielu projektów samochodowych osłon termicznych, 1050 i 1100 mogą zajmować podobną przestrzeń projektową, ponieważ oba są stopami 1xxx o wysokiej zawartości aluminium i silnych właściwościach formowania.
1050 ma wyższą minimalną czystość aluminium, podczas gdy 1100 zawiera nieco więcej dodatków stopowych. Znaczenie praktyczne zależy od specyfikacji gotowego komponentu.
Kupujący powinien zatem unikać zmiany z 1050 na 1100 lub z 1100 na 1050 tylko dlatego, że oba gatunki wydają się podobne na papierze. Jeśli część ma już zatwierdzony rysunek lub specyfikację materiałową OEM, należy zachować określony gatunek, chyba że alternatywa została technicznie zatwierdzona.
3003 odchodzi od komercyjnie czystego aluminium w stronę rodziny aluminium-mangan 3xxx. Mangan jest głównym dodatkiem stopowym i nadaje 3003 większą wytrzymałość niż gatunki z serii 1xxx, przy jednoczesnym zachowaniu użytecznej formowalności i odporności na korozję.
Ta równowaga sprawia, że 3003 jest szczególnie interesujący w przypadku samochodowych osłon termicznych.
Uformowana osłona często wymaga czegoś więcej niż tylko łatwego tłoczenia. Może również potrzebować wystarczającej sztywności, aby zachować swoją geometrię na dużej powierzchni, być odporna na uszkodzenia podczas obsługi i pozostać stabilna po montażu. 3003 oferuje praktyczny kompromis między wysoce formowalnym czystym aluminium a mocniejszą rodziną 5xxx.
Dobór materiałów w motoryzacji często wiąże się z kompromisami.
Bardzo miękka i wysoce formowalna blacha może być łatwa do tłoczenia, ale wymaga dodatkowej geometrii, aby uzyskać pożądaną sztywność komponentu. Mocniejszy stop może poprawić wytrzymałość, ale sprawić, że wymagające operacje formowania będą mniej wybaczające.
3003 jest użyteczny, ponieważ zapewnia większą wytrzymałość mechaniczną niż komercyjnie czyste gatunki 1xxx, pozostając jednocześnie odpowiednim do wielu konwencjonalnych operacji formowania blach.
Dla nabywców OEM, którzy nie ustalili jeszcze stopu, 3003 jest zatem jednym z gatunków wartych rozważenia, gdy zastosowanie wymaga zarówno elastyczności formowania, jak i umiarkowanych parametrów strukturalnych.
5052 należy do serii aluminium-magnez 5xxx. W porównaniu z 1050, 1100 i 3003, przesuwa wybór materiału w stronę większej wytrzymałości mechanicznej i trwałości w wymagających warunkach eksploatacji.
Dodatek magnezu odpowiada za znaczną część tej zmiany w wydajności. 5052 jest szeroko ceniony za swoją odporność na korozję, a także wytrzymałość wśród powszechnie stosowanych stopów aluminium nieutwardzalnych cieplnie.
W przypadku samochodowych osłon termicznych właściwości te mogą być przydatne, gdy panel jest narażony na trudniejsze warunki mechaniczne lub środowiskowe.
Nie. Wyższa wytrzymałość nie oznacza automatycznie lepszego materiału na osłonę termiczną.
Jeśli bardzo złożony komponent wymaga intensywnego głębokiego tłoczenia, miększy stop o wysokiej czystości może być łatwiejszy w produkcji. Jeśli osłona jest duża, ale lekko obciążona, dodatkowa wytrzymałość może przynieść niewielkie korzyści, zwiększając jednocześnie koszt materiału lub trudność formowania.
Właściwym pytaniem jest to, czy gotowy komponent faktycznie potrzebuje dodatkowej wytrzymałości i odporności na korozję zapewnianej przez 5052.
To porównanie jest w dużej mierze wyborem między maksymalną elastycznością formowania a dodatkową wytrzymałością mechaniczną.
1050 jest atrakcyjny tam, gdzie pożądana jest wysoka czystość i łatwa deformacja. 3003 dodaje mangan i zapewnia mocniejszą blachę, zachowując jednocześnie dobre właściwości produkcyjne.
W przypadku stosunkowo prostej bariery radiacyjnej z wymaganiami głębokiego formowania, 1050 może być wystarczający. W przypadku większej tłoczonej osłony wymagającej większej naturalnej sztywności panelu, 3003 może oferować bardziej odpowiednią równowagę.
Różnica staje się bardziej wyraźna przy porównaniu 3003 z 5052.
3003 to stop aluminium-mangan ogólnego przeznaczenia o umiarkowanej wytrzymałości i dobrej formowalności. 5052 to mocniejszy stop aluminium-magnez o szczególnie dobrej odporności na korozję.
Typowa logika wyboru to:
Nie zastępuje to walidacji inżynieryjnej. Odpuszczanie, grubość i geometria gotowej części pozostają kluczowe.
Jeden z najważniejszych szczegółów w zapytaniu ofertowym (RFQ) dotyczącym aluminiowych osłon termicznych jest często pomijany: odpuszczanie.
Typowe stany blachy aluminiowej mogą obejmować oznaczenia takie jak:
Oznaczenia te opisują sposób obróbki aluminium i wpływają na właściwości mechaniczne oraz zachowanie podczas formowania.
Na przykład, miękki stan wyżarzony może zostać wybrany do wymagających operacji formowania, podczas gdy stan utwardzony przez zgniot może zapewnić większą wytrzymałość gotowej blachy.
Dlatego użyteczna specyfikacja powinna zawierać więcej niż tylko:
„Aluminium 3003, 0,5 mm”.
Kompletne wymaganie powinno definiować stop i odpuszczanie łącznie, zawsze gdy komponent został już zaprojektowany w oparciu o konkretny stan materiału.
Stop bazowy nie jest jedynym źródłem sztywności panelu.

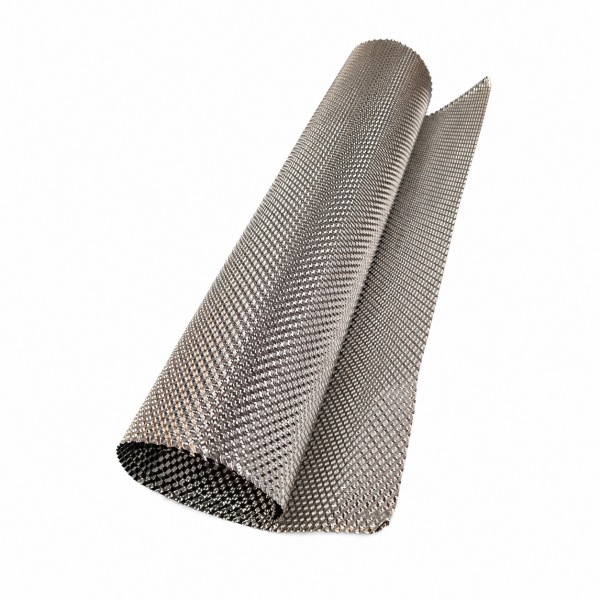

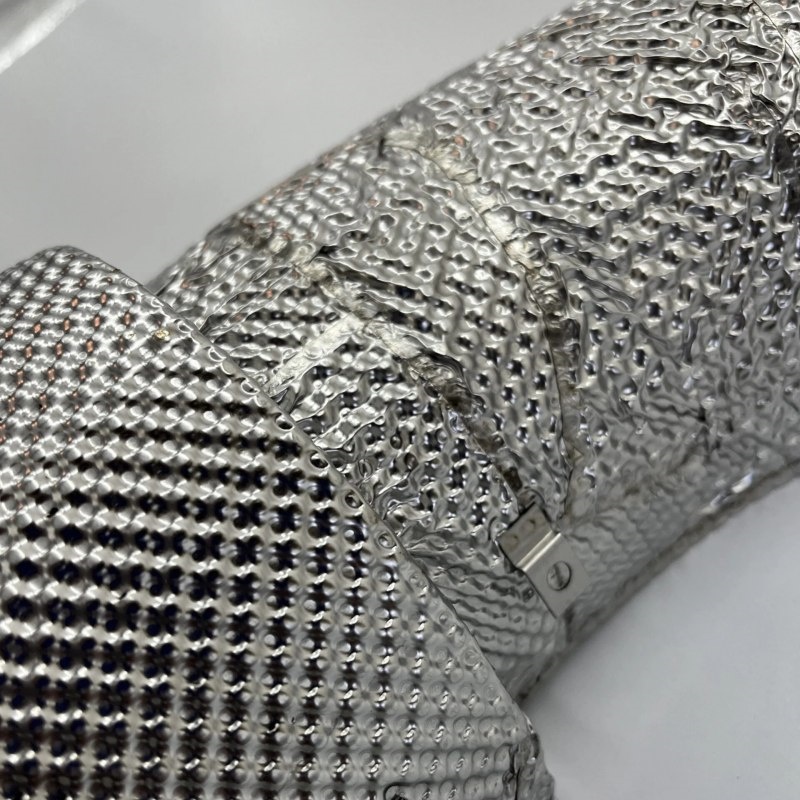

BSTFLEX tłoczona aluminiowa blacha bariery termicznejwykorzystuje uformowaną geometrię powierzchni, aby zwiększyć stabilność strukturalną cienkiego aluminium.
W rezultacie inżynierowie powinni rozważyć trzy zmienne łącznie:
| Zmienna | Na co wpływa |
|---|---|
| Stop | Wytrzymałość bazowa, podatność na formowanie, zachowanie korozyjne i reakcja na produkcję |
| Odpuszczanie | Twardość, wytrzymałość i zdolność do formowania |
| Geometria tłoczenia | Sztywność panelu, stabilność wymiarowa i reakcja na wibracje |
Zmiana jednej zmiennej może wpłynąć na wymagania dotyczące pozostałych. Dlatego osłona termiczna nie powinna być optymalizowana wyłącznie pod kątem numeru stopu.
W przypadku barier radiacyjnych w komorze silnika, 1050, 1100 i 3003 mogą być kandydatami w zależności od geometrii komponentu i wymagań dotyczących sztywności.
Głęboko formowana część może wymagać gatunku o wysokiej podatności na formowanie. Szeroki panel wymagający większej stabilności kształtu może uzasadniać użycie 3003 lub stanu utwardzonego przez zgniot.
5052 można rozważyć, gdy wymagania dotyczące trwałości mechanicznej lub ekspozycji na korozję są bardziej rygorystyczne.
Osłony podwozia są narażone na więcej niż tylko ciepło. Mogą również napotykać wodę, zanieczyszczenia drogowe, wibracje i zanieczyszczenia.
Z tego powodu inżynierowie zazwyczaj kładą większy nacisk na odporność na korozję i stabilność mechaniczną niż w przypadku chronionej bariery w komorze silnika.
3003 może oferować użyteczną równowagę między wytrzymałością a podatnością na formowanie dla wielu konstrukcji podwozia. 5052 staje się atrakcyjne, gdy priorytetem jest większa wytrzymałość i trwałość środowiskowa.
Tam, gdzie strefa termiczna przekracza praktyczne limity wybranej konstrukcji aluminiowej, rozwiązaniem nie powinno być po prostu wybranie mocniejszego stopu aluminium. Inżynier powinien zamiast tego ocenić odstępy osłony, zastosowanie wielu warstw lub innego metalu, takiego jak materiał na osłonę termiczną ze stali nierdzewnej.
To, czy aluminium nadaje się do zastosowania w pobliżu kolektora wydechowego, zależy od rzeczywistych warunków termicznych, odległości od źródła ciepła, przepływu powietrza oraz konstrukcji osłony.
Sam gatunek stopu nie wystarczy, aby odpowiedzieć na to pytanie.
Wytrzymalsze aluminium, takie jak 5052, nie sprawia automatycznie, że materiał ten nadaje się do warunków termicznych przekraczających możliwości tolerancji aluminiowego zespołu osłony. Wytrzymałość mechaniczna i przydatność termiczna to różne zagadnienia inżynieryjne.
W przypadku miejsc narażonych na silne działanie układu wydechowego, bardziej odpowiednia może okazać się stal nierdzewna lub, w ekstremalnych systemach,materiał osłony termicznej Inconel 625może być bardziej odpowiedni.
Temperatura topnienia jest czasami używana w internetowych porównaniach osłon termicznych, tak jakby była wskaźnikiem temperatury roboczej. W przypadku projektowanego komponentu samochodowego takie podejście jest niepełne.
Metal nie musi się stopić, aby jego właściwości mechaniczne, zachowanie podczas utleniania lub stabilność wymiarowa stały się nieakceptowalne dla danego zastosowania.
Wybór samochodowej osłony termicznej powinien natomiast uwzględniać:
Dlatego porównanie stopów oparte wyłącznie na temperaturze topnienia może prowadzić do błędnej decyzji materiałowej.
Zwiększenie grubości blachy zwiększa wytrzymałość mechaniczną i sztywność, ale także zwiększa masę części i zużycie surowca.
Samochodowa osłona termiczna może osiągnąć stabilność strukturalną dzięki połączeniu wyboru stopu, stanu utwardzenia, tłoczenia i geometrii uformowanego komponentu.
Z tego powodu minimalną praktyczną grubość należy ustalić na podstawie projektu gotowej części i wymagań walidacyjnych, a nie kopiować z niespokrewnionej osłony termicznej.
W przypadku nowego projektu OEM lub projektu wymiany należy podać jak najwięcej z poniższych informacji:
| Pozycja RFQ | Przykładowe informacje |
|---|---|
| Zastosowanie | Komora silnika, tunel wydechowy, katalizator, tłumik lub podwozie |
| Stop | 1050, 1100, 3003, 5052 lub rekomendacja dostawcy |
| Stan utwardzenia | O, H14, H24, H32 lub wymagania rysunkowe |
| Grubość | Określona grubość nominalna |
| Powierzchnia | Płaska lub tłoczona |
| Wzór tłoczenia | Istniejący wzór, rysunek, próbka lub wymagany projekt |
| Forma dostawy | Arkusz, zwój, wykrojnik lub gotowa część |
| Wymiary | Szerokość, długość i wymiary komponentu |
| Dalsza obróbka | Tłoczenie, gięcie, ciągnienie, wykrawanie lub przycinanie |
| Ilość | Wymagania dotyczące prototypu i roczna wielkość produkcji |
Czasami tak, ale substytucji nie należy dokonywać wyłącznie na podstawie nazw stopów.
Zmiana z 1050 na 1100 może wydawać się stosunkowo niewielka, podczas gdy zmiana z 1050 na 5052 oznacza znacznie większą różnicę w wytrzymałości i charakterystyce formowania. Nawet jeśli dwa materiały mogą pełnić tę samą funkcję termiczną, proces tłoczenia może wymagać innych parametrów.
Przed zatwierdzeniem substytucji należy sprawdzić:
Nie każdy kupujący zaczyna od gotowej specyfikacji materiałowej. W przypadku projektów prototypowych i niestandardowych osłon termicznych punktem wyjścia może być istniejąca część, rysunek lub po prostu problem z instalacją.
W takiej sytuacji należy dostarczyć:
Informacje te pozwalają na ocenę wyboru materiału wraz z grubością i konstrukcją tłoczenia.

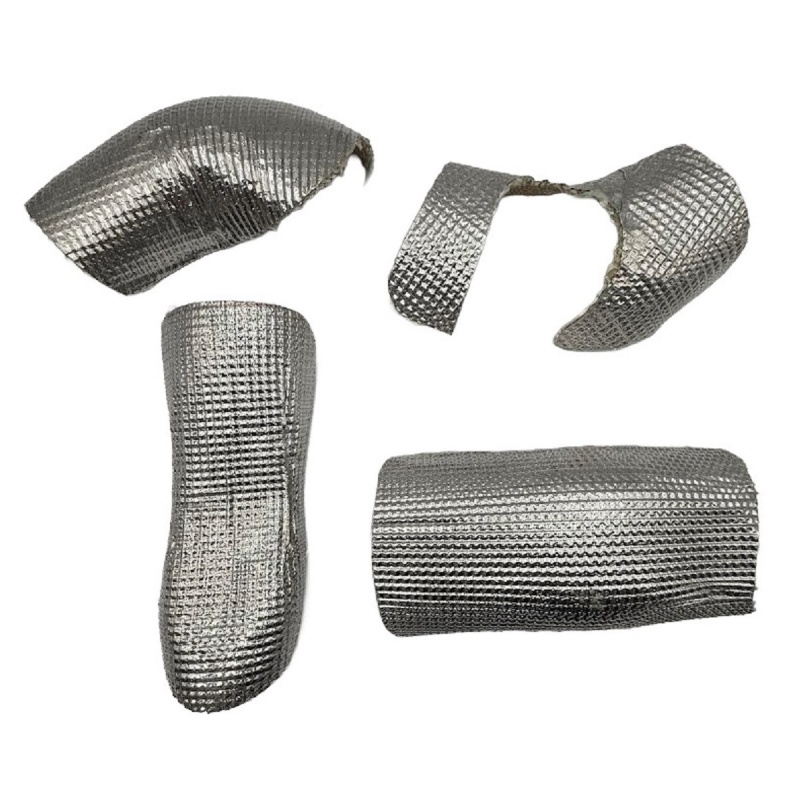

BSTFLEX produkuje materiał na termiczne bariery z tłoczonego aluminium do zastosowań w motoryzacji i przemyśle w zakresie zarządzania temperaturą.
Projekty mogą być opracowywane zgodnie z rysunkami klientów, próbkami i specyfikacjami materiałowymi, przy czym zmienne takie jak stop, stan utwardzenia, grubość, wymiary arkusza i konstrukcja tłoczenia są oceniane zgodnie z gotowym zastosowaniem.
W przypadku stref termicznych wymagających innej rodziny metali, klienci mogą również ocenić materiał na osłony termiczne z tłoczonej stali nierdzewnej lub Materiał osłony termicznej Alloy 625 Inconel.
1050, 1100, 3003 oraz 5052 to gatunki aluminium, które można rozważyć w przypadku blach na samochodowe osłony termiczne. Odpowiedni stop zależy od wymaganej zdolności do formowania, wytrzymałości mechanicznej, odporności na korozję, geometrii elementu oraz środowiska pracy.
1050 może być odpowiednie do lekkich formowanych barier termicznych, gdzie ważna jest doskonała podatność na formowanie i wysoka czystość aluminium, a element nie wymaga wysokiej wytrzymałości mechanicznej.
1100 to komercyjnie czyste aluminium serii 1xxx o doskonałej podatności na formowanie. 3003 zawiera mangan i oferuje większą wytrzymałość mechaniczną przy zachowaniu dobrej zdolności do formowania. Dzięki temu 3003 jest przydatne w przypadku osłon wymagających większej sztywności.
3003 zapewnia korzystną równowagę między podatnością na formowanie a umiarkowaną wytrzymałością. 5052 oferuje wyższą wytrzymałość i dużą odporność na korozję. Lepszy materiał zależy od gotowego elementu i środowiska, a nie tylko od samej wytrzymałości stopu.
5052 można rozważyć w zastosowaniach osłon termicznych z aluminium wymagających większej trwałości mechanicznej lub odporności na korozję. Jego przydatność w konkretnym miejscu układu wydechowego nadal zależy od ekspozycji termicznej, szczeliny powietrznej, architektury osłony i wymagań walidacyjnych.
Niekoniecznie. Większa wytrzymałość mechaniczna sama w sobie nie określa wyższej dopuszczalnej temperatury pracy. Ekspozycję termiczną, zachowanie stopu w wysokiej temperaturze, geometrię elementu i odstępy osłony należy oceniać oddzielnie.
Stan utwardzenia wpływa na twardość, wytrzymałość i podatność blachy na formowanie. Dwie blachy wykonane z tego samego stopu aluminium, ale dostarczone w różnych stanach utwardzenia, mogą zachowywać się inaczej podczas tłoczenia, gięcia i głębokiego tłoczenia.
Tak. Projekty mogą być opracowywane zgodnie z rysunkami, próbkami lub wymaganiami aplikacji. Kupujący powinni podać preferowany stop i stan utwardzenia, jeśli są określone, wraz z grubością, wymiarami, wymaganiami dotyczącymi tłoczenia i oczekiwaną wielkością produkcji.
Te cztery stopy reprezentują różne priorytety, a nie prostą progresję od gorszego do lepszego.
1050 to silny kandydat, gdy priorytetem jest wysoka czystość i doskonała zdolność do formowania.
1100 zapewnia podobne zalety jako szeroko stosowana blacha z komercyjnie czystego aluminium.
3003 jest przydatne, gdy osłona termiczna potrzebuje lepszej równowagi między podatnością na formowanie a wytrzymałością mechaniczną.
5052 zmierza w stronę wyższej wytrzymałości i trwałości w wymagających warunkach środowiskowych.
Ostateczna specyfikacja powinna łączyć stop, stan utwardzenia, grubość, geometrię tłoczenia i konstrukcję elementu. W przypadku projektów OEM należy przesłać do BSTFLEX rysunek, próbkę, informacje o środowisku pracy i ilości, aby konstrukcję aluminiowej osłony termicznej można było ocenić jako kompletny element, a nie tylko jako gatunek blachy w izolacji.
