Zajrzyj pod pojazd, wokół katalizatora, za kolektor wydechowy lub wzdłuż tunelu wydechowego, a zauważysz, że wiele metalowych osłon termicznych ma jedną wspólną cechę: powierzchnia nie jest płaska.

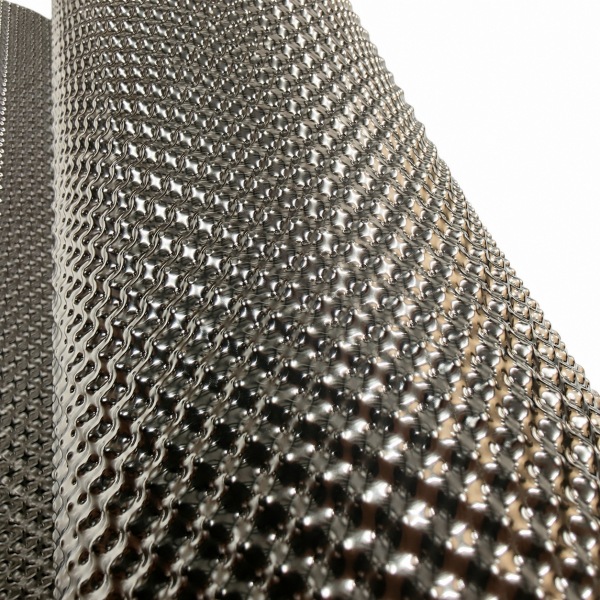

Wgłębienia, wypukłe żebra, tłoczone tekstury i powtarzające się wzory na samochodowych osłonach termicznych to funkcjonalne elementy konstrukcyjne. Tłoczenie zmienia sposób, w jaki zachowuje się cienka blacha metalowa. Zamiast polegać wyłącznie na grubości materiału w celu uzyskania sztywności, trójwymiarowa powierzchnia pozwala osłonie zachować swój kształt, przy jednoczesnym zachowaniu stosunkowo cienkiego i lekkiego komponentu.
Dlatego tłoczony materiał osłon termicznych jest szeroko stosowany w samochodowych układach wydechowych, komorach silnika, barierach termicznych podwozia i innych zastosowaniach, w których temperatura, wibracje, przestrzeń montażowa i masa pojazdu muszą być brane pod uwagę jednocześnie.
BSTFLEX produkuje kilka rodzajów metalowych materiałów barier termicznych, w tym tłoczony materiał osłony termicznej ze stali nierdzewnej, tłoczony materiał osłony termicznej z aluminium oraz materiał osłony termicznej Alloy 625 Inconel do niestandardowych projektów zarządzania termicznego.
Płaski arkusz i tłoczony arkusz mogą być wykonane z tego samego metalu i o tej samej nominalnej grubości, a mimo to ich zachowanie mechaniczne może być bardzo różne.
Duży obszar cienkiego, płaskiego metalu może łatwo się wyginać. Po zamontowaniu w pojeździe może być również narażony na wibracje, ruchy silnika, drgania drogowe, ciśnienie przepływającego powietrza oraz powtarzające się rozszerzanie i kurczenie w miarę nagrzewania i stygnięcia układu wydechowego.
Zwiększenie grubości blachy to jeden ze sposobów na zwiększenie sztywności, ale zwiększa to również wagę i zużycie materiału. Tłoczenie stanowi inną opcję.
Poprzez wytłoczenie kontrolowanego trójwymiarowego wzoru w arkuszu, producent zmienia jego geometrię przekroju poprzecznego. Wypukłe i wklęsłe elementy sprawiają, że panel jest bardziej odporny na zginanie niż odpowiednik o całkowicie płaskiej powierzchni.
Dla inżynierów motoryzacyjnych stwarza to ważną możliwość: stabilność strukturalną można poprawić bez polegania wyłącznie na metalu o większej grubości.
Wygląd tłoczonej blachy osłony termicznej sprawia, że czasami jest ona traktowana jako produkt metalowy wzorzysty. Ten opis pomija jej główny cel.
W samochodowym zarządzaniu termicznym tłoczony profil może wpływać na:
Optymalny wzór zależy od metalu bazowego, grubości blachy, wymiarów osłony, głębokości formowania i metody montażu. Wzór, który sprawdza się w przypadku dużego aluminiowego panelu podwozia, może nie być najlepszą konfiguracją dla kompaktowej osłony kolektora wydechowego ze stali nierdzewnej.
Aby zrozumieć, dlaczego tłoczenie działa, rozważ prostą kartkę papieru. Płaski arkusz łatwo się wygina. Gdy ten sam arkusz zostanie złożony lub uformowany w trójwymiarowy profil, staje się znacznie bardziej odporny na zginanie w określonych kierunkach.
Tłoczony metal podlega tej samej ogólnej zasadzie konstrukcyjnej.
Wypukły wzór wprowadza lokalną geometrię do płaskiej powierzchni. Zamiast zachowywać się jak jedna cienka płaszczyzna, uformowane sekcje stawiają opór zginaniu i pomagają rozkładać obciążenia mechaniczne na cały element.
W projektowaniu osłon termicznych może to być szczególnie przydatne, gdy osłona musi pokryć stosunkowo duży obszar, a producent chce uniknąć niepotrzebnej masy.
Celem nie jest zatem po prostu wyprodukowanie jak najcieńszego metalu. Chodzi o znalezienie odpowiedniej kombinacji:
Pojedyncza osłona termiczna może wydawać się niewielkim elementem pojazdu, ale kompletna platforma może wykorzystywać wiele barier termicznych wokół silnika, układu wydechowego, podłogi, układu paliwowego i urządzeń oczyszczania spalin.
Dodawanie niepotrzebnej grubości do każdej osłony zwiększa całkowitą masę pojazdu, a także zużycie surowców.
Tłoczony metal daje projektantom kolejny sposób na uzyskanie wymaganego zachowania strukturalnego. Zamiast rozwiązywać każdy problem ze sztywnością poprzez zwiększanie grubości blachy, geometria samego materiału staje się częścią projektu komponentu.
Jest to jeden z powodów, dla których tłoczony aluminiowy materiał na osłony termiczne jest szczególnie atrakcyjny w zastosowaniach na dużych powierzchniach. Aluminium już samo w sobie oferuje niską gęstość, a tłoczenie może sprawić, że cienki arkusz będzie lepiej przystosowany do obsługi i montażu.
W przypadku gorętszych obszarów, gdzie preferowana jest stal nierdzewna, tłoczenie może podobnie pomóc w stworzeniu stabilnej osłony o cienkich ściankach, bez przekształcania części w niepotrzebnie ciężką metalową pokrywę.
Samochodowa osłona termiczna nigdy nie pracuje w środowisku statycznym.
Podczas eksploatacji może być narażona na:
Duży płaski panel może wykazywać niepożądane ruchy, jeśli jego sztywność, punkty mocowania i geometria nie są odpowiednio zaprojektowane. W niektórych przypadkach przyczynia się to do brzęczenia, grzechotania lub zmęczenia materiału wokół punktów mocowania.
Tłoczony profil może pomóc zwiększyć sztywność panelu i zmienić sposób, w jaki arkusz reaguje mechanicznie. Nie należy go traktować jako kompletnego rozwiązania NVH samego w sobie; projekt mocowania, prześwity, elementy złączne i geometria komponentu pozostają równie ważne.
Jednakże tłoczenie daje inżynierowi termikowi kolejne narzędzie strukturalne do kontrolowania zachowania cienkiej metalowej osłony termicznej.
Hałas, wibracje i szorstkość (NVH) nie ograniczają się do silników, zawieszeń czy wykończenia wnętrza. Źle zaprojektowana osłona termiczna również może stać się źródłem NVH.
Jest to szczególnie istotne w przypadku dużych osłon podwozia umieszczonych blisko układu wydechowego. Nawet jeśli część prawidłowo spełnia swoją funkcję termiczną, niepożądane grzechotanie lub rezonans mogą stanowić problem jakościowy pojazdu.
Dlatego podczas prac rozwojowych OEM inżynierowie oceniają wydajność termiczną i zachowanie mechaniczne łącznie.
Typowe rozważania projektowe obejmują:
Tłoczenia nie należy traktować jako substytutu właściwej inżynierii termicznej. Wydajność termiczna samochodowej osłony termicznej zależy od całej instalacji, a nie tylko od samego wzoru powierzchni.
Ważne czynniki obejmują:
Tam, gdzie wytłoczona geometria pomaga zachować zaprojektowany odstęp lub kształt strukturalny cienkiej osłony, może ona pośrednio przyczyniać się do uzyskania stałej wydajności termicznej. Jej najbardziej oczywisty wkład inżynieryjny ma jednak charakter strukturalny, a nie polega jedynie na zwiększeniu odporności na temperaturę.
Wiele sztywnych samochodowych osłon termicznych działa najskuteczniej, gdy są oddzielone od gorącej powierzchni, a nie dociśnięte bezpośrednio do niej.
Powód jest prosty: bezpośredni kontakt metalu z metalem tworzy ścieżkę przewodzenia ciepła.
Gdy między elementem wydechu a osłoną istnieje kontrolowana przestrzeń, konstrukcja może ograniczyć bezpośrednie przewodzenie i wykorzystać osłonę głównie do zarządzania ciepłem promieniowania docierającym do chronionej strony.
Oznacza to, że inżynierowie powinni oceniać cały zespół, zamiast określać parametry wytłaczanego arkusza w izolacji.
Istotne pytania obejmują:
Stal nierdzewna jest często stosowana w sztywnych osłonach termicznych umieszczonych w wymagających środowiskach wydechowych. Zapewnia użyteczną wytrzymałość mechaniczną, odporność na korozję i trwałość podczas narażenia na wielokrotne nagrzewanie i chłodzenie.
Gdy cienka stal nierdzewna jest wytłaczana, strukturalna powierzchnia zwiększa sztywność i sprawia, że materiał lepiej nadaje się do formowanych komponentów samochodowych.
Typowe zastosowania dla wytłaczanego arkusza bariery termicznej ze stali nierdzewnej obejmują:
Ostateczny gatunek stali nierdzewnej należy dobrać w zależności od środowiska zastosowania, warunków korozyjnych, wymagań dotyczących formowania i obciążenia termicznego.
Aluminium podlega innej logice projektowania.
Jego główną zaletą w zarządzaniu termicznym pojazdu jest niska waga w połączeniu z dobrą podatnością na formowanie i użytecznymi właściwościami ekranowania ciepła promieniowania. Sprawia to, że jest szczególnie praktyczne w przypadku dużych paneli umieszczonych z dala od najbardziej ekstremalnych stref gorących wydechu.
BSTFLEX wytłaczany materiał na osłony termiczne z aluminium może być stosowany w takich zastosowaniach jak:
Tłoczenie jest szczególnie przydatne w przypadku aluminium, ponieważ szerokie, cienkie panele mogą być w przeciwnym razie stosunkowo elastyczne. Uformowana powierzchnia poprawia ich zachowanie strukturalne, przy jednoczesnym zachowaniu przewagi wagowej związanej z materiałem bazowym.
| Czynnik projektowy | Tłoczone aluminium | Tłoczona stal nierdzewna |
|---|---|---|
| Główna zaleta | Niska waga | Trwałość w wymagających gorących strefach |
| Typowa instalacja | Podwozie, podłoga, komora silnika i bariery dodatkowe | Kolektor wydechowy, katalizator, tłumik i gorąca strona układu wydechowego |
| Waga panelu | Niższa | Wyższa przy porównywalnej geometrii |
| Podatność na formowanie | Dobrze przystosowane do lekkich formowanych części | Odpowiednie do wytrzymałych formowanych osłon wydechu |
| Wytrzymałość mechaniczna | Odpowiednie tam, gdzie priorytetem jest waga | Preferowane tam, gdzie wymagania mechaniczne są wyższe |
| Korzyść z tłoczenia | Usztywnia lekką blachę | Wspiera sztywną konstrukcję o cienkich ściankach |
Właściwy wybór jest określany przez strefę termiczną i środowisko mechaniczne, a nie tylko przez samo tłoczenie.
Niektóre układy wydechowe pracują w warunkach wykraczających poza te, które są zwykle przypisywane konwencjonalnym osłonom aluminiowym lub standardowym osłonom ze stali nierdzewnej. Silniki turbodoładowane o wysokiej mocy, systemy sportowe i specjalistyczne przemysłowe zespoły wydechowe mogą wymagać stopów niklu o wyższej wydajności.
Do tych zastosowań BSTFLEX dostarcza również Materiał na osłony termiczne Alloy 625 Inconel.
Inconel jest zazwyczaj brany pod uwagę, gdy ekstremalna ekspozycja termiczna, odporność na utlenianie i wysoka wydajność mechaniczna w wysokich temperaturach uzasadniają wyższy koszt materiału.
Należy go zatem traktować jako opcję inżynieryjną dla trudnych warunków pracy, a nie jako automatyczne ulepszenie każdej samochodowej osłony termicznej.
Nie ma uniwersalnego wzoru tłoczenia odpowiedniego dla każdej bariery termicznej.
W zależności od procesu produkcyjnego i wymagań dotyczących komponentów, metalowa osłona termiczna może wykorzystywać:
Wzór należy dobrać zgodnie z wymaganą sztywnością, grubością blachy, kierunkiem formowania i geometrią gotowego elementu.
Złożony wzór nie automatycznie oznacza lepszy. Celem jest uzyskanie wystarczającej stabilności strukturalnej przy zachowaniu możliwości produkcyjnych.

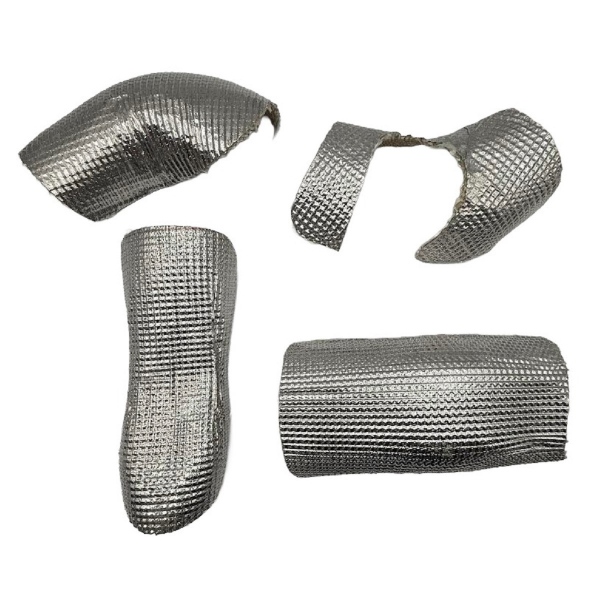

Materiał osłony termicznej jest często dodatkowo tłoczony, ciągniony, gięty lub przycinany po wyprodukowaniu początkowego arkusza lub zwoju.
Z tego powodu tłoczenie musi być kompatybilne z dalszymi procesami formowania.
Zbyt agresywny wzór może zakłócać głębokie tłoczenie lub powodować nieprzewidywalny przepływ materiału w złożonym elemencie. Wzór, który jest zbyt płytki, może nie zapewniać wymaganej sztywności.
Dlatego rozwój osłon termicznych OEM musi uwzględniać kolejność operacji produkcyjnych, w tym:
Jednym z najczęstszych błędów przy zaopatrywaniu się jest zamawianie metalowej osłony termicznej wyłącznie na podstawie materiału i grubości.
Na przykład:
„Potrzebujemy arkusza osłony termicznej ze stali nierdzewnej”.
Te informacje nie są wystarczające do zdefiniowania niezawodnego komponentu motoryzacyjnego.
Kupujący powinien również wziąć pod uwagę:
Ta sama grubość blachy może zachowywać się bardzo różnie w zależności od stopu, wzoru i gotowej geometrii.
Różni klienci kupują materiały ochrony termicznej na różnych etapach łańcucha produkcyjnego.
Firma zajmująca się tłoczeniem układów wydechowych może wymagać tłoczonego arkusza lub zwoju, który zostanie później sprasowany w gotowe osłony. Dostawca motoryzacyjny poziomu Tier może natomiast wymagać ukształtowanego komponentu wyprodukowanego zgodnie z rysunkiem.
Przy składaniu zapytania ofertowego kupujący powinni jasno określić, czy wymagają:
To rozróżnienie jest szczególnie ważne w przypadku zaopatrywania się w osłony termiczne B2B, ponieważ oprzyrządowanie, tolerancje wymiarowe i wielkość produkcji mogą znacząco wpłynąć na metodę wytwarzania.
Tłoczone metalowe bariery termiczne można znaleźć w całym pojeździe wszędzie tam, gdzie potrzebna jest sztywna, lekka osłona między źródłem ciepła a komponentem wrażliwym na temperaturę.

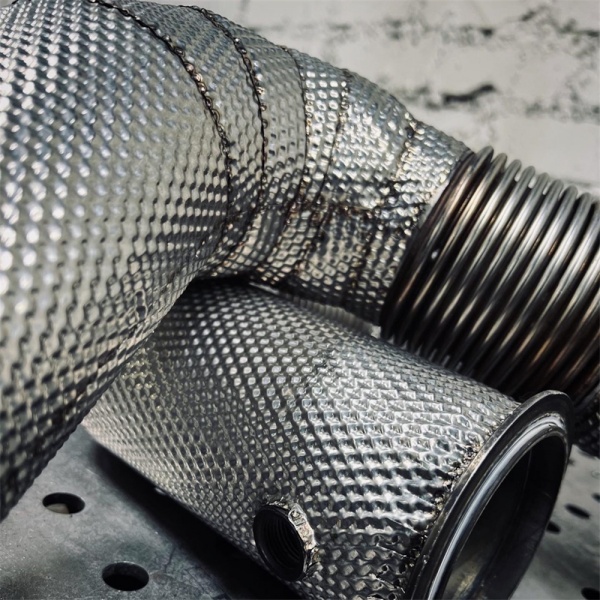

Osłona musi wytrzymać wibracje silnika i powtarzające się cykle termiczne, zachowując jednocześnie odstęp od kolektora i pobliskich komponentów.
Osłony termiczne wokół katalizatorów chronią przylegające struktury podłogi, okablowanie i inne systemy podwozia przed skoncentrowanym ciepłem promieniowania.

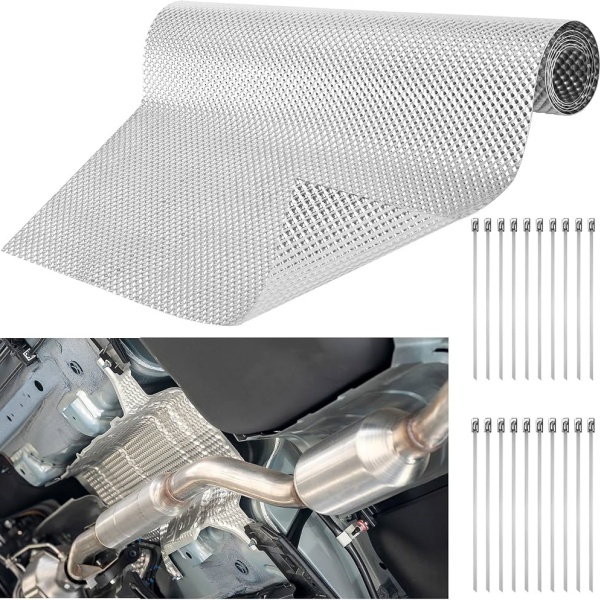

Długie odcinki układu wydechowego pod podwoziem często wymagają osłon w miejscach, gdzie rury przechodzą w pobliżu podłogi pojazdu, układów paliwowych lub struktur nadwozia.
Duże powierzchnie osłon wokół tłumików korzystają z połączenia niskiej wagi i odpowiedniej sztywności panelu.
Kompaktowe komory silników z turbodoładowaniem stwarzają poważne wyzwania w zakresie zabudowy i zarządzania temperaturą. Stal nierdzewna lub stopy o wyższej wydajności mogą być brane pod uwagę w zależności od środowiska pracy.
Lekkie aluminiowe bariery mogą pomóc chronić okablowanie, komponenty dolotowe, elektronikę i panele nadwozia przed ciepłem promieniowania generowanym przez komponenty po stronie wydechowej.
Technologia ta nie ogranicza się tylko do pojazdów osobowych.
Tłoczone metalowe osłony termiczne mogą być również stosowane w:
Te zastosowania mogą kłaść większy nacisk na trwałość, ponieważ silniki mogą pracować przez długi czas pod dużym obciążeniem, będąc jednocześnie narażonymi na brud, wodę, wibracje i uderzenia mechaniczne.
Przydatne zapytanie ofertowe (RFQ) powinno dostarczyć wystarczających informacji, aby dostawca mógł zrozumieć zarówno wymagania materiałowe, jak i gotowe zastosowanie.
| Element specyfikacji | Informacje do dostarczenia |
|---|---|
| Zastosowanie | Kolektor wydechowy, katalizator, podwozie, turbosprężarka, tłumik, komora silnika lub inna lokalizacja |
| Materiał bazowy | Aluminium, stal nierdzewna, Inconel lub materiał do rekomendacji |
| Gatunek | Wymagany gatunek stopu, jeśli został już określony |
| Grubość | Nominalna grubość arkusza lub dopuszczalny zakres |
| Tłoczenie | Istniejący wzór, próbka lub wymagany cel konstrukcyjny |
| Wymiary | Szerokość, długość lub specyfikacja kręgu |
| Obróbka | Arkusz, wykrojnik, tłoczenie, formowanie lub gotowy komponent |
| Rysunek | Rysunek 2D, model 3D lub próbka fizyczna, jeśli jest dostępna |
| Ilość | Ilość prototypowa i oczekiwane roczne zapotrzebowanie |
BSTFLEX wspiera projekty zarządzania termicznego, od surowego materiału na osłony termiczne po dostosowane aplikacje OEM.
Dostępne opcje mogą obejmować:
Aktualne opcje produktów znajdują się na stronie:
Tłoczony materiał na osłony termiczne to blacha lub folia metalowa, która została mechanicznie uformowana z wypukłym i wklęsłym wzorem powierzchni. Tłoczona geometria zwiększa sztywność strukturalną cienkiej blachy i sprawia, że nadaje się ona do lekkich samochodowych barier termicznych.
Wgłębienia lub inne tłoczone elementy dodają trójwymiarową geometrię do cienkiego metalu. Może to poprawić sztywność panelu i pomóc osłonie termicznej zachować zaprojektowany kształt podczas wibracji i cykli termicznych.
W przypadku wielu cienkich osłon samochodowych tłoczenie oferuje korzyści strukturalne, ponieważ uformowana powierzchnia jest bardziej odporna na zginanie niż całkowicie płaski arkusz z podobnego materiału i o podobnej grubości. Odpowiednia konstrukcja nadal zależy od zastosowania.
Nie. Podstawowy stop określa głównie odporność materiału na wysokie temperatury. Tłoczenie zmienia geometrię i zachowanie mechaniczne arkusza; nie przekształca aluminium ani stali nierdzewnej w stop o wyższej odporności temperaturowej.
Aluminium jest atrakcyjne w przypadku lekkich barier radiacyjnych i osłon o dużej powierzchni. Stal nierdzewna jest zazwyczaj preferowana w bardziej wymagających środowiskach po stronie układu wydechowego. Wybór materiału powinien opierać się na obciążeniu termicznym, wadze, korozji, wibracjach i pozycji montażowej.
Stopy na bazie niklu, takie jak Inconel 625, można rozważyć w trudnych warunkach termicznych, gdzie ważna jest wytrzymałość mechaniczna w wysokich temperaturach i odporność na utlenianie. Są one zazwyczaj zarezerwowane dla zastosowań, które uzasadniają ich wyższy koszt materiałowy.
Tak. Geometrię tłoczenia można opracować w zależności od grubości materiału, wymiarów gotowej części, wymagań dotyczących formowania i wielkości produkcji. Klienci mogą dostarczyć rysunki, próbki lub istniejącą osłonę termiczną do oceny.
W zależności od projektu, materiał może być dostarczony do dalszej obróbki lub przekształcony w części dostosowane do konkretnego zastosowania. Zapytania ofertowe (RFQ) powinny określać, czy wymagane są arkusze, półfabrykaty, komponenty formowane czy gotowe osłony termiczne OEM.
Wartość tłoczonej samochodowej osłony termicznej nie wynika tylko z wzoru powierzchni. Wynika ona z jednoczesnego wykorzystania geometrii, materiału i projektu instalacji.
Odpowiednio dobrany wzór tłoczenia może zapewnić cienkiemu metalowi większą stabilność strukturalną, wspierać lekką konstrukcję i pomóc gotowej osłonie termicznej wytrzymać wibracje i cykle termiczne występujące w rzeczywistych pojazdach. Aluminium, stal nierdzewna i Inconel mogą być następnie dobrane zgodnie ze strefą termiczną, w której osłona będzie pracować.
W przypadku układów wydechowych OEM, komór silnika, katalizatorów, turbosprężarek lub zastosowań podwoziowych, BSTFLEX może przeanalizować rysunki, próbki i wymagania operacyjne, aby opracować odpowiednie rozwiązanie w postaci tłoczonej metalowej osłony termicznej.
Prześlij wymagany materiał, grubość, wymiary, rysunek, roczną ilość i informacje o zastosowaniu, aby poprosić o przegląd inżynieryjny, próbkę lub wycenę.
