Materiał osłony termicznej ze stali nierdzewnej: Jak wybrać odpowiednie rozwiązanie do osłony termicznej układu wydechowego

Krótkie podsumowanie: Stal nierdzewna jest jednym z najskuteczniejszych materiałów termoizolacyjnych stosowanych w układach wydechowych, ponieważ jest odporna na korozję, wytrzymuje wibracje i, o ile została prawidłowo zaprojektowana, chroni przed promieniowaniem cieplnym. W tym przewodniku omówiono rodzaje materiałów termoizolacyjnych ze stali nierdzewnej, zasady doboru oraz wskazówki dotyczące montażu stosowane przez inżynierów i wykonawców.

---

Dlaczego stal nierdzewna jest najlepszym materiałem do osłony termicznej układu wydechowego

Układy wydechowe łączą w sobie wysokie temperatury powierzchni, wibracje, cykle termiczne, rozpylanie wody, narażenie na działanie soli i szczelne opakowanie. Praktyczne materiał osłony termicznej ze stali nierdzewnej Musi zachować stabilność w tych warunkach, zachowując jednocześnie ochronną szczelinę powietrzną. Stal nierdzewna jest szeroko stosowana do osłona termiczna ponieważ oferuje:

• Odporność na korozję w środowisku podwozia (woda, sól drogowa, wilgoć)
• Wytrzymałość mechaniczna pod wpływem wibracji i cykli termicznych
• Trwałość jako warstwa zewnętrzna, która chroni bardziej miękkie warstwy izolacyjne
• Formowalność do wzorów tłoczonych, wytłoczonych lub z wgłębieniami, które pomagają zachować odstępy

W rzeczywistych konstrukcjach najbardziej efektywne osłona termiczna wydechu Rozwiązania to zazwyczaj systemy wielowarstwowe: zewnętrzna warstwa ze stali nierdzewnej + warstwa izolacyjna + kontrolowana szczelina powietrzna. W przypadku źródeł ciepła o dużej mocy, redukcja ciepła u źródła może być jeszcze skuteczniejsza. Zobacz nasze rozwiązania izolacji spalin do sterowania temperaturą powierzchni turbosprężarki i rurociągów.

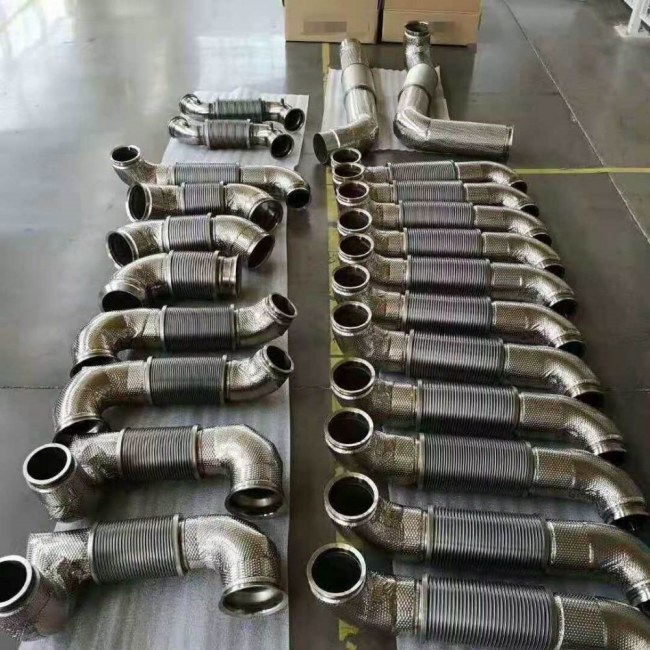

SUGESTIA OBRAZU NR 1

---

Typowe materiały osłon termicznych ze stali nierdzewnej (i kiedy je stosować)

1) Folia lub arkusz ze stali nierdzewnej tłoczony/z wgłębieniami

Tłoczone lub wgłębione wzory ze stali nierdzewnej pomagają zachować mikroprzestrzenie i poprawić sztywność, co jest cenne w przypadku drgań podwozia. Są one często stosowane jako zewnętrzna warstwa „pancerza” lub element bariery kompozytowej. Ten styl jest powszechny, gdy potrzebna jest trwała konstrukcja. osłona termiczna warstwa, która nadaje kształt i chroni izolację znajdującą się pod nią.

2) Tłoczone osłony termiczne ze stali nierdzewnej (części wycinane/formowane)

Tłoczone osłony są kształtowane tak, aby pasowały do geometrii pojazdu i zazwyczaj montuje się je za pomocą wsporników, śrub lub klipsów. Prawidłowo zaprojektowane, zachowują szczelinę powietrzną i chronią pobliskie elementy przed promieniowaniem cieplnym. Jeśli potrzebujesz niestandardowych kształtów lub elementów formowanych, zapoznaj się z… możliwości niestandardowe .

3) Zewnętrzna warstwa ze stali nierdzewnej w wielowarstwowej barierze

W przypadku wyższych obciążeń cieplnych stal nierdzewna jest często łączona z izolacją (kompozyty z włókna szklanego/krzemionki/aerożelu, w zależności od wymagań projektowych). Warstwa ze stali nierdzewnej poprawia trwałość i komfort użytkowania, a izolacja zmniejsza przenikanie ciepła. W strefach o dużym natężeniu ruchu spalin, należy połączyć osłonę z izolacją źródłową, taką jak rozwiązania izolacji spalin .

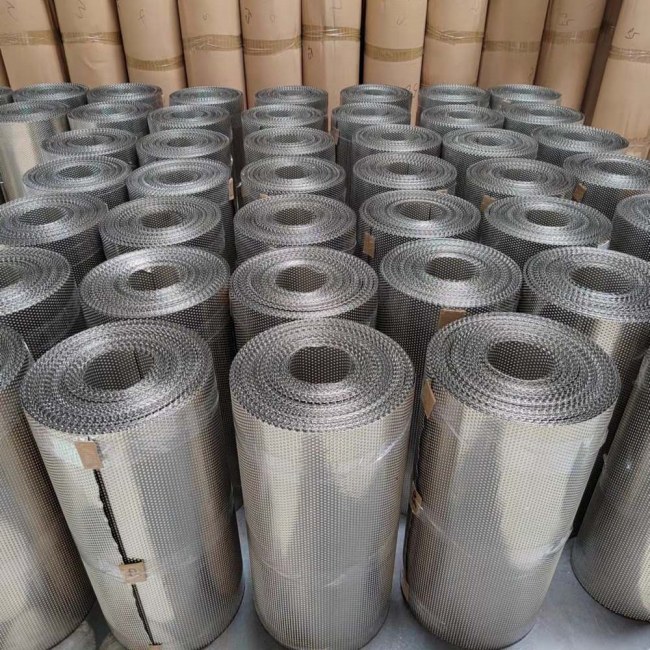

SUGESTIA OBRAZU #2

---

Reguły wyboru stosowane przez inżynierów do osłon termicznych w pobliżu układu wydechowego

Użyj tych zasad, aby wybrać odpowiedni materiał osłony termicznej ze stali nierdzewnej dla Twojej aplikacji:

Zasada 1: Określ dominujący tryb ogrzewania

• Dominujące ciepło promieniowania: skup się na utrzymaniu szczeliny powietrznej i użyciu stabilnej odblaskowej/metalowej warstwy zewnętrznej.
• Ryzyko kontaktu/bliskiego kontaktu: potraktuj to jako kontakt w warunkach wibracji, popraw odstępy mechaniczne i dodaj izolację.

Zasada 2: Utrzymuj (lub stwórz) kontrolowaną szczelinę powietrzną

Dobrze utrzymana szczelina powietrzna często stanowi różnicę między „pewną poprawą” a „znaczną poprawą”. Tłoczona/dołkowana stal nierdzewna może pomóc zachować odstępy tam, gdzie opakowanie jest ciasne.

Zasada 3: Projektowanie uwzględniające drgania i cykle termiczne

Osłony termiczne podwozia ulegają uszkodzeniu, gdy tracą kształt, poluzowują się lub przecierają. Wybierz konstrukcję ze stali nierdzewnej i metodę montażu, która zapewni bezpieczeństwo. Aby zapewnić mocowanie i kontrolę krawędzi, taśmy i bariery termoizolacyjne może wspierać lokalne uszczelnienie i ochronę w zależności od strefy temperaturowej.

Zasada 4: Jeśli źródło ciepła jest ekstremalne, najpierw je zaizoluj

Osłona termiczna chroni sąsiednie części; izolacja źródła obniża temperaturę w miejscu wystąpienia. W przypadku kontroli temperatury turbosprężarki, rury spustowej lub powierzchni rury, należy zacząć od… rozwiązania izolacji spalin Następnie należy dodać osłonę ze stali nierdzewnej w miejscach, gdzie ciepło promieniowania musi być blokowane przez wrażliwe elementy.

---

Wskazówki dotyczące montażu osłon termicznych układu wydechowego ze stali nierdzewnej

• Unikaj bezpośredniego kontaktu jeśli to możliwe, z gorącymi rurami, zachowując szczelinę powietrzną.
• Użyj bezpiecznego mocowania aby zapobiec tarciu wywołanemu wibracjami.
• Chroń krawędzie aby zapobiec przecięciu pobliskich węży/przewodów; w razie potrzeby zastosuj miejscową ochronę krawędzi.
• Sprawdź zezwolenie przy pełnym obciążeniu i podczas pracy silnika.
• Potwierdź otaczające komponenty (węże/okablowanie) mają własne zabezpieczenia, jeśli trasa przebiega blisko: ochrona rękawa ognioodpornego jest powszechnym rozwiązaniem.

SUGESTIA OBRAZU #3

---

Typowe błędy w osłonie termicznej układu wydechowego

• Zastosowanie stali nierdzewnej w postaci płaskiej blachy bez szczeliny powietrznej: często nie sprawdza się w porównaniu z konstrukcją rozstawioną.
• Ignorowanie wibracji: luźne osłony przecierają się lub hałasują, a następnie ulegają uszkodzeniu.
• Ekranowanie sąsiadujących części bez obniżania źródła ciepła: ekranowanie parowe z izolacja źródła gdy temperatury są ekstremalne.
• Brak zabezpieczenia węży/okablowania w pobliżu trasy wydechowej: użyj dedykowanej ochrony, takiej jak rękaw ogniowy w strefach krytycznych.

---

Często zadawane pytania

Czy stal nierdzewna jest dobrym materiałem na osłonę termiczną układów wydechowych?

Tak. Stal nierdzewna jest trwała w środowisku podwozia oraz odporna na korozję i wibracje. Najlepsze rezultaty uzyskuje się przy projektach z zachowaniem szczeliny powietrznej i zastosowaniu konstrukcji wielowarstwowych w warunkach wysokiego obciążenia cieplnego.

Jakie są zalety tłoczonego lub wgłębionego materiału osłony termicznej ze stali nierdzewnej?

Tłoczenie poprawia sztywność i pomaga zachować odstępy. Zapewnia to stabilniejszą izolację termiczną przy wibracjach i cyklach termicznych, szczególnie w przypadku ciasnych opakowań.

Czy powinienem zastosować osłonę termiczną czy izolację spalin?

Osłona termiczna chroni pobliskie części przed promieniowaniem cieplnym. Izolacja spalin redukuje ciepło u źródła. W strefach o dużym natężeniu promieniowania połączenie obu rozwiązań jest najskuteczniejszym rozwiązaniem: użyj… rozwiązania izolacji spalin a następnie w razie potrzeby dodać osłonę ze stali nierdzewnej.

Jak chronić węże znajdujące się w pobliżu źródeł ciepła spalinowego?

Jeżeli przewody lub okablowanie przebiegają blisko układu wydechowego, należy zastosować specjalną ochronę termiczną, np. ochrona rękawa ognioodpornego . Do lokalnej ochrony krawędzi należy stosować odpowiednie taśmy i bariery termoizolacyjne gdzie ma to zastosowanie.

---
