Jak zainstalować rozprężne wypełnienie wydechu: owijanie i kontrola po pierwszym nagrzaniu

Instalacja rozprężnego wypełnienia wydechu obejmuje dwa oddzielne zadania: umieszczenie określonego wkładu z włókna przed zamknięciem tłumika oraz potwierdzenie, że materiał rozpręża się zgodnie z przeznaczeniem podczas wstępnego nagrzewania.Arkusz, który dokładnie przylega do rdzenia, przeszedł kontrolę montażu, a nie pełny test eksploatacyjny.

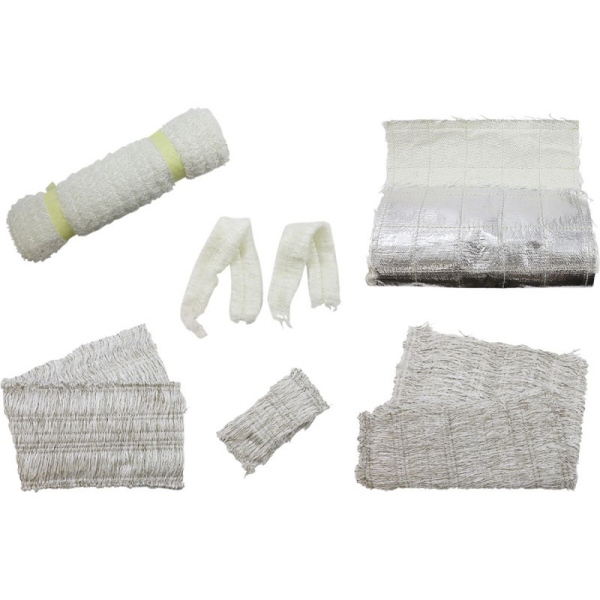

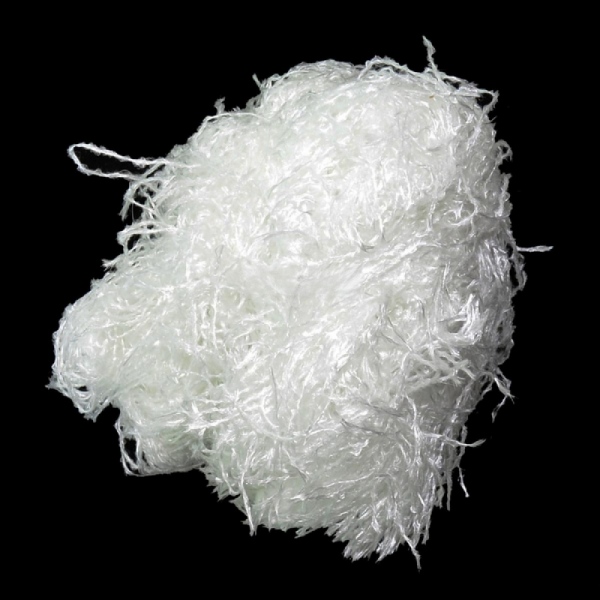

BSTFLEX Arkusz wypełniający do tłumika wydechuzawiera sprasowaną, teksturowaną przędzę szklaną z włókien ciągłych, utrzymywaną przez szwy o niskiej temperaturze topnienia. Kompaktowa forma ułatwia obsługę; szwy zapewniają tymczasowe zabezpieczenie, które zwalnia się pod wpływem ciepła.

Niniejszy przewodnik zawiera procedurę planowania instalacji dla odpowiednich tłumików absorpcyjnych z możliwością wymiany wypełnienia oraz zespołów OEM. Należy korzystać z instrukcji dostarczonych dla konkretnego arkusza i układu wydechowego w celu ustalenia wymiarów, ilości wypełnienia, szczegółów mocowania i warunków nagrzewania. Nie jest to procedura otwierania uszczelnionego tłumika ani zmiany jego wewnętrznej konstrukcji.

Przygotowanie rdzenia przed cięciem nowego wypełnienia

Pracuj przy zimnym układzie wydechowym i zapobiegaj przypadkowemu uruchomieniu silnika lub obsłudze urządzenia. Przed usunięciem starego wypełnienia zanotuj położenie rdzenia, końcówek, metalowych wkładek i elementów mocujących. Zdjęcia są przydatne, gdy wypełnienie zasłania warstwę, która musi zostać ponownie zamontowana.

Sprawdź odsłonięty zespół pod kątem luźnych połączeń, zniekształconych części, uszkodzonych perforacji i krawędzi, które mogłyby zahaczyć o arkusz zamienny. Usuń wszelkie uszkodzenia zgodnie z instrukcją serwisową producenta układu wydechowego. Nie zmieniaj perforacji ani nie usuwaj części wewnętrznych tylko po to, aby ułatwić instalację materiału zamiennego.

Z włóknem szklanym należy obchodzić się w odpowiednich rękawicach, odzieży ochronnej i ochronie oczu, a zapylenie kontrolować zgodnie z aktualną kartą charakterystyki materiału i oceną stanowiska pracy. Odcinki materiału należy przechowywać w zamknięciu, zamiast strzepywać luźne włókna. Przestrzegaj zakładowej procedury czyszczenia i utylizacji zużytego wypełnienia, które może zawierać osady eksploatacyjne.

Pozostaw szwy uwalniające się pod wpływem ciepła na miejscu

Częstym pytaniem przy instalacji rozprężnego wypełnienia wydechu jest to, czy widoczną nić należy najpierw usunąć. W przypadku opisanej tutaj sprasowanej, zszywanej konstrukcji nie należy usuwać nici jako kroku przygotowawczego, chyba że instrukcje dostawcy wyraźnie tego wymagają.

Należy odróżnić wiązania opakowaniowe od wbudowanych szwów. Opakowanie może wymagać usunięcia, podczas gdy szwy są częścią struktury dostarczonego arkusza. Jeśli ich rola jest niejasna, należy to wyjaśnić przed cięciem lub owijaniem.

Należy również unikać dodawania szwów zastępczych za pomocą niespecyfikowanej nici. Ponowne zszycie uszkodzonego elementu może zmienić oceniane zabezpieczenie. Uszkodzony materiał należy odłożyć na bok i uzgodnić sposób postępowania z dostawcą, zamiast tworzyć nieudokumentowane zmiany na linii montażowej.

Podstawowy mechanizm wyjaśniono w sposobie, w jaki arkusze z włókna szklanego uwalniające się pod wpływem ciepła wypełniają tłumik. Instalacja powinna zachować to zamierzone zachowanie, a nie niwelować je przed montażem.

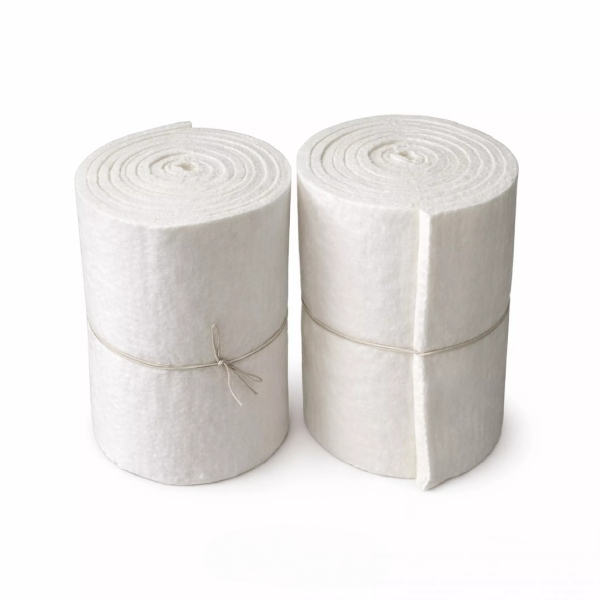

Przygotowanie arkusza przed owijaniem

Zaznacz na planie cięcia zasięg osiowy i wymiar wokół rdzenia. W typowym układzie owijania szerokość arkusza odpowiada efektywnej długości wypełnienia tłumika. Potwierdź orientację dla dostarczonej konstrukcji, zamiast zakładać, że element można obracać bez sprawdzenia.

Tnij za pomocą odpowiednich narzędzi zgodnie z uzgodnionym wzorem. Unikaj rozrywania materiału w celu oddzielenia elementu lub rozciągania go w celu dotarcia do końcówki. Sprawdź cięte krawędzie i pozostałe szwy przed przeniesieniem elementu na stanowisko montażowe.

Po cięciu zweryfikuj określony wkład. Użyj uzgodnionej podstawy wagowej, odróżniając suche włókno szklane od kompletnego zszytego arkusza. Odcinki materiału przechowuj oddzielnie, aby ich waga nie była liczona jako zainstalowany materiał.

Do obliczeń wymiarów i ilości użyj przewodnika po wymiarowaniu i wadze wypełnienia rozprężnego materiału wydechowego. Po zatwierdzeniu wyciętego elementu instalacja powinna odtwarzać ten układ, zamiast przeliczać wkład „na wyczucie”.

Jak ciasno należy owijać rozprężne wypełnienie wydechu?

Użyj określonej ilości włókna i układu owijania, a nie zasady „tak ciasno, jak to możliwe”. Dąż do uzyskania podpartego, równomiernego zespołu, który można włożyć i zamknąć bez zmiany uzgodnionego wkładu materiału lub uszkodzenia arkusza.

Podeprzyj rdzeń podczas pozycjonowania materiału. Pracuj wzdłuż długości wypełnienia, aby arkusz pozostał wyrównany, zamiast mocniej ciągnąć jeden koniec, aby poprawić drugi. Sprawdź szew lub zakładkę na całej długości, a nie tylko na końcu widocznym dla operatora.

Unikaj skręcania arkusza w linę lub zaciskania go w wąskie pasy. Z drugiej strony, nie usuwaj włókna, aby stworzyć dowolny luz, zakładając, że rozprężanie zastąpi brakującą ilość. Początkowy układ i końcowe wymagania dotyczące wypełnienia powinny być zawarte w tej samej specyfikacji instalacji.

W przypadku rdzenia przesuniętego lub obudowy o określonym kształcie postępuj zgodnie z układem dla każdego obszaru wypełnienia. Nie koncentruj całego arkusza na najłatwiej dostępnej stronie, zakładając, że ciepło rozprowadzi go przez każde wewnętrzne przewężenie.

Taśmy, wiązania i siatki zabezpieczające mają różne zadania

Tymczasowa pomoc montażowa utrzymuje zespół podczas wkładania. Stały element zabezpieczający pozostaje w tłumiku. Żaden z nich nie powinien być wybierany tylko dlatego, że materiał jest dostępny na stole warsztatowym.

Jeśli określono taśmę, wiązania lub klej, zidentyfikuj ich rodzaj, położenie, ilość oraz to, czy są usuwane, zwalniane czy pozostawiane. Nie zastępuj stałego wiązania wysokotemperaturowego tymczasowym zabezpieczeniem bez sprawdzenia wynikającej z tego konstrukcji.

Ta sama zasada dotyczy metalowej warstwy po stronie rdzenia lub siatki wypełniającej. Zachowaj układ wymagany przez rysunek wydechu, chyba że zmieniony zespół został zatwierdzony. Wybór arkusza rozprężnego sam w sobie nie upoważnia do usunięcia innej warstwy.

W przypadku instrukcji produkcyjnych, oznaczone zdjęcie pokazujące każde dozwolone zabezpieczenie jest bardziej przydatne niż ogólna uwaga „zabezpieczyć wypełnienie”. Daje to również wspólny punkt odniesienia dla przychodzących części zamiennych i szkolenia operatorów.

Sprawdź montaż na zimno przed zamknięciem tłumika

Przetestuj wypełniony rdzeń na rzeczywistej drodze wkładania. Uważaj na zahaczanie krawędzi natarcia, przesuwanie się arkusza wzdłuż rury lub zawijanie się zakładki. Zanotuj, gdzie występuje opór, zamiast używać końcowych elementów złącznych do wymuszenia zamknięcia w przypadku niewyjaśnionego problemu z dopasowaniem.

Jeśli zespół nie pasuje, porównaj wymiary rdzenia i wkładki, orientację arkusza, zakładkę i określony wkład. Usuń przyczynę. Przypadkowe przycinanie może umożliwić zamknięcie obudowy, tworząc jednocześnie inną specyfikację wypełnienia.

Całkowite zamocowanie i uszczelnienie zgodnie z instrukcjami producenta układu wydechowego. Należy zachować wszelkie wymagane elementy przeciwiskrowe lub związane z emisją spalin; materiał wypełniający i elementy ustalające wypełnienie nie są ich substytutami.

Zaplanuj pierwszy cykl nagrzewania przed uruchomieniem silnika

Samorozprężne wypełnienie tłumika nie posiada uniwersalnego czasu pracy na biegu jałowym ani ustawienia prędkości obrotowej silnika.Ustal procedurę kondycjonowania dla konkretnego materiału i tłumika przed próbą, w tym odpowiednie miejsce pomiaru, warunki ekspozycji i sposoby chłodzenia.

Temperatura potrzebna do zwolnienia blokady jest oddzielną specyfikacją od limitu ciągłej pracy włókna. Nie używaj maksymalnej temperatury podanej w reklamie jako celu nagrzewania. Podobnie, sama temperatura zewnętrznej powłoki nie określa historii termicznej każdej części wypełnienia.

Nagrzewaj gotowy zespół wyłącznie zgodnie z zalecaną metodą. Nie używaj palnika na luźnym arkuszu ani nie improwizuj wypalania przy stole warsztatowym. Przestrzegaj procedury testów na gorąco w zakładzie, zapewnij skuteczne odciągi spalin i trzymaj personel z dala od gorących powierzchni i poruszających się urządzeń.

Zmiana zapachu, widoczny dym lub inny dźwięk wydechu nie są kryteriami dopuszczenia do eksploatacji. Traktuj nieoczekiwane zachowanie zgodnie z procedurą testową i zbadaj je, zamiast zakładać, że jest to normalne, ponieważ wypełnienie jest nowe.

Oddziel weryfikację dopuszczenia od rutynowych kontroli montażowych

Podczas prac rozwojowych określ, w jaki sposób będzie sprawdzane zwolnione wypełnienie. Wyznaczoną próbkę kontrolną można otworzyć po bezpiecznym schłodzeniu lub można zastosować inną uzgodnioną metodę oceny interesujących obszarów. Zaplanuj to przed testami, aby obserwacja nie zależała od improwizowanej kontroli.

Porównaj obszar przylegający do rdzenia, końce, zakładki i wszelkie szersze kieszenie z zamierzonym rozkładem. Zarejestruj obszary ograniczone i trwałe szczeliny. Pełny wygląd otworu na jednym końcu nie jest dowodem na to, że cała komora ma wymagane pokrycie.

W przypadku powtarzalnej produkcji uzgodnij, które kontrole muszą być rejestrowane dla każdej części lub partii, a które należą do planu walidacji lub pobierania próbek. Może to obejmować identyfikację materiału, wagę wyciętego elementu, potwierdzenie układu i zdefiniowane zapisy kondycjonowania. Nie zakładaj, że każdy gotowy tłumik musi być otwierany do kontroli.

Oceń wydajność akustyczną i retencję za pomocą uzgodnionych testów programu. Prawidłowy montaż jest konieczny, ale sam w sobie nie gwarantuje określonej redukcji hałasu, interwału serwisowego ani wyniku regulacyjnego.

Przekształć udaną próbę w instrukcję dla operatora

Dla powtarzalnego montażu arkusza wypełnienia wydechu, przygotuj krótką instrukcję powiązaną z materiałem i wersją rysunku. Uwzględnij orientację cięcia, podstawę wagową, pozycję początkową, układ szwów, dozwolone ograniczenia i metodę zamykania.

Praktyczna dokumentacja fotograficzna pokazuje przygotowany rdzeń, owinięty komponent przed włożeniem i gotowy, zimny zespół. Dodaj zapis z kontroli próbnej oddzielnie, zamiast przedstawiać zdjęcie produkcyjne jako dowód rozkładu po nagrzaniu.

Zwróć uwagę na wszelkie specjalne traktowanie stopniowanych obudów, przestrzeni końcowych lub wielu stref wypełnienia. Jeśli arkusz wymaga wielokrotnej regulacji na stanowisku, sprawdź dostarczone wymiary lub ścieżkę montażu przed zaakceptowaniem tej regulacji jako normalnej pracy.

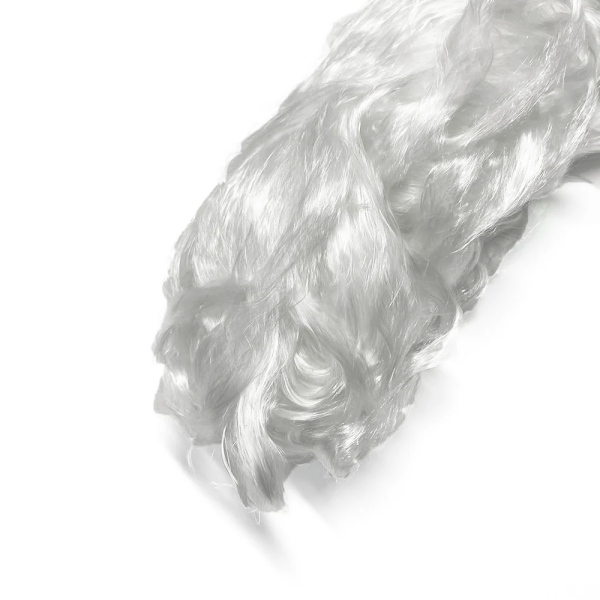

Projekty, które wciąż wybierają między formatami materiałów, mogą skorzystać z porównania procesów produkcji wypełnień wydechowych rozprężnych i wypełnień sypkich. Dobrze zdefiniowana metoda montażu powinna być zgodna z wybranym procesem, a nie rekompensować nieodpowiedni proces.

Pytania dotyczące montażu

Czy rozprężną matę wygłuszającą do tłumików można przycinać po owinięciu?

Tylko w przypadkach, gdy metoda cięcia i ostateczna ilość są określone dla danej konstrukcji. W przypadku powtarzalnego montażu preferowany jest kontrolowany wzór cięcia niż przycinanie „na oko” po owinięciu. Zawsze sprawdzaj pozostały wsad z włókna oraz szwy, gdy zmienia się ostateczny kształt elementu.

Czy do montażu wypełnienia tłumika można użyć zwykłej taśmy?

Nie należy traktować zwykłej taśmy jako uniwersalnie odpowiedniej. Należy stosować określone środki pomocnicze do montażu i wytyczne dotyczące rozmieszczenia lub poprosić o wyjaśnienie, jeśli nie zostały one zdefiniowane. Wybór musi uwzględniać zarówno początkową obsługę, jak i zamierzone uwolnienie materiału.

Czy wcześniej podgrzewane wypełnienie można ponownie wykorzystać po otwarciu tłumika?

Nie należy zakładać, że uwolniona mata może być traktowana jak nowy, skompresowany komponent. Należy sprawdzić jej stan oraz wytyczne producenta układu wydechowego dotyczące wymiany. Specyfikacja montażowa dla nowej produkcji nie powinna być automatycznie stosowana do zatwierdzania materiałów używanych ponownie.

Co powinienem odnotować, jeśli wypełnienie nie wypełnia komory po podgrzaniu?

Należy odnotować identyfikację materiału, zainstalowaną ilość, układ cięcia, dodane ograniczenia, warunki podgrzewania oraz lokalizację szczeliny. Pozwala to odróżnić możliwe problemy z ilością, rozmieszczeniem lub uwolnieniem materiału. Nie należy diagnozować przyczyny na podstawie słowa „rozprężny” na opakowaniu.
