W jaki sposób tłoczone osłony termiczne ze stali nierdzewnej poprawiają wytrzymałość i kontrolę termiczną

Tłoczone osłony termiczne ze stali nierdzewnej są szeroko stosowane w samochodowych układach wydechowych, ponieważ nie tylko chronią gorące elementy. Odpowiednio zaprojektowana tłoczona struktura pomaga poprawić sztywność, zapewnia stabilną kontrolę termiczną, redukuje odkształcenia związane z wibracjami oraz chroni pobliskie przewody, okablowanie, panele nadwozia i wrażliwe części komory silnika przed wysokim promieniowaniem cieplnym. Dla producentów, wytwórców i konstruktorów, tłoczona stal nierdzewna jest często bardziej praktycznym i trwałym wyborem niż płaska metalowa osłona w układach wydechowych o wysokiej temperaturze.

W BSTFLEX produkujemy osłony termiczne do samochodów Do układów wydechowych, turbosprężarek, katalizatorów, grodzi i podwozi. Oferujemy również niestandardowe rozwiązania w zakresie izolacji termicznej ze stali nierdzewnej, aluminium i stopów wysokotemperaturowych dla projektów OEM, aftermarket i projektów o podwyższonej wydajności.

Czym jest tłoczona osłona termiczna ze stali nierdzewnej?

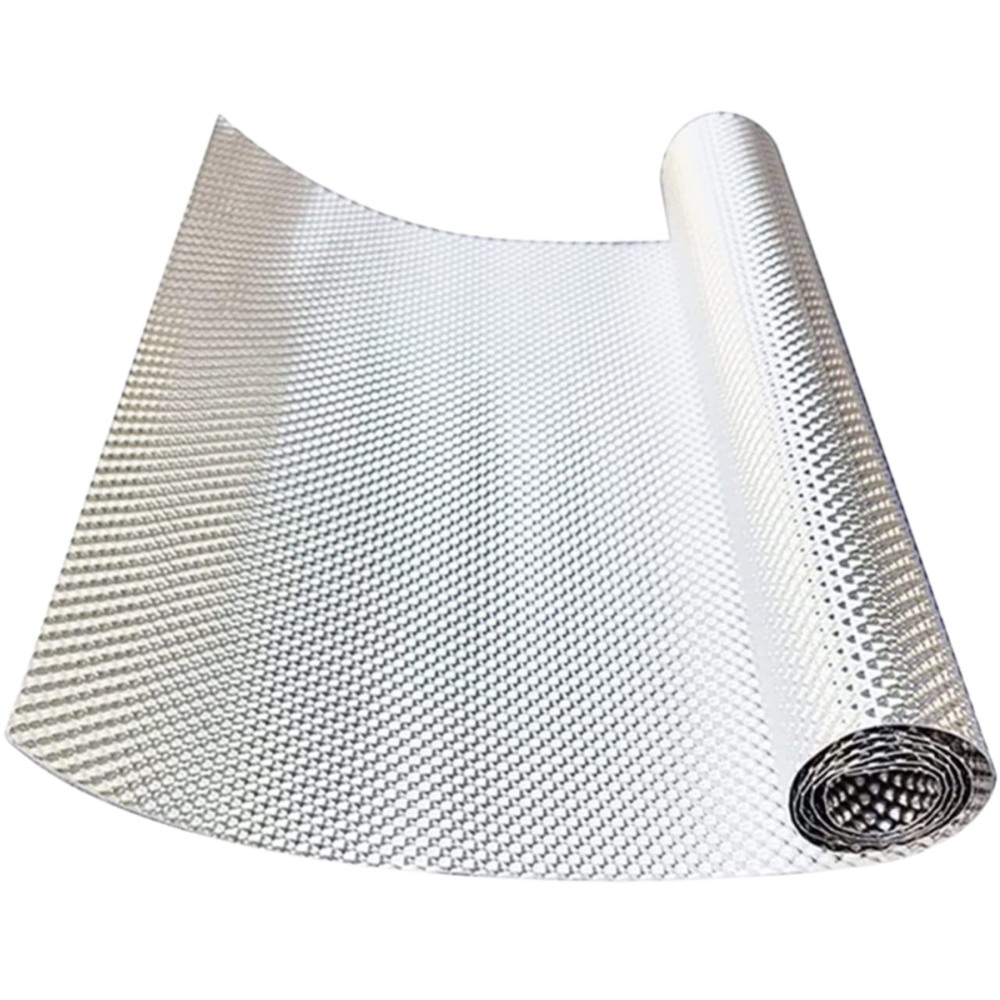

Tłoczona osłona termiczna ze stali nierdzewnej to formowana metalowa bariera termiczna wykonana z blachy lub folii ze stali nierdzewnej z wypukłymi wzorami wytłoczonymi na powierzchni. Wzory te mogą obejmować wgłębienia, żłobienia, faktury, pofalowania lub inne uformowane elementy powierzchni. Cel tłoczenia nie jest wyłącznie wizualny. Służy ono przede wszystkim poprawie sztywności konstrukcji, optymalizacji szczeliny powietrznej wokół gorących elementów oraz zapewnieniu bardziej niezawodnego zarządzania temperaturą w wymagających warunkach.

W porównaniu z blachą płaską, tłoczona osłona zazwyczaj lepiej sprawdza się w przypadku narażenia elementu na wibracje, powtarzające się cykle termiczne, bliskie sąsiedztwo ciepła spalin i naprężenia montażowe. To sprawia, że tłoczona stal nierdzewna jest powszechnym wyborem do osłon rur wydechowych, tłumików, katalizatorów, osłon turbosprężarek i barier termicznych w komorze silnika.

Dlaczego wytrzymałość ma znaczenie w projektowaniu osłon termicznych w samochodach

W zastosowaniach motoryzacyjnych osłona termiczna jest stale narażona na działanie nie tylko temperatury. Jest również narażona na wibracje, impulsy ciśnienia, wstrząsy drogowe, przepływ powietrza, wilgoć, korozję i długotrwałe cykle termiczne. Jeśli konstrukcja osłony jest zbyt słaba, może ona nadmiernie się wyginać, odkształcać z czasem, pękać w pobliżu punktów mocowania lub tracić przestrzeń powietrzną niezbędną do skutecznej ochrony termicznej.

Dlatego wytrzymałość osłony nie jest kwestią drugorzędną. Ma ona bezpośredni wpływ na żywotność, stabilność dopasowania i skuteczność kontroli temperatury. Mocniejsza konstrukcja osłony pomaga zachować jej kształt w rzeczywistych warunkach eksploatacji i zapewnia stabilną ochronę termiczną przez długi czas.

Jak tłoczenie poprawia wytrzymałość konstrukcji

Główną zaletą konstrukcyjną tłoczenia jest zwiększona sztywność. Podczas tłoczenia blachy ze stali nierdzewnej, ukształtowany profil powierzchni zwiększa odporność elementu na zginanie i zapadanie się w porównaniu z blachą płaską o tej samej grubości. Pozwala to producentom na produkcję lżejszej osłony termicznej bez utraty stabilności mechanicznej.

Tłoczenie może również przynieść następujące korzyści:

• Poprawa odporności na odkształcenia wywołane wibracjami
• Zmniejszenie trzepotania paneli w miejscach instalacji o dużym przepływie powietrza
• Wzmocnij sekcje wokół uformowanych konturów i krawędzi
• Zapewnia stabilność wymiarową podczas powtarzających się cykli nagrzewania i chłodzenia
• Poprawa spójności obsługi i montażu w produkcji

W przypadku stref wydechowych i turbosprężarki ta dodatkowa sztywność jest szczególnie cenna, ponieważ geometria osłony często musi być dostosowana do ciasnych konturów, a jednocześnie musi zachować odstęp od gorących powierzchni i pobliskich komponentów.

Jak tłoczenie pomaga w kontroli termicznej

Tłoczenie nie zmienia zarządzania ciepłem za pomocą jednego mechanizmu. Zamiast tego poprawia kontrolę termiczną poprzez kilka współdziałających efektów.

1. Lepsze zachowanie kształtu oznacza stabilniejszą ochronę przed ciepłem

Osłona termiczna działa najlepiej, gdy jej struktura pozostaje tam, gdzie została zaprojektowana. Jeśli osłona odkształci się lub zapadnie w kierunku źródła ciepła, szczelina termiczna może się zmniejszyć, a lokalny transfer ciepła może wzrosnąć. Sztywniejsza, tłoczona struktura pomaga zachować zamierzoną geometrię montażu, co zapewnia bardziej niezawodną, długoterminową ochronę termiczną.

2. Formowanie powierzchni może wspierać zachowanie szczeliny powietrznej

Wytłoczenia mogą pomóc w utrzymaniu mikroluzów i odstępów konstrukcyjnych w niektórych konstrukcjach osłon. W wielu zastosowaniach, uwięziona lub kontrolowana przestrzeń powietrzna przyczynia się do lepszej izolacji, ponieważ powietrze działa jak bariera termiczna. Jest to szczególnie ważne w przypadku, gdy osłona jest zamontowana blisko rury wydechowej, katalizatora lub obudowy tłumika.

3. Poprawiona odporność termiczna w strefach o wysokiej temperaturze

Osłony termiczne w samochodach muszą nadal działać po wielokrotnym narażeniu na wysokie temperatury. Tłoczone konstrukcje ze stali nierdzewnej często lepiej sprawdzają się niż płaskie blachy, jeśli chodzi o zachowanie funkcjonalnej geometrii w wymagających warunkach termicznych, zwłaszcza gdy wibracje i ciepło działają razem.

Dlaczego stal nierdzewna jest dobrym wyborem na tłoczone osłony termiczne

Stal nierdzewna jest szeroko stosowana do tłoczonych osłon termicznych, ponieważ łączy w sobie odporność na wysokie temperatury z wytrzymałością mechaniczną, odpornością na korozję i wszechstronnością produkcji. W zastosowaniach w układach wydechowych właściwości te mają kluczowe znaczenie.

Główne zalety stali nierdzewnej obejmują:

• Dobra stabilność strukturalna w wysokich temperaturach
• Odporność na utlenianie i korozję w trudnych warunkach pracy
• Lepsza trwałość przy wibracjach i naprężeniach mechanicznych
• Nadaje się do tłoczenia, wytłaczania, formowania i produkcji niestandardowej
• Długa żywotność w zastosowaniach barier termicznych w motoryzacji i przemyśle

W zależności od strefy grzewczej i wymagań projektu, można wybrać różne gatunki. W przypadku bardziej ekstremalnych warunków można również rozważyć stopy o wyższej wydajności, takie jak: Osłona termiczna ze stopu Inconel 625 .

Tłoczona osłona termiczna kontra płaska osłona termiczna

Płaska osłona termiczna może być nadal przydatna w niektórych zastosowaniach barierowych o niższym zapotrzebowaniu lub prostszych, zwłaszcza gdy konieczne jest zminimalizowanie kosztów i złożoności formowania. Jednak w wielu zastosowaniach w układach wydechowych samochodów, tłoczona stal nierdzewna oferuje trwalsze, całościowe rozwiązanie konstrukcyjne.

Typowe zastosowania motoryzacyjne

Tłoczone osłony termiczne ze stali nierdzewnej są stosowane w wielu obszarach przemysłu motoryzacyjnego narażonych na wysokie temperatury, w tym:

• Osłona termiczna rury wydechowej
• Osłony termiczne katalizatora
• Bariery termiczne tłumika i rezonatora
• Zabezpieczenie termiczne otoczenia turbosprężarki
• Osłona cieplna ściany ogniowej i podłogi
• Zarządzanie temperaturą podwozia
• Ochrona przewodów, okablowania, przewodów hamulcowych i części plastikowych w pobliżu stref gorących

W przypadku rozwiązań na poziomie systemowym możesz również zapoznać się z naszą pełną ofertą produkty osłon termicznych do samochodów .

Kiedy wybrać tłoczoną stal nierdzewną zamiast innych materiałów termoizolacyjnych

Tłoczona stal nierdzewna jest zazwyczaj dobrym wyborem, gdy zastosowanie wymaga równowagi między odpornością na ciepło, wytrzymałością mechaniczną, odpornością na korozję i stabilnością kształtowanego elementu. Jest szczególnie przydatna, gdy:

• Osłona montowana jest w pobliżu elementów układu wydechowego
• Pojazd jest narażony na drgania, ruch lub trudne warunki drogowe
• Część musi zachować swój kształt podczas długotrwałego cyklu termicznego
• Tarcza wymaga specjalnego tłoczenia, przycinania lub formowania konturów
• Projekt wymaga trwałej metalowej bariery zamiast elastycznego rozwiązania w postaci opakowania

Jeśli poziom ciepła jest ekstremalny i przekracza praktyczny zakres standardowych konstrukcji ze stali nierdzewnej, bardziej odpowiednie mogą być bariery ze stopu wyższej jakości. W takich sytuacjach rozwiązaniem może być: Osłona termiczna ze stopu Inconel 625 można ocenić.

Opcje produkcji niestandardowych tłoczonych osłon termicznych

Wymagania dotyczące niestandardowych osłon termicznych różnią się w zależności od platformy, miejsca instalacji, temperatury docelowej, dostępnej przestrzeni, stylu montażu i oczekiwań dotyczących trwałości. BSTFLEX oferuje rozwiązania niestandardowe w oparciu o rysunki, próbki lub wymagania dotyczące wydajności.

Opcje niestandardowe mogą obejmować:

• Konstrukcje z tłoczonej blachy lub folii ze stali nierdzewnej
• Wybór niestandardowej grubości i gatunku materiału
• Kształty tłoczone i formowane
• Obróbka i przycinanie krawędzi
• Rozmieszczenie otworów montażowych i wsporników
• Struktury jednowarstwowe lub wielowarstwowe
• Różne rozmiary do zastosowań OEM i aftermarket

Jeśli kupujesz część niestandardową, najbardziej przydatne informacje do wyceny to m.in. miejsce zastosowania, temperatura narażenia, wymiary, kształt, metoda montażu, docelowa ilość oraz to, czy dostępny jest rysunek lub próbka.

Tłoczone osłony termiczne ze stali nierdzewnej zwiększają wytrzymałość i kontrolę termiczną, ponieważ tłoczenie nadaje osłonie sztywniejszą i stabilniejszą strukturę, co przekłada się na lepsze parametry w rzeczywistych warunkach panujących w samochodowych układach wydechowych. W porównaniu z płaskimi osłonami metalowymi, tłoczone konstrukcje oferują zazwyczaj lepszą odporność na wibracje, odkształcenia i długotrwałe cykle termiczne, zapewniając jednocześnie bardziej stabilną ochronę termiczną.

W przypadku układów wydechowych, turbosprężarek, katalizatorów, tłumików, grodzi i podwozi, tłoczona stal nierdzewna pozostaje jednym z najbardziej praktycznych i niezawodnych rozwiązań w zakresie ochrony termicznej pojazdów. Jeśli Twój projekt wymaga niestandardowego rozwiązania, BSTFLEX oferuje rozwiązania tłoczone, formowane i dostosowane do konkretnych zastosowań. osłona termiczna samochodu rozwój zarówno dla platform standardowych, jak i wysokotemperaturowych.

Często zadawane pytania

Jakie są zalety tłoczonej osłony termicznej?

Tłoczona osłona termiczna jest zazwyczaj mocniejsza i sztywniejsza niż płaska osłona z tego samego materiału bazowego. Dzięki temu jest ona bardziej odporna na wibracje, zachowuje kształt i zapewnia stabilniejszą ochronę termiczną w zastosowaniach motoryzacyjnych wymagających wysokich temperatur.

Czy stal nierdzewna jest lepsza od aluminium w przypadku osłon termicznych?

Zależy to od zastosowania. Stal nierdzewna jest często preferowana, gdy wymagana jest wyższa wytrzymałość konstrukcyjna, trwałość i odporność na trudne warunki spalin. Aluminium może być stosowane tam, gdzie priorytetem jest waga i współczynnik odbicia światła.

Gdzie stosuje się tłoczone osłony termiczne ze stali nierdzewnej?

Są one powszechnie stosowane w pobliżu rur wydechowych, katalizatorów, tłumików, obszarów turbosprężarki, grodzi, płyt podłogowych i sekcji podwozia, gdzie pobliskie części muszą być chronione przed ciepłem.

Czy wytłaczane osłony termiczne ze stali nierdzewnej można wykonać na zamówienie?

Tak. Niestandardowe, tłoczone osłony termiczne mogą być produkowane zgodnie z rysunkami, próbkami, temperaturami zastosowania, przestrzenią montażową, wymaganiami montażowymi i zapotrzebowaniem ilościowym.

Kiedy należy zastosować osłonę termiczną ze stopu wyższej klasy zamiast stali nierdzewnej?

W przypadku środowisk charakteryzujących się ekstremalnymi temperaturami, agresywną korozją lub wyjątkowo wysokimi wymaganiami dotyczącymi trwałości, bardziej odpowiednie może okazać się rozwiązanie ze stopu o wyższej wytrzymałości, np. Alloy 625.
