Inspekcja koca bezpieczeństwa turbosprężarki: Kiedy wymienić koc przeciwwybuchowy turbosprężarki

Kołnierz ochronny turbo, który nadal pasuje do obudowy sprężarki, nie jest automatycznie gotowy do ponownego użycia. Przed ponownym zamontowaniem należy sprawdzić jego stan, przebieg ostatniego okresu eksploatacji oraz to, czy cała konstrukcja nadal odpowiada swojej udokumentowanej konfiguracji.

Należy wycofać kołnierz ochronny turbo z eksploatacji w przypadku stwierdzenia śladów uderzenia odłamka, uszkodzenia wzmocnienia, niesprawnych punktów mocowania lub wadliwych elementów mocujących. Podejrzenie zanieczyszczenia, nietypowa ekspozycja na ciepło lub niepewna historia eksploatacji również wymagają weryfikacji przed dalszym użyciem. Nienaruszona powłoka zewnętrzna nie jest dowodem skuteczności zatrzymywania.

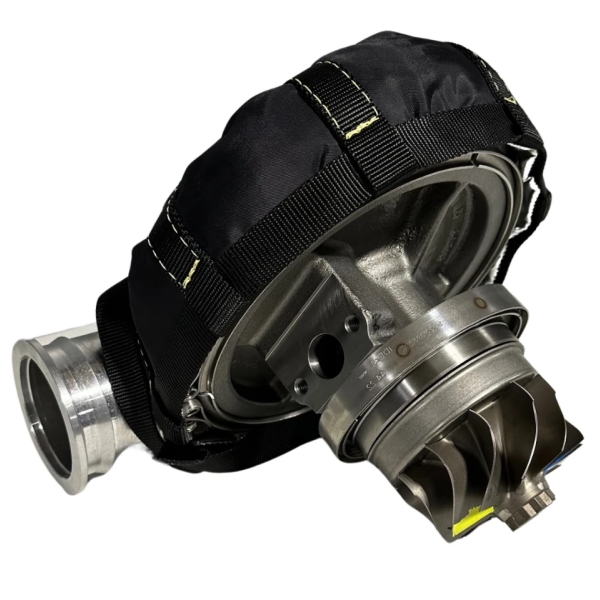

Niniejszy przewodnik dotyczy przeznaczonego na stronę sprężarki produktu BSTFLEX Turbo Safety Blanket, opisywanego również jako mata ochronna turbo lub kołnierz zabezpieczający turbo. Poniższe kontrole stanowią ogólne ramy inspekcji i nie zastępują instrukcji, wymagań dotyczących testów lub zatwierdzeń, które mają zastosowanie do konkretnego produktu.

Rozpocznij od historii serwisowej

Przed przystąpieniem do badania materiału należy ustalić powód demontażu kołnierza. Rutynowy serwis turbosprężarki, wymiana obudowy sprężarki, wyciek oleju oraz awaria sprężarki to różne sytuacje. Należy zarejestrować powód, zamiast traktować każdy zdemontowany kołnierz jak część zamienną nadającą się do ponownego użytku.

Należy trzymać razem identyfikację produktu, datę instalacji, wcześniejsze notatki z inspekcji oraz wszelkie obowiązujące daty przeglądów. Zdjęcia oryginalnego montażu są przydatnymi odniesieniami dotyczącymi pokrycia i mocowania. W przypadku używanego kołnierza bez dokumentacji należy zapytać producenta, jakie informacje są potrzebne do ustalenia jego tożsamości i stanu.

Należy uwzględnić kontrolę kołnierza w planie serwisowym po wykonaniu odpowiednich prac przy turbosprężarce lub pobliskim rurociągu. Zaplanowana data przeglądu nie jest powodem do ignorowania wcześniejszych uszkodzeń.

Sprawdź całe urządzenie, a nie tylko zewnętrzny materiał

Czynności kontrolne należy wykonywać wyłącznie po wyłączeniu sprzętu, zabezpieczeniu przed niezamierzonym uruchomieniem i odczekaniu do jego ostygnięcia. Należy postępować zgodnie z dostarczonymi instrukcjami demontażu. Nie wolno rozcinać kołnierza ani rozpruwać jego szwów w celu sprawdzenia warstw wewnętrznych.

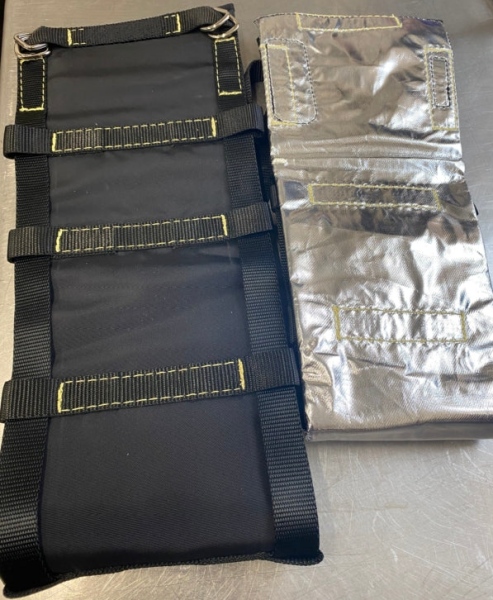

Powłoka, krawędzie i wzmocnienie

Należy szukać rozcięć, przebić, przetartych miejsc, odsłoniętego wzmocnienia oraz lokalnych zniekształceń. Należy zarejestrować lokalizację uszkodzeń w odniesieniu do obudowy sprężarki, zacisków rur i pobliskich wsporników. Przebarwienia należy sfotografować, zamiast oceniać na podstawie samego koloru, czy kołnierz przeszedł, czy nie przeszedł inspekcji.

Gdy uszkodzenie odsłania konstrukcję wzmacniającą lub może się na nią rozprzestrzenić, należy wycofać urządzenie z eksploatacji w celu oceny. Czysto wyglądająca osłona nie pozwala ustalić stanu ukrytych warstw.

Szwy i punkty mocowania

Należy sprawdzić szwy wokół krawędzi, zamknięć i mocowań. Należy zwrócić uwagę na zerwane nici, otwarte szwy, wyrwane wypustki mocujące oraz wszelkie ślady wcześniejszych napraw. Nie wolno lekceważyć uszkodzeń w punkcie mocowania jako problemu czysto estetycznego.

Należy porównać montaż z oryginalną dokumentacją. Dodatkowe otwory, zmienione położenie pasów lub ponownie zszyte zamknięcie wymagają przeglądu; nie należy ich traktować jako równoważne z oryginalną konstrukcją bez potwierdzających dowodów.

Pasy, zamknięcia i elementy mocujące

Należy sprawdzić elementy dostarczone z tym konkretnym kołnierzem. W zależności od konstrukcji mogą one obejmować pasy, klamry lub inne elementy mocujące. Należy szukać rozcięć, odkształceń, brakujących części oraz śladów ześlizgnięcia się zamknięcia.

Należy stosować określony układ zamiast dodawać improwizowane troki w celu skompensowania złego dopasowania. Tam, gdzie dozwolona jest wymiana sprzętu, należy uzyskać odpowiedni komponent i instrukcję montażu. Wymiana elementu złącznego nie usuwa uszkodzenia otaczającego obszaru mocowania.

Pokrycie i ślady kontaktu

Należy porównać zainstalowaną pozycję z zatwierdzonymi informacjami dotyczącymi montażu. Należy sprawdzić, czy nie doszło do przemieszczenia, sfałdowania materiału i nowych śladów ocierania. Należy przeanalizować wszelkie zmiany obudowy, rurociągów lub wsporników wprowadzone od czasu oryginalnej instalacji.

Nie należy zakładać, że kołnierz pozostaje odpowiedni po zmianie osłony sprężarki tylko dlatego, że zamknięcie nadal daje się zapiąć. Należy potwierdzić wymagany układ pokrycia i mocowania dla nowej konfiguracji.

Zanieczyszczenia i nietypowa ekspozycja na ciepło

Należy zarejestrować zanieczyszczenie olejem, paliwem lub chemikaliami oraz zidentyfikować jego źródło. Zanieczyszczony kołnierz należy wycofać z eksploatacji do czasu usunięcia wycieku i wydania przez producenta decyzji dotyczącej samego kołnierza.

Nie należy zakładać, że czyszczenie rozpuszczalnikiem, mycie pod ciśnieniem lub suszenie przywraca pierwotny stan. Należy uzyskać dozwoloną metodę czyszczenia dla konkretnych materiałów i konstrukcji. Należy zgłaszać sztywnienie, widoczne uszkodzenia termiczne lub ekspozycję poza udokumentowane warunki pracy, zamiast przypisywać niepotwierdzoną odporność temperaturową.

Czy kołnierz zabezpieczający turbo można ponownie wykorzystać po awarii?

Awaria sprężarki wymaga przeglądu powypadkowego, a nie tylko rutynowej kontroli wzrokowej. Należy wycofać kołnierz i jego elementy mocujące z eksploatacji na czas oceny awarii. Należy zarejestrować, czy odłamki uderzyły w kołnierz oraz czy obudowa, punkty mocowania lub pobliskie elementy uległy przemieszczeniu.

Należy sfotografować konstrukcję przed jej czyszczeniem lub modyfikacją, o ile można to zrobić w sposób bezpieczny. Należy zachować identyfikację oraz dokumentację serwisową. Nie należy zakładać go ponownie tylko dlatego, że przez widoczną powłokę zewnętrzną nie przeszedł żaden odłamek.

Należy postępować zgodnie z udokumentowanym przez producenta procesem oceny i postępowania z wyrobem. Jeśli konstrukcja zostanie odrzucona lub nie ma wystarczających podstaw do autoryzacji ponownego użycia, należy ją wymienić. Nie należy używać uruchomienia silnika jako testu budzącego wątpliwości kołnierza.

Naprawy i modyfikacje wymagają czegoś więcej niż tylko podobnego materiału

Łata wykonana z materiału odpornego na wysokie temperatury nie jest dowodem na to, że przywrócono pierwotną konstrukcję zabezpieczającą. Ta sama zasada dotyczy taśmy samoprzylepnej, zamiennych pasów i lokalnie doszywanych szwów.

Proponowane naprawy należy zgłaszać oryginalnemu producentowi. Należy zapytać, czy naprawa jest dozwolona, jaka procedura ma zastosowanie oraz czy wymagane są dodatkowe kontrole lub testy. Wymiennej osłony lub elementu mocującego nie należy opisywać jako przywracających skuteczność zatrzymywania bez odpowiednich dowodów.

W przypadku projektu zamiennego należy potwierdzić konstrukcję materiałową i układ montażowy, a także gotowe wymiary. Zbieżność wizualna nie jest porównaniem wydajności.

Jak długo trwa żywotność kołnierza ochronnego turbo?

Nie ma jednej uniwersalnej wartości trwałości eksploatacyjnej, którą należałoby stosować do każdego kołnierza ochronnego turbo. Należy stosować instrukcje dostarczone dla produktu oraz wszelkie wymagania dotyczące inspekcji, ponownej certyfikacji lub zawodów sportowych, które mają zastosowanie do jego zamierzonego użycia.

Należy oddzielić zaplanowane daty przeglądów od decyzji opartych na stanie technicznym. Kołnierz może wymagać uwagi przed planowaną inspekcją z powodu uszkodzenia, zanieczyszczenia lub incydentu. I odwrotnie, data inspekcji sama w sobie nie oznacza, że każdy kołnierz musi zostać wycofany w tym samym wieku.

Przydatna dokumentacja serwisowa identyfikuje kołnierz, konfigurację, datę inspekcji, wyniki, podjęte działania oraz osobę odpowiedzialną. Należy zarejestrować odpowiedź producenta, gdy konstrukcja została przesłana do oceny.

Zamówienie zamiennika uwzględniającego przyczynę demontażu

W przypadku wymiennej osłony bezpieczeństwa turbo, nie należy polegać wyłącznie na wymiarach starej części tekstylnej. Uszkodzona, rozciągnięta lub zmodyfikowana osłona może już nie odzwierciedlać oryginalnego wzoru.

Wyślij aktualny rysunek obudowy sprężarki lub pomiary, zdjęcia z instalacji oraz powód wymiany. Dołącz wymagany układ mocowania, wszelkie zmiany w sąsiednich komponentach, docelowe zastosowanie oraz potrzebną ilość.

Jeśli przyczyną pierwotnego uszkodzenia było ocieranie, zidentyfikuj punkt kontaktu przed zatwierdzeniem kolejnego identycznego montażu. Jeśli montowana jest inna obudowa, należy zweryfikować dopasowanie jako nową konfigurację, zamiast zakładać, że poprzedni wzór będzie pasował.

BSTFLEX przyjmuje zapytania dotyczące niestandardowych osłon bezpieczeństwa turbo dla rozmiarów i struktur specyficznych dla projektu. W przypadku zamówień powtarzalnych należy wskazać poprzednie zamówienie lub rewizję rysunku oraz określić wszelkie zmiany. Wymagane dowody wydajności i akceptacja w sportach motorowych powinny zostać potwierdzone dla dokładnie tej konfiguracji przed zakupem.

Oddzielenie funkcji containment i izolacji termicznej

Osłona izolacyjna po stronie turbine nie zastępuje koca containment do sprężarki. Jeśli projekt wymaga również zarządzania ciepłem, zapoznaj się z ofertą koców termicznych turbo BSTFLEX jako osobną częścią specyfikacji.

Istniejące porównanie osłony bezpieczeństwa turbo z kocem termicznym turbo wyjaśnia to rozróżnienie. Nie należy przenosić oceny temperatury, instrukcji czyszczenia ani interwału serwisowego koca termicznego na produkt typu containment.

Omówienie wymogów dotyczących zamiennika lub dostawy niestandardowej

Aby uzyskać wsparcie przy pozyskiwaniu materiałów, wyślij do BSTFLEX informacje o obudowie sprężarki oraz wymagania dotyczące osłony. Dołącz zdjęcia pozycji zainstalowanej, wymaganą ilość oraz wszelką dokumentację niezbędną do zatwierdzenia technicznego.

W przypadku istniejącej osłony innego producenta należy uzyskać od niego ocenę stanu serwisowego. Wycena nowego produktu BSTFLEX to osobny proces; nie zatwierdza ona ani nie recertyfikuje używanego zespołu.

Często zadawane pytania

Kiedy należy wymienić osłonę bezpieczeństwa turbo?

Wyłącz ją z eksploatacji, jeśli istnieją ślady uderzenia odłamka, rozerwania wzmocnienia, uszkodzenia punktów mocowania lub uszkodzenia elementów mocujących. Postępuj zgodnie z zaleceniami producenta: wymienić zespół, gdy zostanie odrzucony lub gdy jego stanu nie można odpowiednio ustalić.

Czy osłonę chroniącą przed rozerwaniem turbo można ponownie wykorzystać po awarii turbosprężarki?

Nie należy jej ponownie instalować tylko dlatego, że z zewnątrz wygląda na nienaruszoną. Zarejestruj awarię i uzyskaj ocenę producenta. Osłona wystawiona na działanie uderzenia odłamka powinna pozostać wyłączona z eksploatacji, chyba że udokumentowana procedura ustala, że ponowne użycie jest dozwolone.

Czy można prać zanieczyszczoną olejem osłonę bezpieczeństwa turbo?

Nie należy zakładać, że pranie przywraca przydatność. Zidentyfikuj i usuń wyciek, a następnie uzyskaj instrukcje czyszczenia lub wymiany dla dokładnej konstrukcji osłony. Unikaj niezatwierdzonych rozpuszczalników, metod prania i temperatur suszenia.

Czy istnieje uniwersalny interwał wymiany dla osłon bezpieczeństwa turbo?

Do żadnego produktu nie należy stosować jednego uniwersalnego interwału. Należy korzystać z dostarczonych instrukcji serwisowych oraz wszelkich obowiązujących wymagań dotyczących inspekcji, recertyfikacji lub wymogów zawodów sportowych. Uszkodzenie lub incydent mogą wymagać działania przed zaplanowanym terminem inspekcji.

Czy dopasowanie rozmiaru starej osłony jest wystarczające przy zamawianiu zamiennika?

Nie. Należy potwierdzić geometrię obudowy sprężarki, pokrycie, układ mocowania i wymagania konstrukcyjne. Zniekształcona lub wcześniej zmodyfikowana osłona nie powinna stanowić jedynego punktu odniesienia dla wzoru zamiennika.
