Samochodowe wiązki przewodów coraz częściej dzielą ograniczoną przestrzeń z kolektorami wydechowymi, turbosprężarkami, katalizatorami, komponentami EGR, skrzyniami biegów i innymi układami wysokotemperaturowymi. W tych obszarach standardowy rękaw ochronny lub peszel może chronić przed zużyciem mechanicznym, ale zapewnia niewielką kontrolę nad ekspozycją termiczną.
Rękaw termoizolacyjny do samochodowych wiązek przewodów tworzy barierę termiczną wokół wiązki, zachowując jednocześnie elastyczność niezbędną do prowadzenia przewodów i montażu w pojeździe. Właściwe rozwiązanie zależy od czegoś więcej niż tylko maksymalnej temperatury. Inżynierowie muszą również wziąć pod uwagę sposób, w jaki ciepło dociera do wiązki, odległość od źródła ciepła, dostępny prześwit, średnicę wiązki, geometrię złączy, kolejność montażu oraz wymaganą łatwość serwisowania.
BSTFLEX produkuje różnego rodzaju zabezpieczenia termiczne do okablowania samochodowego, od aluminiowanych rękawów termoizolacyjnych do ochrony przed promieniowaniem cieplnym, po wysokotemperaturowe rękawy tekstylne i formowane osłony termiczne dedykowane konkretnym komponentom.
Okablowanie elektryczne jest często prowadzone przez komory silnika, skrzynie biegów, strefy wydechowe i obszary podwozia, gdzie temperatury otoczenia mogą być znacznie wyższe niż w pozostałych częściach pojazdu.
Typowe pobliskie źródła ciepła to:
Długotrwała ekspozycja termiczna może przyspieszyć starzenie się izolacji kabli, peszli, taśm, klipsów, złączy i innych komponentów polimerowych. Zlokalizowane wysokie temperatury mogą zatem stać się problemem dla niezawodności wiązki przewodów, nawet jeśli wiązka nie styka się fizycznie ze źródłem ciepła.
Celem osłony termicznej wiązki przewodów jest zmniejszenie obciążenia termicznego docierającego do tych komponentów przy jednoczesnym umożliwieniu prowadzenia wiązki zgodnie z założonym przebiegiem.
Przed wyborem rękawa należy ustalić, w jaki sposób ciepło dociera do wiązki. Różne mechanizmy przenoszenia ciepła mogą wymagać różnych konstrukcji ochronnych.
Ciepło promieniowania przemieszcza się z gorącej powierzchni w stronę wiązki bez bezpośredniego kontaktu fizycznego. Kolektory wydechowe, turbosprężarki i katalizatory są powszechnymi samochodowymi źródłami ciepła promieniowania.
W takich warunkach szczególnie przydatna jest odblaskowa powierzchnia zewnętrzna. Dlatego folia aluminiowa i konstrukcje z tkanin aluminiowanych są szeroko stosowane w okablowaniu samochodowym prowadzonym w pobliżu komponentów układu wydechowego.
Wiązka może znajdować się wewnątrz ogólnie gorącej komory silnika, nawet jeśli żadne pojedyncze źródło ciepła nie jest skierowane bezpośrednio na nią. W takiej sytuacji coraz większego znaczenia nabiera grubość izolacji, konstrukcja tekstylna oraz odporność temperaturowa wszystkich warstw.
Jeśli rękaw lub wiązka dotyka gorącego komponentu, ciepło może być przenoszone przez przewodzenie. Sama cienka powierzchnia odblaskowa nie powinna być traktowana jako substytut odpowiedniej izolacji, prześwitu powietrznego lub poprawionego prowadzenia przewodów.
Z tego powodu wybór systemu ochrony termicznej wiązki przewodów powinien rozpoczynać się od analizy rzeczywistego środowiska termicznego, a nie od wyboru produktu wyłącznie na podstawie jego wyglądu.
Żadna pojedyncza konstrukcja rękawa nie jest idealna dla każdego miejsca w samochodzie. Poniższe materiały odpowiadają na różne kombinacje ciepła promieniowania, temperatury otoczenia, elastyczności, ścierania i wymagań instalacyjnych.

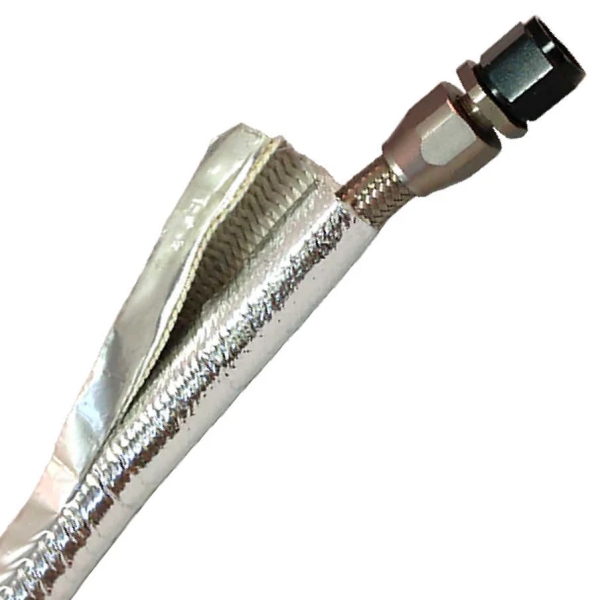

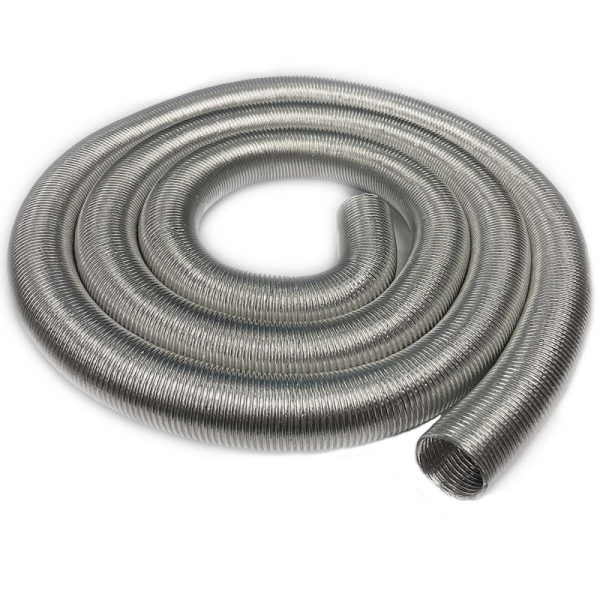

Aluminiowany rękaw z włókna szklanego łączy odblaskową zewnętrzną powierzchnię aluminiową z warstwą nośną na bazie włókna szklanego. Jest to jedna z najbardziej użytecznych konstrukcji w miejscach, gdzie głównym problemem jest ciepło promieniowania z komponentów układu wydechowego.
Typowe zastosowania obejmują:
Różne konstrukcje mogą wykorzystywać folię aluminiową, folię aluminiowaną lub tkaninę aluminiowaną wraz z plecionymi, tkanymi lub szytymi strukturami z włókna szklanego.
Zobacz BSTFLEX Aluminiowany rękaw termoizolacyjny asortyment rękawów odblaskowych przeznaczonych do samochodowych wiązek przewodów, kabli, węży i przewodów płynów.

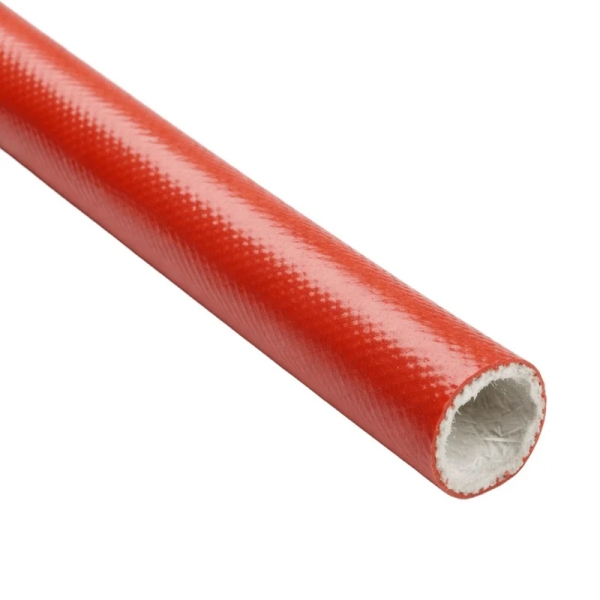

Konstrukcje z włókna szklanego powlekanego silikonem są przydatne tam, gdzie rękaw ochronny musi łączyć odporność na wysokie temperatury z elastycznością i odpornością na typowe środowiska przemysłowe lub motoryzacyjne.
W porównaniu z jasną aluminiową powierzchnią odblaskową, ten typ rękawa jest zazwyczaj wybierany ze względu na inne wymagania termiczne. Może być odpowiedni, gdy wiązka wymaga trwałej bariery tekstylnej, a zastosowanie wiąże się z podwyższoną temperaturą otoczenia lub miejscowym narażeniem, a nie głównie z intensywnym odbiciem ciepła promieniowania.
Włókno bazaltowe może być stosowane w elastycznych rękawach wysokotemperaturowych, gdzie preferowana jest konstrukcja tekstylna z włókien mineralnych. Stanowi alternatywę dla konwencjonalnego włókna szklanego w niektórych zastosowaniach związanych z ochroną przewodów i kabli.
Wybór powinien opierać się na rzeczywistej temperaturze roboczej, wymaganiach mechanicznych, konstrukcji rękawa i narażeniu na czynniki środowiskowe, a nie tylko na rodzaju włókna.
Rękawy na bazie krzemionki są rozważane, gdy zastosowanie wymaga materiału tekstylnego o wyższej odporności termicznej niż konwencjonalne konstrukcje z włókna szklanego.
Produkty te mogą być przydatne w systemach okablowania i kabli znajdujących się w pobliżu bardzo gorących urządzeń lub elementów układu wydechowego, chociaż nadal należy ocenić sposób prowadzenia, odporność na ścieranie i geometrię instalacji.
Gdy pojedyncza warstwa odblaskowa lub tekstylna nie zapewnia wystarczającej kontroli termicznej, rękaw wielowarstwowy może łączyć kilka funkcji. Typowa konstrukcja może wykorzystywać odblaskową warstwę zewnętrzną wraz z pośrednią warstwą izolacyjną i tekstylną warstwą wewnętrzną.
Wybór warstw powinien być podyktowany wymaganą redukcją temperatury, dostępną grubością ścianki i przestrzenią montażową.
Materiał to tylko jedna część specyfikacji. Fizyczna konstrukcja rękawa może decydować o tym, czy jego montaż na linii produkcyjnej pojazdu lub na istniejącej wiązce jest praktyczny.
| Konstrukcja rękawa | Typowe zastosowanie | Uwagi dotyczące montażu |
|---|---|---|
| Wsuwany rękaw rurowy | Nowe zespoły wiązek przed zainstalowaniem złączy | Wiązka musi przejść przez rękaw |
| Rękaw owijany | Istniejące wiązki i zespoły z zainstalowanymi złączami | Można dopasować wokół wiązki |
| Rękaw zapinany na rzep | Serwisowa lub modernizacyjna ochrona wiązek | Zazwyczaj można go otwierać i ponownie zamykać |
| Rękaw zapinany na zatrzaski | Powtarzalny montaż OEM lub serwisowy | Zapewnia określone mechaniczne punkty zamknięcia |
| Rękaw samozamykający | Szybki montaż na wiązkach przewodów | Otwiera się w celu włożenia wiązki i zamyka wokół niej |
| Osłona termiczna o niestandardowym kształcie | Odgałęzienia, złącza i nieregularna geometria wiązki przewodów | Zaprojektowane zgodnie z kształtem komponentu |
Wsuwana osłona jest często najprostszym rozwiązaniem, gdy ochronę termiczną można uwzględnić podczas produkcji wiązki. Zapewnia ona ciągłe pokrycie obwodowe i pozwala uniknąć dodatkowych elementów mocujących.
Jednak gotowe wiązki samochodowe często posiadają złącza, końcówki, klipsy montażowe lub odgałęzienia, które są znacznie większe niż główna wiązka kabli. W takich przypadkach nasunięcie rurowej osłony na zespół może być niepraktyczne.
Konstrukcja owijana pozwala na osłonę termiczną wiązki przewodów montaż po złożeniu wiązki. W zależności od wymagań serwisowych i OEM, zamknięcie może być zapewnione za pomocą rzepów, zatrzasków, nakładających się struktur tekstylnych lub innych metod mechanicznych.
Kolektory wydechowe stanowią jedno z najczęstszych wyzwań związanych z ciepłem promieniującym w komorze silnika. Okablowanie może przebiegać w pobliżu ze względu na lokalizację czujników, ograniczenia przestrzenne lub trasowanie wymagane do dotarcia do elektrycznych komponentów zamontowanych na silniku.
W przypadku tego zastosowania inżynierowie powinni ocenić:
Refleksyjna konstrukcja aluminiowana może znacząco zredukować ciepło promieniujące docierające do wiązki, gdy osłona jest prawidłowo zorientowana w stronę źródła ciepła i zachowany jest odpowiedni odstęp.
Instalacje turbosprężarek łączą wysokie lokalne ciepło z ograniczoną przestrzenią montażową. Okablowanie może obsługiwać komponenty sterowania doładowaniem, czujniki wydechu, siłowniki lub pobliskie systemy silnika, przebiegając blisko obudowy turbiny i rur wydechowych.
Zastosowania te często wymagają połączenia odbijania ciepła promieniującego, izolacji termicznej i bezpiecznego pozycjonowania osłony. Osłona, która przesuwa się z chronionego odcinka podczas pracy pojazdu, może nie zapewniać zamierzonej ochrony.
W przypadku ograniczonych geometrii system zarządzania termicznego może łączyć osłonę wiązki przewodów z oddzielną osłoną termiczną turbo lub wydechu, zamiast polegać na pojedynczym elemencie ochronnym.
Wiązki skrzyni biegów to kolejne ważne zastosowanie dla samochodowych osłon termicznych. Wiązki mogą być prowadzone w pobliżu obudowy skrzyni biegów, układu wydechowego lub innych gorących komponentów, przy jednoczesnym zachowaniu kontrolowanego pozycjonowania i niezawodnej wydajności elektrycznej.
Osłona wiązki przewodów skrzyni biegów może być wyprodukowana jako prosty element rurowy lub opracowana jako zespół specyficzny dla komponentu z wycięciami, elementami ustalającymi, łącznikami lub wzmocnionymi końcami.
W przypadku projektów OEM o większej skali, powtarzalność wymiarowa i metoda montażu stają się równie ważne, co sam materiał osłony. Element ochronny musi konsekwentnie pasować do wiązki i pozostawać w zamierzonej pozycji podczas pracy pojazdu.
Czujniki temperatury spalin, czujniki tlenu, czujniki ciśnienia oraz inne komponenty silnika lub układu oczyszczania spalin często wymagają prowadzenia okablowania przez obszary o wysokich wymaganiach termicznych.
Kompaktowa osłona termiczna okablowania samochodowego może chronić odcinek kabla, jednocześnie umożliwiając prowadzenie wokół złączy, klipsów i wsporników.
Ważne punkty specyfikacji obejmują:
Cylindryczny rękaw sprawdza się dobrze, gdy geometria wiązki jest w miarę jednolita. Staje się on mniej skuteczny lub trudny w montażu, gdy chroniony element zawiera duże odgałęzienia, formowane złącza, klipsy lub złożone przejścia trójwymiarowe.

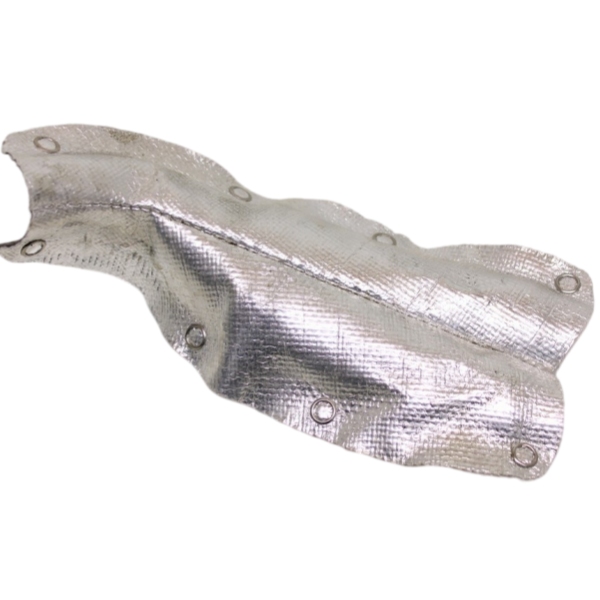

W takich zastosowaniach ukształtowana tekstylna osłona termiczna może być cięta, szyta i formowana wokół właściwego zespołu.

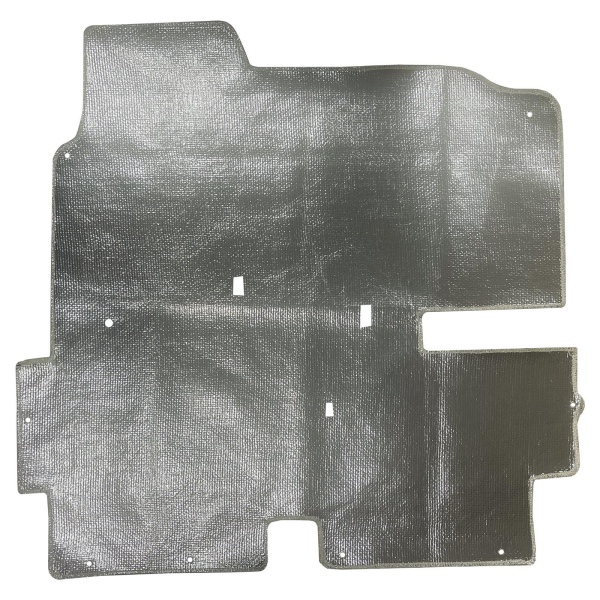

BSTFLEX produkuje również Niestandardowe aluminiowane osłony termiczne z włókna szklanego do zastosowań motoryzacyjnych do komponentów samochodowych, których nie można odpowiednio zabezpieczyć za pomocą konwencjonalnego prostego rękawa.
SAE J2302 to metoda badawcza stosowana do oceny skuteczności termicznej izolacji w postaci rękawów, rurek i taśm w warunkach ciepła promieniującego. Porównuje ona temperaturę powierzchni znormalizowanego ciała testowego z materiałem ochronnym i bez niego w określonych warunkach źródła ciepła.
To rozróżnienie ma znaczenie, ponieważ nominalna odporność temperaturowa materiału i jego zdolność do redukcji ciepła promieniującego docierającego do wiązki przewodów nie są tą samą właściwością.
W przypadku projektów OEM, gdzie wymagana jest norma SAE J2302 lub inny specyficzny dla klienta test termiczny, odpowiednia konstrukcja rękawa powinna zostać oceniona w określonych warunkach testowych. Dostawca nie powinien zakładać, że ogólna klasyfikacja temperaturowa materiału automatycznie wykazuje zgodność z wymaganiami termicznymi specyficznymi dla pojazdu.
Przydatne zapytanie ofertowe (RFQ) zawiera więcej informacji niż tylko wymagana średnica rękawa. Poniższe dane inżynieryjne pozwalają na dokładniejszą ocenę systemu ochrony termicznej.
Podaj średnicę zewnętrzną wiązki lub zakres wymiarowy, długość chronioną oraz wszelkie większe złącza, końcówki, punkty odgałęzień lub klipsy.
Określ, czy wiązka znajduje się w pobliżu kolektora wydechowego, turbosprężarki, katalizatora, rury EGR, skrzyni biegów lub innego źródła ciepła.
Podaj znaną temperaturę źródła ciepła, temperaturę otoczenia oraz wymaganą maksymalną temperaturę wiązki, jeśli są dostępne.
Określ minimalną odległość między źródłem ciepła a chronioną wiązką. Prześwit może być ważnym czynnikiem wpływającym na skuteczność ekranowania ciepła promieniującego.
Określ, czy rękaw może być zainstalowany przed podłączeniem złączy, czy musi być dopasowany wokół gotowej wiązki.
Rękaw musi dostosowywać się do prowadzenia wiązki i promienia gięcia bez powodowania niepotrzebnej sztywności lub problemów montażowych.
Określ wymagania dotyczące odporności na ścieranie, wibracje, trwałość krawędzi, mocowanie elementów złącznych lub dodatkową ochronę fizyczną.
Wskaż potencjalny kontakt z płynami silnikowymi, zanieczyszczeniami drogowymi, wodą lub innymi warunkami środowiskowymi istotnymi dla instalacji w pojeździe.
Dołącz odpowiednie specyfikacje klienta, metody testów termicznych, wymagania materiałowe i wymagania dotyczące dokumentacji na początku projektu.
Komponenty ochrony termicznej w motoryzacji często wymagają większego dostosowania niż standardowe rękawy przemysłowe. Wiązka może mieć określoną pozycję montażową, ograniczony prześwit, wiele punktów odgałęzień lub stały proces instalacji na linii montażowej.
BSTFLEX może produkować komponenty ochrony termicznej na podstawie rysunków klienta, wymiarów lub próbek fizycznych. W zależności od projektu, dostosowanie może obejmować:
Nie ma uniwersalnego rękawa, który powinien być stosowany do każdej wiązki samochodowej. Zacznij od określenia głównego problemu termicznego.
Jeśli intensywne ciepło promieniowania pochodzi z pobliskiego elementu układu wydechowego, aluminiowana konstrukcja odblaskowa jest często pierwszą technologią do oceny.
Jeśli wiązka jest narażona na ogólnie wysoką temperaturę otoczenia lub wymaga trwałej bariery tekstylnej, bardziej odpowiednie mogą być włókno szklane, włókno szklane powlekane silikonem, bazalt, krzemionka lub konstrukcja wielowarstwowa.
Jeśli wiązka została już zmontowana, rękaw owijany, zapinany na rzep, zatrzaski lub samozamykający może pozwolić uniknąć odłączania komponentów elektrycznych.
Jeśli geometria obejmuje duże złącza, odgałęzienia lub nieregularne sekcje, osłona termiczna o niestandardowym kształcie może zapewnić lepsze pokrycie niż konwencjonalny rękaw rurowy.
Ostateczna konstrukcja powinna być zawsze dopasowana do rzeczywistego źródła ciepła, wymaganej redukcji temperatury, geometrii instalacji i wymagań walidacyjnych OEM.
BSTFLEX produkuje produkty ochrony termicznej do samochodowych przewodów, węży, kabli, przewodów płynów i komponentów sąsiadujących z układem wydechowym. Dostępne technologie obejmują aluminiowane rękawy odblaskowe, ochronę termiczną na bazie włókna szklanego, wysokotemperaturowe rękawy tekstylne, zdejmowane konstrukcje owijane oraz osłony termiczne o niestandardowych kształtach.
W przypadku projektu OEM lub niestandardowej ochrony termicznej wiązki przewodów, prześlij wymiary wiązki, informacje o źródle ciepła, zdjęcia instalacji, rysunki i wymagane specyfikacje. Informacje te pozwalają na ocenę konstrukcji rękawa i metody instalacji przed wykonaniem próbek.
Rękaw ochronny termiczny do wiązki przewodów to elastyczna bariera termiczna instalowana wokół okablowania samochodowego w celu zmniejszenia ekspozycji na ciepło z pobliskich komponentów, takich jak kolektory wydechowe, turbosprężarki, katalizatory, skrzynie biegów i systemy EGR.
Nie ma jednego najlepszego materiału do każdego zastosowania. Aluminiowane włókno szklane jest szczególnie przydatne do osłony przed ciepłem promieniowania, podczas gdy inne rodzaje włókna szklanego, włókno szklane powlekane silikonem, bazalt, krzemionka i konstrukcje wielowarstwowe mogą być wybierane dla różnych kombinacji temperatury, elastyczności i ekspozycji środowiskowej.
Tak. Konstrukcje owijane, zapinane na rzep, na zatrzaski i samozamykające można zainstalować wokół wielu gotowych wiązek bez konieczności przeciągania dużych złączy przez rękaw rurowy.
Odblaskowa powierzchnia aluminiowa może zmniejszyć ilość ciepła promieniowania docierającego do chronionej wiązki, szczególnie gdy rękaw jest skierowany w stronę źródła ciepła i zachowany jest odpowiedni odstęp. Bezpośredni kontakt z gorącą powierzchnią tworzy inne warunki wymiany ciepła i może wymagać dodatkowej izolacji lub poprawionego prowadzenia.
SAE J2302 służy do oceny skuteczności termicznej izolacji w formie rękawów, rurek i taśm w zakresie ochrony przed ciepłem promieniowania w określonych warunkach testowych. Nie należy jej mylić z ogólną klasyfikacją temperaturową materiału.
Tak. Średnicę, długość, strukturę tkaniny, powierzchnię odblaskową, warstwy izolacyjne, system mocowania, wycięcia, szycie i ogólny kształt można dostosować do wiązki przewodów i instalacji.
Przydatne informacje obejmują wymiary wiązki, długość chronioną, geometrię złączy i odgałęzień, rodzaj i temperaturę źródła ciepła, prześwit, wymaganą temperaturę wiązki, metodę instalacji, oczekiwaną ilość oraz obowiązujące specyfikacje OEM lub wymagania walidacyjne.
W celu uzyskania informacji o odblaskowej ochronie samochodowych wiązek przewodów, zapoznaj się z ofertą BSTFLEX Aluminiowany rękaw ochronny termiczny lub prześlij swój rysunek i wymagania termiczne, aby otrzymać niestandardowe zalecenie.
