Materiał izolacyjny do tłumika ciężarówki powinien być dobierany na podstawie rzeczywistego obciążenia spalinami, geometrii tłumika i zatwierdzonej konstrukcji akustycznej, a nie wyłącznie na podstawie wielkości pojazdu.Ciężarowe samochody ciężarowe, ciągniki i sprzęt budowlany mogą narażać tłumik absorpcyjny na stałe obciążenie, wibracje, wstrząsy drogowe i wysoki przepływ spalin, co sprawia, że dobór materiału i utrzymanie izolacji są szczególnie ważne.

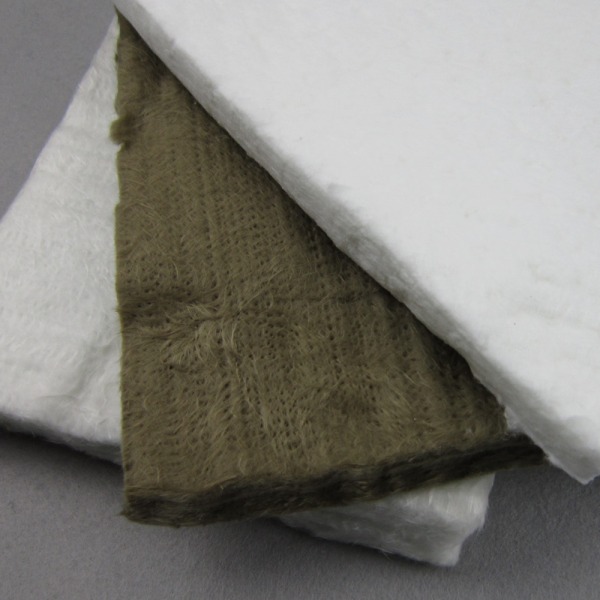

Włókno szklane i włókno bazaltowe to dwa kierunki materiałowe, które można zastosować w odpowiednich tłumikach wydechowych. Włókno szklane jest szeroko stosowane jako akustyczny materiał izolacyjny, natomiast włókno bazaltowe można rozważyć tam, gdzie zatwierdzony projekt wymaga innej konstrukcji z włókien mineralnych do wymagających warunków termicznych lub mechanicznych.
BSTFLEX dostarcza materiały izolacyjne do tłumików do motoryzacyjnych, ciężarowych, powersportowych i przemysłowych układów wydechowych. Niniejszy przewodnik skupia się na tłumikach i wygłuszeniach do silników Diesla o dużej wytrzymałości, które są specjalnie zaprojektowane tak, aby zawierać włóknistą izolację akustyczną.

Zawsze używaj materiału zatwierdzonego już dla tłumika, jeśli istnieje ważna specyfikacja produkcyjna.
W przypadku nowego lub zmodyfikowanego projektu układu wydechowego o dużej wytrzymałości:
Pełna decyzja powinna uwzględniać klasę włókna, masę suchej izolacji, objętość komory, gęstość po zamontowaniu, ochronę od strony gazów, utrzymanie i walidację próbek.
Nie każdy element układu wydechowego pojazdu ciężarowego z silnikiem Diesla wykorzystuje izolację z włókien.
Nowoczesny wydech pojazdu może obejmować:
Izolacja tłumika należy wyłącznie do wnęki akustycznej zaprojektowanej do jej utrzymania.Nie należy jej wsadzać do katalizatora, filtra DPF, substratu SCR lub innego elementu układu oczyszczania spalin tylko dlatego, że element ten jest częścią układu wydechowego.
W przypadku zapytania ofertowego OEM (RFQ) należy dostarczyć przekrój pokazujący perforowaną rurę lub okładzinę oraz dokładną strefę izolacji.

Tłumik ciężarówki może pracować w zupełnie innych warunkach niż mały, serwisowany tłumik motocyklowy.
Odpowiednie warunki dla pojazdów ciężarowych mogą obejmować:
Te warunki nie wymagają automatycznie jednego konkretnego włókna. Definiują one środowisko, pod kątem którego należy ocenić proponowany system wypełnienia.

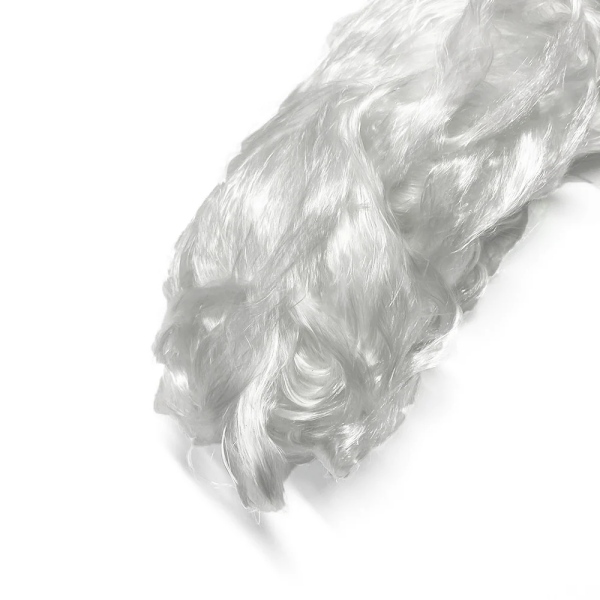

Wypełnienie tłumika ciężarówki z włókna szklanego może stanowić główną porowatą warstwę akustyczną w odpowiednim tłumiku absorpcyjnym. Specyfikacja zakupowa powinna określać rzeczywisty gatunek szkła i konstrukcję włókna zamiast prostego zamawiania wełny szklanej.
Opcje z włókna szklanego BSTFLEX obejmują:
Prawidłowa forma dostawy zależy od sposobu, w jaki producent układu wydechowego napełnia tłumik.
Możliwe procesy produkcyjne obejmują:

Wypełnienie tłumika ciężarówki z bazaltu stanowi kolejną opcję z włókna mineralnego do tłumików wydechowych, pod warunkiem, że jego rzeczywisty gatunek i konstrukcja zostały zatwierdzone do danego zastosowania.
Opcje wypełnienia bazaltowego BSTFLEX obejmują:
Nie należy zakładać, że każdy produkt opisywany jako wełna bazaltowa, włókno skalne lub wełna mineralna ma tę samą strukturę włókien lub przydatność do układu wydechowego.
W przypadku projektu OEM należy określić:
| Czynnik wyboru | Wypełnienie z włókna szklanego | Wypełnienie z bazaltu |
|---|---|---|
| Specyfikacja materiałowa | Określić gatunek szkła i strukturę włókna. | Określić gatunek i strukturę włókna bazaltowego. |

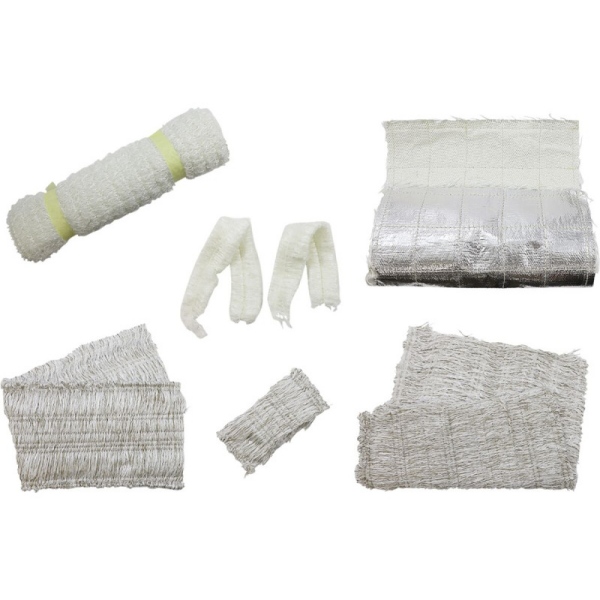

| Formy dostawy | Włókno luźne, przędza, mata, arkusz lub element zamknięty w zależności od produktu. | Włókno luźne, mata lub przygotowany element w zależności od produktu. |
| Dobór termiczny | Użyć klasy i zaleceń eksploatacyjnych dla konkretnego produktu szklanego. | Użyć klasy i zaleceń eksploatacyjnych dla konkretnego produktu bazaltowego. |
| Obciążenie mechaniczne | Sprawdzić erozję gazową, wibracje i wymagane utrzymanie. | Sprawdzić te same warunki dla proponowanej konstrukcji bazaltowej. |
| Kontrola produkcji | Określić masę suchą, gęstość, wymiary i metodę montażu. | Określić masę suchą, gęstość, wymiary i metodę montażu. |
| Zatwierdzenie przez OEM | Zweryfikuj wybrany materiał w całym tłumiku. | Zweryfikuj wybrany materiał w całym tłumiku. |
Tabela celowo nie wskazuje jednego uniwersalnego zwycięzcy. Zatwierdzony wynik zależy od konkretnego gatunku włókna i układu wydechowego.

Temperatura maksymalna lub klasyfikacyjna to za mało, aby dobrać wypełnienie tłumika do ciężkich warunków eksploatacji.
Zapytaj dostawcę, co oznacza podana wartość:
Określ również miejsce pomiaru w pojeździe.
Temperatura gazów wydechowych na wylocie silnika nie jest tym samym co:
Dobór materiału powinien opierać się na danych istotnych dla rzeczywistego miejsca upakowania.
Układy wydechowe ciężkich silników wysokoprężnych mogą zawierać kilka urządzeń oczyszczających przed lub za tłumikiem.
W przypadku zapytania ofertowego dotyczącego wypełnienia (RFQ) należy określić, czy tłumik absorpcyjny znajduje się:
Informacje te pomagają określić rzeczywiste środowisko termiczne i poziom zanieczyszczeń.
Nie należy opisywać wypełnienia tłumika jako wypełnienia DPF, wypełnienia reaktora katalitycznego lub wypełnienia SCR, chyba że faktycznie stanowi ono część osobno zaprojektowanego produktu o tej funkcji.
Silne impulsy spalin i przepływ gazu przez perforowany rdzeń mogą obciążać mechanicznie wewnętrzną powierzchnię wypełnienia akustycznego.
Dlatego w niektórych konstrukcjach tłumików do pojazdów ciężarowych stosuje się warstwę wełny ze stali nierdzewnej wokół perforowanej rury przed głównym wypełnieniem z włókna szklanego lub bazaltowego.
BSTFLEX dostarcza:
Warstwa metaliczna powinna pozostać oddzielną specyfikacją od głównego włókna akustycznego.
Zestawienie materiałowe (BOM) układu wydechowego ciężarówki powinno określać:
Nie należy automatycznie przypisywać stopu siatki drucianej do wełny stalowej. Każdy składnik powinien mieć własne oznaczenie materiałowe.

Osobną siatkę drucianą można zastosować tam, gdzie konstrukcja tłumika wymaga dodatkowego zabezpieczenia wypełnienia.
Siatka BSTFLEX Stainless Steel Exhaust Screen wyznacza kierunek produktowy dla tego typu komponentu.
W przypadku produkcji OEM należy określić:
Siatka jest elementem przytrzymującym. Jej waga nie powinna być wliczana do wypełnienia akustycznego z włókna szklanego lub bazaltowego.
Dla prostego cylindrycznego tłumika absorpcyjnego z wyśrodkowanym rdzeniem kołowym:
V = π × (D2 - d2) × L / 4 000 000
gdy wymiary są w milimetrach, gdzie:
Jeśli wełna stalowa lub inna warstwa wewnętrzna otacza rdzeń, w stosownych przypadkach należy użyć jej zainstalowanej osłony zewnętrznej zamiast średnicy gołego rdzenia.
W przypadku owalnych, spłaszczonych, z mimośrodowym rdzeniem lub wielokomorowych tłumików ciężarówek należy obliczyć rzeczywistą wnękę pakowania na podstawie rysunku lub modelu CAD.
Gdy gęstość po zamontowaniu została już zweryfikowana dla wybranego materiału:
Masa suchego włókna = objętość netto pakowania × zatwierdzona gęstość montażowa.
To równanie przekształca zatwierdzony wymóg inżynieryjny w ilość produkcyjną. Nie służy ono do wyboru gęstości dla nowego projektu.
Nie kopiuj gęstości pakowania z:
bez potwierdzenia, że materiał, geometria i warunki pracy są porównywalne.

Duży tłumik ciężarówki może zawierać więcej niż jedną wnękę absorpcyjną.
Oddzielne strefy mogą obejmować:
Określ materiał i suchy zasyp dla każdej strefy zamiast podawania tylko jednej całkowitej liczby dla produkcji.
Tłumik może zawierać prawidłową masę całkowitą, a mimo to mieć niewystarczającą ilość materiału w jednym krytycznym obszarze.
Samochody ciężarowe dalekobieżne, pojazdy użytkowe i maszyny budowlane mogą narażać tłumiki na ciągłe wibracje i wstrząsy mechaniczne.
Zatwierdzenie próbki powinno zatem obejmować ocenę wykraczającą poza zimny montaż.
Zarejestruj:
Materiał, który wytrzymuje temperaturę, ale migruje pod wpływem wibracji, może nadal nie nadawać się do planowanego zastosowania w ciężarówkach.
Układy wydechowe silników Diesla mogą być narażone na sadzę i kondensat w zależności od silnika, układu wydechowego i cyklu pracy.
W przypadku projektów wymiany należy sprawdzić usunięte wypełnienie pod kątem:
Masa zużytego materiału nie powinna być automatycznie traktowana jako pierwotna masa napełnienia produkcyjnego. Zanieczyszczenie może zwiększyć masę, podczas gdy ubytek włókien ją zmniejsza.
| Format dostawy | Odpowiednia ścieżka produkcyjna | Główne kontrole zakupowe |
|---|---|---|
| Luźne włókno luzem | Fabryka waży i rozdziela materiał wewnętrznie. | Gatunek materiału, waga netto opakowania i zatwierdzony zasyp na tłumik. |
| Włókno ciągłe lub przędza | Fabryka posiada ustalony proces napełniania lub formowania. | Konstrukcja włókna, forma opakowania i zużycie na część. |

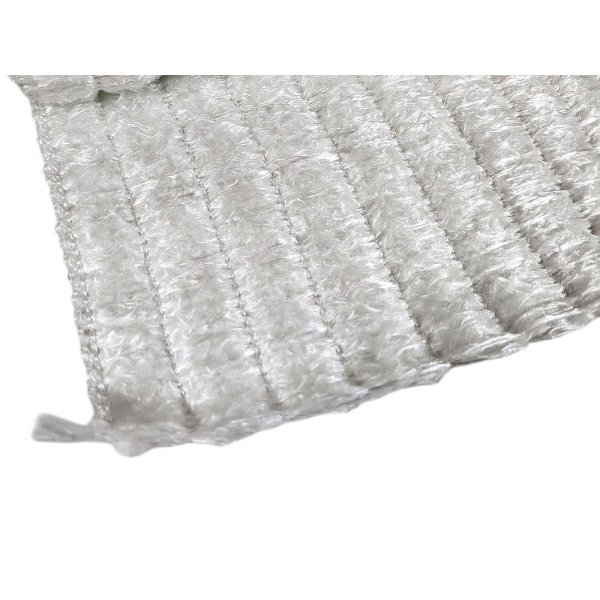

| Mata lub arkusz | Powtórzyć cięcie i owijanie wokół określonego rdzenia lub panelu. | Gramatura powierzchniowa, grubość, wzór cięcia i masa elementu. |
| Wstępnie zważona porcja | Produkcja wymaga stałej ilości dla każdego tłumika. | Masa suchego włókna, tolerancja, tara worka i etykieta. |
| Komponent zamknięty | Fabryka oczekuje czystszej obsługi i określonego kształtu. | Masa napełnienia, wymiary, konstrukcja osłony i dopasowanie montażowe. |

W przypadku programu tłumików do dużych samochodów ciężarowych o dużej skali produkcji, jedna zatwierdzona porcja włókna może być pakowana dla każdego tłumika lub każdej oddzielnej strefy pakowania.
Opakowanie może identyfikować:
Może to ograniczyć wahania między operatorami w przypadku, gdy ważenie na stanowisku roboczym odbywa się obecnie ręcznie.
Jednakże wstępnie zważoną dostowę należy porównać z istniejącym u klienta zautomatyzowanym lub kontrolowanym procesem napełniania przed przyjęciem założenia, że obniża ona koszty produkcji.
Komponent uszczelniający w zamkniętej formie można opracować tam, gdzie obsługa luźnych włókien lub powtarzalne pozycjonowanie stwarza problem produkcyjny.

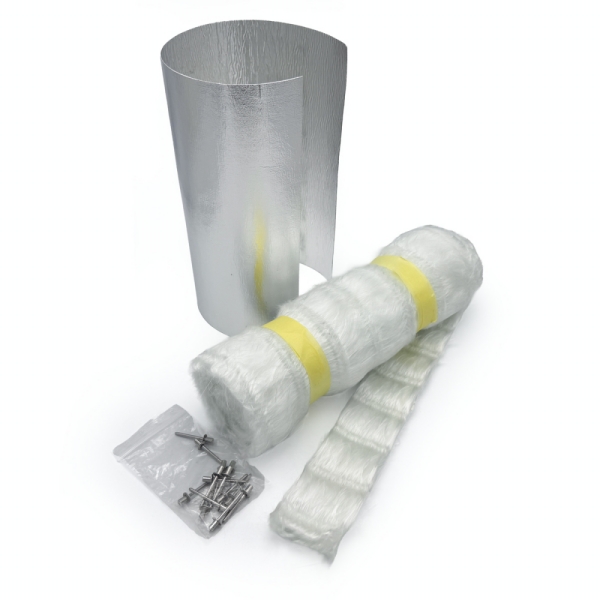

BSTFLEX dostarcza Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag do odpowiednich zastosowań.
Dla projektu ciężarówki należy określić:
Nie należy zakładać, że istniejący rękaw o rozmiarze motocyklowym można po prostu przeskalować do dużej ciężarówki bez walidacji próbek.

| Element kontrolny | Co należy zweryfikować |
|---|---|
| Tożsamość materiału | Zatwierdzone odniesienie do materiału z włókna szklanego, bazaltu lub metalu. |
| Ilość suchego wypełnienia | Masa netto włókna zgodnie z wydaną specyfikacją. |
| Wymiary maty lub komponentu | Długość, szerokość, grubość, średnica lub niestandardowa geometria. |
| Zabezpieczenie metaliczne | Prawidłowa specyfikacja wełny, siatki lub owijki rdzenia, jeśli jest wymagana. |
| Stan | Brak niedopuszczalnych zanieczyszczeń, wilgoci lub uszkodzeń opakowania. |
| Identyfikacja | Numer części, rewizja rysunku, numer partii i wymagana identyfikowalność. |
| Pakowanie | Prawidłowa waga netto, liczba sztuk i konfiguracja kartonu. |
| Pole RFQ | Informacje do podania |
|---|---|
| Zastosowanie w pojeździe | Ciężarówka, ciągnik, pojazd użytkowy, pojazd budowlany lub inny sprzęt z silnikiem diesla. |
| Informacje o silniku | Typ silnika, paliwo i odpowiedni cykl pracy. |
| Układ wydechowy | Położenie tłumika względem turbosprężarki i elementów układu oczyszczania spalin. |
| Konstrukcja tłumika | Przekrój poprzeczny, strefy wypełnienia i układ perforowanego rdzenia. |
| Materiał | Istniejąca zatwierdzona specyfikacja materiału izolacyjnego z włókna szklanego, bazaltu lub innego. |
| Warunki cieplne | Temperatura ciągła i szczytowa wraz z miejscem pomiaru. |
| Wymóg dotyczący napełnienia | Masa sucha, gęstość po zamontowaniu lub wymóg rozwojowy dla każdej strefy. |
| Utrzymanie | Wełna ze stali nierdzewnej, tuleja rdzenia, siatka zabezpieczająca lub inna zatwierdzona warstwa. |
| Forma dostawy | Włókno luzem, mata, rolka, element docięty na wymiar, odważona porcja lub element uformowany wstępnie. |
| Wymagania handlowe | Ilość prototypowa, roczne zapotrzebowanie, opakowanie, etykietowanie i identyfikowalność. |
Włókno szklane może być stosowane w odpowiednich absorpcyjnych tłumikach ciężarówek, jeśli wybrana klasa, konstrukcja włókna, ilość wypełnienia i warunki pracy zostały zatwierdzone dla danego projektu.
Nie ma uniwersalnej odpowiedzi. Porównaj konkretne produkty z włókna szklanego i bazaltu pod kątem warunków termicznych ciężarówki, wibracji, ochrony od strony gazów, geometrii tłumika, metody produkcji i wymagań dotyczących walidacji.
Tylko tam, gdzie wymaga tego zatwierdzony projekt tłumika. Wełna ze stali nierdzewnej może stanowić metaliczną warstwę od strony rdzenia, ale nie jest obowiązkowa w każdym tłumiku ciężarówki.
Nie należy traktować substratów układu oczyszczania spalin jako komór na wygłuszenie tłumika. Włókniste wygłuszenie akustyczne należy montować wyłącznie w obszarach specjalnie zaprojektowanym dla tego materiału.
Skorzystaj ze zatwierdzonych specyfikacji tłumika, jeśli są dostępne. W przeciwnym razie należy określić rzeczywistą objętość komory akustycznej i opracować wymagany zasób suchego włókna w procesie inżynierii i walidacji tłumika.
BSTFLEX może przeanalizować włókno szklane luzem, wygłuszenie bazaltowe, wełnę ze stali nierdzewnej, maty, odważone porcje i gotowe elementy wygłuszenia pod kątem odpowiednich projektów wydechów do samochodów ciężarowych OEM i ciężkiego sprzętu.
Prześlij do BSTFLEX rysunek tłumika, wymiary strefy wygłuszenia, specyfikację istniejącego materiału, warunki pracy układu wydechowego oraz wymagane roczne zapotrzebowanie.
W celu porównania materiałów należy określić, czy projekt jest zatwierdzonym zamiennikiem włókna szklanego, proponowaną alternatywą bazaltową, czy nowym opracowaniem tłumika. Zapobiega to traktowaniu zmiany materiału jako prostego zamiennika zakupowego.
Rozwój w oparciu o rysunki i próbki można omówić w ramach Usługa produkcji wygłuszeń tłumików OEM BSTFLEX. Inne materiały akustyczne i formaty dostaw są dostępne w Zakres produktów do wygłuszenia tłumików.
