Jak zmierzyć turbosprężarkę pod niestandardowy koc do turbo: Wymiary obudowy, zawór upustowy i prześwit

Oct 30, 2026


Szybka odpowiedź: zmierz obudowę turbiny, a nie pokrywę kompresora. Zapisz obwód obudowy i szerokość pokrywy, a następnie udokumentuj wlot, wylot, układ zaworu wastegate, ruch aktuatora, dostęp do mocowań i odległości od otaczających elementów. Model turbo lub nazwa T3/T4/T6 jest przydatna, ale nie wystarcza do zatwierdzenia niestandardowego wykroju osłony.

Niezawodny projekt niestandardowej osłony termicznej turbo rozpoczyna się od zestawu pomiarowego, który inna osoba może zrozumieć bez zgadywania, skąd pobrano dany wymiar. Najbardziej użyteczny zestaw łączy oznaczone wymiary, zdjęcia po zamontowaniu, identyfikację turbosprężarki oraz wyraźny opis obszaru, który ma zostać zaizolowany.

Ten przewodnik wyjaśnia, jak zebrać te dane dla osłony termicznej obudowy turbiny. Nie dotyczy on osłony ochronnej po stronie kompresora. Dostępne materiały i standardowe rodziny wzorów można znaleźć w gamie BSTFLEX turbo heat shield blanket range.

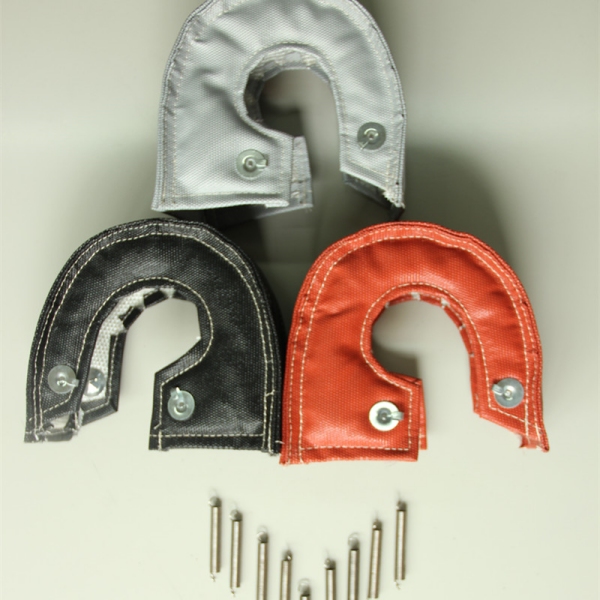

OEM turbo blanket

Którą część turbosprężarki należy zmierzyć?

Zmierz obudowę turbiny napędzaną spalinami, powszechnie nazywaną stroną gorącą. Jest to obudowa połączona z kolektorem wydechowym i dalszym złączem wydechowym. Nie używaj średnicy zewnętrznej pokrywy kompresora jako rozmiaru osłony.

Przed zapisaniem wymiarów zidentyfikuj następujące elementy na zdjęciu:

  • obudowa turbiny;
  • pokrywa kompresora;
  • korpus centralny;
  • wlot spalin;
  • wylot spalin;
  • aktuator wewnętrznego zaworu wastegate i cięgno, jeśli występuje;
  • przyłącza oleju i płynu chłodzącego;
  • pobliżu okablowanie, węże, opaski i wsporniki.

Osłona powinna zakrywać zamierzony obszar obudowy turbiny, zachowując jednocześnie prześwit, ruch i dostęp wymagane przez instalację.


Minimalny pakiet pomiarowy

Do wstępnej oceny dopasowania należy podać identyfikację turbosprężarki wraz z co najmniej następującymi pomiarami i fotografiami.

Pozycja Co zarejestrować Dlaczego jest to potrzebne
Identyfikacja turbo Producent, model, numer katalogowy oraz oznaczenie obudowy turbiny, jeśli są dostępne. Pomaga porównać zapytanie z istniejącymi wzorcami i znanymi wariantami obudów.
Obwód obudowy Obwód wokół głównego korpusu obudowy turbiny, z wyłączeniem kołnierzy i niepowiązanych wsporników. Określa, jak daleko mata izolacyjna musi owinąć się wokół obudowy.
Szerokość osłony Szerokość obszaru obudowy, który ma zostać przykryty, mierzona pomiędzy zamierzonymi granicami maty. Pomaga określić głębokość maty i położenie krawędzi.
Geometria wlotu i wylotu Typ kołnierza lub zacisku typu V-band, orientacja, profil zewnętrzny oraz wymagania dotyczące dostępu serwisowego. Zapobiega zasłanianiu połączeń lub zacisków przez wzór i mocowanie.
Układ zaworu upustowego Wewnętrzny lub zewnętrzny zawór upustowy; położenie korpusu siłownika, wspornika, cięgna i dźwigni, jeśli dotyczy. Określa, czy wymagane jest wycięcie zapewniające luz lub zmieniona krawędź.
Dostępny luz Najmniejsze odstępy od przewodów, okablowania, karoserii, wsporników, osłon i części ruchomych. Potwierdza, czy proponowana grubość izolacji i mocowanie będą pasować w bezpieczny sposób.
Zdjęcia po montażu Widok ogólny, strona wlotowa, strona wylotowa, strona siłownika oraz widok z góry, z miarką lub podziałką tam, gdzie to przydatne. Pokazuje geometrię oraz ograniczenia otoczenia, których pojedyncze wymiary mogą nie uwzględniać.
Granica pokrycia Zaznacz obszar przeznaczony do izolacji oraz elementy, które muszą pozostać nieosłonięte lub dostępne. Definiuje rzeczywisty cel projektowy, zamiast pozostawiać granicę otuliny w sferze domysłów.

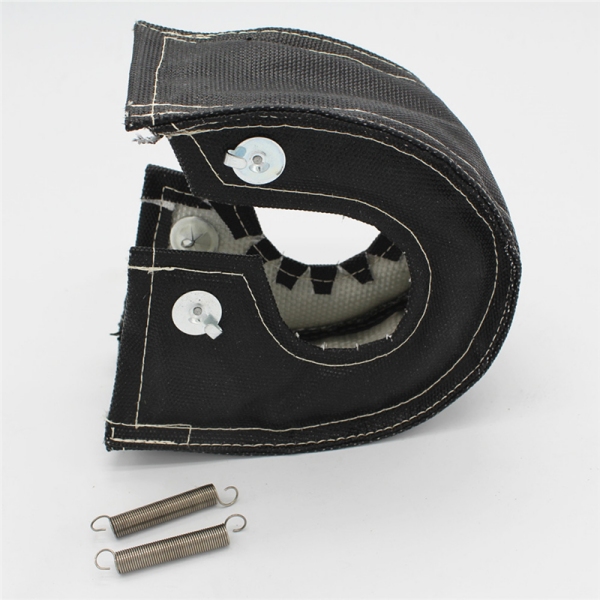

OEM turbo blanket

Narzędzia do pomiaru obudowy turbiny

Używaj narzędzi dopasowanych do geometrii i dostępnego miejsca:

  • elastycznej taśmy pomiarowej do obwodu;
  • stalowej linijki lub suwmiarki do dostępnych wymiarów prostych;
  • nierozciągliwego paska, taśmy papierowej lub sznurka tam, gdzie elastyczna taśma nie pozwala na bezpośredni odczyt;
  • markera i etykiet samoprzylepnych do oznaczania punktów pomiarowych;
  • aparatu fotograficznego lub telefonu do zdjęć po montażu;
  • prostego szkicu, rysunku CAD lub zaznaczonego wydruku do zapisywania wymiarów.

Nie wykonuj pomiarów, dopóki turbosprężarka i sąsiadujące elementy układu wydechowego całkowicie nie ostygną. Postępuj zgodnie z procedurą serwisową urządzenia i zapobiegnij nieoczekiwanemu uruchomieniu silnika przed rozpoczęciem prac w obszarze instalacji.


Krok 1: Potwierdź wariant turbosprężarki i obudowy

Zapisz producenta turbosprężarki, pełny model oraz numer części. Jeśli to możliwe, sfotografuj również tabliczkę znamionową, oznaczenia odlewu lub odnośnik obudowy.

Ta informacja ma znaczenie, ponieważ jedna rodzina turbosprężarek może być dostarczana z różnymi obudowami turbiny, układami zaworu wastegate, połączeniami wylotowymi lub opcjami współczynnika powierzchni (A/R). Sam model sprężarki może nie pozwolić na zidentyfikowanie obudowy strony gorącej użytej w danej instalacji.

W przypadku zastosowań w pojazdach lub maszynach podaj również:

  • producenta pojazdu lub maszyny;
  • model i rok produkcji;
  • oznaczenie silnika;
  • czy turbosprężarka jest częścią oryginalną (OE), czy zamiennikiem z rynku wtórnego;
  • czy kolektor wydechowy, wylot lub układ zaworu wastegate zostały zmodyfikowane.


Krok 2: Sfotografuj turbosprężarkę przed pomiarem

Zrób zdjęcia przed demontażem otaczających części. Widok po zamontowaniu pokazuje ograniczenia, które mogą zniknąć po umieszczeniu turbosprężarki na stole warsztatowym.

Zalecane ujęcia obejmują:

  1. ogólny widok komory silnika lub sprzętu pokazujący lokalizację turbiny;
  2. stronę wlotową turbiny;
  3. stronę wylotową turbiny;
  4. stronę siłownika i cięgna zaworu wastegate;
  5. widok z góry pokazujący przewody, okablowanie, wsporniki i istniejące osłony termiczne;
  6. zbliżenia wszelkich obszarów o ograniczonej przestrzeni.

Użyj strzałek lub etykiet do identyfikacji gorącej strony, części ruchomych, elementów złącznych serwisu oraz proponowanej granicy otuliny. Gdy skala jest istotna, umieść linijkę w tej samej płaszczyźnie, co fotografowany element.


Krok 3: Zmierz obwód obudowy turbiny

Owwiń elastyczną taśmę wokół korpusu obudowy turbiny. Trzymaj taśmę na tym obszarze obudowy, który ma opasywać otulina. Nie uwzględniaj pokrywy sprężarki, kołnierza wlotowego, kołnierza wylotowego, opaski V-band, wspornika siłownika ani niepowiązanych rur, chyba że zatwierdzony projekt wyraźnie wymaga pokrycia w tych miejscach.

Jeśli brak dostępu uniemożliwia bezpośredni odczyt:

  1. owinąć wybrany tor nierozciągliwym paskiem lub sznurkiem;
  2. zaznaczyć dokładny punkt nakładania się;
  3. zdjąć pasek bez zmiany jego długości;
  4. ułożyć go płasko i zmierzyć odcinek między punktem początkowym a znakiem nakładania się;
  5. zanotować zarówno wynik, jak i użyty tor.

Napisać jednostkę przy każdym wymiarze. Nie przesyłać nieoznakowanej liczby, którą można by zinterpretować jako milimetry, cale, średnicę lub obwód.

Obwód to nie średnica

Obwód to odległość wokół obudowy. Średnica to wymiar w linii prostej w przekroju kołowym. Nie są one zamienne. Jeśli podano oba wymiary, należy je Osobno oznaczyć i wskazać, gdzie każdy z nich został pobrany.

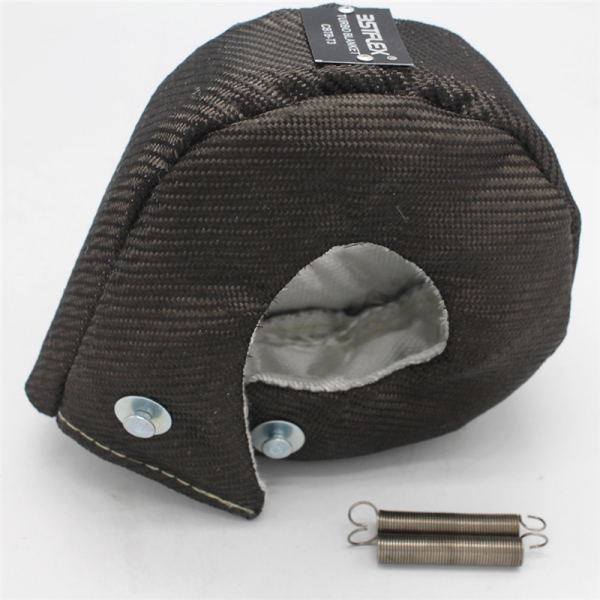

OEM turbo blanket

Krok 4: Zmierzyć szerokość obudowy do pokrycia

Zmierzyć szerokość od jednej strony do drugiej obszaru obudowy turbiny, który koc musi pokryć. Wymiar powinien kończyć się na zamierzonych krawędziach koca, a nie obejmować całkowitej szerokości turbosprężarki.

Wykluczyć pokrywę sprężarki oraz obudowę środkową, chyba że część zatwierdzonego projektu wymaga nakładającej się krawędzi. Zidentyfikować również wszelkie kołnierze, zaciski, występy lub wsporniki, które zmieniają dostępną szerokość.

W przypadku nieregularnej obudowy podać więcej niż jedną szerokość:

  • maksymalna szerokość obudowy;
  • minimalna użyteczna szerokość pokrycia;
  • szerokość w proponowanej pozycji zamknięcia;
  • odległość od krawędzi koca do każdego połączenia, które musi pozostać dostępne.


Krok 5: Udokumentować wlot i wylot spalin

Pokazać, czy wlot i wylot turbiny wykorzystują kołnierze skręcane, połączenia typu V-band czy inne rozwiązanie. Zanotować orientację i wskazać, które zaciski lub elementy złączne muszą pozostać dostępne po zamontowaniu koca.

W przypadku wylotu typu V-band uwzględnić pozycję zacisku oraz przestrzeń potrzebną do dosięgnięcia jego elementu złącza. W przypadku obudowy dzielonej lub typu twin-scroll pokazać geometrię wlotu oraz wszelkie środkowe przegrody lub układ kolektora, które wpływają na granicę koca.

Koc nie powinien być zatwierdzany wyłącznie na podstawie obwodu i szerokości obudowy, gdy geometria wlotu lub wylotu zmienia dostępną trasę mocowania.


Krok 6: Zmierzyć turbosprężarkę z wewnętrznym zaworem upustowym

Obudowa z wewnętrznym zaworem upustowym wymaga dodatkowych informacji, ponieważ cięgno siłownika i dźwignia od strony turbiny muszą poruszać się bez dotykania koca, kotwice, sprężyn czy drutu wiązałkowego.

Podać:

  • pozycję korpusu siłownika;
  • profil wspornika siłownika;
  • tor cięgna;
  • pozycję dźwigni od strony turbiny;
  • odległość od wyraźnie zdefiniowanego punktu odniesienia obudowy do osi układu cięgien;
  • pełny obszar wymagany do ruchu zgodnie z odpowiednią procedurą serwisową;
  • pożądany prześwit otworu lub granicę koca.

Zaznaczyć te szczegóły na fotografiach lub rysunku. Nie zakładać, że każda obudowa z wewnętrznym zaworem upustowym T25/T28, T3 lub T4 wykorzystuje to samo wycięcie.

Niestandardowy wzór powinien zapewniać wymagany prześwit z założenia. Przycinanie gotowego standardowego koca po dostawie nie powinno być traktowane jako domyślne rozwiązanie w przypadku niepewnego dopasowania.


Krok 7: Zapisać prześwit zewnętrznego zaworu upustowego i rur

W przypadku zewnętrznego zaworu upustowego siłownik może nie być zamontowany na obudowie turbiny, ale otaczające rury nadal mogą ograniczać krawędź koca i trasę osprzętu.

Pokazać odgałęzienie zaworu upustowego, pobliskie rury kolektora, zaciski, gniazda czujników oraz wszelkie wsporniki mocujące. Ustalić, czy koc musi zatrzymać się przed odgałęzieniem zaworu upustowego, czy też na sąsiadujących rurach zostanie użyty oddzielny element izolacyjny.

Koc turbo zakrywa obudowę turbiny. Nie należy zakładać, że izoluje on każdą gałąź kolektora, rurę zaworu upustowego czy rurę spadową w otaczającym układzie wydechowym.


Krok 8: Zmierzyć prześwit montażowy

Zmierzyć najmniejsze szczeliny między obudową turbiny a otaczającymi komponentami. Uwzględnić oczekiwaną grubość koca przy sprawdzaniu, czy projekt będzie pasował.

Ważne lokalizacje prześwitów mogą obejmować:

  • przewody doprowadzające i odprowadzające olej;
  • przewody układu chłodzenia;
  • okablowanie i złącza elektryczne;
  • korpus siłownika i układ cięgna;
  • pokrywa sprężarki;
  • rura spadowa i obejma typu V-band;
  • wsporniki mocujące silnik lub podwozie;
  • ściana grodziowa, maska, panel nadwozia lub obudowa;
  • istniejące sztywne metalowe osłony termiczne.

Jeśli oryginalna metalowa osłona pozostanie na miejscu, podaj jej pozycję i szczegóły montażu. Artykuł Turbo Blanket vs Heat Shield wyjaśnia, dlaczego elastyczny koc i sztywna osłona wymagają różnych kontroli dopasowania.


Krok 9: Oznacz wymagany obszar pokrycia i obszary wykluczone

Rysunek niestandardowej osłony termicznej turbo powinien pokazywać zarówno to, co musi być zakryte, jak i to, co musi pozostać odsłonięte.

Mark:

  • główny obszar obudowy turbiny do zaizolowania;
  • połączenia wymagające regularnej inspekcji;
  • tabliczki znamionowe lub znaki identyfikacyjne, które muszą pozostać widoczne;
  • luz siłownika i układu cięgieł;
  • dostęp do czujników i przewodów;
  • obejmy i elementy złączne serwisowe;
  • obszary, w których krawędź, szew lub punkt mocowania są niedozwolone.

Jest to bardziej użyteczne niż żądanie „maksymalnego pokrycia” bez definiowania wymagań dotyczących serwisu i ruchu.


Krok 10: Uwzględnij zamierzoną konstrukcję materiałową

Dopasowania nie da się całkowicie oddzielić od konstrukcji materiałowej. Grubszy pakiet izolacyjny może zajmować więcej przestrzeni, zmienić pozycję krawędzi lub wymagać zmodyfikowanego sposobu mocowania.

Opcje powłoki zewnętrznej BSTFLEX obejmują:

  • tkanina pleciona typu tytan/lawa;
  • tkanina węglowa;
  • tkanina glinowana (aluminizowana);
  • tkanina z włókna szklanego powlekana silikonem.

Opcjonalna warstwa tłoczonej folii metalowej może zostać również przeanalizowana w zależności od wymagany gatunku metalu, grubości, wzoru tłoczenia, położenia i stopnia pokrycia. Ta opcja jest niezależna od zewnętrznej osłony z tkaniny glinowanej.

W przypadku konstrukcji powlekanej silikonem zob.Koce turbo powlekane silikonem: Temperatura osłony zewnętrznej a izolacja od strony turbinyMateriał zewnętrzny należy określić wraz z izolacją wewnętrzną, konstrukcją krawędzi, nicią i zapięciem.


Jak przygotować przydatny rysunek pomiarowy

Profesjonalny rysunek CAD jest przydatny, ale nie zawsze wymagany do pierwszej oceny. Czytelny, oznaczony szkic może być wystarczający, jeśli zawiera wymiary umożliwiające identyfikację oraz pasujące fotografie.

Każdy rysunek pomiarowy powinien zawierać:

  • nazwę projektu lub części;
  • model turbosprężarki i numer części;
  • rewizję i datę rysunku;
  • jednostki miary;
  • orientacja widoku;
  • etykiety wymiarów pasujące do fotografii;
  • granica pokrycia;
  • uwagi dotyczące zaworu wastegate i prześwitu serwisowego;
  • kontakt z klientem lub referencja projektu.

Nie umieszczaj kilku nieoznaczonych strzałek na jednej fotografii. Użyj odnośników, takich jak A, B, C i D, a następnie zdefiniuj każdy wymiar w osobnej tabeli.

Sugerowany odnośnik Pomiar Jak go zdefiniować
A Obwód obudowy turbiny Odległość wokół wybranej ścieżki głównej obudowy, z wyłączeniem kołnierzy, chyba że zaznaczono inaczej.
B Wymagana szerokość osłony Odległość między proponowanymi granicami krawędzi maty.
C Lokalizacja zaworu wastegate Odległość od wskazanego punktu odniesienia obudowy do cięgna siłownika lub wymaganego środka wycięcia.
D Minimalny prześwit montażowy Najmniejsza dostępna szczelina przy wskazanym komponencie przed zamontowaniem izolacji.
E Dostęp do wlotu lub wylotu Prześwit wymagany wokół kołnierza, obejmy lub elementu złącza serwisowego.


Lista kontrolna fotografii dla zapytania ofertowego (RFQ) na niestandardową osłonę turbosprężarki

Fotografia Co powinna przedstawiać
Całościowy montaż Pozycja turbosprężarki oraz otaczające komponenty silnika, pojazdu lub sprzętu.
Zbliżenie obudowy turbiny Profil głównej obudowy oraz ścieżka użyta do pomiaru obwodu.
Widok z boku Szerokość obudowy, obudowa centralna, wylot oraz proponowana krawędź osłony.
Widok zaworu wastegate Siłownik, wspornik, pręt, dźwignia i wymagany prześwit ruchowy.
Widok połączenia Dostęp do wlotu, wylotu, obejmy, kołnierza i elementu złącza serwisowego.
Obszar o ograniczonym prześwicie Najmniejsza szczelina do przewodu, kabla, wspornika, osłony lub panelu karoserii, w miarę możliwości ze skalą.


Częste błędy pomiarowe osłon turbosprężarki

Pomiar obudowy sprężarki

Koc termiczny po stronie turbiny dobiera się do obudowy po stronie gorącej. Pomiary obudowy sprężarki nie określają wymaganego wzoru koca.

Używanie nazwy kołnierza jako ostatecznego rozmiaru

Nazwy T3, T4 i T6 pomagają uporządkować rodziny produktów, ale obudowy w ramach jednej rodziny mogą się różnić. Należy potwierdzić rzeczywiste wymiary obudowy i montażu.

Uwzględnienie kołnierzy w jednym pomiarze, ale nie na rysunku

Podaj dokładnie, przez co przeszła taśma. Dostawca nie może niezawodnie porównać wymiarów, gdy jeden obwód zawiera kołnierz, a drugi nie.

Przesyłanie średnicy jako obwodu

Oznacz typ wymiaru i jednostkę. Liczba bez ścieżki pomiarowej może skutkować nieprawidłowym wzorem.

Ignorowanie ruchu zaworu upustowego (wastegate)

Nieruchome zdjęcie połączenia nie określa jego wymaganego zakresu pracy. Pokaż mechanizm i wskaż luz, który należy zachować.

Pomiar turbosprężarki wyłącznie na stanowisku warsztatowym

Pomiary na stanowisku warsztatowym mogą opisywać obudowę, ale nie uwzględniają luzu po montażu, dostępu do elementów złącznych ani sąsiednich komponentów. Dołącz zdjęcia po zamontowaniu, gdy tylko jest to możliwe.

Niezidentyfikowanie wymaganej grubości materiału

Szablon zatwierdzony dla jednej konstrukcji izolacji może wymagać weryfikacji, jeśli ulegnie zmianie grubość lub układ warstw.


Szablon standardowy czy szablon niestandardowy?

Standardowy szablon T25/T28, T3, T3/T4, T4 lub T6 może być odpowiedni, gdy rzeczywista obudowa i otaczająca ją instalacja odpowiadają wymaganiom szablonu. Należy rozważyć szablon niestandardowy, gdy:

  • wymiary obudowy wykraczają poza dostępny szablon standardowy;
  • układ wewnętrznego zaworu wastegate wymaga określonego otworu z luzem;
  • geometria wlotu, wylotu lub opaski V-band zmienia położenie krawędzi;
  • dostępna przestrzeń montażowa jest ograniczona;
  • osłona musi zachować dostęp do połączeń charakterystycznych dla danego projektu;
  • wymagana jest specjalna grubość izolacji, wzmocnienie lub warstwa tłoczonej folii metalowej;
  • zamówienie wymaga powtarzalnego wzoru OEM oraz kontroli wersji.

Poradnik BSTFLEX OEM and custom turbo blanket guide objaśnia szersze wymagania dotyczące materiałów, próbkowania, znakowania marką i produkcji.


Zatwierdź pierwszą próbkę w rzeczywistej instalacji

Pomiary stanowią dane wejściowe do projektu. Zainstalowana próbka służy do potwierdzenia dopasowania.

Podczas zatwierdzania próbki sprawdź:

  • pokrycie obudowy;
  • położenie krawędzi;
  • wyrównanie zamknięcia i punktów mocowania;
  • ruch siłownika/zaworu wastegate;
  • dostęp do opasek, przewodów i elementów złącznych;
  • odstęp od okablowania, węży i elementów nadwozia;
  • brak marszczenia się, nadmiernego ściskania lub nieprawidłowego naprężenia;
  • materiał, kolor, logo i opakowanie pod kątem zgodności ze specyfikacją zamówienia.

Zarejestruj zaakceptowaną wersję wzoru i sfotografuj zainstalowaną próbkę. Wszelkie modyfikacje wprowadzone podczas montażu próbnego należy przenieść na rysunek kontrolowany przed rozpoczęciem produkcji seryjnej.


Lista kontrolna Zapytania Ofertowego (RFQ) na Dedykowaną Osłonę Termiczną Turbosprężarki

Sekcja RFQ Informacje do podania
Turbosprężarka Producent, model, numer części, oznaczenie obudowy oraz informacja, czy jest to część oryginalna czy zamiennik.
Sprzęt Pojazd, silnik, silnik okrętowy, generator, maszyna przemysłowa lub inne zastosowanie.
Wymiary Obwód obudowy, szerokość pokrywy, położenie zaworu upustowego i minimalne odstępy, wraz z jednostkami.
Montaż Zdjęcia, układ wlotu/wylotu, szczegóły siłownika, obejmy, przewody i wymagania serwisowe.
Zakres pokrycia Zaznaczony obszar do zaizolowania oraz elementy, które muszą pozostać dostępne lub odsłonięte.
Warunki termiczne Znane warunki ciągłe i szczytowe, miejsca pomiaru oraz docelowy komponent chroniony, jeśli jest dostępny.
Konstrukcja Powłoka zewnętrzna, wymagania dotyczące izolacji wewnętrznej, wzmocnienie, krawędź, nici i preferencje dotyczące mocowania.
Tłoczona folia metalowa Czy jest wymagana; gatunek metalu, grubość, wytłoczenie, pozycja i pokrycie, jeśli są określone.
Wymagania handlowe Wielkość próbki, zamówienie początkowe, zapotrzebowanie na powtórzenia, logo, etykieta, opakowanie i wymagane dokumenty.


Często zadawane pytania

Jakie są dwa główne wymiary osłony termicznej turbo?

Najczęstsze wymiary początkowe to obwód obudowy turbiny oraz szerokość obszaru, który ma zostać zakryty. Pełna weryfikacja dopasowania może również wymagać uwzględnienia położenia zaworu wastegate, geometrii wylotu i wylotu oraz wymiarów prześwitu montażowego.

Czy powinienem zmierzyć osłonę termiczną turbo, czy obudowę turbiny?

W przypadku nowego dopasowania należy zmierzyć rzeczywistą obudowę turbiny i instalację. Istniejąca osłona może zostać dostarczona jako próbka referencyjna, ale same jej wymiary nie dowodzą, że jej dopasowanie, materiały lub stopień pokrycia są odpowiednie dla nowego projektu.

Czy mogę wybrać osłonę termiczną turbo na podstawie nazwy kołnierza T3 lub T4?

Nazwy kołnierza lub rodziny należy używać wyłącznie jako punktu odniesienia na początek. Przed zatwierdzeniem wzoru należy potwierdzić wymiary obudowy turbiny, układ zaworu wastegate oraz dostępną przestrzeń.

Jaki dodatkowy pomiar jest potrzebny w przypadku wewnętrznego zaworu wastegate?

Należy udokumentować położenie siłownika, wspornika, cięgna i dźwigni od strony turbiny względem określonego punktu odniesienia obudowy oraz określić pełny obszar wymagany do ruchu i luzu osłony.

Czy BSTFLEX może opracować osłonę wyłącznie na podstawie fotografii?

Zdjęcia są przydatne do przeglądu geometrii i ograniczeń, ale w zależności od złożoności i wymaganej dokładności mogą być wymagane oznaczone wymiary, rysunek, próbka fizyczna lub sama turbosprężarka.

Czy różne materiały zewnętrzne wykorzystują ten sam wzór?

Mogą one wykorzystywać tę samą podstawową geometrię obudowy, ale zmiana grubości izolacji, wzmocnienia lub układu warstw może wpłynąć na dopasowanie. Każda proponowana konstrukcja powinna zostać zweryfikowana pod kątem dostępnego prześwitu.


Poproś o przegląd pomiarów niestandardowej osłony termicznej turbo

Wyślij do BSTFLEX identyfikację turbosprężarki, oznaczone wymiary, zdjęcia z zamontowanymi elementami oraz obszar wymagający ochrony termicznej. Dołącz układ zaworu wastegate, dostępny prześwit, preferowany materiał zewnętrzny oraz oczekiwaną wielkość zamówienia.

W przypadku projektów OEM i marek własnych należy również dostarczyć wymagane logo, etykietę, opakowanie, kryteria zatwierdzenia próbek i dokumentację produkcyjną. Jasne odniesienia pomiarowe umożliwiają weryfikację proponowanego wzoru, materiałów i mocowania przed pobraniem próbek.

Wyślij wymiary i rysunek turbosprężarki do BSTFLEX


Zapisz się do naszego newslettera
Zapisz się na naszą miesięczną promocję i bądź na bieżąco z najnowszymi informacjami o naszych produktach!
wysłać wiadomość
wysłać wiadomość
jeśli jesteś zainteresowany naszymi produktami i chcesz poznać więcej szczegółów,proszę zostawić wiadomość tutaj,odpowiemy Ci tak szybko, jak to możliwe.

Dom

produkty

o

kontakt
