Arkusz osłony termicznej i mata osłony termicznej są często używane jako nakładające się nazwy produktów, ale nie zawsze opisują tę samą konstrukcję. Cienki laminat odblaskowy, tkana bariera z włókna szklanego i grubsza mata termiczna mogą być sprzedawane w celu ochrony przed ciepłem promieniowania, zachowując się przy tym zupełnie inaczej podczas cięcia, klejenia i montażu.
Dla kupującego OEM bardziej użytecznym pytaniem nie jest to, czy dostawca nazywa produkt arkuszem czy matą. Specyfikacja powinna określać warstwę odblaskową, podłoże, grubość, spód i gotową formę dostawy. Szczegóły te decydują o tym, czy materiał można przykleić do panelu, uformować wokół konturu lub przekształcić w powtarzalną część niestandardową.
BSTFLEX dostarcza arkusze osłon termicznych, maty barier termicznych i odblaskowe materiały barier termicznych do zastosowań motoryzacyjnych i przemysłowych. Ten przewodnik wyjaśnia, jak wybrać odpowiedni format, nie polegając wyłącznie na nazwie produktu.

Osłona cieplna w arkuszu jest ogólnie rozumiana jako stosunkowo cienki, elastyczny materiał dostarczany w postaci płaskiego arkusza lub rolki. W wielu konstrukcjach stosuje się aluminiową lub metalizowaną powierzchnię odbijającą ze wzmacniającą tkaniną, a w niektórych wersjach – z klejem wrażliwym na nacisk.
Arkusze są przydatne w przypadkach, gdy instalacja wymaga:
BSTFLEXsamoprzylepna aluminiowa płyta termorefleksyjnajest przykładem tego typu formatu produktu. Konstrukcja łączy odblaskową powierzchnię z warstwą wzmacniającą i podłożem samoprzylepnym do montażu na odpowiedniej powierzchni.

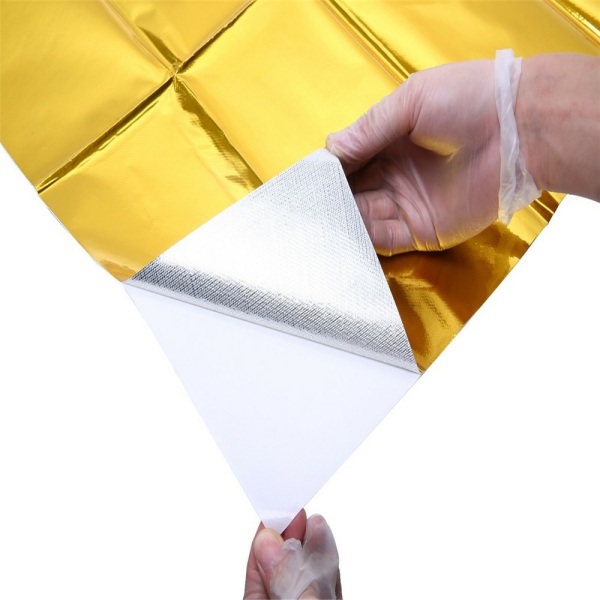

Złota złota płyta refleksyjna odbijająca ciepło zapewnia kolejny cienki format odblaskowy. Jej kolor i konstrukcja licowa różnią się od płyty z powłoką aluminiową, ale pytania przy zakupie pozostają podobne: należy potwierdzić grubość, okładzinę, podkład, ograniczenia kleju oraz gotowe wymiary.
Mata termiczna zazwyczaj sugeruje grubszą konstrukcję lub konstrukcję opartą na materiałach tekstylnych. Może wykorzystywać włókno szklane, krzemionkę, włókno z skały wulkanicznej lub inny podkład izolacyjny pod powierzchnią odblaskową.
Maty są często rozważane w projektach, które wymagają:

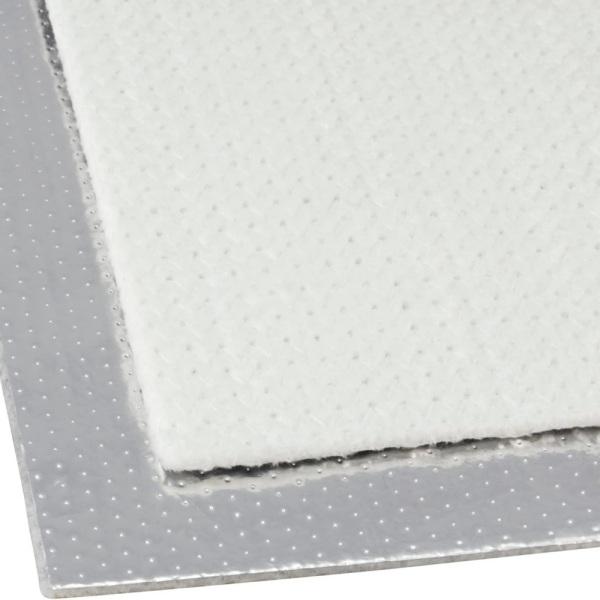

The samoprzylepna aluminiowa mata termiczna wykorzystuje aluminiową powierzchnię odblaskową, warstwę z włókna szklanego i podkład samoprzylepny. The aluminiowo-krzemionkowa mata barierowa wykorzystuje podłoże tekstylne z krzemionki pod swoją powierzchnią odblaskową.
Słowo mata nie opisuje zatem jednego materiału. Opisuje format produktu, który nadal wymaga kompletnej specyfikacji konstrukcyjnej.

Grubość to jedna z pierwszych różnic, którą należy przeanalizować. Cienki arkusz odblaskowy zajmuje mniej miejsca podczas montażu, podczas gdy grubsza mata może dodać bardziej solidną warstwę włóknistą między źródłem ciepła a chronioną powierzchnią.
Nie zakładaj automatycznie, że grubsze oznacza lepsze. Dodatkowa grubość może zmniejszyć dostępny prześwit wokół elementów układu wydechowego, wsporników, osłon lub ruchomych zespołów. Może również zmienić sposób, w jaki elastyczny materiał dopasowuje się do panelu.
Określ:
Mata o określonej grubości nominalnej może zachowywać się inaczej po ściśnięciu pod osłoną. Rysunek zakupowy powinien zatem określać wymagany stan końcowy zamiast podawać grubość katalogową bez kontekstu montażowego.
Zarówno arkusze, jak i maty mogą być elastyczne, ale niekoniecznie dopasowują się w taki sam sposób.
Cienki arkusz odbijający ciepło może odwzorowywać łagodne krzywizny paneli przy minimalnym nararstaniu grubości. Mata tekstylna może tolerować większy ruch lokalny, ale może również tworzyć mostki nad ciasnymi wgłębieniami lub powodować dodatkową grubość na zagięciach.
Gdy chroniony panel zawiera żebra, przetłoczenia lub złożone krzywizny, należy przeprowadzić próbę dopasowania przed zatwierdzeniem szablonu produkcyjnego. Należy sprawdzić, czy powierzchnia odblaskowa pozostaje nienaruszona i czy materiał powraca z konturu zamiast pozostawać w kontakcie z powierzchnią docelową.
Nie należy stosować agresywnego składania wyłącznie po to, aby wymusić umieszczenie materiału na miejscu. Ostre zagięcie może uszkodzić odblaskową okładzinę lub laminat, nawet jeśli podłoże tekstylne pozostanie nienaruszone.
Arkusz lub mata osłony termicznej mogą być dostarczane z klejem czułym na nacisk lub bez niego. Nazwa formatu nie definiuje warstwy klejącej.
W przypadku montażu na klej należy przeanalizować cztery oddzielne elementy:
Temperatura robocza włókna nie jest automatycznie dopuszczalną temperaturą złącza klejowego. Powierzchnia montażowa, powłoka, zanieczyszczenia, ciśnienie montażowe i cykl termiczny – wszystko to wpływa na spoinę.
Więcej szczegółów można znaleźć w artykule Peel and Stick Heat Shield: Where to Use It and How to Choose the Adhesive.
To rozróżnienie jest bardziej użyteczne niż słowa arkusz i mata.
Bariery odbijające światłosą przeznaczone przede wszystkim do zarządzania ciepłem promieniowania docierającym do pobliskiej powierzchni. Ich odsłonięta powierzchnia odblaskowa jest zazwyczaj skierowana w stronę źródła promieniowania.
Warstwy izolacyjnezwiększa opór cieplny przez grubość materiału i może wpływać na przewodzenie oraz konwekcję ciepła wewnątrz zespołu.
Wiele produktów motoryzacyjnych łączy w sobie obie te funkcje. Mata z włókna szklanego pokryta aluminium zawiera na przykład powierzchnię odblaskową oraz warstwę włóknistą. Należy ją zatem określać jako kompletny kompozyt, a nie tylko jako folię aluminiową lub włókno szklane.
Nie należy porównywać dwóch materiałów wyłącznie poprzez zadawanie pytania, który z nich odbija więcej ciepła. Jeśli jeden z nich jest znacznie grubszy, ma inne podłoże lub jest zamontowany z zachowaniem innego odstępu, o ostatecznej skuteczności decyduje coś więcej niż tylko powierzchnia odbijająca światło.

Włókno szklane jest szeroko stosowane jako warstwa wzmacniająca lub izolacyjna w elastycznych konstrukcjach barier cieplnych. Można je łączyć z zewnętrzną warstwą aluminiową oraz opcjonalną warstwą samoprzylepną.

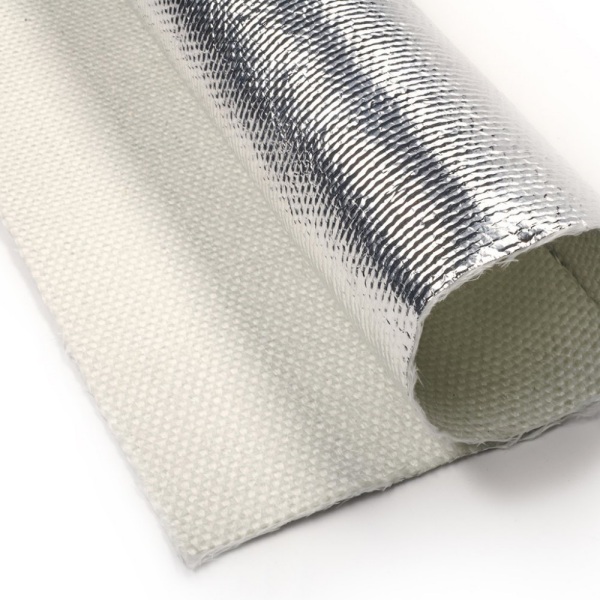

BSTFLEXmata termiczna ochronna z aluminium i włókna szklanegooferuje jedną opcję na bazie włókna szklanego do ochrony paneli samochodowych i przemysłowych.
Określając parametry włókna szklanego, należy zidentyfikować:
Nie należy dobierać materiału wyłącznie na podstawie wartości temperatury włókna. Cały laminat i mocowanie muszą pozostać odpowiednie do konkretnej instalacji.
Maty na bazie krzemionki stanowią kolejne podłoże tekstylne do projektów barier termicznych o wysokiej temperaturze. BSTFLEX oferuje konstrukcje aluminiowo-krzemionkowe zarówno bez kleju, jak i z podłożem samoprzylepnym.
The aluminiowo-krzemionkowa mata bariery termicznej jest odpowiednia do projektów wymagających tkanego podłoża krzemionkowego, podczas gdy samoprzylepna aluminiowo-krzemionkowa bariera osłony termicznej stanowi powiązaną konstrukcję z klejem montażowym.
Należy je traktować jako różne konfiguracje produktów. Dodanie kleju zmienia całą montażową strukturę i wprowadza dodatkowe wymagania dotyczące temperatury i kompatybilności powierzchni.
Cienka mata refleksyjna może być przydatna w miejscach o ograniczonej przestrzeni montażowej, gdzie głównym celem jest ograniczenie obciążenia radiacyjnego na pobliskim panelu.
Typowe lokalizacje mogą obejmować:
Pokrycie powinno przebiegać zgodnie z rzeczywistą drogą ciepła. Nakładanie materiału odblaskowego na niepowiązaną powierzchnię nie zapewnia użytecznej ochrony tylko dlatego, że powierzchnia ta znajduje się w pobliżu.
Grubsza mata może być preferowana w przypadkach, gdy projekt wymaga izolacyjnej warstwy tekstylnej oprócz okładziny odblaskowej. Zwiększona grubość musi nadal pasować do instalacji i pozostać odpowiednio podparta.
Nie dopuszczaj do zwisania elastycznej maty w kierunku rury wydechowej lub innego gorącego elementu. Tam, gdzie wymagane jest mocowanie mechaniczne, należy zdefiniować układ podparcia i punkty montażowe zamiast zakładać, że materiał tekstylny utrzyma się sam.
W przypadku odsłoniętych zastosowań pod spodem pojazdu należy również wziąć pod uwagę zanieczyszczenia drogowe, wodę, przepływ powietrza i trwałość krawędzi. Materiał odpowiedni na ścianę komory silnika nie jest automatycznie odpowiedni pod pojazdem.

Materiały barier termicznych można nabyć w kilku formach, w zależności od procesu produkcyjnego klienta.
| Format dostawy | Typowy powód zakupu |
|---|---|
| Standardowy arkusz | Przydatny do prac prototypowych, napraw, dystrybucji lub małoobjętościowego przycinania we własnym zakresie. |
| Materiał w rolce | Przydatny tam, gdzie klient wycina powtarzalne formatki lub potrzebuje dłuższych, ciągłych odcinków. |
| Panel przycięty na wymiar | Zmniejsza potrzebę przycinania podczas montażu, zachowując prosty prostokątny lub zdefiniowany obrys. |
| Część wykrawana | Zapewnia powtarzalne otwory, szczeliny i geometrię zewnętrzną do montażu OEM. |
| Gotowa część z podłożem samoprzylepnym | Łączy wycięty profil z określoną warstwą łączącą w celu wielokrotnego montażu. |
BSTFLEX może przeglądać gotowe kształty za pośrednictwem swojego niestandardowa mata termorefleksycyjna o wykrawanym kształcie program. Szczegółowe wymagania dotyczące rysunków znajdują się w sekcji Niestandardowe wykrawane osłony termiczne: rysunki, tolerancje i dostawy OEM.
Zastosuj te same kryteria aplikacji i akceptacji dla każdego kandydata.
1. Potwierdź konstrukcję. Zanotuj warstwę licową, podłoże, grubość, klej i gotowe wymiary.
2. Dopasuj materiał. Sprawdź, czy arkusz lub mata przylega do panelu bez tworzenia niedopuszczalnych zmarszczek, ściskania lub kontaktu z otaczającymi komponentami.
3. Użyj zamierzonej metody montażu. Nie porównuj arkusza z warstwą klejącą luźno umieszczonego na panelu z matą mocowaną mechanicznie.
4. Zmierz chronioną powierzchnię. Zdefiniuj temperaturę docelową w powtarzalnym miejscu zamiast porówynywać wyłącznie temperaturę odsłoniętej powierzchni odblaskowej.
5. Skontroluj po zakończeniu pełnego cyklu termicznego. Sprawdź stan warstwy licowej, krawędzie, mocowanie i integralność laminatu po uzgodnionej ekspozycji roboczej i wygrzewaniu cieplnym.
6. Przeanalizuj czas montażu. Zanotuj przycinanie, usuwanie warstwy zabezpieczającej, wyrównywanie i prace związane z mocowaniem. Materiał o podobnych parametrach termicznych może nadal zapewniać przewagę produkcyjną, jeśli skraca powtarzane etapy montażu.
Produkt w postaci osłony termicznej może wymieniać kilka wartości związanych z temperaturą, ale te dane mogą odnosić się do różnych warunków testowych lub różnych warstw.
Przed porównaniem dwóch kandydatów zapytaj:
Nie można uszeregować dwóch materiałów wyłącznie na podstawie liczb temperatury, jeśli te liczby opisują różne warunki.
| Wymaganie aplikacyjne | Format do oceny w pierwszej kolejności | Kluczowa weryfikacja |
|---|---|---|
| Cienka lokalna bariera radiacyjna na gładkim panelu | Refleksyjny arkusz osłony termicznej | Orientacja licowania, temperatura kleju i przygotowanie powierzchni. |
| Elastyczna bariera z warstwą termiczną z włókna szklanego | Mata osłony termicznej z włókna szklanego | Zainstalowana grubość, prześwit i specyfikacja kompletnego laminatu. |
| Projekt określający podłoże z tekstyliów krzemionkowych | Krzemionkowa mata barierowa termiczna | Podłoże, okładzina, mocowanie i rzeczywiste warunki eksploatacji. |
| Część OEM zgodna z oryginałem, z otworami i wycięciami | Arkusz lub mata przetworzone na element wycięty sztancą | Rysunek, tolerancje, orientacja materiału i zatwierdzenie próbki. |
| Montaż w odsłoniętej dolnej części nadwozia | Bariera dedykowana do zastosowania lub osłona ze wsparciem | Narażenie na warunki drogowe, mocowanie, trwałość krawędzi i prześwit układu wydechowego. |
Przydatne zapytanie dotyczące arkusza lub maty osłony termicznej powinno zawierać:
W przypadku większych programów OEM, BSTFLEX może przeanalizować projekt w ramach swojej usługi produkcji materiałów barier termicznych i dostaw OEM.
Nie. Nazwy produktów nie są na tyle zestandardzone, aby używać słowa mata lub arkusz jako specyfikacji grubości. Zawsze należy żądać podania rzeczywistej grubości gotowego wyrobu i jego budowy.
Żaden format nie jest uniwersalnie lepszy. Arkusz refleksyjny może sprawdzić się w niskoprofilowej barierze radiacyjnej, podczas gdy mata może zapewniać określoną warstwę termiczną z włókna. Należy porównać oba rozwiązania pod kątem tych samych wymagań dotyczących temperatury w miejscu montażu, prześwitu i trwałości.
Wiele elastycznych konstrukcji arkuszy można poddać weryfikacji pod kątem cięcia niestandardowego lub sztancowania. Rozmiar detalu, grubość materiału, podkład i wymagania dotyczące krawędzi wpływają na wykonalność. Gotową część należy zatwierdzać przy użyciu wybranego materiału, zamiast zakładać, że każdy arkusz tnie się identycznie.
Nie należy zakładać, że mata chroniąca panel nadaje się do bezpośredniego kontaktu ze spalinami. Bezpośrednia izolacja wydechu wymaga materiału i metody mocowania zatwierdzonych specjalnie do takiego narażenia. Omówione tutaj bariery panelowe mają na celu ochronę pobliskiej powierzchni, chyba że określono inaczej.
Arkusze są przydatne do prototyponów, dystrybucji i konwersji we własnym zakresie. Gotowe wykroje mogą poprawić powtarzalność, gdy w produkcji instalowana jest ta sama geometria. Należy porównać wykorzystanie materiału, nakład pracy związany z konwersją, wymagania dotyczące inspekcji i montażu, a nie tylko cenę arkusza.
Rozróżnienie między arkuszem osłony termicznej a matą osłony termicznej jest przydatne tylko wtedy, gdy prowadzi do bardziej precyzyjnej specyfikacji. Najpierw należy zdefiniować okładzinę, podłoże, grubość, podkład, mocowanie i format dostawy. Następnie należy ocenić kompletny materiał w docelowej instalacji.
BSTFLEX dostarcza refleksyjne arkusze barier termicznych i maty barier termicznych, w tym konstrukcje z włókna szklanego, krzemionki, złote odblaskowe oraz z warstwą samoprzylepną. Niestandardowe rozmiary i elementy przetworzone mogą zostać rozpatrzone pod kątem projektów OEM i przemysłowych.
Wyślij swoje wymagania dotyczące arkuszy lub mat osłony termicznej do BSTFLEX wraz z zastosowaniem, wymiarami, warunkami temperatur oraz wymaganą ilością w celu doboru materiału i wyceny.
