Krzemionkowa owijka wydechowa do układów wydechowych pracujących w ekstremalnych temperaturach

Krzemionkowa owijka wydechowa została zaprojektowana do układów wydechowych pracujących poza praktycznym zakresem temperatur wielu konwencjonalnych owijek z włókna szklanego i bazaltu.

Jest powszechnie stosowana wokół kolektorów turbo, kolektorów wydechowych, rur spustowych, wydechów wyścigowych o wysokiej wydajności, systemów oczyszczania spalin w silnikach Diesla oraz przemysłowych przewodów wydechowych, gdzie głównym wyzwaniem projektowym jest długotrwałe narażenie na wysokie temperatury.

BSTFLEX produkuje Wysokotemperaturową owijkę termoizolacyjną Inferno na kolektory wydechowe z teksturowanej przędzy z amorficznego włókna krzemionkowego do pracy w trudnych warunkach termicznych.

Dla kupujących kluczowe pytanie nie brzmi po prostu, czy owijka wydechowa jest oznaczona jako „wysokotemperaturowa”. Należy wziąć pod uwagę rzeczywisty skład włókien, ciągłą temperaturę pracy, krótkotrwałą wytrzymałość szczytową, szerokość, grubość oraz środowisko instalacji.

Czym jest krzemionkowa owijka wydechowa?

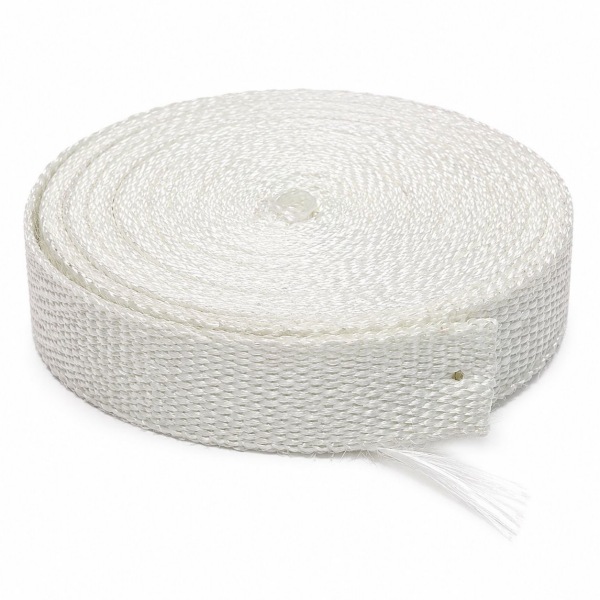

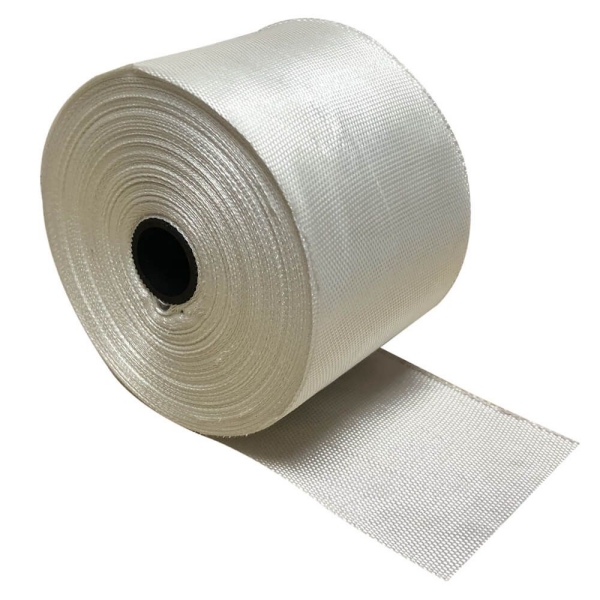

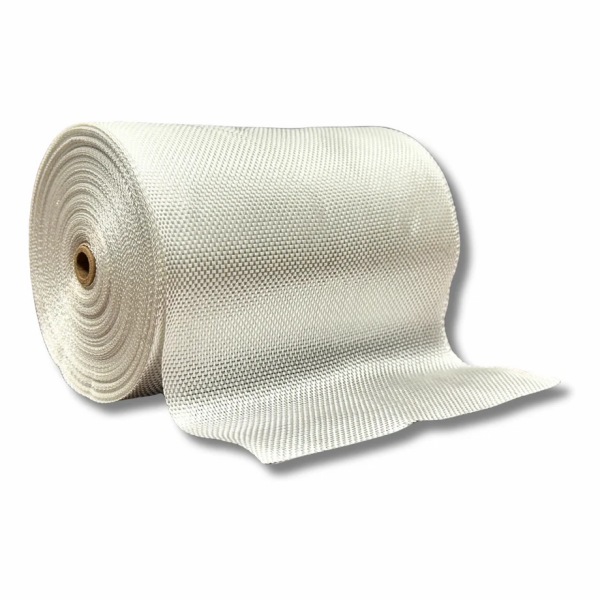

Krzemionkowa owijka wydechowa to tkana taśma izolacyjna wysokotemperaturowa, wyprodukowana z włókien bogatych w krzemionkę.

W porównaniu ze standardowym włóknem szklanym typu E, włókna o wysokiej zawartości krzemionki zawierają znacznie większą jej proporcję i są przeznaczone do pracy w bardziej surowych warunkach termicznych.

Materiał jest tkany w elastyczną taśmę, dzięki czemu można go nakładać bezpośrednio wokół:

• kolektorów wydechowych;

• kolektorów dolotowych/wylotowych;

• rur spustowych;

• orurowania turbo;

• układów wydechowych silników Diesla;

• przemysłowych rur wydechowych.

Popularne wyszukiwane hasła dla tego produktu to:

• krzemionkowa owijka wydechowa;

• krzemionkowa owijka termoizolacyjna wydechu;

• krzemionkowa owijka na kolektor;

• owijka wydechowa o wysokiej zawartości krzemionki;

• wysokotemperaturowa owijka wydechowa;

• krzemionkowa owijka na rurę wydechową;

• owijka wydechowa 2000F.

Celem jest izolacja termiczna: ograniczenie przenoszenia ciepła z powierzchni wydechu do otaczającego sprzętu, okablowania, węży, elementów nadwozia lub obszarów operatora.

Dlaczego krzemionka jest stosowana w przypadku ekstremalnych temperatur wydechu

Krzemionka staje się istotna, gdy temperatura jest dominującym czynnikiem wyboru.

Konwencjonalne włókno szklane pozostaje odpowiednie dla wielu ogólnych układów wydechowych, podczas gdy owijka bazaltowa lub tytanowa jest często wybierana do zastosowań wyczynowych.

Krzemionka przewyższa te materiały, gdy system pracuje w trudniejszych warunkach termicznych.

Typowe powody wyboru krzemionki obejmują:

• utrzymującą się wysoką temperaturę spalin;

• powtarzające się cykle ekstremalnego ciepła;

• silniki z turbodoładowaniem lub doładowaniem wymuszonym;

• wysokoobrotowe silniki wyścigowe;

• procesy regeneracji filtrów DPF;

• kompaktowe instalacje z wrażliwymi komponentami w pobliżu;

• sprzęt ciężki pracujący przez długi czas pod obciążeniem.

Obecne konkurencyjne produkty z owijek krzemionkowych są zazwyczaj pozycjonowane na poziomie około 2000°F ciągłej pracy, przy czym niektóre produkty podają wyższe limity chwilowe. Na przykład Heatshield Products określa 2000°F dla pracy ciągłej i 3000°F dla pracy chwilowej dla swojej krzemionkowej owijki Inferno Wrap, podczas gdy Thermo-Tec podaje limit użytkowania 2000°F dla swojej owijki na bazie krzemionki.

Wartości te są specyfikacjami konkurencji, a nie uniwersalnymi limitami dla włókien krzemionkowych.

Podczas określania zastosowania zawsze należy korzystać z rzeczywistych danych technicznych wybranego produktu BSTFLEX.

Owijka wydechowa krzemionkowa a owijka wydechowa z włókna szklanego

Owijki z włókna szklanego i krzemionkowe służą do różnych klas temperaturowych.

Włókno szklane powinno pozostać domyślnym wyborem, gdy jego odporność temperaturowa jest wystarczająca.

Owijka krzemionkowa powinna być wybrana, gdy:

• włókno szklane nie zapewnia wystarczającego marginesu termicznego;

• element układu wydechowego jest poddawany długotrwałemu ekstremalnemu ciepłu;

• system zawiera turbosprężarkę lub elementy układu oczyszczania spalin;

• długotrwała praca przemysłowa lub silnika diesla zwiększa obciążenie termiczne.

W przypadku systemów o niższej temperaturze, zobacz Owijka wydechowa z włókna szklanego do kolektorów i rur wydechowych.

Owijka wydechowa krzemionkowa a owijka typu tytanowego

Owijka bazaltowa jest powszechnie sprzedawana jako tytanowa owijka wydechowa.

Zapewnia dobrą trwałość termiczną i jest powszechna w:

• kolektorach wyczynowych;

• motocyklach;

• rurach spustowych (downpipe) turbo;

• wyścigowych układach wydechowych.

Krzemionka to kolejny krok w doborze materiałów, gdy temperatury stają się bardziej ekstremalne.

Uproszczona logika wyboru wygląda następująco:

Włókno szklane
do ogólnej kontroli termicznej układu wydechowego.

W stylu tytanowym
do wyższej wydajności i powtarzalnych cykli termicznych.

Krzemionka
do systemów o ekstremalnych temperaturach, gdzie wymagany jest dodatkowy margines termiczny.

Ta hierarchia pomaga zapobiegać nadmiernej specyfikacji.

Nie każdy pojazd potrzebuje owijki krzemionkowej, a użycie materiału o najwyższej odporności termicznej nie zawsze jest najbardziej ekonomicznym rozwiązaniem.

Owijka krzemionkowa do kolektorów turbo

Kolektory turbo to jedno z najlepszych zastosowań dla krzemionkowej owijki wydechowej.

Kolektor znajduje się bezpośrednio przed turbiną i może być poddawany znacznym obciążeniom termicznym.

Wysokie ciepło promieniowania może wpływać na pobliskie:

• okablowanie;

• przewody elastyczne;

• przewody hamulcowe;

• czujniki;

• elementy układu dolotowego;

• elementy nadwozia.

Elastyczna krzemionkowa owijka na kolektor może ograniczyć przenoszenie ciepła z powierzchni rurowych kolektora, dopasowując się jednocześnie do zagięć i kolektorów zbiorczych.

Firma Heatshield Products pozycjonuje obecnie swoją krzemionkową owijkę Inferno Wrap specjalnie z myślą o kolektorach turbo i zastosowaniach z doładowaniem.

W przypadku złożonych kolektorów odlewanych, uformowana mata izolacyjna może jednak czasami zapewnić lepsze dopasowanie niż owijka spiralna.

Owijka krzemionkowa do rur spustowych turbo

Rury spustowe turbo pracują bezpośrednio za turbiną i mogą pozostawać ekstremalnie gorące.

Są one również często prowadzone blisko:

• paneli ściany grodziowej;

• tuneli skrzyni biegów;

• okablowania;

• elementów układu hamulcowego;

• układów dolotowych.

To sprawia, że krzemionkowa owijka na rurę wydechową jest użyteczną opcją, gdy bazalt lub włókno szklane nie zapewniają wystarczającego marginesu temperatury.

W przypadku rur spustowych przy wyborze szerokości należy wziąć pod uwagę:

• średnicę rury;

• promień gięcia;

• dostępną przestrzeń roboczą;

• całkowita długość rury.

Owijka 2-calowa jest często wydajna w przypadku większych rur spustowych, podczas gdy węższa owijka może być łatwiejsza do ułożenia na ciasnych zakrętach.

Krzemionkowa owijka wydechowa do systemów DPF

Filtry cząstek stałych (DPF) mogą generować bardzo wysokie temperatury, zwłaszcza podczas regeneracji.

Zarządzanie termiczne wokół:

• obudów DPF;

• rur łączących;

• wylotów turbosprężarki;

• dalszych sekcji układu wydechowego

może zatem stać się kluczowe.

Firma Heatshield Products oferuje obecnie wytrzymałą owijkę krzemionkową przeznaczoną specjalnie do systemów DPF Tier 4 oraz zastosowań w układach wydechowych silników Diesla.

Przed nałożeniem owijki bezpośrednio na jakikolwiek element układu oczyszczania spalin należy jednak sprawdzić wymagania producenta układu wydechowego.

Niektóre elementy mogą wymagać:

• szczelin powietrznych;

• zdejmowanych koców izolacyjnych;

• kształtowych osłon izolacyjnych;

• określonych temperatur powierzchni.

Nie należy zakładać, że każda obudowa DPF powinna być owinięta spiralnie.

Systemy wydechowe silników Diesla Tier 4

Sprzęt z silnikami Diesla Tier 4 tworzy wymagającą kombinację:

• wysokiej temperatury spalin;

• długich cykli pracy;

• procesów regeneracji;

• wibracji;

• pyłu;

• narażenia na wodę;

• ograniczonych przestrzeni wewnątrz maszyn.

Typowy sprzęt obejmuje:

• maszyny budowlane;

• maszyny rolnicze;

• generatory;

• pojazdy terenowe;

• samochody ciężarowe;

• maszyny górnicze.

W tych zastosowaniach można wybrać owijkę krzemionkową, jeśli konwencjonalne materiały nie zapewniają wystarczającej trwałości termicznej.

Obecne wytrzymałe systemy krzemionkowe są sprzedawane specjalnie z myślą o układach wydechowych Tier 4, kolektorach turbosprężarek i rurach spustowych.

Zastosowania w układach wydechowych jednostek pływających

Komory silników na jednostkach pływających mogą łączyć wysoką temperaturę spalin z ograniczoną wentylacją i małą ilością miejsca.

Krzemionkowa owijka wydechowa może być stosowana wokół:

• rur wydechowych silnika;

• przewody turbosprężarki;

• przewody wydechowe generatorów;

• kolektory morskie.

W zastosowaniach morskich wydajność cieplna jest tylko jednym z czynników.

Kupujący powinni również ocenić:

• narażenie na wilgoć;

• atmosferę zasoloną;

• zanieczyszczenie olejem;

• wibracje;

• możliwość inspekcji;

• dostęp serwisowy.

Heatshield Products obecnie pozycjonuje swoje wytrzymałe owijki krzemionkowe do środowisk morskich i przybrzeżnych, a także do przemysłowych silników diesla.

Wytwarzanie energii i wydechy przemysłowe

Generatory i silniki przemysłowe mogą pracować nieprzerwanie przez długi czas.

Sprawia to, że długotrwała temperatura robocza jest ważniejsza niż sama krótkotrwała temperatura szczytowa.

Owijki krzemionkowe można stosować wokół:

• rur wydechowych generatorów;

• wydechów silników przemysłowych;

• przewodów wydechowych urządzeń procesowych;

• kanałów wysokotemperaturowych;

• rur sąsiadujących z turbinami.

W przypadku rur o większych średnicach kupujący powinni porównać:

• wąską owijkę spiralną;

• szerszą izolację (lagging);

• zdejmowalne koce izolacyjne;

• wielowarstwowe systemy izolacyjne.

Najszybsza metoda instalacji nie zawsze jest najlepszym rozwiązaniem konserwacyjnym.

Temperatura ciągła a przerywana

To rozróżnienie jest kluczowe.

Temperatura ciągła odnosi się do temperatury, którą materiał ma tolerować podczas długotrwałej pracy.

Temperatura przerywana odnosi się do krótkotrwałego narażenia.

Nie należy automatycznie zakładać, że owijka reklamowana z bardzo wysoką wartością temperatury przerywanej nadaje się do ciągłej pracy w tej samej temperaturze.

Podczas przeglądu specyfikacji należy zapytać:

• Jaka jest ciągła temperatura robocza?

• Jaka jest temperatura szczytowa?

• Jak długo można utrzymywać temperaturę szczytową?

• Czy klasyfikacja dotyczy bezpośredniego kontaktu czy ekspozycji na promieniowanie?

• Czy powłoka ma niższy limit temperatury niż włókno?

Specyfikacje produktów BSTFLEX powinny być traktowane jako ostateczne odniesienie przy dokonywaniu wyboru projektu.

Owijka wydechowa 2000F: co kupujący powinni sprawdzić

Słowo kluczowe owijka wydechowa 2000F jest istotne komercyjnie, ale może być również mylące, jeśli klasyfikacja nie jest zdefiniowana.

Dwa produkty mogą deklarować 2000°F, odnosząc się do różnych warunków:

• jeden może oznaczać ciągły bezpośredni kontakt;

• inny może oznaczać przerywaną ekspozycję;

• jeszcze inny może odnosić się tylko do włókna;

• kolejny może odnosić się do ciepła promieniowania.

Przed określeniem owijki wydechowej 2000°F potwierdź:

• skład włókna;

• klasyfikację ciągłą;

• klasyfikację przerywaną;

• grubość;

• splot;

• wszelkie powłoki;

• metodę instalacji.

BSTFLEX oferuje wysokotemperaturową owijkę krzemionkową do zastosowań, w których projekt rzeczywiście wymaga tej klasy temperaturowej.

Biała a czarna krzemionkowa owijka wydechowa

Włókno krzemionkowe jest naturalnie jasne.

Niektóre owijki wysokotemperaturowe są również oferowane w kolorze czarnym do zastosowań, w których liczy się wygląd wizualny.

Czarne wykończenie może obejmować:

• powłokę;

• pigmentację;

• obróbkę powierzchni.

Nie należy automatycznie zakładać, że wykończenie ma taką samą odporność temperaturową jak znajdujące się pod nim włókno krzemionkowe.

Przy określaniu czarnej krzemionkowej owijki wydechowej, zweryfikuj oba parametry:

• odporność temperaturową włókna;

• odporność temperaturową powłoki lub wykończenia.

Heatshield Products oferuje obecnie zarówno białą owijkę Inferno Wrap, jak i czarną Stealth Inferno Wrap w swojej gamie produktów krzemionkowych, co pokazuje, że czarne wysokotemperaturowe produkty krzemionkowe cieszą się uznanym popytem rynkowym.

Wybór szerokości

Krzemionkowa owijka wydechowa jest powszechnie produkowana w kilku szerokościach.

1-calowa owijka krzemionkowa

Przydatna do:

• rur kolektora o małej średnicy;

• ciasnych zagięć;

• złożonej geometrii kolektora.

Owijka krzemionkowa 2 cale

Przydatna do:

• rur spustowych;

• większych kolektorów;

• prostych rur wydechowych;

• ogólnych zastosowań motoryzacyjnych i w silnikach Diesla.

Owijka krzemionkowa 4 cale

Przydatna do:

• większych rur przemysłowych;

• długich prostych odcinków;

• maszyn ciężkich.

Obecni konkurenci oferujący owijki krzemionkowe zazwyczaj oferują formaty 1-, 2- i 4-calowe.

BSTFLEX może również realizować zamówienia na niestandardowe szerokości dla projektów OEM.

Wybór długości rolki

Typowe długości rolek dostępne na rynku to:

• 15 stóp;

• 25 stóp;

• 50 stóp;

• 100 stóp.

Rzeczywiste zapotrzebowanie na materiał zależy od:

• średnicy zewnętrznej rury;

• długości rury;

• szerokości owijki;

• zakładki;

• liczby zagięć.

Do oszacowania ilości użyj przewodnika BSTFLEX:

Ile owijki wydechowej potrzebuję? Kalkulator owijki wydechowej i przewodnik po rozmiarach

W przypadku powtarzalnej produkcji niestandardowe długości rolek mogą zmniejszyć ilość odpadów w porównaniu ze stałymi formatami rolek detalicznych.

Wskazówki dotyczące montażu

Krzemionkowa owijka wydechowa jest montowana w nakładającą się spiralę, w podobny sposób jak inne tekstylne owijki wydechowe.

Kluczowe kwestie obejmują:

• równomierną zakładkę;

• odpowiednie naprężenie;

• bezpieczne punkty początkowe i końcowe;

• unikanie uszkodzonych powierzchni rur;

• zachowanie odstępu wokół czujników i ruchomych elementów.

Do zabezpieczenia owijki powszechnie stosuje się opaski ze stali nierdzewnej lub metalowe zaciski.

Nie stosować izolacji na:

• pęknięte rury;

• nieszczelne spoiny;

• poważna korozja;

• uszkodzone złącza elastyczne.

Problemy strukturalne należy naprawić w pierwszej kolejności.

Owijka krzemionkowa i złącza elastyczne układu wydechowego

Złącza elastyczne są zaprojektowane tak, aby się poruszać.

Bezpośrednie owijanie spiralne może zakłócać ruch lub powodować przyspieszone zużycie.

Jeśli wymagana jest ochrona termiczna wokół sekcji elastycznej, należy rozważyć:

• zewnętrzne systemy rękawów;

• zdejmowane osłony izolacyjne;

• metalowe osłony termiczne;

• specjalnie zaprojektowaną izolację elastyczną.

Rozwiązanie termiczne powinno zachować funkcję mechaniczną złącza elastycznego.

Owijka krzemionkowa a koc wydechowy

Owijka krzemionkowa najlepiej nadaje się do:

• elementów rurowych;

• kolektorów;

• rur spustowych;

• mniejszych rur wydechowych.

Zdejmowany koc wydechowy może być lepszy dla:

• dużych kolektorów;

• obudów turbosprężarek;

• rur o dużej średnicy;

• elementów wymagających serwisowania;

• nieregularnych kształtów.

Właściwa metoda ochrony termicznej zależy zarówno od temperatury, jak i geometrii.

Kiedy owijka krzemionkowa nie jest konieczna

Krzemionka to wysokiej jakości materiał wysokotemperaturowy.

Nie zawsze jest to automatycznie najlepszy wybór dla każdego układu wydechowego.

Włókno szklane może być bardziej ekonomiczne, gdy:

• temperatury są umiarkowane;

• zastosowaniem jest zwykły pojazd drogowy;

• wokół układu wydechowego jest znaczny prześwit;

• nie występują ekstremalne cykle cieplne.

Bazalt może być bardziej odpowiedni, gdy:

• temperatury są wyższe niż w typowych zastosowaniach włókna szklanego;

• liczy się wygląd wyczynowy;

• system nie wymaga odporności termicznej na poziomie krzemionki.

Materiał należy dobrać do zastosowania, a nie tylko w celu maksymalizacji odporności temperaturowej.

Dostawy owijek krzemionkowych OEM do układów wydechowych

BSTFLEX wspiera wymagania OEM, dystrybutorów oraz zaopatrzenia przemysłowego w zakresie wysokotemperaturowej izolacji wydechów.

Opcje dostawy mogą obejmować:

• niestandardowe szerokości;

• niestandardowe długości rolek;

• docięte na wymiar odcinki;

• rolki zbiorcze typu master;

• opaski mocujące ze stali nierdzewnej;

• opakowania z marką własną;

• zestawy owijek wydechowych;

• specyfikacje dostosowane do zastosowania.

Typowi nabywcy to:

• producenci układów wydechowych;

• producenci sprzętu z silnikami diesla;

• producenci generatorów;

• firmy produkujące sprzęt morski;

• dostawcy dla sportów motorowych;

• dystrybutorzy rozwiązań z zakresu zarządzania termicznego.

Aby zapoznać się z szerszym wyborem materiałów, odwiedź kategorię BSTFLEX Exhaust and Header Heat Wrap.

Często zadawane pytania

Czym jest krzemionkowa owijka wydechowa?

Krzemionkowa owijka wydechowa to tkana taśma izolacyjna wysokotemperaturowa wykonana z włókien bogatych w krzemionkę, stosowana wokół rur wydechowych, kolektorów, kolektorów wylotowych i rur spustowych.

Czy krzemionkowa owijka wydechowa jest lepsza od owijki z włókna szklanego?

Krzemionka zazwyczaj zapewnia większą odporność na wysokie temperatury. Włókno szklane jest zazwyczaj bardziej ekonomiczne w przypadku umiarkowanych temperatur spalin.

Czym jest owijka wydechowa 2000F?

Zazwyczaj odnosi się to do wysokotemperaturowej owijki wydechowej na bazie krzemionki, przeznaczonej do bardzo trudnych warunków termicznych. Nabywcy powinni zweryfikować, czy podana wartość 2000°F dotyczy pracy ciągłej, przerywanej, bezpośredniego kontaktu czy promieniowania.

Czy krzemionkową owijkę wydechową można stosować na kolektorach turbo?

Tak. Kolektory turbo są jednym z najczęstszych zastosowań wysokotemperaturowych dla owijki krzemionkowej.

Czy krzemionkową owijkę wydechową można stosować na rurach spustowych?

Tak. Wysokotemperaturowe rury spustowe to solidne zastosowanie, szczególnie tam, gdzie włókno szklane lub bazalt nie zapewniają wystarczającego marginesu temperaturowego.

Czy krzemionkowa owijka wydechowa nadaje się do silników diesla?

Tak. Owijka krzemionkowa może być stosowana wokół wysokotemperaturowych układów wydechowych diesla, w tym w zastosowaniach ciężkich i Tier 4, zgodnie z wymogami termicznymi producenta sprzętu.

Czy krzemionkowa owijka wydechowa nadaje się do silników morskich?

Może być. W zastosowaniach morskich należy również wziąć pod uwagę wilgoć, narażenie na sól, wibracje i dostęp serwisowy.

Jakiej szerokości krzemionkową owijkę wydechową powinienem zastosować?

Owijka o szerokości jednego cala jest łatwiejsza do układania na ciasnych łukach, owijka dwucalowa jest powszechna w rurach samochodowych i diesla, a szersze formaty mogą być bardziej wydajne w przypadku większych przemysłowych linii wydechowych.

Czy BSTFLEX może dostarczyć niestandardową krzemionkową owijkę wydechową?

Tak. Projekty OEM mogą być specyfikowane pod kątem szerokości, długości rolki, opakowania, elementów mocujących i wymagań ilościowych.
