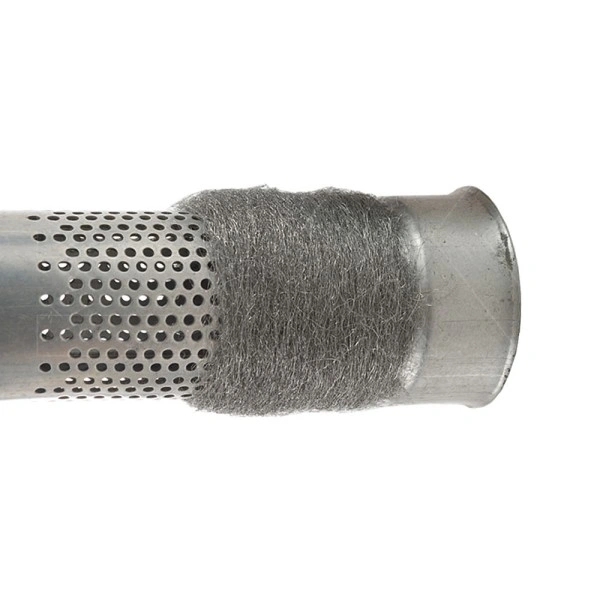

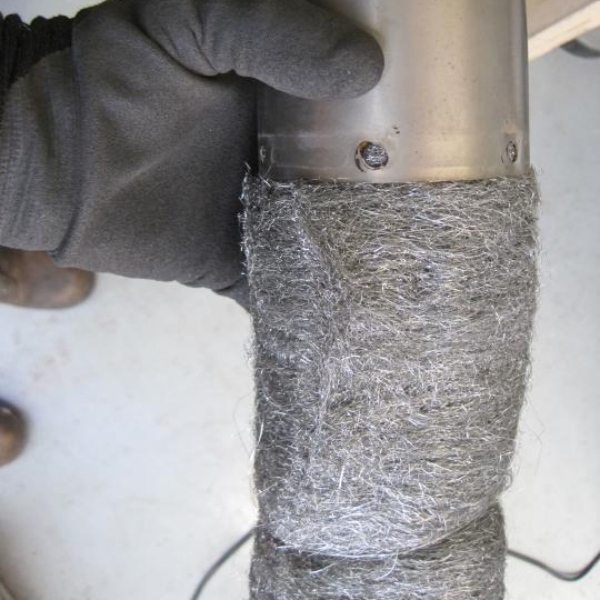

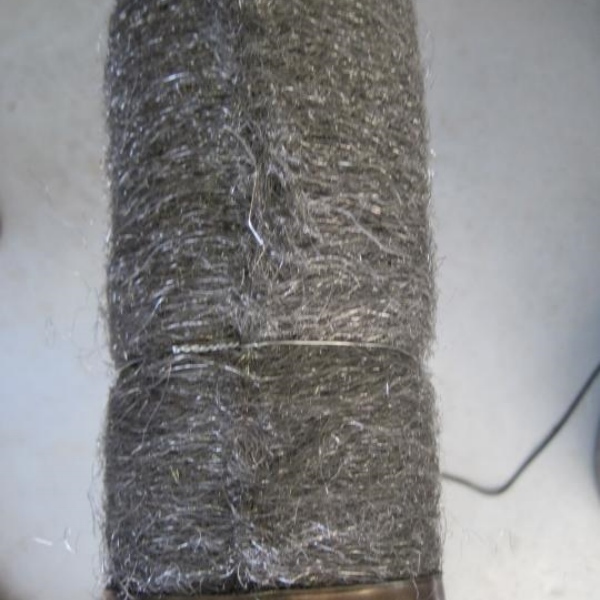

Wypełnienie tłumika z wełny ze stali nierdzewnej może być dostarczane jako materiał w rolce lub uformowane w owijkę rdzenia do tłumika wydechu. Owijka rdzenia z wełny ze stali nierdzewnej zapewnia porowatą warstwę z włókien metalowych wokół perforowanej rury, podczas gdy siatka podtrzymująca zapewnia otwartą strukturę drucianą do zabezpieczenia wypełnienia. Oba elementy można łączyć, ale nie są one zamienne.
Podczas specyfikowania wypełnienia tłumika z wełny nierdzewnej, należy odróżnić kupowany materiał od gotowego zespołu. Materiał w rolce wymaga przygotowania do zatwierdzonych wymiarów i ilości; gotowa tuleja rdzenia tłumika powinna pasować do średnicy rury, długości pokrycia i wymaganego układu warstw.
Dla producenta układów wydechowych przydatnym pytaniem jest to, gdzie potrzebna jest ochrona lub zabezpieczenie: przy perforowanym rdzeniu, wokół zespołu wypełnienia czy w obu tych miejscach. Należy zacząć od przekroju tłumika i powodu dodania komponentu, zamiast wybierać jakikolwiek produkt opisany jako stal nierdzewna.
BSTFLEX oferuje Tuleję rdzenia tłumika z wełny stalowej oraz oddzielną Siatkę wydechową ze stali nierdzewnej do zabezpieczania wypełnienia tłumika. To porównanie wyjaśnia, jak określać ich różne role, nie traktując żadnego z nich jako uniwersalnego zamiennika drugiego.
| Pytanie projektowe | Owijka rdzenia z wełny ze stali nierdzewnej | Siatka podtrzymująca wypełnienie |
|---|---|---|
| Co tworzy warstwę roboczą? | Trójwymiarowa warstwa z włókien metalowych, czasami połączona z tkaniną drucianą lub siatką. | Otwarta sieć drutów, dostarczana jako arkusz lub uformowany element podtrzymujący. |
| Jaki jest główny cel wyboru? | Zapewnienie warstwy od strony rdzenia, która może pomóc chronić otaczające włókno akustyczne przed erozją gazową. | Zabezpieczenie wypełnienia oraz wsparcie zamierzonego kształtu i umiejscowienia zespołu. |
| Gdzie rysunek powinien go umieścić? | Wokół zewnętrznej strony perforowanego rdzenia, zgodnie ze specyfikacją tłumika. | Na określonej granicy zabezpieczenia; siatka BSTFLEX ma na celu zamknięcie wypełnienia. |
| Które wymiary wymagają szczególnej uwagi? | Dopasowanie do rdzenia, długość pokrycia, grubość po zainstalowaniu oraz szew lub zakładka. | Gotowe pokrycie, konstrukcja drutu, geometria otworów, krawędzie i zakładka. |
| Czy zastępuje główne wypełnienie akustyczne? | Nie automatycznie. Komponent chroniący rdzeń nie jest kompletną specyfikacją wypełnienia. | Nie. Element podtrzymujący wypełnienie nie zastępuje włókna, które ma zabezpieczać. |
| Czy oba mogą występować jednocześnie? | Tak, gdy projekt wymaga ochrony rdzenia i oddzielnego zabezpieczenia. | Tak, ale należy sprawdzić, czy wybrana owijka rdzenia zapewnia już wymaganą siatkę wspierającą. |
Tuleja rdzenia BSTFLEX łączy wełnę ze stali nierdzewnej z tkaniną drucianą ze stali nierdzewnej 304. Jej opis odnosi się zatem do komponentu kompozytowego, a nie po prostu do luźnej wełny owiniętej wokół rury.
Oddzielna siatka podtrzymująca BSTFLEX jest opisana jako dwuwarstwowy, przeplatany arkusz drutu nierdzewnego z dwoma zaciśniętymi bokami. Tej konstrukcji z arkusza drutu nie należy mylić z warstwą włókien metalowych w tulei rdzenia.
Na rysunku OEM należy zidentyfikować kompletny zespół owijki rdzenia i pokazać, które warstwy są uwzględnione w jego numerze części. Notatka mówiąca tylko „dodaj siatkę nierdzewną” pozostawia miejsce na pominięcie zamierzonej warstwy lub jej podwójny zakup.
Należy również oddzielnie zidentyfikować stop każdego składnika. Specyfikacja tkaniny drucianej 304 sama w sobie nie identyfikuje stopu użytego do produkcji wełny.
Do samodzielnego cięcia i owijania, BSTFLEX szpula z wypełnieniem tłumika z wełny ze stali nierdzewnej zapewnia opcję produktu w formie rolki. Określ wymaganą szerokość, ilość materiału i metodę przygotowania, zamiast porównywać rolki wyłącznie na podstawie wymiarów zewnętrznych.
W przypadku powtarzalnego montażu, sprawdź rękaw rdzenia tłumika z wełny ze stali nierdzewnej wraz z towarzyszącą mu siatką drucianą. Zdefiniuj na rysunku gotowe dopasowanie, ilość wełny i grubość po montażu. Zakup gotowego komponentu zmienia format dostawy; nie eliminuje to potrzeby zatwierdzenia stopu i montażu.
Przy zamawianiu wypełnienia wydechu z wełny ze stali nierdzewnej lub wełny z drutu ze stali nierdzewnej do produkcji tłumików, określ specyfikację włókien metalicznych oddzielnie od wszelkich tkanych lub dzianych warstw podtrzymujących. Zapytanie o wypełnienie tłumika z wełny stalowej powinno określać wymagany stop stali nierdzewnej, zamiast pozostawiać klasę materiału do interpretacji.
Gdy inspekcja wykazuje uszkodzenia skoncentrowane na powierzchni stykającej się z rdzeniem, sprawdź istniejącą warstwę wewnętrzną i jej pokrycie. Rury i owijki z wełny ze stali nierdzewnej są stosowane w konstrukcjach tłumików w celu ograniczenia erozji gazowej otaczającego wypełnienia szklanego lub bazaltowego.
W przypadku tego problemu oceń owijkę rdzenia tłumika jako warstwę ochronną, zamiast zakładać, że zewnętrzna siatka podtrzymująca zapewni taką samą ochronę przy perforacjach. Sprawdź stan rdzenia, nieosłonięte obszary, połączenia i sposób mocowania, zanim przypiszesz przyczynę wyłącznie włóknom.
Gdy trudność polega na utrzymaniu wypełnienia w całości podczas wkładania go do obudowy, sprawdź siatkę wypełnienia tłumika lub inną zatwierdzoną metodę zabezpieczenia. Pierwsze pytania dotyczą tego, czy element podtrzymujący pokrywa zamierzony obszar i czy jego krawędzie mogą przejść przez montaż bez zahaczania.
Sprawdź drogę wkładania, prześwit obudowy i zamknięcie końcowe na próbce. Nie należy oczekiwać, że warstwa wełny od strony rdzenia rozwiąże niepowiązany problem manipulacyjny na zewnątrz wypełnienia.
Sprawdź lokalizację otworu, zakładkę elementu podtrzymującego i układ końcowy. Dodanie większej ilości wełny wokół środka rdzenia nie jest sprawdzonym rozwiązaniem problemu szczeliny w innym miejscu montażu.
Te wzorce inspekcji są punktami wyjścia, a nie diagnozą. Uwzględnij w przeglądzie stan materiału, historię eksploatacji i zdjęcia. Ani siatka, ani owijka rdzenia nie powinny być używane do uzasadnienia zachowania klasy włókien, która nie została zatwierdzona dla danych warunków pracy.
Konstrukcja może wykorzystywać warstwę na bazie wełny wokół perforowanej rury oraz oddzielną obudowę z siatki wokół wypełnienia akustycznego. W takim układzie komponent wewnętrzny rozwiązuje problem ekspozycji od strony rdzenia, podczas gdy komponent zewnętrzny wspiera zabezpieczenie. Wełna metaliczna może być również dostarczana z własną siatką podtrzymującą.
Dodanie obu jest zatem decyzją projektową, a nie domyślną modernizacją. Sprawdź zestawienie materiałów przed zamówieniem dodatkowej siatki. Zapytaj, czy pełni ona oddzielną funkcję, powiela istniejącą warstwę czy zmienia wymiary gotowego montażu.
W przypadku prac wymiannych użyj zatwierdzonej konstrukcji tłumika jako punktu wyjścia. W przypadku zmienionej konstrukcji OEM oceń proponowaną kombinację w kompletnym tłumiku przed skierowaniem jej do powtarzalnej produkcji.
Dla warstwy wełny, zażądaj określenia stopu, klasy włókien lub przekroju, masy materiału, pokrycia i grubości po montażu. Określ, w jaki sposób mierzona jest grubość, ponieważ rozluźniona warstwa wełny i zainstalowana warstwa skompresowana to różne stany.
Dla siatki, zażądaj określenia stopu, średnicy drutu, konstrukcji, wymiarów otworów, liczby warstw i wykończenia krawędzi. Tam, gdzie to istotne, uzgodnij, w jaki sposób definiowana i mierzona jest powierzchnia otwarta. Sama średnica drutu nie opisuje otworów, a samo określenie „dwuwarstwowa” nie precyzuje, jak te warstwy są ułożone.
Nie zastępuj tkanin, dzianych siatek i innych konstrukcji z przeplatanych drutów tylko dlatego, że ich ogólne wymiary arkusza pasują. Zapisz konstrukcję lub zatwierdzony numer referencyjny próbki w specyfikacji zakupu.
W przypadku doboru termicznego podaj temperatury ciągłe i szczytowe wraz z lokalizacją pomiaru i czasem ekspozycji. Poproś o sprawdzenie proponowanego stopu i komponentu pod kątem tych warunków, zamiast przypisywać jeden limit temperatury do każdego produktu ze stali nierdzewnej. Nasz przewodnik po wypełnieniach tłumików z wełny ze stali nierdzewnej omawia szersze aspekty doboru materiałów.
Uwzględnij zainstalowaną owijkę rdzenia przed ustaleniem wymiarów otaczającego wypełnienia. Dla okrągłego rdzenia z jednolitą warstwą:
Średnica zewnętrzna po owinięciu = średnica zewnętrzna rdzenia + 2 × grubość zainstalowanej owijki.
Wyłącznie jako przykład geometryczny: rdzeń 50 mm z zainstalowaną warstwą 2 mm ma nominalną średnicę owinięcia 54 mm, a nie 52 mm. Liczby te ilustrują obliczenia; nie stanowią one zalecanej specyfikacji pakowania.
Podczas sprawdzania przestrzeni przypisanej do następnej warstwy należy użyć owiniętej koperty. W rzeczywistej ocenie dopasowania należy uwzględnić lokalne zakładki, tkaninę wspierającą, elementy złączne oraz wszelkie zewnętrzne elementy mocujące. W przypadku zespołów owalnych lub nieregularnych należy pracować na podstawie rysunku, zamiast stosować przykład kołowy.
Jeśli dostępna objętość włókna ulegnie zmianie, należy zweryfikować zatwierdzoną ilość wypełnienia. Dodanie metalu przy jednoczesnym wtłoczeniu pierwotnego wsadu włókna w mniejszą przestrzeń zmienia średnią zainstalowaną gęstość włókna. Nie należy zakładać, że poprzednia specyfikacja pakowania pozostaje ważna bez jej sprawdzenia.
Użyj montażu próbnego, aby sprawdzić pokrycie, szwy, położenie krawędzi, elementy złączne i zamknięcie. Sprawdź rdzeń i obudowę pod kątem zadziorów lub innych cech, które mogłyby uszkodzić komponenty. Utrzymuj zamierzone przejście rdzenia, geometrię wlotu i wylotu w stanie drożnym.
Następnie oceń zmontowany tłumik w uzgodnionych warunkach pracy. Zarejestruj rozkład wypełnienia i stan komponentów po próbie oraz porównaj dźwięk przy użyciu spójnej metody pomiarowej. Uwzględnij kontrole spadku ciśnienia lub ciśnienia zwrotnego, jeśli wymaga tego przegląd projektu.
Komponent retencyjny nie powinien być akceptowany jako „akustycznie neutralny” tylko dlatego, że pasuje. Zastosowanie stali nierdzewnej również nie gwarantuje określonej redukcji hałasu ani wielokrotności trwałości wypełnienia. Zatwierdź te wyniki na podstawie dowodów z rzeczywistego montażu.
| Informacje RFQ | Co należy zdefiniować |
|---|---|
| Wymagana funkcja | Ochrona strony rdzenia, obudowa wypełnienia, wsparcie montażowe lub ich kombinacja. |
| Rysunek i wymiary | Średnica zewnętrzna rdzenia, długość perforowana, wymiary wewnętrzne obudowy, położenie warstw i dostępne luzy. |
| Identyfikacja materiału | Oddzielne wymagania stopowe dla wełny, tkaniny drucianej, siatki i elementów złącznych; istniejące specyfikacje lub odniesienia do próbek. |
| Konstrukcja komponentu | Masa wełny i zainstalowana grubość, drut siatki i geometria otworów, zakładka, szczegóły krawędzi i metoda mocowania. |
| Otaczające wypełnienie akustyczne | Specyfikacja włókna, zatwierdzona ilość wypełnienia i przestrzeń przypisana do tego włókna. |
| Serwis i walidacja | Informacje o temperaturze, cyklu pracy, znanych obserwacjach awarii i wymaganiach dotyczących akceptacji próbek. |
| Wymagania dotyczące dostaw | Ilość prototypowa, powtarzalne zapotrzebowanie, dostawa gotowych komponentów lub arkuszy, identyfikacja i pakowanie. |
BSTFLEX wspiera rozwój oparty na rysunkach i próbkach poprzez swoje usługi produkcji wypełnień do tłumików OEM. Określ, czy projekt jest zamiennikiem typu „jeden do jednego”, czy proponowaną zmianą konstrukcyjną, aby przegląd próbki miał określony cel.
Oba opisy mogą odnosić się do tego samego materiału z włókien metalicznych, ale żaden z nich nie definiuje stopu, konstrukcji włókna ani dostarczonej formy. Potwierdź, czy wycena obejmuje wełnę luzem, materiał w rolce czy gotową owijkę rdzenia. Siatka zabezpieczająca to inna struktura druciana, nawet jeśli jest dostarczana z wełną jako jeden zespół.
Nie. Owijka rdzenia na bazie wełny zawiera warstwę włókien metalicznych; siatka wydechowa opisuje strukturę drucianą. Niektóre gotowe owijki rdzenia łączą obie te cechy. Porównaj rysunek komponentu i listę materiałów, a nie tylko nazwy.
Nie. Opisana tutaj siatka jest elementem ustalającym wypełnienie. Zachowaj określone wypełnienie akustyczne, chyba że opracowano i zatwierdzono inny kompletny projekt tłumika.
Nie ma uniwersalnej kombinacji warstw. Używaj obu tylko tam, gdzie pełnią określone funkcje w zatwierdzonym zespole. Sprawdź, czy siatka jest już zawarta w tulei rdzenia, zanim dodasz kolejny komponent.
Żadna nazwa produktu nie gwarantuje wyniku akustycznego. Utrzymanie wypełnienia w zamierzonej pozycji to coś innego niż wykazanie konkretnej redukcji hałasu. Oceń kompletny tłumik z proponowanym materiałem i układem warstw.
W przypadku komponentu z wełny i tkaniny drucianej wokół perforowanego rdzenia, zapoznaj się z Rękaw z wełny stalowej do rdzenia tłumika BSTFLEX. Aby uzyskać informacje na temat oddzielnej osłony z drutu wokół wypełnienia, sprawdź Sito wydechowe ze stali nierdzewnej BSTFLEX.
W przypadku niestandardowego projektu wypełnienia tłumika z wełny stalowej prześlij przekrój, średnicę rdzenia, długość pokrycia, wymaganą ilość wełny oraz wielkość zamówienia. Określ, czy potrzebujesz materiału w rolce, gotowego rękawa czy oddzielnego sita podtrzymującego. Inne opcje włókien i komponentów są dostępne w ofercie produktów do wypełniania tłumików.
