Ile rozprężnego wypełnienia wydechowego potrzebujesz?Zacznij od zatwierdzonej masy suchego włókna dla tłumika, a następnie przelicz tę masę na powierzchnię arkusza i długość cięcia. Gdy dostępna jest tylko zatwierdzona gęstość instalacyjna, najpierw oblicz użyteczną objętość wypełnienia. Fakt, że arkusz rozszerza się pod wpływem ciepła, nie określa, ile włókna powinno znaleźć się w tłumiku.
Dla prostokątnego arkusza o znanej masie włókna szklanego na jednostkę powierzchni, obliczenie ilości jest proste:
Wymagana długość arkusza = docelowa masa suchego włókna / (użyteczna szerokość arkusza × masa włókna szklanego na jednostkę powierzchni).

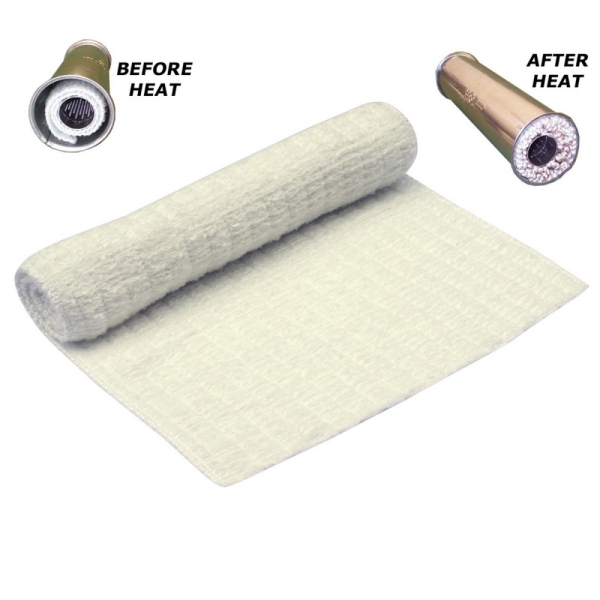

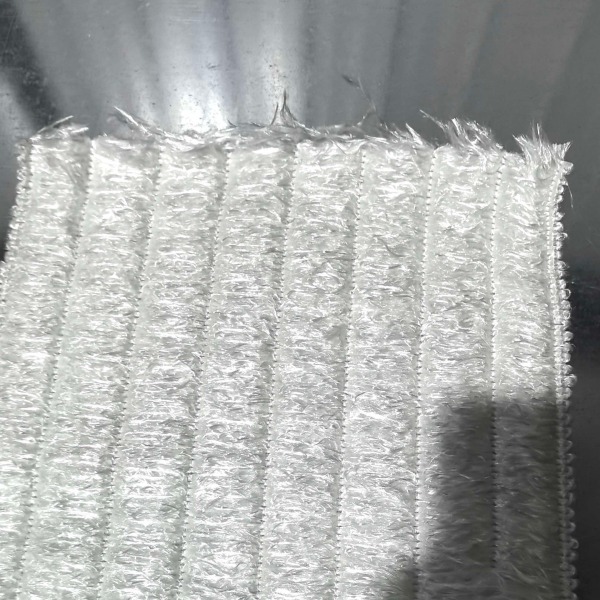

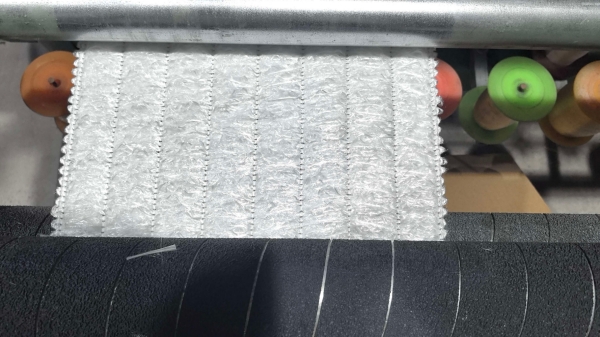

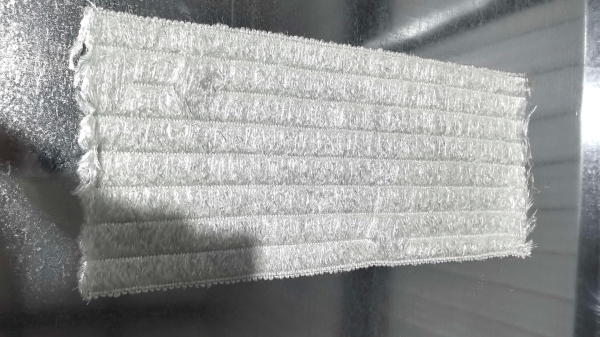

BSTFLEX dostarcza rozprężny arkusz wypełnienia wydechowego wykonany ze sprasowanej, teksturowanej przędzy szklanej ciągłej, utrzymywanej przez szwy o niskiej temperaturze topnienia. Niniejszy przewodnik koncentruje się na przeliczaniu specyfikacji tłumika na ilość zakupową, wymiar cięcia i wymagania kontrolne.
Zamówienie na „jeden metr wypełnienia wydechowego” pozostawia dwie istotne kwestie bez odpowiedzi: jak szeroki jest materiał i ile włókna szklanego zawiera każdy metr kwadratowy? Bez tych wartości sama długość nie powie Ci, jaka jest masa wypełnienia.
Istnieją trzy możliwe punkty wyjścia. Istniejąca specyfikacja tłumika może określać masę suchego włókna. Alternatywnie może definiować gęstość instalacyjną i objętość przypisaną do tego materiału. W przypadku nowego projektu, w którym brakuje obu tych wartości, ilość wypełnienia musi zostać opracowana i zweryfikowana, zamiast wybierana na podstawie założonej uniwersalnej gęstości.
Zachowaj zatwierdzony gatunek włókna dla danej ilości. Materiał zamienny nie jest automatycznie równoważny tylko dlatego, że waży tyle samo. Zmiany w konstrukcji włókna, zachowaniu podczas uwalniania lub warstwach retencyjnych powinny być częścią procesu zatwierdzania próbek.
Zanotuj wewnętrzne wymiary obudowy, zewnętrzne wymiary perforowanego rdzenia oraz efektywną długość przeznaczoną na wypełnienie akustyczne. Ozdobne sekcje wylotowe, przedłużenia montażowe i zamknięte przestrzenie końcowe nie są automatycznie częścią komory wypełnialnej.
Użyj rzeczywistej granicy obszaru włókna szklanego. Tam, gdzie owijka metalowego rdzenia lub inna warstwa zajmuje część przestrzeni, uwzględnij jej zainstalowaną objętość. Nie odejmuj komponentu dwukrotnie, jeśli jest on już uwzględniony w wymiarze granicznym.
Dla wypełnienia tłumika wydechowego w korpusie z przegrodami, oblicz każdą strefę wypełnienia oddzielnie. Całkowita objętość dla całej obudowy nie wystarczy, gdy włókna nie mogą przemieszczać się między komorami.
Poniższe równania zapewniają metodę obliczeń ręcznych. Przeliczają one znane dane projektowe na ilości; nie służą do wyboru akustycznie odpowiedniego materiału lub gęstości.
Dla stałej okrągłej obudowy otaczającej okrągły rdzeń, przy wszystkich wymiarach podanych w milimetrach:
V = π × (D2 - d2) × L / 4 000 000.
V to objętość wypełnienia w litrach. D to średnica wewnętrzna obszaru dostępnego dla wypełnienia, d to średnica zewnętrzna rdzenia lub wykluczonej warstwy wewnętrznej, a L to efektywna długość wypełnienia.
Wynik zakłada, że żadne dodatkowe złączki ani przegrody nie zajmują tej przestrzeni. Odejmij ich wypartą objętość, jeśli ma to zastosowanie. Dla jednolitej, rzeczywiście eliptycznej komory użyj jej rzeczywistej powierzchni eliptycznej; dla spłaszczonego owalu, tri-owalu lub innego nieregularnego profilu, użyj powierzchni przekroju poprzecznego z rysunku lub CAD, zamiast traktować każdy owal jak elipsę.
Przesunięty rdzeń nie zmienia prostej różnicy pól, gdy pozostaje w pełni wewnątrz tej samej obudowy, ale zmienia lokalne prześwity. Sprawdź wąskie i szerokie obszary wypełnienia niezależnie podczas weryfikacji montażu.
Gdy projekt określa gęstość w gramach na litr:
Masa suchego włókna w gramach = objętość wypełnienia netto w litrach × zatwierdzona gęstość instalacyjna w g/l.
Jednostki g/l i kg/m3 mają tę samą wartość liczbową. Jednak masa powierzchniowa arkusza w g/m2 jest innym pomiarem i nie może być stosowana zamiennie z gęstością instalacyjną.
Wartość gęstości wypełnienia tłumika powinna odnosić się do zdefiniowanego wsadu włókna i przypisanej mu objętości. Nie wliczaj masy wkładki ze stali nierdzewnej, siatki retencyjnej ani worka transportowego do masy wsadu z włókna szklanego.
Użyj następujących jednostek dla prostokątnego wyciętego elementu:
Długość cięcia w metrach = sucha masa włókna w gramach / (szerokość arkusza w metrach × gramatura włókna szklanego w g/m2).
Użyj szerokości, która faktycznie pozostanie w gotowym elemencie, a nie szerszej szerokości zakupionej przed przycięciem krawędzi. Potwierdź, czy podana przez dostawcę gramatura obejmuje samo włókno szklane, czy kompletny przeszywany arkusz. Obliczenia i docelowa waga muszą opierać się na tej samej podstawie materiałowej.
Poniższe liczby są hipotetycznymi danymi wejściowymi do obliczeń. Nie są to specyfikacje magazynowe BSTFLEX, zalecane gęstości upakowania ani wyniki testów.Załóżmy, że przykładowy program tłumika zatwierdził już wsad 300 g suchego włókna szklanego dla ocenianego materiału.
| Przykładowe dane wejściowe | Przyjęta wartość |
|---|---|
| Średnica wewnętrzna komory upakowania | 120 mm |
| Średnica zewnętrzna rdzenia, w tym przykładzie bez oddzielnej wkładki wewnętrznej | 50 mm |
| Efektywna długość upakowania | 400 mm |
| Wcześniej zatwierdzony wsad suchego włókna szklanego | 300 g |
| Użytkowa szerokość arkusza | 400 mm, czyli 0,40 m |
| Gramatura włókna szklanego, z wyłączeniem tymczasowych przeszyć | 750 g/m2 |
Objętość: π × (1202 - 502) × 400 / 4 000 000 = około 3,738 litra.
Średnia zainstalowana gęstość włókna: 300 / 3,7385 = około 80,25 g/l. Jest to obliczeniowy wynik przyjętego wsadu włókna, a nie zalecana gęstość.
Długość cięcia: 300 / (0,40 × 750) = 1,00 metr.
Obliczona ilość materiału to zatem wycięty element o wymiarach 400 × 1000 mm zawierający 300 g włókna szklanego. Układ cięcia musi nadal pasować do przeszyć, sposobu montażu i geometrii komory. Same te obliczenia nie dowodzą, że upakowany element będzie pasował lub że uwolnione włókna rozłożą się prawidłowo.
Arkusz do pakowania tłumikamuffler packing sheet sprzedawany jako 400 × 1000 mm ma powierzchnię 0,40 m2Jego masa włókna zależy od gramatury materiału. Poniższe przykłady arytmetyczne pokazują, dlaczego wymiary opakowania nie stanowią pełnej specyfikacji.
| Arkusz ilustracyjny | Przyjęta gramatura włókna szklanego | Włókno szklane w kawałku 400 × 1000 mm |
|---|---|---|
| A | 500 g/m2 | 200 g |
| B | 750 g/m2 | 300 g |
| C | 1000 g/m2 | 400 g |
To nie są trzy zalecane zamienniki. Pokazują one, że ta sama powierzchnia nie oznacza tej samej ilości włókna. Porównaj konstrukcję włókna, charakterystykę uwalniania i wyniki instalacji, a także wagę przy ocenie produktu innego dostawcy: wata tłumikowa z włókna szklanego.
Liczby takie jak 350, 400, 450 i 500 mm mogą opisywać szerokość arkusza, długość opakowania lub inny wymiar produktu. Określ kierunek na rysunku cięcia, zamiast polegać wyłącznie na etykiecie z rozmiarem.
W układzie owijania, w którym szerokość arkusza biegnie wzdłuż rdzenia, szerokość ta musi odpowiadać efektywnej sekcji akustycznej i określonym luzom końcowym. Długość owinięcia wokół rdzenia jest następnie określana na podstawie wymaganej ilości materiału i zatwierdzonego układu.
Zakup szerszego arkusza do pakowania układu wydechowego i przycięcie go zmienia użyteczną powierzchnię i masę włókna. Oblicz ilość zainstalowaną po przycięciu. Nie zachowuj pierwotnej masy opakowania jako założonej masy wypełnienia tłumika.
Podobnie, nie obracaj wyciętego kawałka tylko dlatego, że wymiary wydają się pasować. Sprawdź dopuszczalną orientację cięcia, układ szycia i metodę instalacji dla dostarczonej konstrukcji.
Samorozprężne wypełnienie tłumika uwalnia ograniczoną strukturę włókien; nie generuje dodatkowego włókna szklanego. Wartość rozszerzalności wymaga zdefiniowania początkowego stopnia kompresji, warunków ogrzewania i warunków pomiaru, zanim będzie można ją zinterpretować.
Objętość swobodnej ekspansji mierzona poza obudową nie jest tym samym, co przestrzeń zajmowana wewnątrz zamkniętego tłumika. Dlatego dzielenie objętości komory przez ogólny mnożnik rozszerzalności nie jest wiarygodnym zamiennikiem zatwierdzonej specyfikacji wypełnienia.
Dla wypełnienia wydechowego z włókna ciągłego, użyj wybranej klasy włókna, określonego wsadu i uzgodnionej procedury kondycjonowania jako odniesienia projektowego. Sprawdź rozmieszczenie po uwolnieniu, zwłaszcza wokół rdzeni przesuniętych i ograniczonych przestrzeni końcowych.
Oddziel materiał zakupiony dla partii produkcyjnej od materiału zainstalowanego w każdym zaakceptowanym tłumiku. Dodatkowy naddatek zakupowy może być potrzebny na przycinanie krawędzi, elementy ustawcze lub odrzucone kawałki. Ten naddatek nie jest dodatkowym wypełnieniem, które należy wcisnąć do każdej obudowy.
Dla procesu cięcia o stałej szerokości:
Długość produkcji netto = liczba tłumików × zatwierdzona długość cięcia na tłumik.
Wymagana długość zakupu = długość produkcji netto / oczekiwany uzysk użytkowy.
Wyraź uzysk jako ułamek dziesiętny ustalony na podstawie rzeczywistego procesu cięcia lub uzgodnionej podstawy planowania. W przypadku stosowania układania szerokości lub nieregularnych wzorów cięcia, użyj planu cięcia opartego na powierzchni zamiast tego prostego obliczenia długości.
Podczas porównywania wypełnienie wydechowe na metry z wstępnie docięte arkusze wypełnienia wydechowego, uwzględnij koszt niewykorzystanych ścinków, ważenia, przygotowania i kontroli. Porównaj obie opcje w odniesieniu do tej samej zatwierdzonej ilości włókna na tłumik.
Dla niestandardowo dociętego wypełnienia tłumika, umieść identyfikację włókna, gramaturę arkusza, wymiary cięcia i docelową masę wypełnienia na sucho w zatwierdzonej dokumentacji. Określ, czy limity wagowe dotyczą włókna szklanego, czy kompletnego zszytego komponentu.
Określ sposób orientacji elementu oraz dozwolone operacje przycinania lub mocowania. Uzgodnij limity akceptacji zamiast zakładać ogólną tolerancję dla wszystkich materiałów i metod cięcia.
W ramach kontroli przychodzącej potwierdź oznaczenie materiału i zmierzoną wagę dociętego elementu, korzystając z uzgodnionej podstawy masowej. Nieużywana zatwierdzona próbka stanowi lepszy punkt odniesienia pod względem wymiarów i konstrukcji niż usunięte wypełnienie, którego waga mogła ulec zmianie na skutek utraty włókien lub zanieczyszczenia.
Zweryfikuj zmontowany tłumik po określonym cyklu zwolnienia i próbie eksploatacyjnej. Poprawne obliczenia ustalają kontrolowany wsad, a nie gwarantowany poziom hałasu czy interwał serwisowy.
Niekoniecznie. Jeden metr określa tylko długość. Potrzebujesz również użytecznej szerokości, gramatury włókna szklanego i zatwierdzonej ilości wypełnienia dla konkretnego tłumika. Dopasowana długość opakowania nie gwarantuje przydatności.
Łączną masę włókna można obliczyć, ale zmienione łączenia, zakładki i rozmieszczenie nadal wymagają weryfikacji. Dopasowanie wagi nie dowodzi, że inny układ cięcia pozwoli na równomierne rozłożenie wypełnienia.
Tylko wtedy, gdy specyfikacje danego tłumika wspierają taki wybór. Cykl pracy silnika nie zastępuje wymiarów komory, klasy materiału, warunków pracy ani zatwierdzonego wsadu wypełnienia.
Prześlij geometrię wewnętrzną, zastosowanie, informacje o istniejącym materiale oraz wszelkie oryginalne rysunki lub próbki. Stanowią one punkt wyjścia do przeglądu proponowanej konstrukcji. Ostateczna waga wypełnienia powinna zostać uzgodniona w ramach odpowiedniego procesu rozwoju i zatwierdzania.
Dla arkuszy wypełnienia wydechowego OEM, prześlij przekrój tłumika, wymiary zewnętrzne rdzenia, profil wewnętrzny płaszcza i efektywną długość wypełnienia. Dodaj aktualną specyfikację włókna, zatwierdzoną wagę na sucho lub gęstość, jeśli są dostępne, oraz zamierzoną metodę cięcia i montażu.
Dołącz ilości próbne i produkcyjne, wymagania dotyczące identyfikacji materiału oraz preferencje dotyczące pakowania. Informacje o temperaturze powinny wskazywać miejsce pomiaru i rozróżniać normalną eksploatację od krótkotrwałych szczytów.
Użyj rozprężnego arkusza wypełnienia tłumika BSTFLEX jako punktu wyjścia dla produktu. Rozwój oparty na rysunkach oraz wymagania dotyczące ponownych zamówień można omówić za pośrednictwem naszego serwisu produkcji niestandardowego wypełnienia tłumików. Inne formy są dostępne w ofercie produktów do wypełniania tłumików.
Prześlij wymiary swojego tłumika i poproś o wycenę rozprężnego wypełnienia wydechowego
