Uformowane wypełnienie tłumika jest dostarczane jako określony komponent, a nie jako nieodmierzona ilość luźnego włókna. W zależności od konstrukcji może wykorzystywać wewnętrzną i zewnętrzną warstwę tkaniny wokół rdzenia z wypełnieniem akustycznym, plecioną siatkową torbę zawierającą przędzę z włókna szklanego lub inne zatwierdzone rozwiązanie obejmujące poszycie i wypełnienie.
Zadaniem uformowanego komponentu jest przeniesienie części prac związanych z odmierzaniem, cięciem i umieszczaniem w obudowie z linii montażowej układu wydechowego do dostawcy wypełnienia. Nie zwalnia to jednak z konieczności określenia rodzaju włókna, masy komponentu, wymiarów, sekwencji warstw oraz dopasowania wewnątrz tłumika.
Produkt BSTFLEX Exhaust Muffler Repack Packing wykorzystuje warstwy tkaniny z włókna szklanego otaczające rdzeń wypełnienia tłumika. Niniejszy poradnik wyjaśnia, jak przekształcić tę ogólną konstrukcję w powtarzalną specyfikację OEM bez traktowania każdego worka, skarpety, poduszki czy wkładu z wypełnieniem jako tego samego produktu.
Uformowany komponent wypełnienia dociera do klienta w określonej postaci fizycznej. Dostawca może kontrolować kształt, ilość materiału, poszycie oraz oznaczenie części przed wysyłką.
Powszechne określenia obejmują:
Te nazwy opisują powiązane koncepcje zakupowe, ale nie definiują jednej uniwersalnej konstrukcji. Wkład muffler packing cartridge może być uformowany z przeznaczeniem do bezpośredniego włożenia wokół określonego rdzenia. Rękaw może wykorzystywać poszycie z siatki rurkowej. Poduszka może zawierać odmierzone wypełnienie o bardziej płaskim, zamkniętym kształcie. Rysunek techniczny oraz specyfikacja materiałowa decydują o tym, czym produkt jest w rzeczywistości.
Komponent owinięty tkaniną zawiera co najmniej dwie grupy specyfikacji:
Nie należy opisywać kompletnej części wyłącznie jako włókno szklane, ponieważ poszycie i wypełnienie mogą mieć różne konstrukcje, gramatury oraz funkcje.
| Element komponentu | Główna funkcja | Co powinna określać specyfikacja |
|---|---|---|
| Wewnętrzna warstwa tkaniny | Oddziela lub podtrzymuje wypełnienie obok rdzenia zgodnie z zatwierdzonym projektem. | Materiał, splot lub konstrukcja, grubość, wymiary oraz położenie szwu. |
| Akustyczny rdzeń wypełniający | Zapewnia główną objętość wypełnienia włóknistego. | Rodzina włókien, gatunek, stan dostawy, masa suchego wypełnienia, grubość i rozkład. |
| Zewnętrzna warstwa tkaniny | Przytrzymuje wypełnienie podczas manipulowania, wkładania i eksploatacji, jeśli jest to wymagane. | Materiał, konstrukcja, wymiary, zamknięcie i zakładka. |
| Szycie lub zamknięcie | Utrzymuje kształt komponentu przed montażem i w jego trakcie. | Materiał nici, miejsce przeszycia, rodzaj szwu oraz informacja, czy zamknięcie pozostaje w eksploatacji. |
| Etykieta części lub opakowanie | Identyfikuje zatwierdzony komponent i utrzymuje go w czystości podczas transportu. | Numer części, rewizja, ilość, odniesienie do partii i wymagania dotyczące etykiet klienta. |
W przypadku wypełnienia tłumika OEM, należy zachować oddzielnie następujące wagi:
Masa suchego rdzenia wypełnienia określa, ile materiału akustycznego jest dostarczane. Masa gotowego komponentu jest przydatna do kontroli odbiorczej, ale zawiera osłonę i inne wbudowane materiały.
Dlatego oferta cenowa powinna określać, czy waga docelowa odnosi się do:
Używanie całkowitej wagi opakowania jako jedynej wartości kontrolnej może ukryć nieprawidłową ilość wypełnienia. Cięższa osłona i lżejszy rdzeń akustyczny mogą dać tę samą wagę całkowitą, tworząc jednocześnie inną konstrukcję wypełnienia.

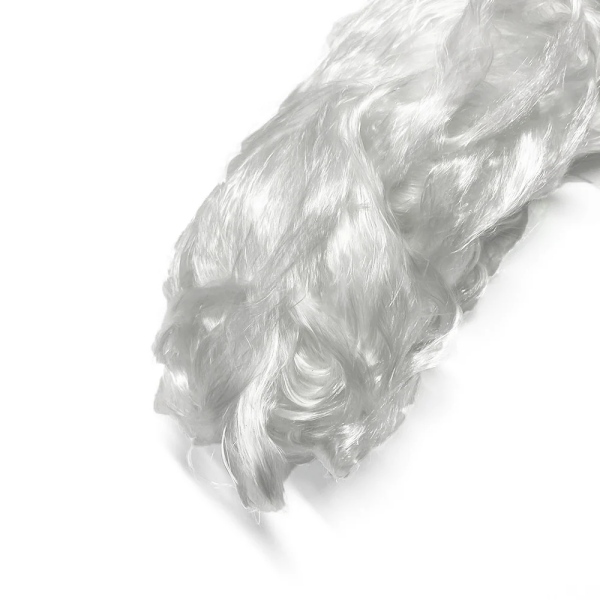

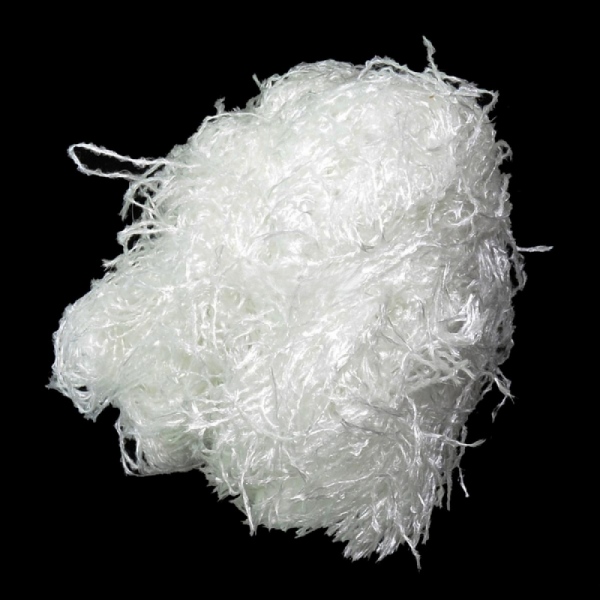

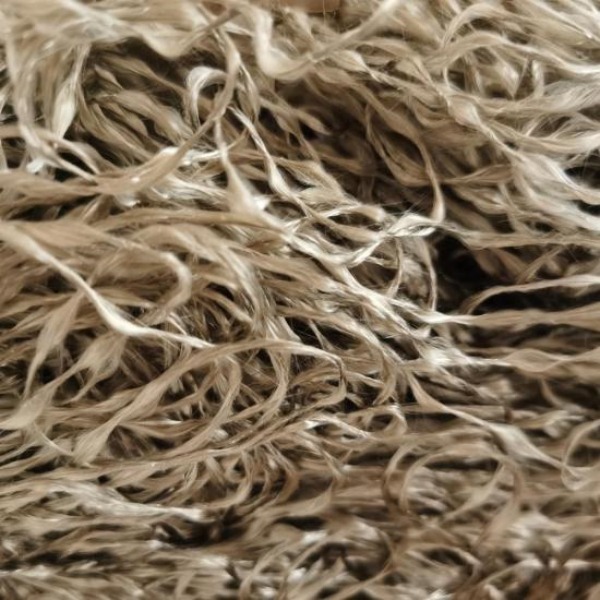

Określenie wypełnienie do regeneracji wydechu nie identyfikuje włókna akustycznego. Rdzeń wypełniający może wykorzystywać włókno szklane lub inny zatwierdzony materiał wysokotemperaturowy, w zależności od produktu i zastosowania.
W przypadku konstrukcji z włókna szklanego należy określić:
Nie zatwierdzaj zamiennika tylko dlatego, że oba produkty są opisywane jako wypełnienie tłumika z włókna szklanego. Układ włókien i ilość materiału wewnątrz komponentu mogą się znacznie różnić.
Warstwy wewnętrzna i zewnętrzna w komponencie wypełnienia tłumika owiniętym tkaninom powinny być zidentyfikowane przez własny materiał i konstrukcję.
Przydatne pola zapytania ofertowego obejmują:
Warstwa tkaniny stosowana do utrzymywania wypełnienia nie stanowi sama w sobie automatycznie materiału wytłumiającego. Podobnie, osłonie z włókna szklanego nie należy przypisywać tego samego wymagania dotyczącego masy wypełnienia, co rdzeniowi.
Wstępnie uformowany element musi odpowiadać obszarowi dostępnemu między perforowanym rdzeniem a obudową tłumika.
Należy podać:
W przypadku tłumika o nieregularnym kształcie jedna średnica zewnętrzna może nie wystarczyć. Należy dostarczyć przekrój lub rysunek przedstawiający wąskie i szerokie obszary komory.
W przypadku prostego tłumika okrągłego z wyśrodkowanym rdzeniem:
Dostępna przestrzeń promieniowa = (średnica wewnętrzna obudowy - średnica zewnętrzna wykluczonej obwiedni wewnętrznej) / 2.
Wykluczoną obwiednię wewnętrzną może stanowić sam rdzeń lub rdzeń z owijką metalową, w zależności od zatwierdzonego projektu.
Wyłącznie jako przykład arytmetyczny, średnica wewnętrzna obudowy wynosząca 110 mm wokół rdzenia 50 mm zapewnia nominalną przestrzeń promieniową wynoszącą:
(110 - 50) / 2 = 30 mm.
Nie oznacza to, że należy zamówić rdzeń wypełniający o grubości 30 mm. Warstwy tkaniny, zakładka, ściskanie i metoda wsuwania również zajmują miejsce. Zatwierdzone wymiary elementu muszą wynikać z opracowania próbki lub istniejącej specyfikacji.
Gruby, wstępnie uformowany element może zawierać niewielką ilość włókien, gdy jest luźno uformowany, podczas gdy cieńszy element może zawierać materiał ułożony gęściej. Należy określić zarówno grubość, jak i masę wypełnienia.
Należy również zdefiniować warunki, w których mierzona jest grubość:
Nie należy porównywać wymiarów transportowych w stanie ściśniętym z wymiarami próbki w stanie swobodnym. Rysunek oraz instrukcja kontroli powinny stosować te same warunki pomiaru.
Szew podłużny, zakładka tkaniny lub zszywana krawędź mogą tworzyć lokalnie grubszy obszar. Cechę tę należy umieścić w miejscu, na które pozwala konstrukcja tłumika, i zaznaczyć jej położenie na rysunku.
Specyfikacja powinna określać:
W przypadku montażu powtarzalnego nie pozostawiaj pozycji szwu wyłącznie w gestii operatora. Element pasujący w jednej orientacji może zahaczać lub kompresować się nierównomiernie po obróceniu.
Najlepszy opis zakupowy zależy od rzeczywistej geometrii i stanu dostawy.

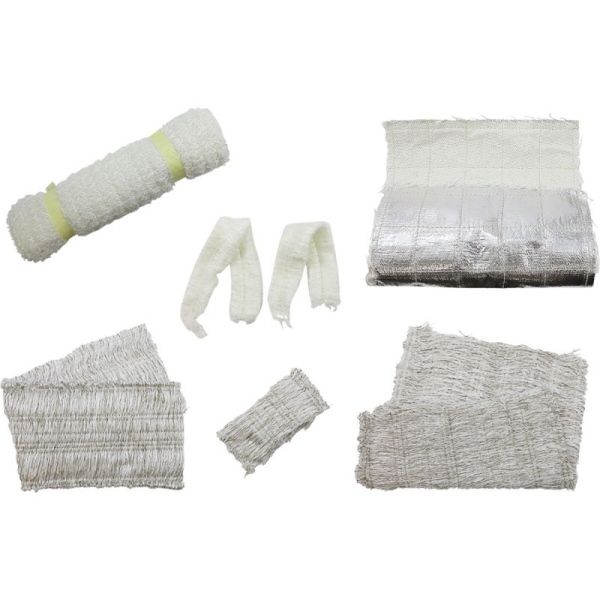

| Forma dostawy | Typowy kierunek konstrukcji | Główna kontrola zakupowa |
|---|---|---|
| Uformowany wkład uszczelniający | Gotowy do montażu komponent opracowany z myślą o włożeniu do określonego tłumika lub wokół określonego rdzenia. | Dopasowanie, wymiary wykończone, orientacja i zatwierdzony numer części. |

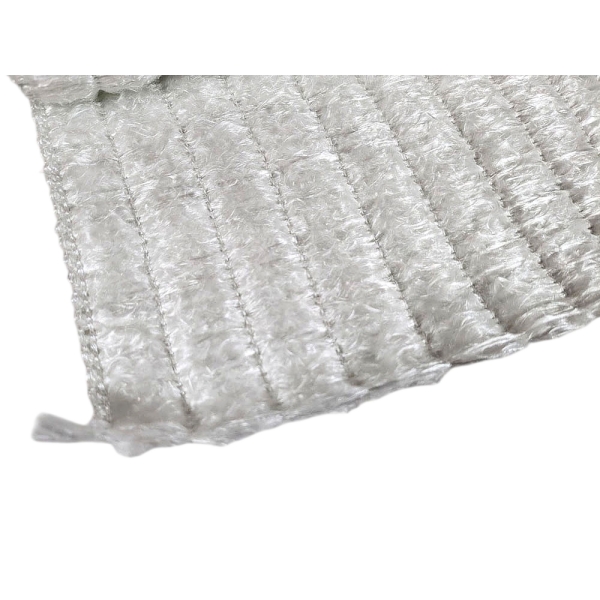

| Komponent uszczelniający owinięty tkaniną | Wewnętrzna i zewnętrzna warstwa tkaniny otaczająca akustyczny rdzeń uszczelniający. | Specyfikacja tkaniny, gramatura rdzenia, szew i grubość komponentu. |
| Siatkowy rękaw uszczelniający | Rurowa lub elastyczna obudowa z siatki wokół włóknistego wypełnienia. | Średnica, długość, masa wypełnienia, konstrukcja powłoki i dopasowanie montażowe. |
| Poduszka uszczelniająca | Zawarte wypełnienie dostarczane w postaci bardziej płaskiego lub sprasowanego komponentu. | Tożsamość materiału, wymiary wykończone, masa wypełnienia i wymagane kształtowanie. |

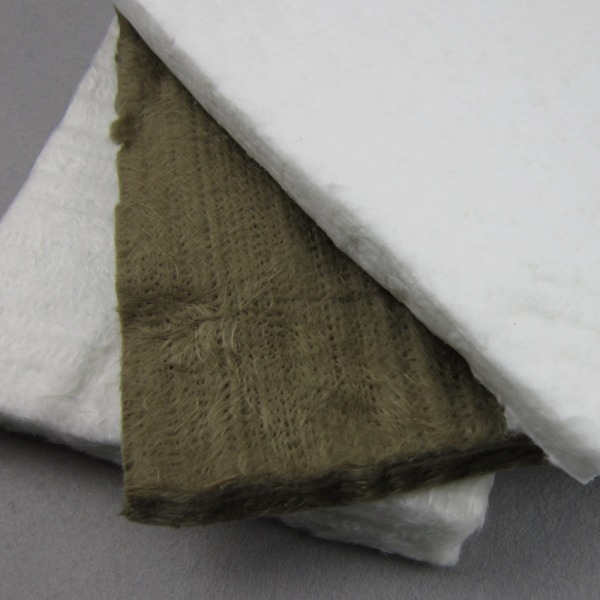

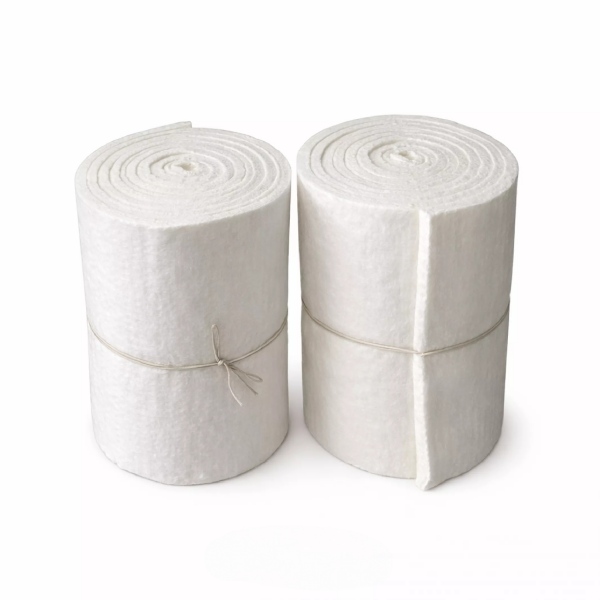

| Mata lub arkusz uszczelniający | Niezamknięty lub częściowo podparty arkusz cięty i owijany podczas montażu. | Grubość, gramatura powierzchniowa, wzór cięcia i zakładka. |
Produkt BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag ma inną konstrukcję niż produkt p203 z warstwami tkaniny. Należy określić wymagany produkt, zamiast traktować te dwie nazwy jako zamienne.
W przypadku formatu zamkniętej poduszki zapoznaj się z produktem BSTFLEX Muffler Packing Pillow. W przypadku wieloelementowego zestawu serwisowego zapoznaj się z produktem BSTFLEX Muffler Repacking Kit.
Uniwersalny komponent do ponownego pakowania tłumika może wymagać przycięcia lub ukształtowania podczas instalacji. Wkład dedykowany do konkretnej części powinien pasować do określonej konfiguracji tłumika.
W przypadku komponentu uniwersalnego należy podać:
W przypadku komponentu dedykowanego do konkretnej części należy kontrolować:
Pojemność skokowa silnika lub ogólny opis silnika dwusuwowego/czterosuwowego nie definiuje dopasowania samodzielnie.
Przecięcie gotowego worka z materiałem uszczelniającym lub wkładu może spowodować wydostanie się wypełnienia, usunięcie części zatwierdzonego ładunku i uszkodzenie zamknięcia.
Jeśli cięcie jest częścią procesu montażu, należy zdefiniować:
W przypadku produkcji seryjnej zamówienie prawidłowej gotowej długości jest zazwyczaj łatwiejsze do kontrolowania niż zezwalanie na niezmierzone przycinanie na każdym stanowisku montażowym.
Udane wsunięcie na zimno dowodzi, że komponent może wejść do obudowy. Nie dowodzi to jednak skuteczności akustycznej, zatrzymania materiału ani żywotności eksploatacyjnej.
Dokument zatwierdzenia próbki powinien określać:
W przypadku gdy komponent zastępuje luźne wypełnienie lub matę, należy udokumentować poprzednią konstrukcję oraz zmienne, uległy zmianie. Nie należy przypisywać każdej różnicy słowu preformowany.
| Obszar kontroli | Typowe sprawdzenie |
|---|---|
| Tożsamość części | Numer części klienta, rewizja produktu i odniesienie do partii. |
| Wymiary | Długość, szerokość, średnica zewnętrzna, średnica wewnętrzna lub profil kształtowy w zależności od zastosowania. |
| Waga | Waga suchego wypełnienia lub całkowita waga komponentu zgodnie z zatwierdzoną podstawą. |
| Poszycie z tkaniny | Prawidłowy materiał wewnętrzny i zewnętrzny, szew, zamknięcie oraz widoczny stan. |
| Wypełnienie rdzenia | Zatwierdzone odniesienie materiałowe i rozmieszczenie bez widocznych pustych obszarów. |
| Pakowanie | Prawidłowa ilość, etykieta, kod kreskowy i stan opakowania. |
| Dokumentacja | Wymagane dokumenty materiałowe, kontrolne lub zgodności. |
Uzgodnij tolerancje i plan pobierania próbek przed złożeniem zamówień produkcyjnych. Pojedyncza zatwierdzona próbka nie określa automatycznie odpowiednich limitów akceptacji dla każdego wymiaru i wagi.
Program niestandardowego wypełnienia tłumika może obejmować wymiary oparte na rysunkach, identyfikację części klienta oraz indywidualne pakowanie.
Możliwe wymagania projektu obejmują:
Opcje te powinny być powiązane z zatwierdzoną specyfikacją techniczną. Szata graficzna opakowania nie zastąpi niezdefiniowanego materiału lub wymogu dopasowania.
Projekty oparte na rysunkach i próbkach można przeglądać w ramach usługi BSTFLEX OEM Muffler Packing Manufacturing Service.
Jeśli niektóre wartości są nieznane, oznacz je jako elementy rozwojowe. Wyślij oryginalny przekrój poprzeczny tłumika oraz nieużywaną próbkę materiału izolacyjnego, jeśli jest dostępna.
Niekoniecznie. Wkład to ogólne określenie rynkowe dla gotowego do montażu komponentu wyciszającego. Rękaw zazwyczaj określa tubularną, elastyczną strukturę osłaniającą. Porównaj rysunek, osłonę, wypełnienie i wymiary przed uznaniem ich za równoważne.
Nie. Różne formowane produkty mogą wykorzystywać tkaninę, siatkę lub inny zatwierdzony materiał osłaniający. Osłonę i rdzeń wyciszający należy określić oddzielnie.
Dopasowanie masy suchego włókna jest jedną z przydatnych metod kontroli, ale nie dowodzi równomiernego rozkładu ani jednakowych właściwości użytkowych. Zatwierdź nowy komponent w rzeczywistym tłumiku.
BSTFLEX może przeanalizować wymagania dotyczące pakowania tłumików owijanych tkaniną, w siatce oraz inne niestandardowe wymagania na podstawie rysunków, wymiarów lub próbek. Ostateczna terminologia i konstrukcja powinny odpowiadać zatwierdzonemu komponentowi.
Rozpocznij od BSTFLEX Exhaust Muffler Repack Packing dla komponentu z warstwą tkaniny lub zapoznaj się z Fiberglass Muffler Packing Sock w przypadku konstrukcji zamkniętej w tkanej siatce.
Inne materiały i formy dostawy są dostępne w ofercie BSTFLEX Muffler Packing range. Prześlij przekrój, wymagania materiałowe, masę napełnienia, wymiary i wielkość zamówienia, aby wycena odzwierciedlała faktycznie potrzebny komponent.
