Aluminiowa osłona termiczna układu dolotowego nie jest skuteczna tylko dlatego, że odblaskowy panel umieszczono gdzieś pomiędzy układem wydechowym a filtrem powietrza. Jej działanie zależy od tego, czy bariera blokuje odpowiednią ścieżkę promieniowania, zachowuje odpowiedni odstęp od gorących komponentów, zapewnia zamierzony przepływ powietrza oraz zachowuje stabilność po przemieszczeniach silnika i drganiach.
W przypadku projektów OEM oraz produkcji niestandardowej specyfikację materiałową należy zatem opracować w powiązaniu z zainstalowaną geometrią. Istotny jest stop, stopień utwardzenia oraz grubość blachy, ale także kształt osłony, kierunek kołnierza, punkty mocowania, dostęp serwisowy oraz lokalizacja czujnika temperatury zasysanego powietrza.
Firma BSTFLEX dostarcza tłoczony materiał na aluminiowe osłony termiczne, który można ciąć, składać i formować w niestandardowe bariery komory silnika. Niniejszy przewodnik skupia się na projektowaniu i zamawianiu sztywnej aluminiowej osłony dolotu, a nie elastycznych przewodów, izolacji maski czy mat termicznych z warstwą klejącą.
Określenie osłona termiczna układu dolotowego może odnosić się do kilku różnych komponentów. Przed wyborem arkusza lub opracowaniem wykroju należy zidentyfikować część, której temperaturę lub ekspozycję na ciepło trzeba kontrolować.
Osłona zaprojektowana do ochrony odsłoniętego filtra przed pobliskim kolektorem wydechowym różni się od panelu oddzielającego obudowę filtra powietrza od turbosprężarki. Pierwsza może wymagać szerokiego pokrycia w linii wzroku. Druga może wymagać kompaktowej, uformowanej bariery z dokładnie kontrolowanymi odstępami i punktami mocowania.
Wymagania projektu powinny określać chroniony komponent oraz jego dopuszczalny stan. Hasło „zmniejszyć ciepło w komorze silnika” jest zbyt ogólne, aby zdefiniować część produkcyjną.
Ciepło z komory silnika może docierać do układu dolotowego z kilku kierunków. Typowe źródła obejmują kolektor wydechowy, obudowę wirnika turbosprężarki, rurę wydechową (downpipe), sekcję reaktora katalitycznego, poprzeczkę wydechową lub inny gorący zespół umieszczony blisko trasy dolotu.
Należy zacząć od widoku złożeniowego przedstawiającego źródło ciepła, chroniony komponent oraz proponowaną osłonę. Biorąc pod uwagę pozycję filtra, rury lub obudowy filtra powietrza, należy sprawdzić, czy jakakolwiek część gorącej powierzchni pozostaje bezpośrednio widoczna wokół panelu.
Ta weryfikacja w linii wzroku jest ważna, ponieważ bariera może zasłaniać środek źródła ciepła, pozostawiając odgałęzienie, kołnierz lub wylot turbiny odsłonięte na krawędzi. Zwiększanie grubości blachy nie naprawia niepełnego pokrycia.
Użyj pierwszego prototypu, aby potwierdzić:
Sztywna aluminiowa bariera jest zazwyczaj najbardziej użyteczna, gdy jest oddzielona od źródła ciepła. Bezpośredni kontakt tworzy ścieżkę przewodzenia i zmienia rolę arkusza z odseparowanej bariery radiacyjnej w warstwę stykającą się.
Nie ma uniwersalnej szczeliny powietrznej pasującej do każdej komory silnika. Wymagany prześwit zależy od temperatury źródła ciepła, rozmiaru panelu, przepływu powietrza, sposobu montażu, ruchu silnika oraz limitu temperatury chronionego komponentu.
Na rysunku należy określić minimalny prześwit roboczy, a nie tylko szczelinę montażową w stanie zimnym. Przeanalizuj:
Osłona, która nie dotyka turbosprężarki, gdy pojazd stoi, może zetknąć się z nią pod obciążeniem, jeśli nie wzięto pod uwagę przemieszczeń.
Aluminium jest atrakcyjne w przypadku barier od strony dolotu, ponieważ jest lekkie, podatne na formowanie i odpowiednie na duże panele w komorze silnika. Ostateczny wynik nadal zależy od wybranego stopu, stopnia utwardzenia, grubości, stanu powierzchni i geometrii części.

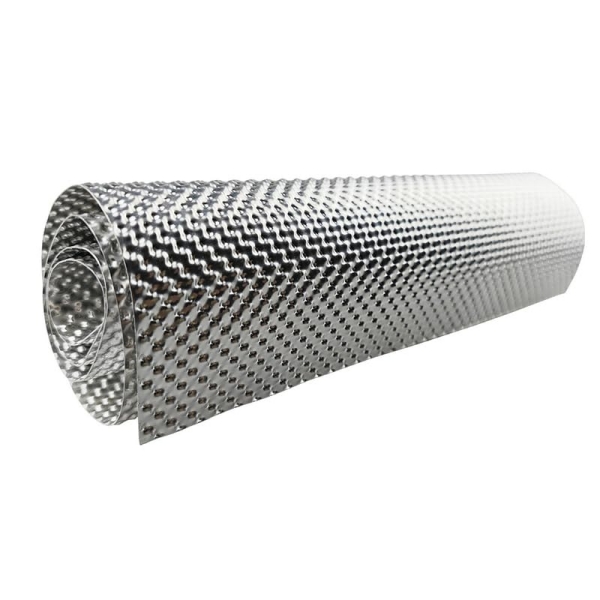

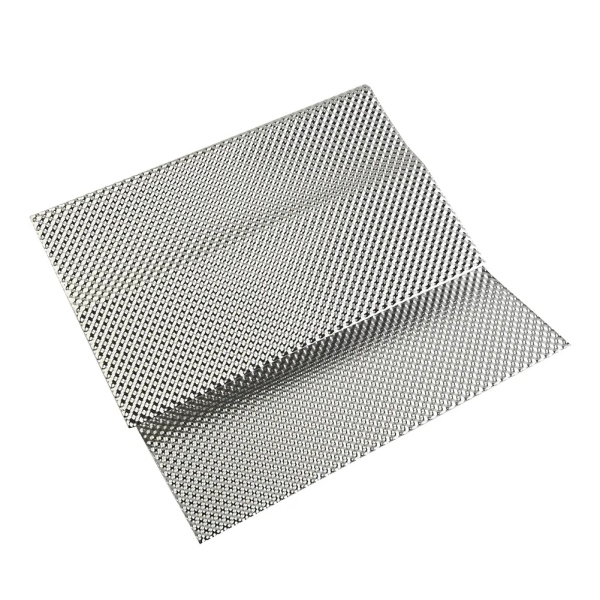

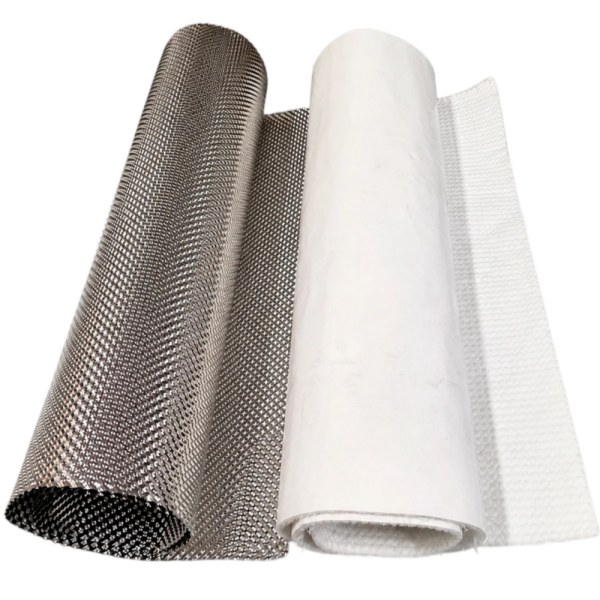

BSTFLEX dostarcza wytłaczaną blachę aluminiową do formowania w lekkie bariery termiczne. Wytłaczany profil zwiększa stabilność konstrukcyjną w porównaniu do całkowicie płaskiej, cienkiej blachy, pomagając panelowi zachować zaprojektowany kształt po cięciu i gięciu.
W celu wyboru stopu zapoznaj się z materiałami na osłony termiczne z aluminium 1050, 1100, 3003 i 5052. Nie zatwierdzaj zamiany stopu wyłącznie na podstawie numeru gatunku; należy również wziąć pod uwagę wymagania dotyczące odpuszczania i formowania.
Osłona dolotu często zawiera duże niepodparte obszary, zakrzywione powierzchnie lub wąskie wypustki montażowe. Cienka, płaska blacha może wyginać się podczas obsługi i może wymagać dodatkowych przetłoczeń, zagięć lub wsporników, aby uzyskać wymaganą sztywność.
Wytłaczana powierzchnia wprowadza do materiału trójwymiarową geometrię. Może to pomóc:
Tłoczenie nie zastępuje prawidłowego montażu ani luzu. Nie ustanawia również wyższego limitu temperatury dla stopu bazowego. Rola konstrukcyjna tego wzoru została wyjaśniona dalej w dziale dlaczego samochodowe osłony termiczne używają tłoczonego metalu.
Bariera układu dolotowego powinna zapobiegać niepożądanemu narażeniu na promieniowanie bez niezamierzonego blokowania ścieżki powietrza potrzebnej dla układu dolotowego lub układu chłodzenia komory silnika.
W przypadku instalacji z otwartym filtrem określ, skąd filtr pobiera powietrze. Panel otaczający filtr, ale sprawiający, że zasysa on wyłącznie gorące powietrze z komory silnika, może nie przynieść zamierzonego skutku. Uformowana bariera może oddzielić filtr od gorącej strony komory silnika, pozostawiając jednocześnie ścieżkę wlotową w kierunku chłodniejszego źródła powietrza.
W przypadku zamkniętej obudowy filtra powietrza należy sprawdzić, czy metalowa osłona chroni ściankę obudowy, czy też sama obudowa zapewnia już wymaganą separację. Unikaj dodawania panelu, który koliduje z przewodem wlotowym, drogą odprowadzania wody, zaciskami mocującymi lub wymianą filtra.
Osłona termiczna układu dolotowego i przewód dolotowy to różne elementy. Elastyczny wąż nagrzewnicy, przewody typu PAP lub APK oraz prowadzenie ciepłego powietrza należą do seria rur ochronnych przed ciepłem i przewodów gorącego powietrza, a nie do sztywnej specyfikacji materiału arkuszowego p56.
Płaska płytka może wystarczyć do wczesnego sprawdzenia dopasowania, ale bariery produkcyjne często wymagają uformowanych krawędzi. Kołnierze mogą poprawić lokalną sztywność, zwiększyć pokrycie i stworzyć powierzchnie montażowe.
Typowe elementy obejmują:
Każda kołnierz (zagięcie) zmienia płaski półwyrób. Zdefiniuj wysokość kołnierza, kierunek, lokalizację gięcia i ostateczny luz przed zatwierdzeniem konturu produkcyjnego.
Nie rozbudowuj bariery, dopóki nie utworzy zamkniętej obudowy, chyba że taki układ został celowo zaprojektowany i zweryfikowany. Większa osłona nie oznacza automatycznie lepszej osłony.
System montażowy wpływa zarówno na trwałość mechaniczną, jak i na zachowanie termiczne. Wspornik przymocowany bezpośrednio do gorącego elementu układu wydechowego może przewodzić ciepło do osłony, podczas gdy wspornik zamontowany na karoserii lub po stronie dolotu może tworzyć inne warunki brzegowe.
Zaznacz każdy punkt mocowania i jego strukturę wsporczą na rysunku montażowym. Przeanalizuj:
Nie używaj elementów złącznych do naciągania źle uformowanego panelu na właściwe miejsce. Kształt w stanie swobodnym powinien być na tyle zbliżony do geometrii montażowej, aby montaż nie wywoływał niekontrolowanych naprężeń na wypustkach.
Nowoczesne układy dolotowe mogą zawierać przepływomierz masowy, czujnik temperatury powietrza w dolocie lub zintegrowany moduł pomiarowy. Osłona może chronić obudowę i złącze przed promieniowaniem, ale nie powinna zmieniać zamierzonej drogi przepływu powietrza ani uniemożliwiać serwisowania czujnika.
Gdy do oceny osłony używany jest czujnik temperatury, należy ustalić, czy test rejestruje:
Te wartości odpowiadają na różne pytania. Niższa temperatura powierzchni osłony nie jest dowodem na to, że temperatura powietrza dolotowego zmieniła się w takim samym stopniu.
Osłona powinna zostać zweryfikowana pod kątem wymogu, jaki jej przypisano. Na przykład może być konieczne ograniczenie promieniowania cieplnego padającego na ściankę obudowy filtra powietrza lub utrzymanie złącza okablowania poniżej uzgodnionej temperatury.
Oświadczenia dotyczące mocy silnika, gęstości ładunku dolotowego lub osiągów pojazdu wymagają szerszego testu kompletnego układu dolotowego i silnika. Nie należy ich wnioskować wyłącznie na podstawie zastosowania refleksyjnej blachy aluminiowej.
Przydatny test rozwojowy wyraźnie rejestruje warunki montażu i pracy:
| Element testowy | Informacje do zarejestrowania |
|---|---|
| Warunki pracy | Prędkość pojazdu lub przepływ powietrza w hamowni, obciążenie silnika, czas trwania i warunki otoczenia |
| Źródło ciepła | Komponent i miejsce pomiaru |
| Osłona | Materiał, grubość, geometria, mocowanie i punkty pomiarowe |
| Element chroniony | Lokalizacja powierzchni lub złącza oraz limit akceptacji |
| Dane dolotowe | Lokalizacja czujnika i informacja, czy wartość reprezentuje powietrze wewnętrzne, powierzchnię elementu czy otaczające powietrze |
| Porównanie | Ta sama instalacja i cykl roboczy z zatwierdzoną bazą odniesienia |
Po ustaleniu zarysu montażowego utworzyć płaski wykrój. Uwzględnij materiał potrzebny na zagięcia, wywinięcia krawędzi, wypustki mocujące i wszelkie operacje przycinania po formowaniu.
BSTFLEX oferuje obecnie wytłaczane blachy aluminiowe w formatach 300 × 500 mm, 500 × 500 mm, 500 × 700 mm oraz 1 m × 1 m, przy czym niestandardowe rozmiary są dostępne na zamówienie. Wybierz zakupiony arkusz pod kątem użytecznego uzysku wykroju, a nie tylko powierzchni.
Szczegółowe informacje dotyczące wykrojów i układania można znaleźć w sekcji rozmiary aluminiowych osłon termicznych do produkcji OEM.
Rysunek rozwinięcia powinien określać:
Sprawdź widok od strony filtra, rury lub puszki filtra. Jeśli gorące komponenty pozostają widoczne wokół krawędzi, dostosuj zarys lub dodaj uformowane podwinięcie przed zwiększeniem grubości materiału.
Zmierz minimalny prześwit roboczy przy uwzględnieniu oczekiwanego ruchu i tolerancji. Zmień położenie panelu lub układu mocowania zamiast akceptować sporadyczny kontakt.
Zdefiniuj wlot powietrza i sprawdź osłonę w kompletnym montażu komory silnika. Zachowaj wymaganą powierzchnię otworu i unikaj blokowania przewodów, sponek lub serwisu filtra.
Sprawdź geometrię ucha, miejsce gięcia, stan krawędzi, mocowanie i wibracje. Przejście na grubszą blachę bez identyfikacji mechanizmu uszkodzenia może przenieść problem zamiast go naprawić.
Zarejestruj ostateczny wykrojnik i sekwencję formowania, a następnie odtwórz część z nowego arkusza. Ręcznie skorygowana próbka nie stanowi powtarzalnego procesu produkcyjnego.
Uformowana osłona dolotu to zlokalizowana metalowa bariera umieszczona w pobliżu układu dolotowego. Wygłuszenie maski pokrywa dużą powierzchnię pokrywy lub maski i może łączyć funkcje termiczne oraz akustyczne.
Produkty te nie powinny być traktowane jako zamienne. W przypadku wymagań dotyczących okładziny pod maskę lub izolacji pokrywy należy użyć osobnego produktu Hood Engine Bay Heat Shield. W przypadku sztywnej bariery między dolotem a zlokalizowanym źródłem ciepła, wytłaczany arkusz aluminium p56 jest bardziej odpowiednim materiałem wyjściowym.
Sztywny arkusz jest montowany jako bariera samonośna lub wspierana wspornikiem. Materiał podklejony klejem jest mocowany do innej powierzchni. Obie konstrukcyjnie różne metody montażu mają odmienne wymagania i nie powinny dzielić jednej ogólnej specyfikacji.
Jeśli klient potrzebuje okładziny mocowanej klejem lub termicznej bariery typu odklej i przyklej, należy zapoznać się z zakresem produktów thermal and heat shield barrier range. W przypadku formowanej bariery z przerwą powietrzną należy określić arkusz aluminium, wykrojnik i elementy montażowe.
| Pole RFQ | Informacje do podania |
|---|---|
| Chroniony komponent | Filtr, puszka filtra, rura dolotowa, czujnik, okablowanie lub inny komponent |
| Źródło ciepła | Kolektor wydechowy, turbosprężarka, rura wydechowa lub inne źródło |
| Model montażowy | Rysunek złożeniowy, model 3D, zdjęcia lub próbka fizyczna |
| Materiał | Wymagany stop aluminium i stan utwardzenia lub prośba o weryfikację przez dostawcę |
| Grubość metalu bazowego | Określona grubość i tolerancja w miejscach kontrolowanych |
| Tłoczenie | Odniesienie do wzoru, orientacja i wszelkie płaskie strefy |
| Geometria osłony | Gotowy obrys, kołnierze, wypustki, otwory, szczeliny i detale krawędzi |
| Prześwit | Szczeliny zimne i minimalne robocze od gorących i ruchomych komponentów |
| Zakres dostawy | Arkusz, wycięta formatka lub uformowany komponent |
| Walidacja | Chroniony komponent, miejsca pomiarowe, cykl pracy i kryteria akceptacji |
| Ilość | Ilość prototypowa, wielkość partii i szacowane zapotrzebowanie roczne |
Aluminium jest powszechnie rozważane w przypadku lekkich, uformowanych barier dolotowych, ponieważ można je ciąć i kształtować w panele komory silnika. Dokładny stop, stan utwardzenia, grubość i geometria powinny być dobierane pod kątem konkretnej instalacji, a nie określane wyłącznie jako aluminium.
Oddzielna bariera zazwyczaj pozwala uniknąć bezpośredniej ścieżki przewodzenia ciepła tworzonej przez kontakt metalu z metalem. Wymagana szczelina musi być ustalona na podstawie źródła ciepła, ruchu, przepływu powietrza i limitu chronionego komponentu; nie ma jednego uniwersalnego wymiaru.
Nie automatycznie. Powinna blokować odpowiednie narażenie na gorącą stronę, jednocześnie zachowując zamierzony wlot powietrza, drenaż, dostęp serwisowy i przepływ powietrza w komorze silnika. Kompletna obudowa wymaga własnego projektu doprowadzenia powietrza.
Nie. Grubość wpływa na wytrzymałość i formowanie, ale zasięg, mocowanie, szczelina powietrzna i tłoczona geometria również kontrolują wynik. Niepotrzebna grubość zwiększa wagę bez korygowania niepełnej bariery radiacyjnej.
Tak. Tłoczony arkusz aluminiowy BSTFLEX można ciąć, giąć i kształtować pod kątem niestandardowych barier. Należy podać gotową geometrię, wymagania dotyczące formatki i szczegóły montażu, aby poprawnie zweryfikować zakres dostawy.
Może chronić więcej niż jeden komponent, gdy geometria blokuje odpowiednie drogi ciepła i zachowuje bezpieczne prześwity. Każdy chroniony komponent powinien nadal posiadać własne wymagania dotyczące akceptacji.
BSTFLEX wspiera dostawy arkuszy oraz rozwój niestandardowych osłon termicznych zgodnie z rysunkami, próbkami i wymaganiami projektu. Należy określić, czy zapytanie dotyczy surowca, wyciętej formatki czy gotowego uformowanego komponentu.
BSTFLEX dostarcza tłoczony arkusz bariery termicznej z aluminium do projektów ochrony przed ciepłem promieniowania w komorze silnika, układzie dolotowym, podwoziu i innych.
Wyślij układ komory silnika, chroniony komponent, pozycję źródła ciepła, wymagany materiał, wymiary formatki lub gotowe wymiary oraz ilość prototypową. Uwzględnij minimalny dostępny prześwit i zidentyfikuj wszelkie ograniczenia czujników, przewodów lub dostępu serwisowego.
W przypadku gorętszych lub bardziej wymagających pod względem mechanicznym lokalizacji osłon, BSTFLEX może również rozważyć tłoczony materiał osłony termicznej ze stali nierdzewnej lub materiał osłony termicznej Inconel Alloy 625 jako alternatywne opcje materiałowe.
Wyślij rysunek osłony termicznej układu dolotowego i zapytanie ofertowe do BSTFLEX w celu weryfikacji materiału, formowania, prototypu i produkcji OEM.
